| Принцип работы | возвратно-поступательный поршневой насос с пневматическим приводом | |
| Выходы | 1 | |
| Объём дозирования | 197 см³/мин | 12 дюймов³/мин |
| Смазочный материал | пластичная смазка NLGI 0, 1, 2 | |
| Рабочая температура | от −34 до +121 °C | от −30 до +250 °F |
| Рабочее давление | мин. 82 бар макс. 240 бар |
мин. 1200 фунтов/дюйм² макс. 3500 фунтов/дюйм² |
| Резервуар | 5 кг | 11 фунтов |
| Материал | акрил, нитрил, неопрен, сталь, алюминий, цинк | |
| Выходное соединение | 3/4 NPTF (внутренняя резьба) | |
| Входное отверстие для воздуха | 1/8 NPTF (внутренняя резьба) | |
| Передаточное число | 40:1 | |
| Размеры | 462 × 229 × 697 мм | 18,19 × 9,0 × 27,44 дюйма |
| Положение монтажа | вертикальное | |

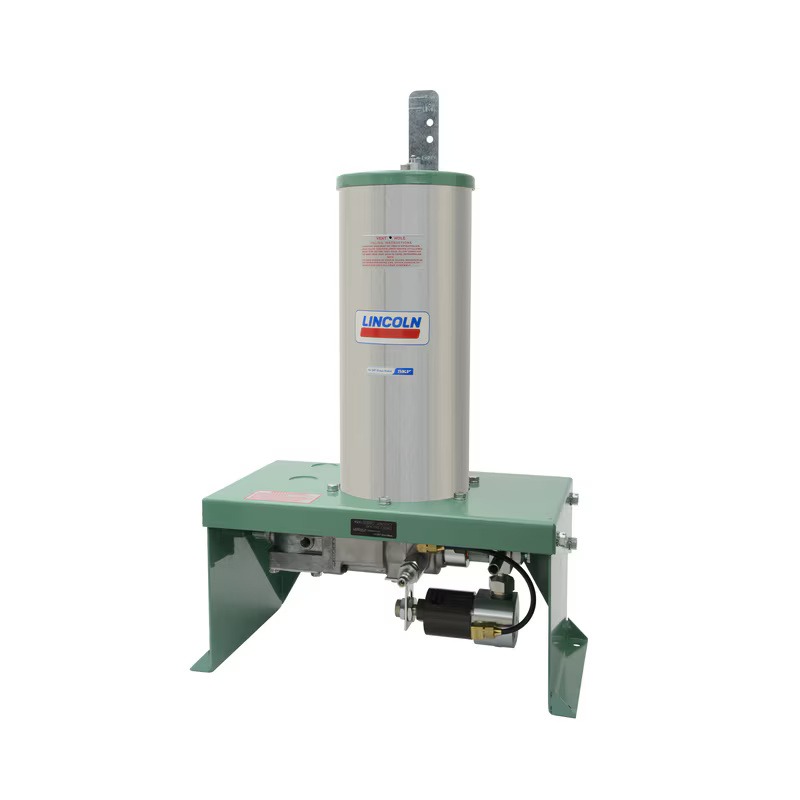

Насосный агрегат 83599 с пневматическим приводом
-
Для одномагистральных систем смазывания
Модель 83599 — это поршневой насос с пневматическим приводом, который подаёт максимальный объём смазочного материала за один ход насоса. Пневматические электромагнитные клапаны и регулируемый твердотельный контроль времени интегрированы в корпус насоса. Данный насос предназначен для подачи пластичной смазки в одномагистральные дозирующие устройства и оснащён специальным фитингом для заполнения с большим объёмом. Акриловые резервуары выпускаются в нескольких размерах.
Модель 83599 аналогична модели 83167 за исключением того, что она включает в себя комплект для монтажа на основание и металлический резервуар с индикаторным штоком для визуального контроля уровня пластичной смазки. Резервуар оснащён подпружиненной прижимной пластиной.
Технические характеристики и преимущества
- 2 1/2-дюймовый пневмодвигатель
- Резервуар с подпружиненной прижимной пластиной и индикаторным штоком для визуального контроля уровня пластичной смазки
- Выпускной клапан в сборе
- Комплект для монтажа на основании
- Приводится в действие возвратно-поступательным ходом пневмопривода и сбрасывает давление в трубопроводе смазывания посредством встроенного обратного/предохранительного клапана (3-ходового) во время обратного хода пневмопривода
- По запросу поставляются отдельные компоненты системы, такие как 3/2-ходовой клапан, а также средства для регулирования пневматической энергии и мониторинга работы насоса
- Доступны два разных заправочных штуцера
Области применения
- Станки
