| Принцип работы | возвратно-поступательный поршневой насос с пневматическим приводом | |
| Выходы | 1 | |
| Объём дозирования | 197 см³/мин | 12 дюймов³/мин |
| Циклы насоса/мин | макс. разрешено 100 | |
| Смазочный материал | масло, синтетические масла по запросу | |
| Рабочая температура | от −23 до +65 °C | от −10 до +150 °F |
| Рабочее давление | макс. 70 бар | макс. 1000 фунтов/дюйм² |
| Резервуар | 7,1 л; 7100 см³ | 1,8 галлона; 433 дюйма³ |
| Материал (резервуар) | акрил | |
| Выходное соединение | 3/4 NPTF (внутренняя резьба) | |
| Входное соединение для воздуха | 1/8 NPTF (внутренняя резьба) | |
| Передаточное число | 40:1 | |
| Пневматический клапан | требуется, 3-ходовой | |
| Размеры | 591 × 229 × 413 мм | 23,25 × 9 × 16,25 дюйма |
| Положение монтажа | вертикальное | |

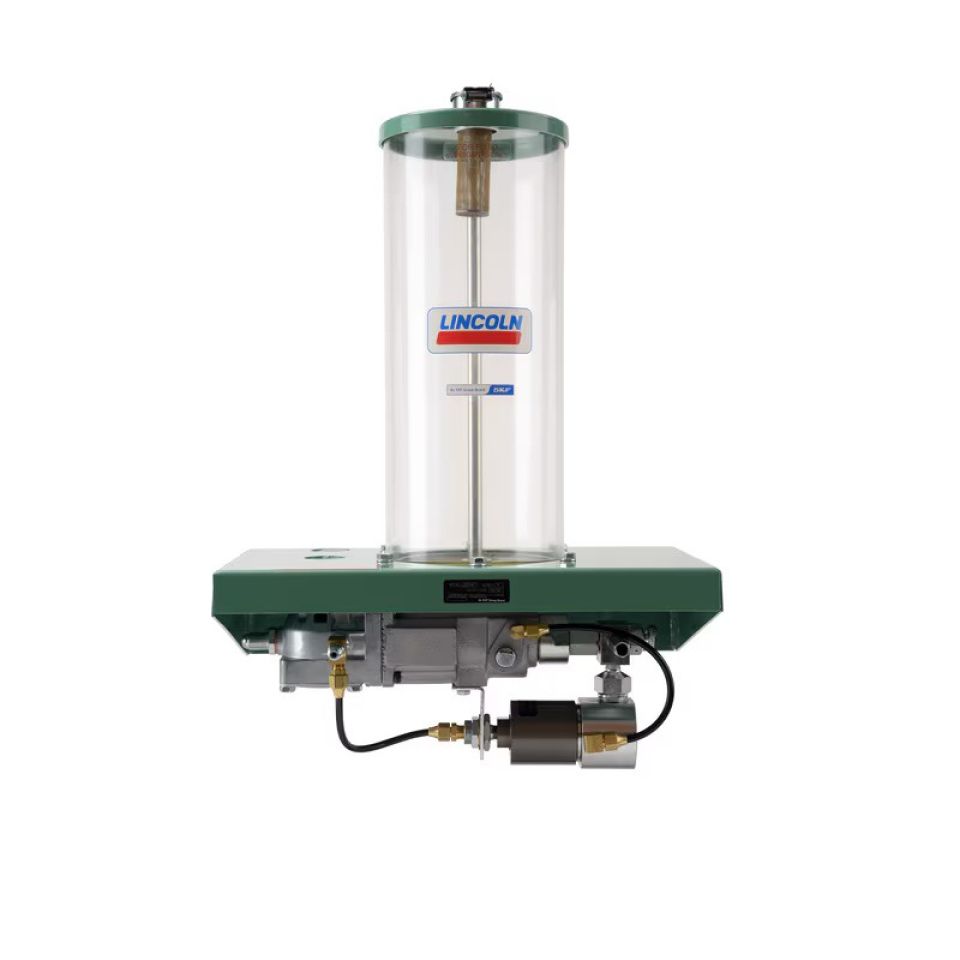

Насосный агрегат 283167 с пневматическим приводом
-
Для одномагистральных систем смазывания
Насос модели 283167 включает в себя пневмодвигатель, выпускной клапан, прозрачный резервуар с заливной горловиной, сетчатый фильтр и защитное разгрузочное устройство на 1200 фунтов/дюйм² (82 бар). Это возвратно-поступательный поршневой насос с пневмоприводом. Переключающий клапан привода управляет возвратно-поступательной работой насоса (нагнетает масло на выход при прямом ходе и всасывает масло при обратном ходе). Возвратно-поступательный насос работает под давлением воздуха и поэтому нагнетает смазочный материал, пока не будет достигнуто нужное давление масла в системе.
Отключение и мониторинг насоса должны запускаться при помощи переключателя давления и 3/2-ходового пневмоклапана — эти компоненты ограничивают и регулируют рабочее давление воздуха. Эти детали должны монтироваться на объекте пользователя.
Технические характеристики и преимущества
- Резервуар с заливной горловиной и внутренним сетчатым фильтром
- Встроенный выпускной клапан в сборе
- Отдельные компоненты системы предоставляются по запросу
Области применения
- Металлургические заводы
- Стекольные заводы
- Упаковочные машины
- Переработка пластика
- Погрузочно-разгрузочное оборудование
- Пищевая промышленность
- Резка металла, обработка металлов давлением
- Системы с большим количеством точек смазывания
