| Принцип работы | возвратно-поступательный поршневой насос с пневматическим приводом | |
| Выходы | 1 | |
| Объём дозирования | 7571 см³/мин | 462 дюйма³/мин |
| Смазочный материал | масло | |
| Рабочая температура | от +34 до +93 °C | от −29 до +199 °F |
| Рабочее давление | макс. 70 бар | макс. 1000 фунтов/дюйм² |
| Выходное соединение | 3/8 NPTF (внутренняя резьба) | |
| Входное соединение для воздуха | 3/4 NPTF (внутренняя резьба) | |
| Передаточное число | 24:1 | |
| Напряжение (контроллер) | 110 В перем. тока, 50 Гц 120 В перем. тока, 60 Гц |
|
| Размеры | ||
| Общая длина | 1464 мм | 57,64 дюйма |
| Длина погружения | 864 мм | 34,01 дюйма |
| Положение монтажа | вертикальное | |

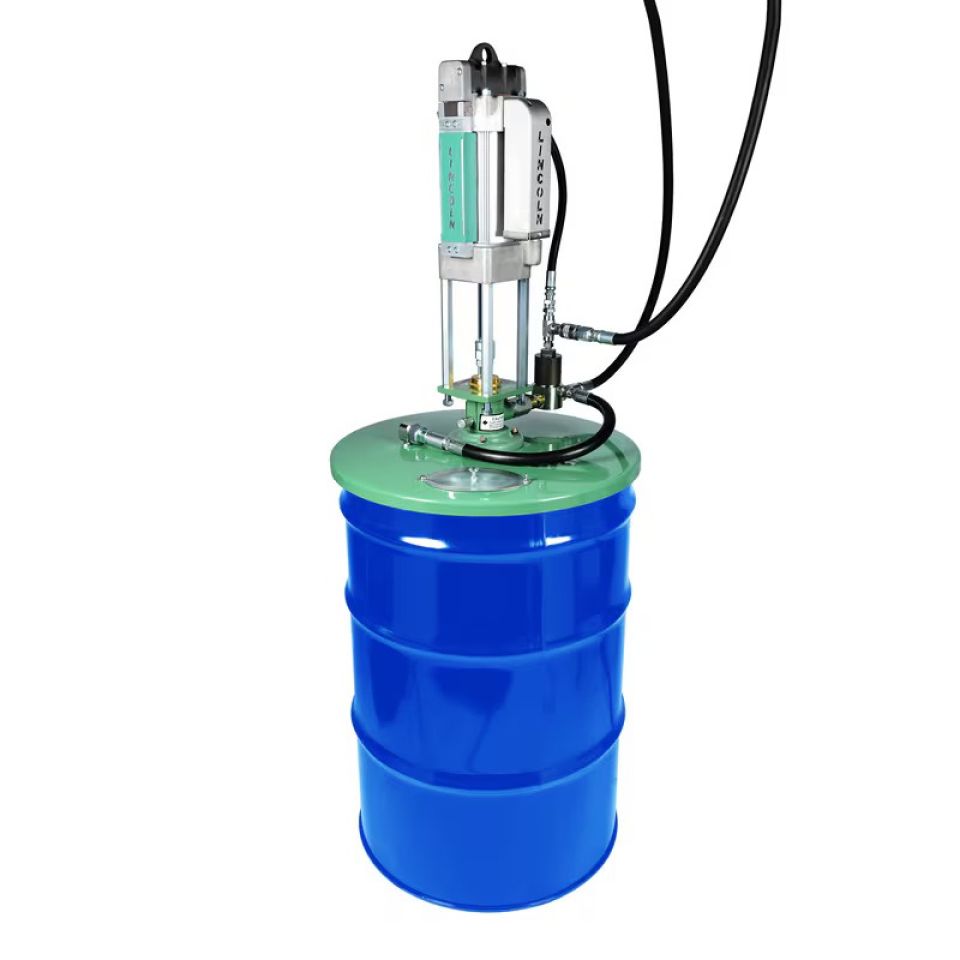

Насосный агрегат 1826 с пневматическим приводом
-
Для одномагистральных систем смазывания
Модульная конструкция насоса 1826 состоит из пневмодвигателя, прикреплённой трубки насоса, выпускного клапана в сборе, крышки бочки, контроллера, соединительных шлангов для смазочного материала и разгрузочного устройства.
Пневмодвигатель модульной конструкции полностью контролируется пневматикой. Подаваемый на пневмодвигатель сжатый воздух приводит поршень в цилиндре в возвратно-поступательное движение (вверх и вниз). При этом воздух одновременно выходит из противоположной камеры цилиндра через выпускной канал. Сигнальный клапан работает как датчик и передаёт пневматическое сигнальное давление на клапан управления, как только поршень достигает положения полного хода в одном направлении. Клапан управления теперь пневматически переключает движение поршня на обратное. Выполняется работа с возвратно-поступательным движением.
Насосы состоят из двух устройств: пневмодвигатель и трубки насоса со встроенным лопаточным поршнем. Движущийся поршень запускает лопаточный поршень при помощи функции засасывания и перекачивания. Насосы поставляются в виде модулей для последующей сборки пользователем, но по запросу они также могут поставляться в собранном виде.
Технические характеристики и преимущества
- Пневмодвигатель PowerMaster среднего объёма
- Трубка насоса из углеродистой стали с лопатообразным основанием, подобранный плунжер и втулка
- Выпускной клапан в сборе и разгрузочное устройство включены в комплект поставки
- Крышка для стандартных бочек 200 л (55 галлонов) (съёмная крышка)
- Упрощённая модульная конструкция
- Износостойкая, прочная и надёжная конструкция
Области применения
- Металлургические заводы
- Переработка пластика
- Пищевая промышленность
- Стекольная промышленность
- Погрузочно-разгрузочное оборудование
