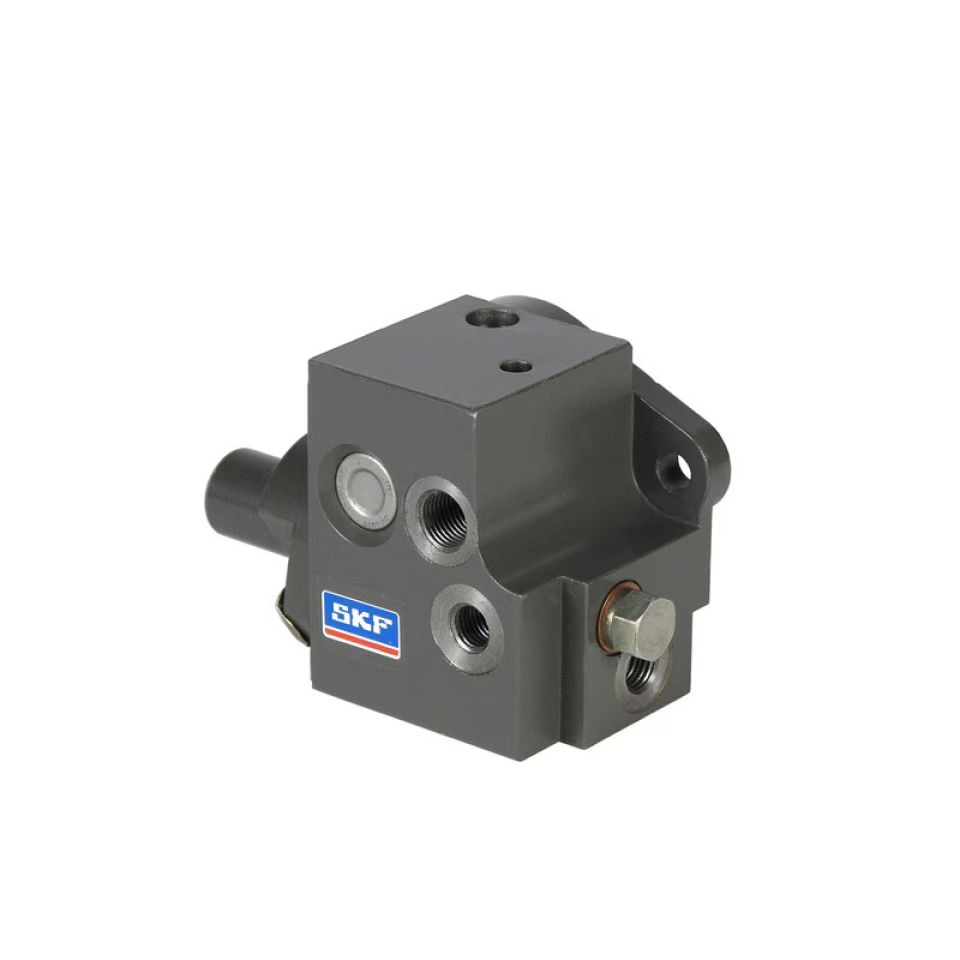

    Насос SP / G с вращательным приводом

    • Для многомагистральных систем смазывания

      Поршневой насос SP/G с вращательным приводом для многомагистральных систем смазывания имеет постоянное передаточное число 33:1. Благодаря своей компактной конструкции всего с двумя вращающимися/подвижными компонентами насос приводится в действие с помощью возвратно-поступательного движения и не требует эластомерных уплотнений, пружин или дополнительных обратных клапанов. Насос SP/G поставляется как самовсасывающий насос или как насос, требующий пускового давления. Доступны варианты исполнения с двумя или четырьмя выпускными отверстиями. Вариант исполнения с двумя выпускными отверстиями предлагается с двумя размерами поршня, которые соответствуют разным объёмам подачи. Один вибростойкий винт для регулировки хода подачи, которым оснащена каждая пара выходов, позволяет точно настроить ход поршня.

      Технические характеристики и преимущества

      • Практически не требующая техобслуживания вибростойкая конструкция для работы в круглосуточном режиме
      • Предназначен для работы при высоких температурах окружающей среды и со всеми стандартными смазочными маслами
      • Механический привод, исключено недостаточное или избыточное смазывание
      • Масло подаётся из маслосборника или из существующей системы циркуляции масла
      • Регулируемая производительность
      • Поставляется в исполнениях с двумя вариантами направления вращения привода

      Области применения

      • Судостроительная промышленность; смазывание седла впускного клапана мощных четырёхтактных двигателей
      • Оборудование общего назначения с механическим приводом
      Брошюры и руководства
       Инструкции по монтажу (2.2 MB)
    +7 701 419 2752
    Технические характеристики
    Принцип работы поршневой насос с механическим приводом
    Рабочая температура макс. 100 °C 212 °F
    Рабочее давление 3 бар 43 фунта/дюйм² плюс давление на входе
    Давление на входе 0 или 2–6 бар 0 или 30–85 фунтов/дюйм²
    Выходы 2 или 4
    Смазочный материал минеральное, синтетическое, экологически безопасное масло; до 12–800 мм2/с
    Макс. объём дозирования1) поршень K6:
    0,042 см³/ход подачи 0,0026 дюйма³/ход подачи
    поршень K7:
    0,058 см³/ход подачи 0,0035 дюйма³/ход подачи
    Внутреннее передаточное число 30:1
    Частота вращения привода 300–3000 об/мин
    Направление вращения привода левое/правое
    Входное/выходное соединение для трубопровода с наружным диаметром 4 и 6 мм
    Размеры 2 выхода:
    56 × 88,5 × 45 см 2,22 × 3,5 × 1,8 дюйма
    4 выхода:
    69 × 85 × 45 см 2,7 × 3,4 × 1,8 дюйма
    Положение монтажа любое
    Опции предварительно настраиваемые объёмы
    1. 1)
      Объём подачи увеличивается с повышением пускового давления
    Информация для заказа
    Номер детали Выходы Передаточное число Конструкция входа для масла Размер поршня

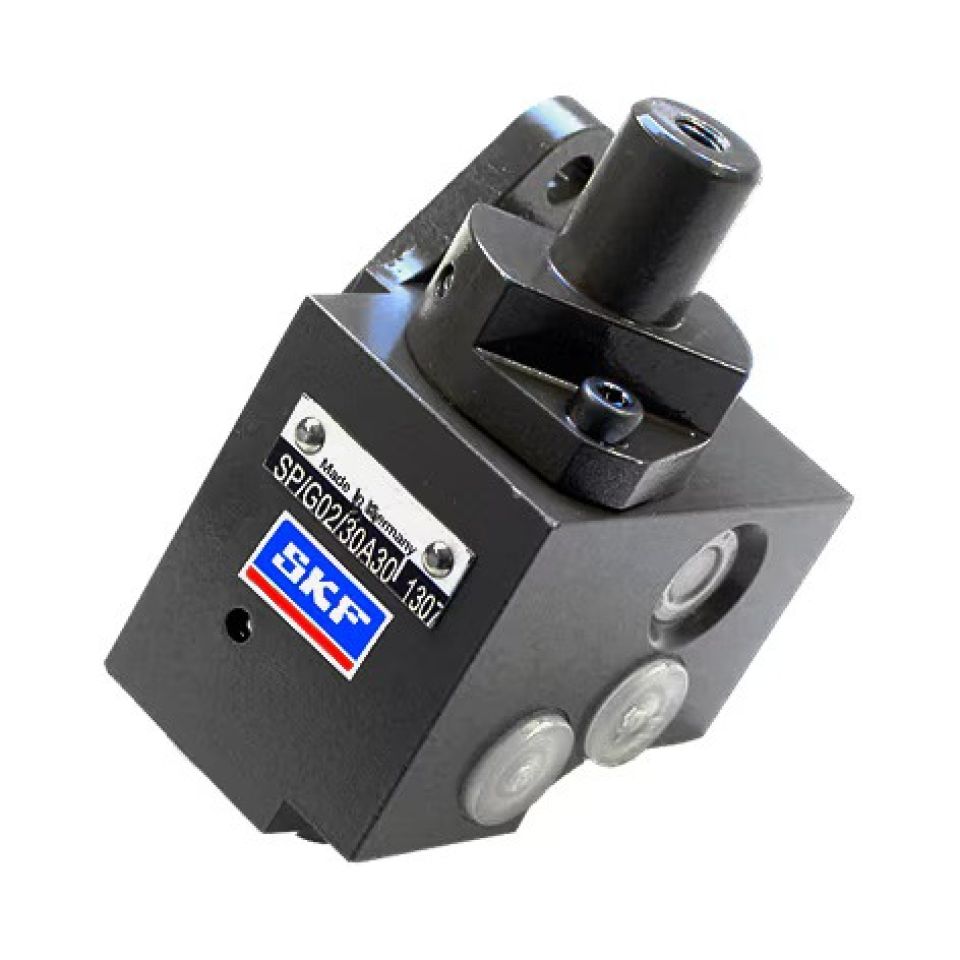

    SP/G 02 / 30 S6 2 30:1 самовсасывающий поршень K6, наружный диаметр 6 мм
    SP/G 02 / 30 S7 2 30:1 самовсасывающий поршень K7, наружный диаметр 7 мм
    SP/G 02 / 30 P6 2 30:1 герметичная конструкция для подключения к напорному резервуару или заправочному насосу поршень K6, наружный диаметр 6 мм
    SP/G 02 / 30 P7 2 30:1 герметичная конструкция для подключения к напорному резервуару или заправочному насосу поршень K7, наружный диаметр 7 мм

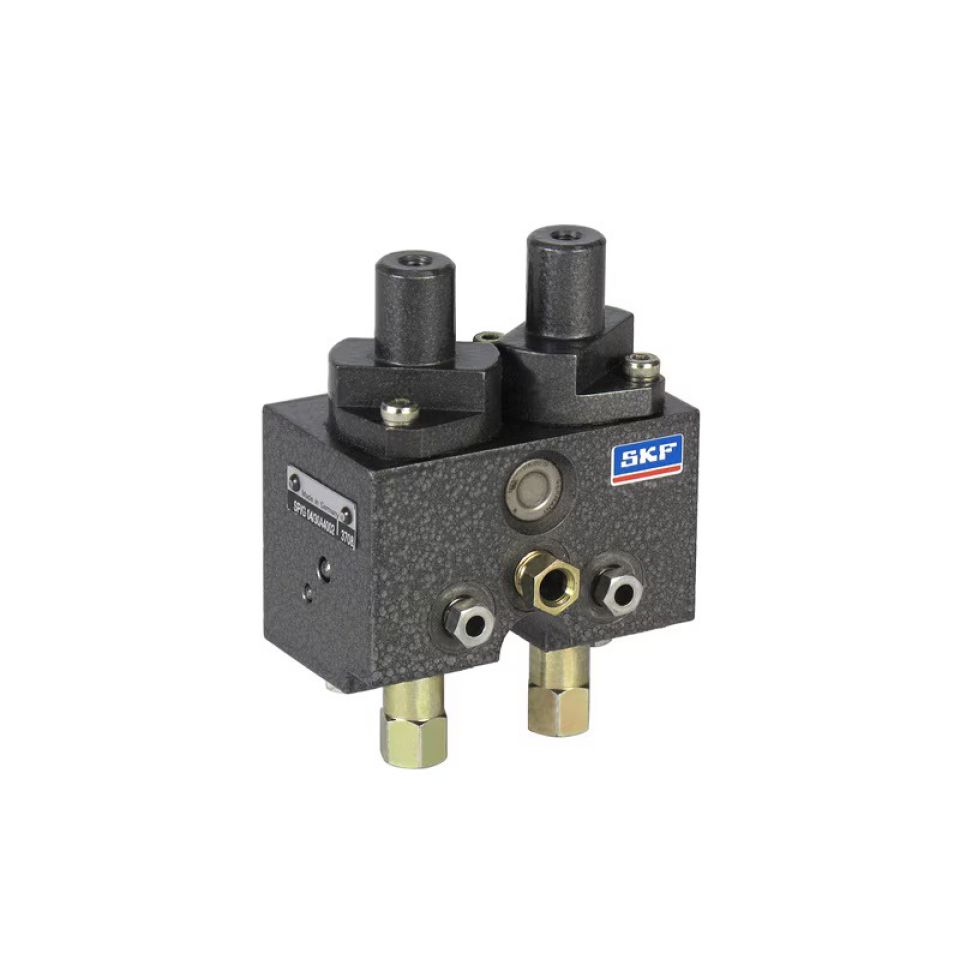

    SP/G 04 / 30 S6 4 30:1 самовсасывающий поршень K6, наружный диаметр 6 мм
    SP/G 04 / 30 S7 4 30:1 самовсасывающий поршень K7, наружный диаметр 7 мм
    SP/G 04 / 30 P6 4 30:1 герметичная конструкция для подключения к напорному резервуару или заправочному насосу поршень K6, наружный диаметр 6 мм
    SP/G 04 / 30 P7 4 30:1 герметичная конструкция для подключения к напорному резервуару или заправочному насосу поршень K7, наружный диаметр 7 мм
    Принадлежности
    Номер детали Описание
    406-001 Входная резьбовая муфта, двухконусное кольцо для трубопровода с наружным диаметром 6 мм
    406-002 Входная резьбовая муфта, соединительная муфта M 10×1, трубопровод с наружным диаметром 6 мм
    404-001 Выходная резьбовая муфта, двухконусное кольцо для трубопровода с наружным диаметром 4 мм
    404-002 Выходная резьбовая муфта, соединительная муфта M 8×1, трубопровод с наружным диаметром 4 мм

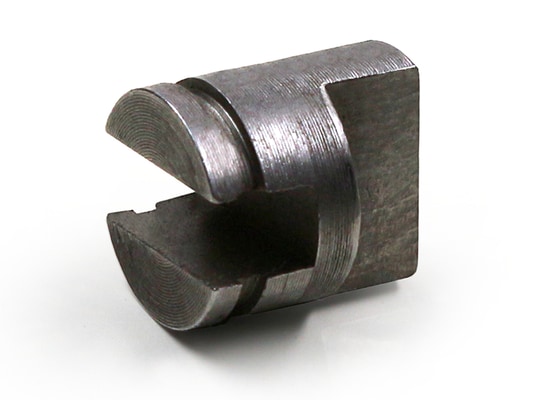

    44-1202-2038 44-1202-2038 Соединительный элемент, 1 шт.

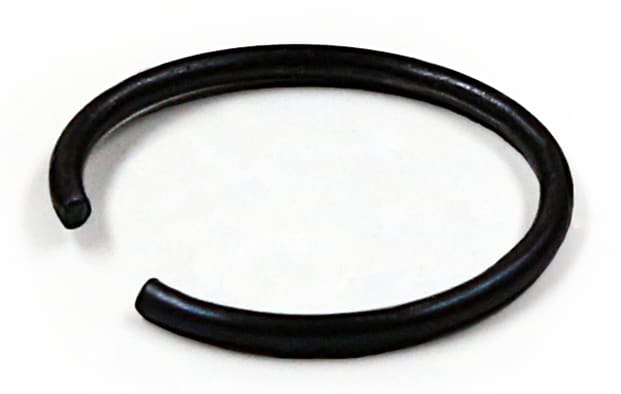

    44-0606-6302 44-0606-6302 Стопорное кольцо для соединительного элемента, 2 шт.
