| Принцип работы | смазочный насос с гидравлическим приводом | |
| Рабочая температура | от -25 до +75 °C | от -13 до +167 °F |
| Рабочее давление | 120–270 бар | 1740–3916 фунтов/кв. дюйм |
| Рабочее давление гидросистемы смазываемого агрегата | мин. 80 / макс. 210 бар | мин. 1160 / макс. 3045 фунтов/кв. дюйм |
| Требуемая вязкость гидравлического масла при рабочей температуре | ≥ 20–1000 мм2/с | |
| Напорное соединение P | G 1/4 | |
| Соединение возвратного трубопровода T | G 1/4 | |
| Смазочный трубопровод | G 1/4 | |
| Выходы для смазочного материала | 1 | |
| Уровень звукового давления | < 70 дБ (A) | |
| Ёмкость для смазочного материала | Картриджи | |
| Смазочный материал | Пластичная смазка до класса NLGI 2 включительно | |
| Номинальный объём | 310/380/500 мл | |
| Номинальный расход на ход подачи | 0,22 см3 | 0,0134 куб. дюйма |
| Заполнение | Картридж | |
| Вес пустого насоса (прибл.) | 3,3 кг | 6,7 фунта |
| Положение монтажа | вертикальное, картридж сверху | |

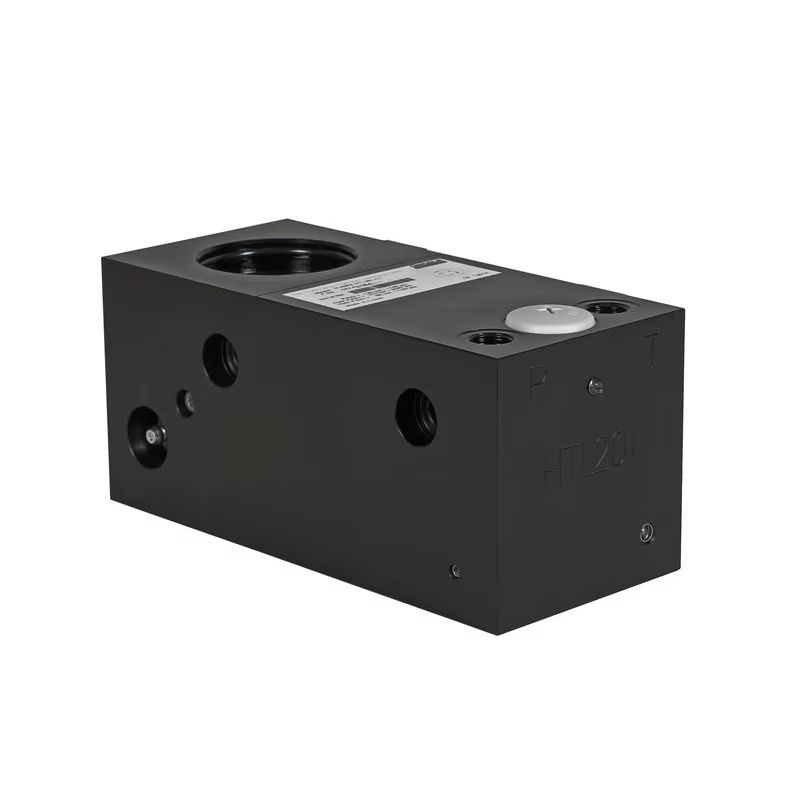

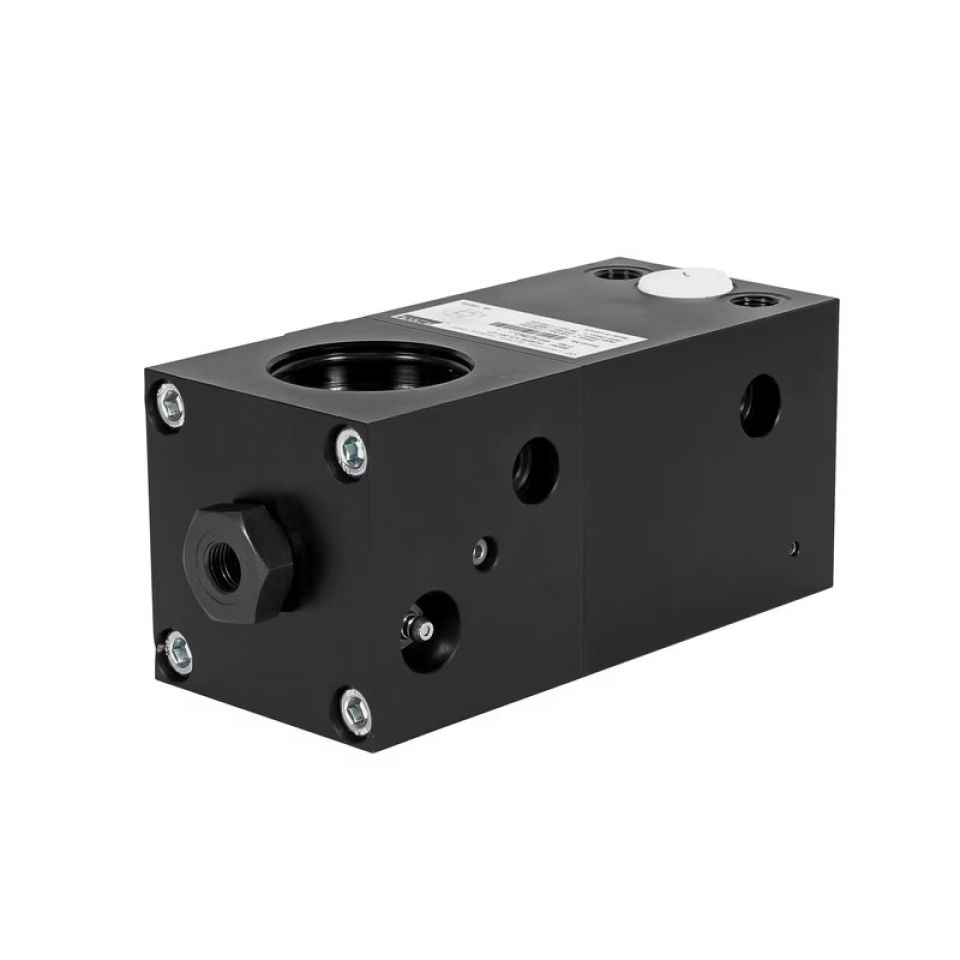

Насос HTL 201
-
Для молотов и ударных инструментов
Смазочный насос Lincoln HTL 201 монтируется непосредственно на гидравлическом инструменте и осуществляет непрерывное смазывание инструмента в процессе его работы. Насос приводится в действие гидросистемой смазываемого агрегата. Насос может оставаться на смазываемом инструменте даже при смене агрегата с подающей гидросистемой. Насос HTL 201 оптимален для снижения трения и уменьшения износа при работе малогабаритных гидравлических молотов, захватов или ножниц, а также мини-экскаваторов. Данный насос можно устанавливать в условиях ограниченного пространства.
HTL 201 обладает оптимизированными характеристиками благодаря внесению усовершенствований в конструкцию. Например, переключающий поршень выполнен из алюминия. Насос обеспечивает расход 0,22 см³ на ход подачи, т. е. 6,7 см³/мин при 200 бар.
В стандартном исполнении насос оснащается предохранительным клапаном на 120 бар. Доступен опциональный предохранительный клапан на 270 бар, который позволяет использовать последовательную систему смазывания с основным и вспомогательным дозирующими устройствами. Новый обратный клапан в возвратной магистрали предназначен для защиты от повреждений в случае соединения напорной и возвратной магистралей. Более крупный резьбовой сетчатый фильтр упрощает очистку устройства. Точная регулировка расхода смазочного материала осуществляется с помощью встроенного дросселя.
В насосе HTL 201 используются картриджи ёмкостью 310 г с чизельной пастой или пластичной смазкой до класса NLGI 2 включительно. Переходник позволяет устанавливать стандартные картриджи ёмкостью 380 или 500 г.

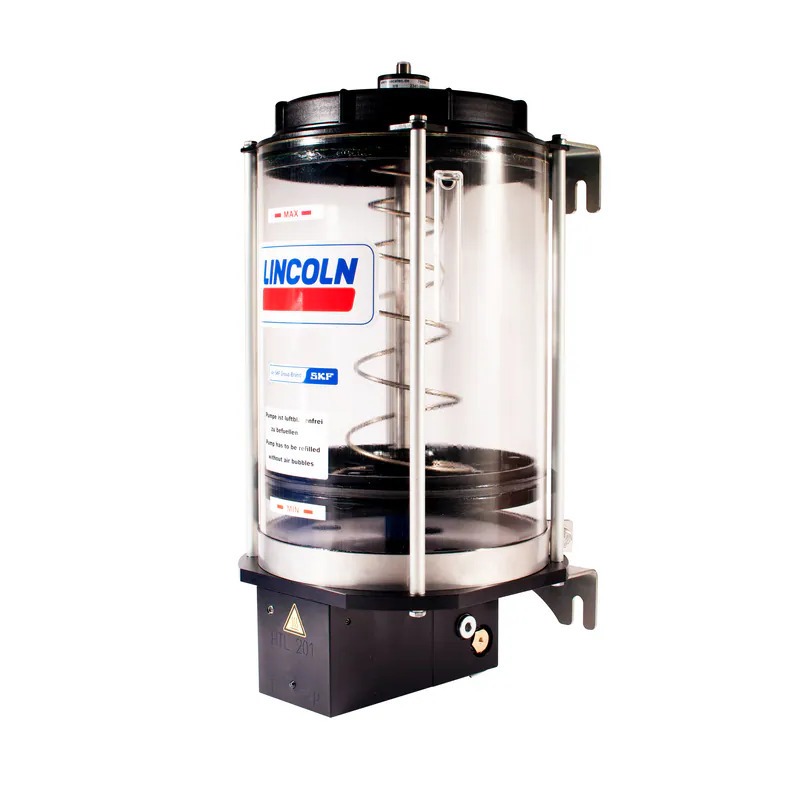

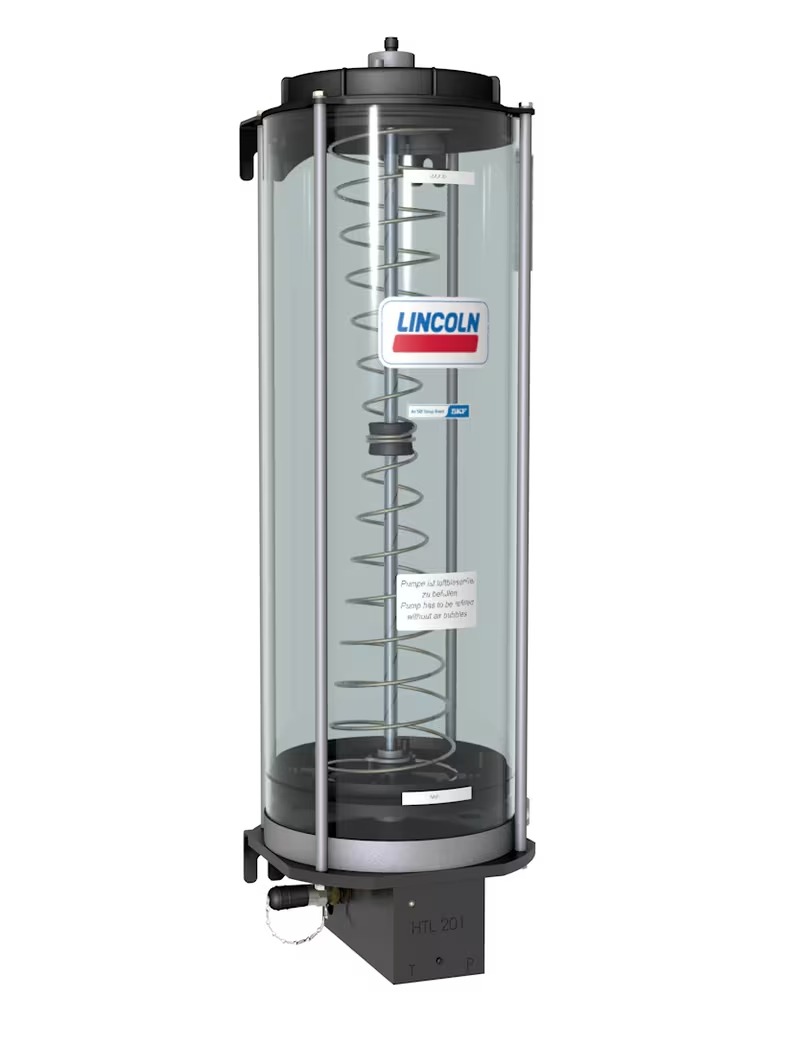

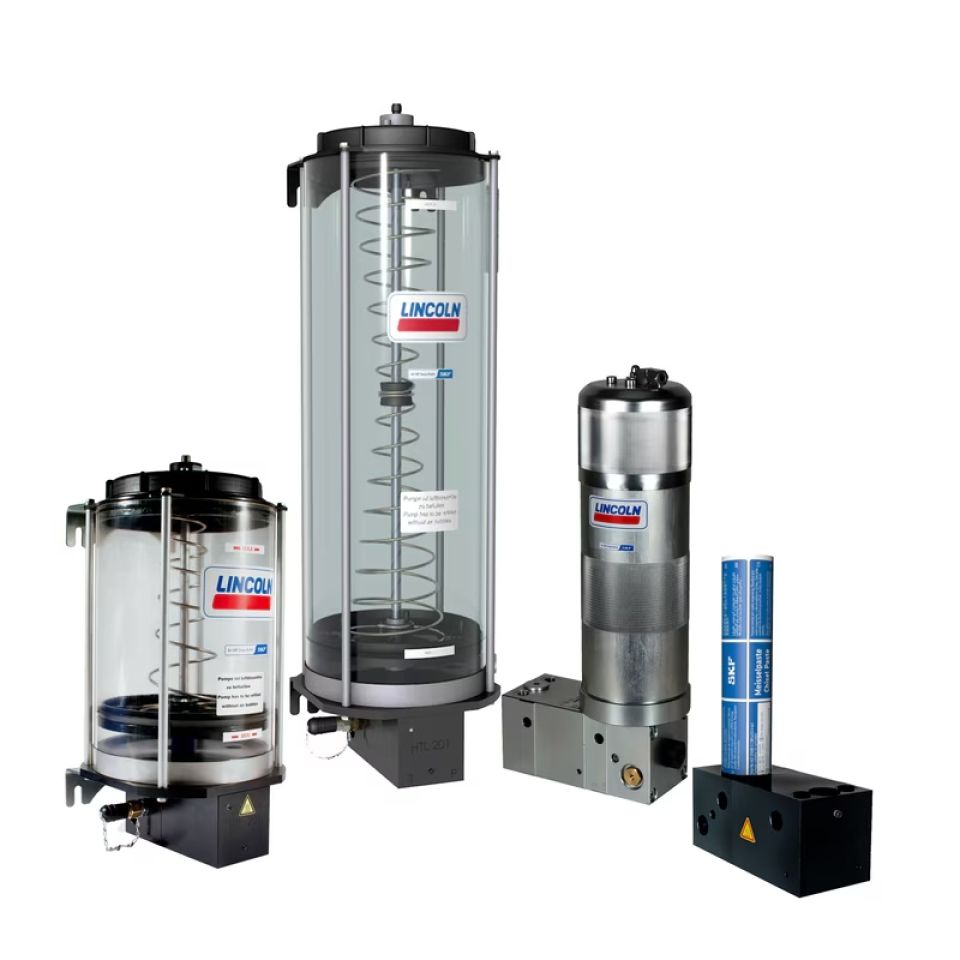

Для систем с более высоким расходом смазочного материала доступны исполнения с резервуаром на 8 или 17 л с возможностью повторного заполнения. В исполнении с прижимной пластиной насос может быть установлен в горизонтальном положении для экономии места. Резервуар оснащён квазианалоговым переключателем уровня смазочного материала с несколькими уровнями аналогового сигнала в диапазоне 4–20 мА. Пользователь может контролировать подачу смазочного материала во время работы и заранее узнавать о снижении уровня до критических отметок.
Особенности и преимущества
- Компактная конструкция — монтируется непосредственно на гидравлическом инструменте
- Широкий диапазон рабочих температур
- Производительность насоса составляет до 6,7 см³/мин в зависимости от гидравлического давления и настройки дросселя
- Доступны опциональные резервуары
Области применения
- Гидравлические молоты от 0,3 т (вес шасси)
- Гидравлическое навесное оборудование, такое как захваты для сноса и клещи
- Мини-экскаваторы и малогабаритное оборудование
