| Принцип работы | сегментные дозирующие устройства | |
| Выходы | 6–16 | |
| Смазочный материал | масло или пластичная смазка классов NLGI 0–2 | |
| Объём дозирования на цикл подачи и выход | ||
| мин. | 0,082 см³ | 0,005 дюйма³ |
| макс. | 1,311 см³ | 0,08 дюйма³ |
| Макс. рабочее давление | 240 бар | 3500 фунтов/дюйм² |
| Материал | ||
| корпус | оцинкованная сталь | |
| уплотнения | фторкаучук (FKM) | |
| Входное соединение | 1/4 NPSF (F) | |
| Выходное соединение | 1/8 NPSF (F) | |
| Размеры | ||
| мин. | 115 × 76 × 57 мм | 4,52 × 3 × 2,25 дюйма |
| макс. | 232 × 76 × 57 мм | 9,13 × 3 × 2,25 дюйма |
| Положение монтажа | любое | |

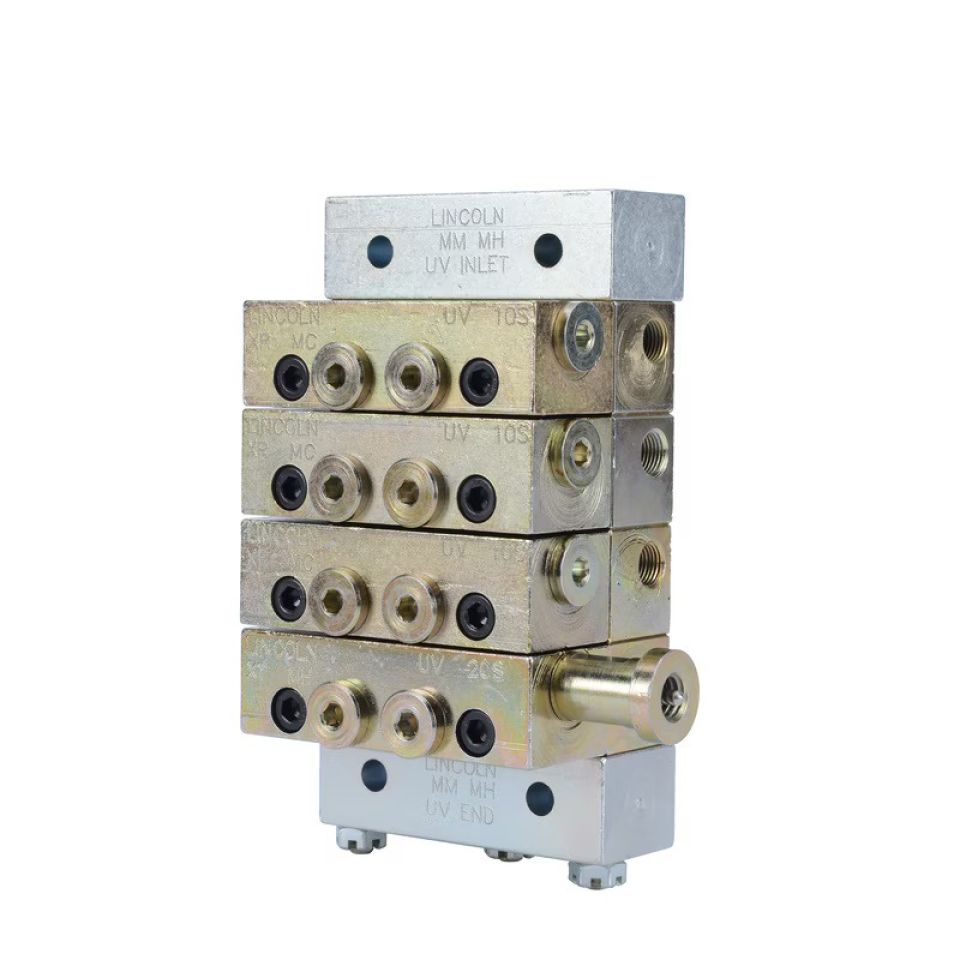

Модульные дозирующие устройства UV
-
Для последовательных систем смазывания
UV — это модульные дозирующие устройства. Они состоят из опорной панели и дозирующих сегментов. Опорная панель имеет один входной сегмент, от трёх до восьми промежуточных сегментов и один концевой сегмент, которые удерживаются тремя стяжными тягами. Данная часть состоит из 3–8 дозирующих сегментов (в зависимости от необходимого количества выходов), которые прикреплены к опорной панели. Между всеми деталями установлены уплотнительные кольца из FKM.
Требуется использование как минимум трёх дозирующих сегментов. Дозирующие сегменты имеют одиночные или двойные выходы. Если используется один дозирующий сегмент или панель для объединения каналов, неиспользуемый выход должен быть закрыт заглушкой. Дозирующие устройства необходимо заказывать как отдельные компоненты.
Технические характеристики и преимущества
- Альтернативные выходные порты для установки индикаторов работы
- Дополнительные дозирующие сегменты с визуальным индикатором цикла
- Опциональный байпасный дозирующий сегмент для добавления или удаления точек смазывания
Применение
- Промышленное оборудование
- Машины для металлообработки
- Погрузочно-разгрузочное оборудование
