    Масляная форсунка 501 с фиксированным объёмом дозирования

    • Для прецизионного дозирования масла

      Масляная форсунка SKF Lincoln предназначена для постоянного смазывания малыми объёмами масла с очень точной дозировкой. Усовершенствованная конструкция поршня с уменьшенным диаметром обеспечивает высокую точность и очень малые объёмы подачи.

      Постоянный поток масла с очень малыми объёмами позволяет сократить время техобслуживания, сохраняя при этом работоспособность машины. Кроме того, очень малые объёмы подачи способствуют снижению общего расхода масла.

      Масло может подаваться из одного центрального резервуара, автономного резервуара или по центральной линии подачи под давлением. Дозирующие элементы могут приводиться в действие индивидуально, а также группами. Масляные форсунки без резервуара могут быть объединены в группы из максимум шести устройств для работы с шестью точками смазывания.

      Исполнения с фиксированными объёмами дозирования расширяют линейку масляных форсунок SKF.

      Масляные форсунки надёжно работают в областях применения, где требуется точное дозирование, включая масловоздушное смазывание пневматических цилиндров и шпинделей, смазывание шпинделей маслом и смазывание сборочного инструмента.

      Технические характеристики и преимущества

      • Высокая точность
      • Точное, фиксированное дозирование масла
      • Снижение общего расхода масла
      • Сокращение времени техобслуживания
      • Повышение безопасности процесса смазывания
      • Объединение в группы максимум из шести форсунок

      Области применения

      • Масловоздушное смазывание пневматических цилиндров и шпинделей
      • Смазывание шпинделей маслом
      • Смазывание сборочного инструмента
    Технические характеристики
    Принцип работы Смазочный насос с пневматическим приводом, масляная форсунка
    Смазочные материалы Минеральные и синтетические масла, совместимые с бутадиенакрилонитрильным каучуком, медью и сплавами меди при рабочей вязкости 20–1100 мм2
    Рабочая температура от −10 до +55 °C от +14 до +131 °F
    Подача масла Ёмкость без давления
    Ёмкость резервуара 0,25 л 0,066 галлона
    Количество выходов 1
    Скорость подачи 3 мм²/с ±20 % 0,018 дюйма³/ход подачи ±20 %
    Выходное соединение G1/4
    Входное соединение для воздуха G1/8
    Давление воздуха на входе 5–8 бар 72–116 фунтов/дюйм²
    Максимальное рабочее давление до 38 бар включительно 551 фунт/дюйм²
    Мин. частота срабатывания 2 Гц
    Класс защиты насоса IP 54
    Положение монтажа с вертикальным расположением маслопроводящего канала
    Размеры (Ш×Г×В)
    501-301-303 95×56,8×40 мм 3,74×2,23×1,57 дюйма
    501-301-313 117×73×128 мм 4,6×2,87×5,04 дюйма
    Вес
    501-301-303 0,20 кг 0,44 фунта
    501-301-313 (пустой) 0,48 кг 1,06 фунта
    Материалы
    Резервуар PETP
    Прокладки, уплотнения Бутадиенакрилонитрильный каучук, алюминий
    Корпус Алюминий, анодированный
    Фитинги Латунь, оцинкованная сталь
    Информация для заказа
    Номер детали Описание
    Масляная форсунка с фиксированным объёмом дозирования 3 мм3/ход
    501-301-303 Исполнение с 1 каналом без ёмкости

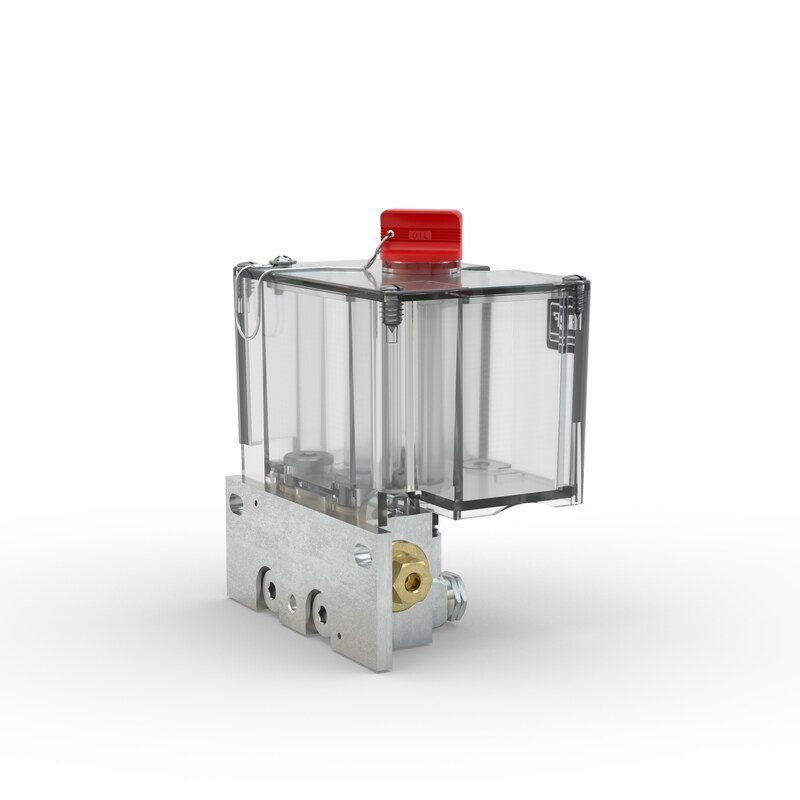

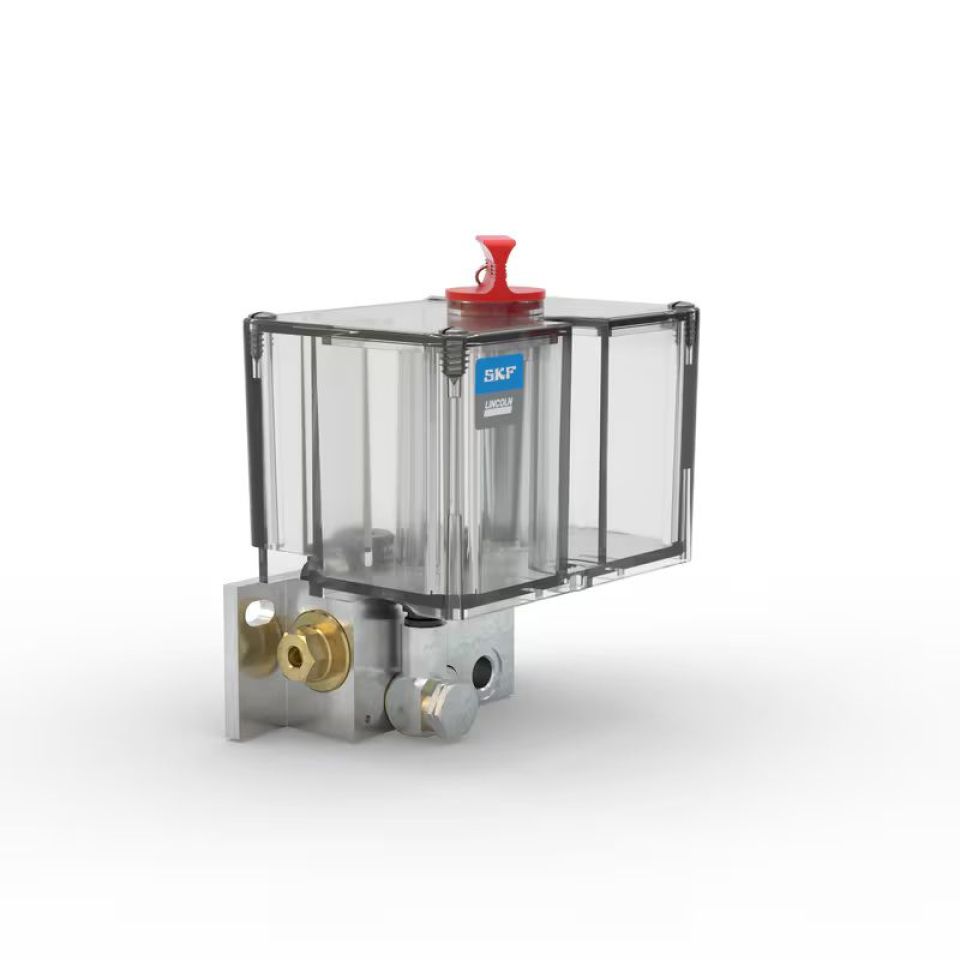

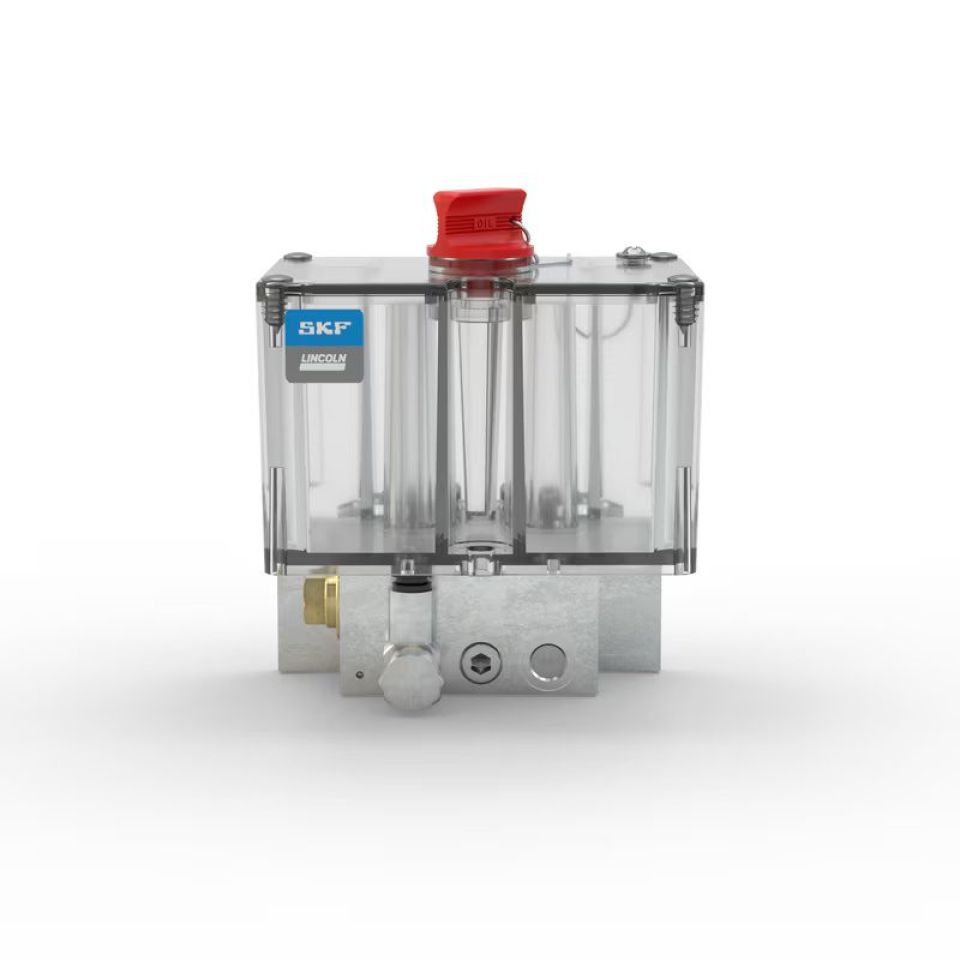

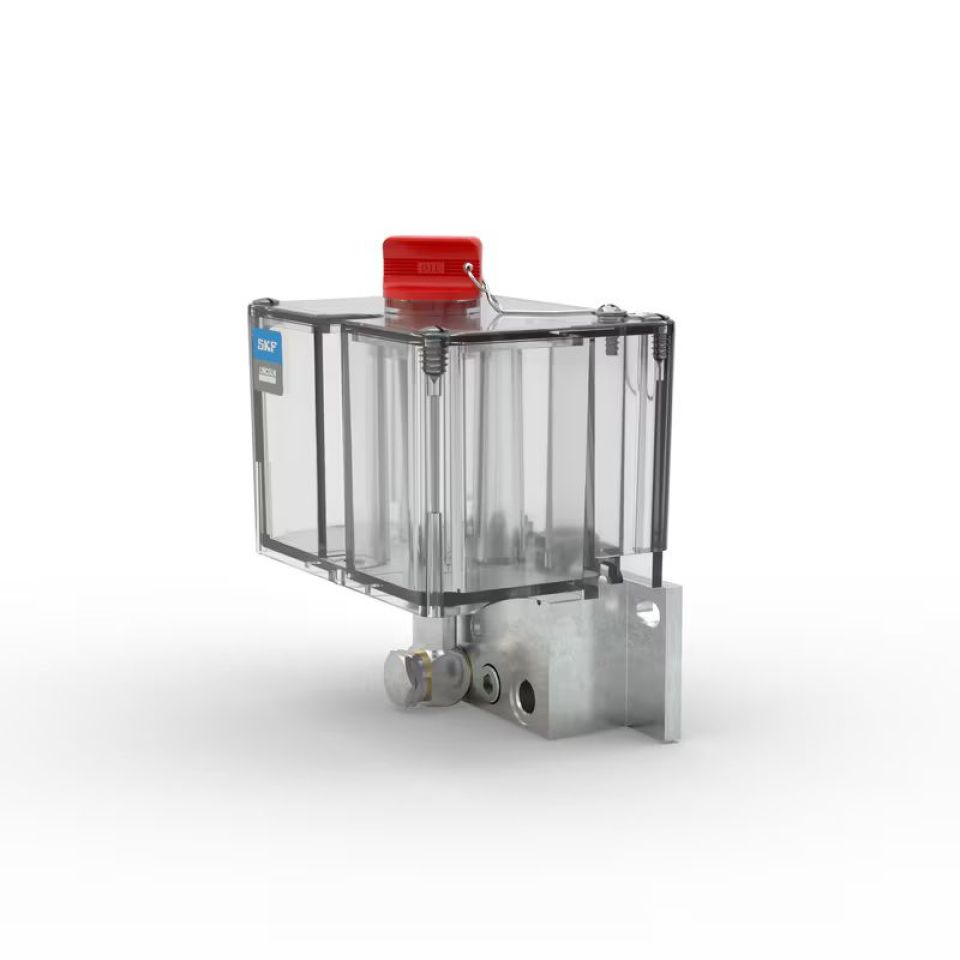

    501-301-313 Исполнение с 1 каналом с ёмкостью
    Принадлежности
    Номер детали Описание
    Для соединения от двух до шести модулей 1)
    853-520-000 Фланцевая гайка М6
    DIN912-M6×22; ×45; 70; 95; 120; 140 Болт с цилиндрической головкой
    Для сборки смазочного трубопровода
    WVN715-R02.25×0.5 Пластиковая трубка
    402-603 Армированная муфта
    402-611 Коническая втулка
    402-612 Соединительная муфта
