| Принцип работы | Агрегат подачи для смазывания минимальным количеством | |
| Смазочный материал | Масло | |
| Рабочий объём | 1,8 л | |
| Количество выходных отверстий | 1–3 | |
| Канал для сжатого воздуха | 6–10 бар (оптим. 8 бар) |
87–145 фунтов/дюйм² (оптим. 116 фунтов/дюйм²) |
| Расход масла | 1–150 мл/ч | 0,033–5,07 жидкой унции/ч |
| Расход воздуха/выход | 15–300 нл/мин | 0,0000016–0,000005 жидкой унции/мин |
| Положение монтажа | вертикальное | |

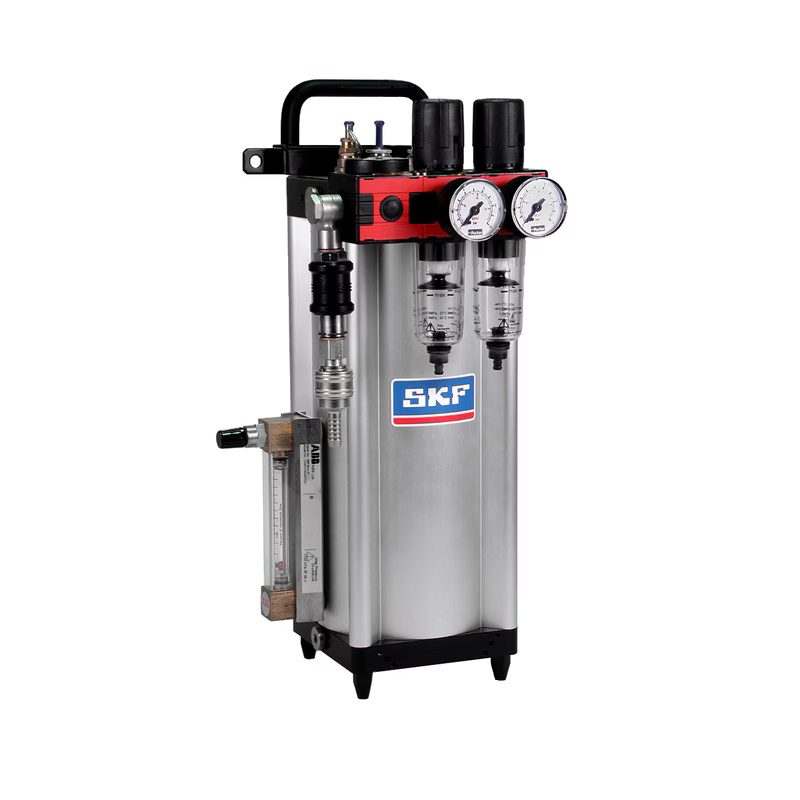

LubriLean Vario
-
Агрегаты для смазывания минимальным количеством (MQL) с внутренней и внешней подачей смазочного материала
Необходимое качество аэрозоля регулируется в системе SKF LubriLean Vario вручную заданием давления воздуха и количества смазочного материала. Аэрозоль можно подавать по трубопроводам длиной до 20 м.
Производство аэрозоля во время смены инструмента не прекращается. Пока меняется инструмент, производится необходимое количество нового аэрозоля. Аэрозоль подаётся через 3/2-ходовой шаровой клапан. Это позволяет подготовить новую порцию к моменту возобновления обработки.
Производимый во время смены инструмента аэрозоль может направляться непосредственно в систему выпуска или, если система дополнительно оснащена вспомогательным резервуаром, на устройство расслоения смеси.
Технические характеристики и преимущества
- Может использоваться практически при любых операциях на обрабатывающих центрах (оптимальный размер капель <0,5 мкм)
- Высокое быстродействие (смена инструмента)
- Отсутствие движущихся деталей (отсутствие износа)
- Особенно подходит для небольших станков и высоких скоростей резания
- Простота интеграции в станочное оборудование (модернизация, серийное производство)
Области применения
- Обтачивание, фрезерование, сверление
- Специальное применение (например, многошпиндельные станки)
| Номер детали | Обозначение |
| UFV10-001-2 | LubriLean Vario |
| Номер детали | Описание | |
| Клапаны | ||
 |
UFZ.U00-128 | 2/2-ходовой шаровой клапан Макс. рабочее давление 100 бар (1450 фунтов/дюйм²) |
 |
UFZ.U00-041 | 3/2-ходовой шаровой клапан Макс. рабочее давление 100 бар (1450 фунтов/дюйм²) |
| Трубопроводы | ||
 |
UFZ.U00-070 (5 м) UFZ.U00-071 (10 м) UFZ.U00-080 (15 м) UFZ.U00-072 (20 м) |
Базовая установка трубопровода коаксиальный, в сборе Материал: Полиуретан |
 |
UFZ.U00-067(5 м) UFZ.U00-068 (10 м) UFZ.U00-079 (15 м) UFZ.U00-069 (20 м) |
Базовая установка трубопровода коаксиальный, в сборе Материал: Стальная оболочка |
| Форсунки | ||
 |
UFZ.U00-150 | Поворотная форсунка Внешнее смазывание для систем SKF LubriLean DigitalSuper / Vario для обрабатывающих центров |
 |
UFZ.0026 | Специальная форсунка 1/8 Внешнее смазывание для систем SKF LubriLean DigitalSuper / Vario для обрабатывающих центров |
 |
UFZ.0113 | Специальная форсунка M6 Внешнее смазывание для систем SKF LubriLean DigitalSuper / Vario для токарных обрабатывающих центров |
 |
AM1000 | Средства мониторинга аэрозоля Средства мониторинга аэрозоля AM1000 контролирует подачу аэрозоля в системе LubriLean. Его предпочтительно размещать на пути аэрозоля перед зоной обработки. Подсчёт количества капель масла в соответствующем объёме осуществляется с использованием оптического измерения. Аналоговое значение может передаваться для оценки, например, в систему управления станком через стандартный интерфейс 4–20 мА.Аэрозоль для систем смазывания минимальным количеством. Стандартный диаметр капли 0,5–5 мкм. Макс. допустимое давление 10 бар 145 фунтов/дюйм². Макс. производительность 800 нл/мин. Рабочая температура от 0 до +60 °C от +32 до 140 °F. Класс защиты IP 65 согласно DIN EN 60529 (корпус). Рабочее напряжение 24 В пост. тока ±25 %. Потребляемая мощность в состоянии покоя макс. 60 мА. Потребляемая мощность под нагрузкой макс. 80 мА. |
| LubriOil | LubriFluid F100 | |
| Номер детали | OEL…-LUBRIOIL 1) | OEL..-LUBRI-F100 1) |
| Ёмкость резервуара | 2,5; 5; 10 л | 2,5; 5; 10 л |
| Основа | сложный эфир жирной кислоты | высший спирт |
| Испытание в соответствии с DIN 51757, плотность при +20 °C | 0,92 г/см3 | 0,84 г/см3 |
| Испытание в соответствии с DIN 51562, вязкость при +40 °C | 47 мм2/с | 25 мм2/с |
| Испытание в соответствии с DIN ISO 2592, температура вспышки | 265 °C (509 °F) | 184 °C (363,2 °F) |
