| Принцип работы | поршневой насос с пневматическим приводом | |
| Смазочный материал Масло Жидкая смазка |
Вязкость 20–1500 мм²/с (сСт) NLGI 00, 000 |
|
| Максимальное рабочее давление | до 38 бар включительно | макс. 551 фунта/дюйм² |
| Рабочая температура | от 0 до +60 °C | от 32 до 140 °F |

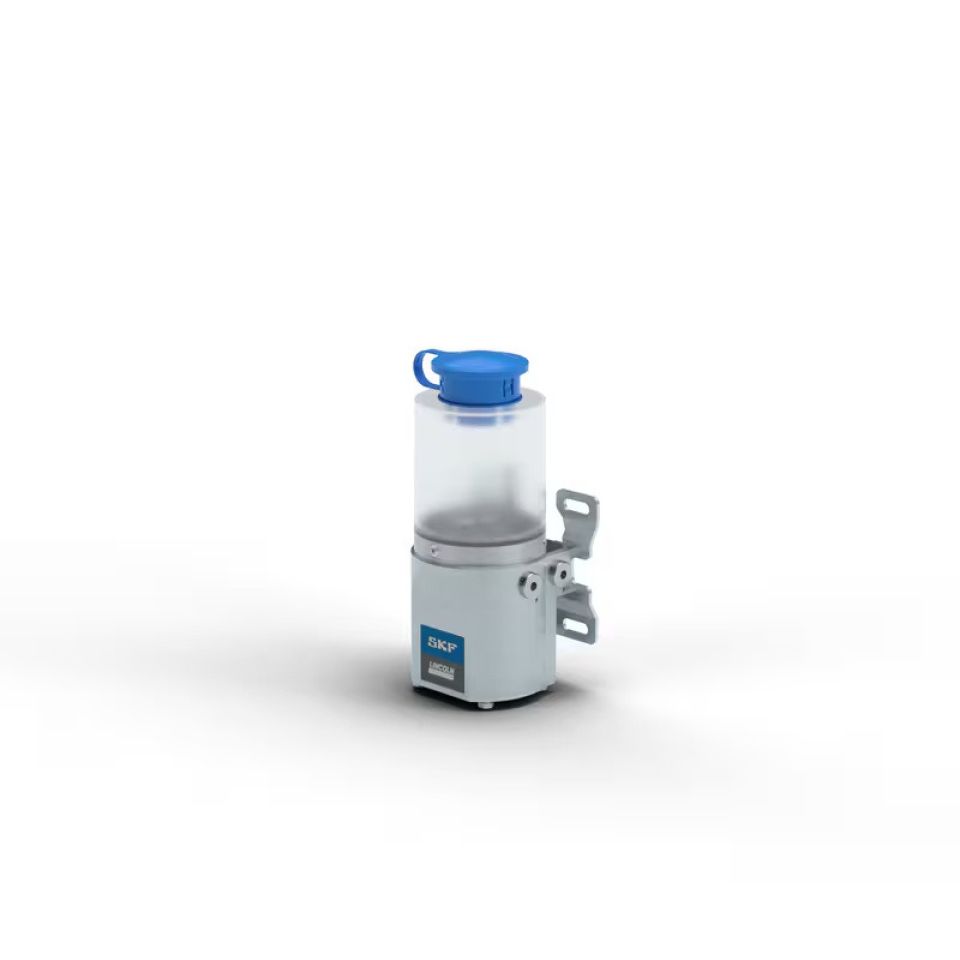

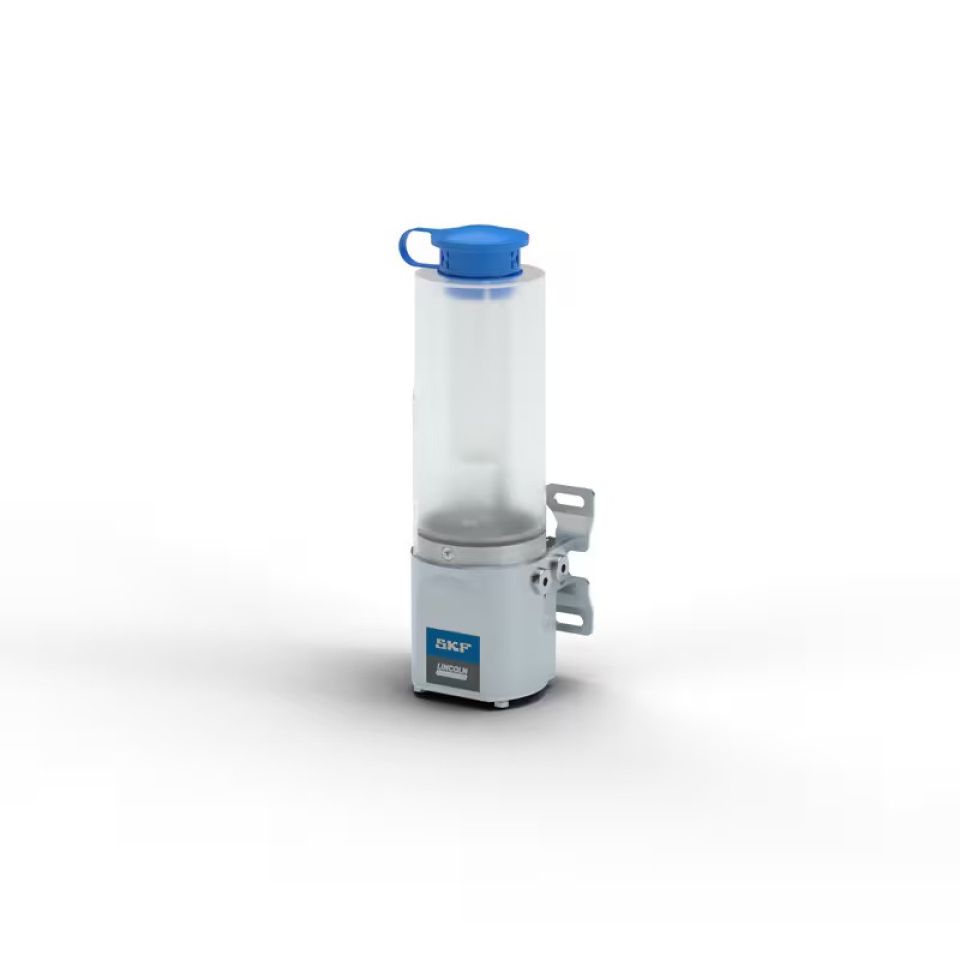

| Объём резервуара | 0,5; 1,0; 1,7 л | 0,13; 0,26; 0,45 галлона |
| Количество выходных патрубков для смазочного материала | макс. 2 | |
| Объём подачи | до 15 см3/ход | 0,92 дюйма³/мин |
| Выходное соединение | G1/4×12 мм | |
| Входное соединение (воздух) | G1/4×12 мм | |
| Давление воздуха на входе | 3,5-10 бар | 50,7-145 фунтов/дюйм² |
| Класс защиты насоса | IP 54 | |
| Размеры 0,5 л 1,0 л 1,7 л |
124×108×251 мм 124×108×341 мм 124×108×451 мм |
4,89×4,25×9,88 дюйма 4,89×4,25×13,42 дюйма 4,89×4,25×17,75 дюйма |
| Вес | 1,3–2,6 кг | 2,8–5,7 фунта |
| Положение монтажа | вертикальное | |

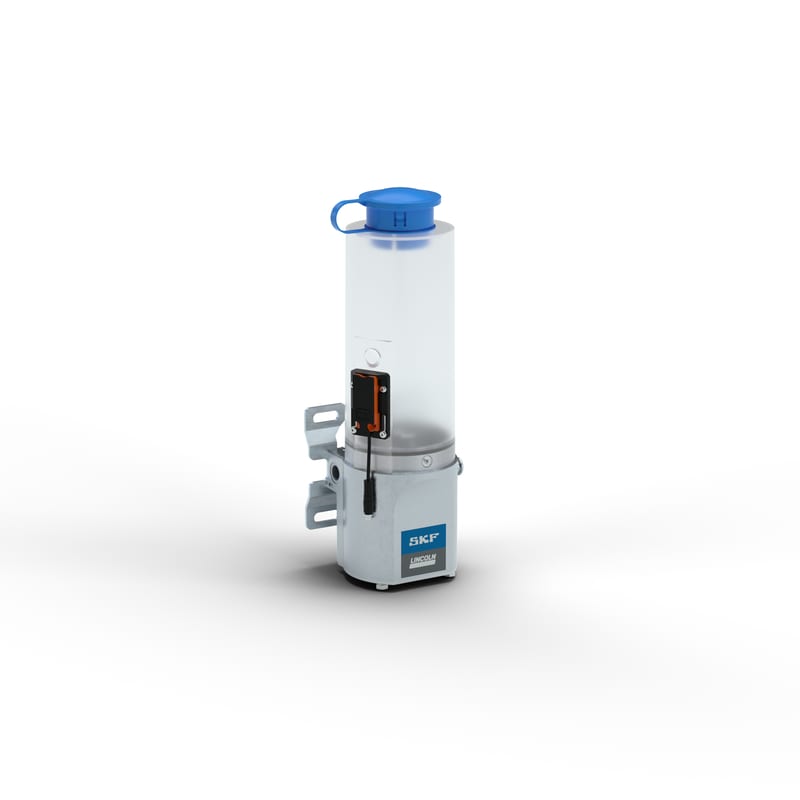

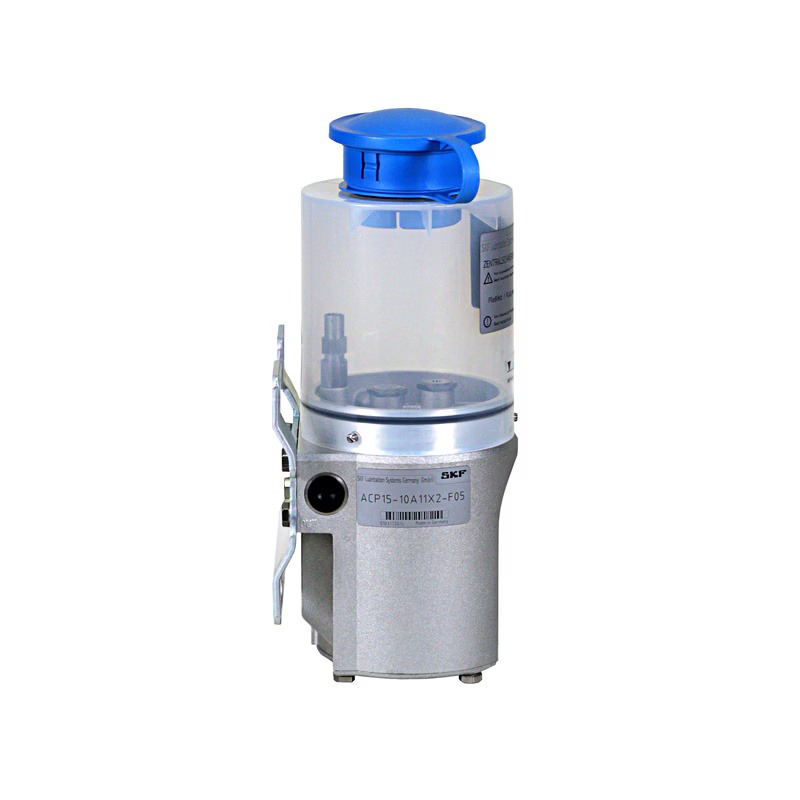

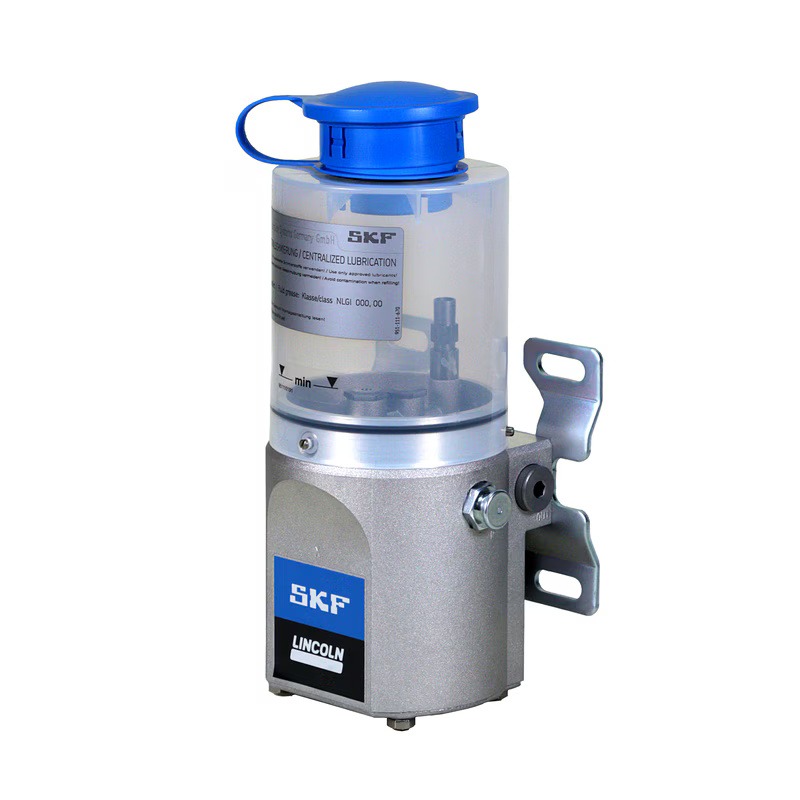

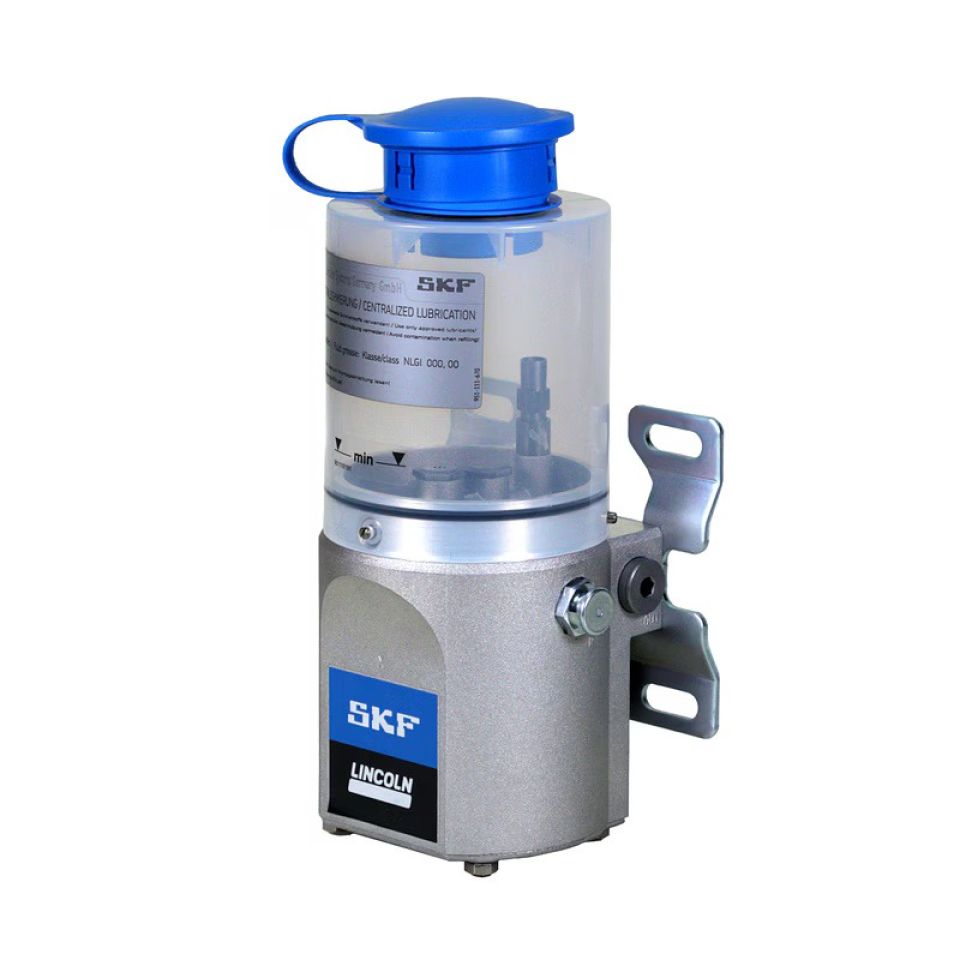

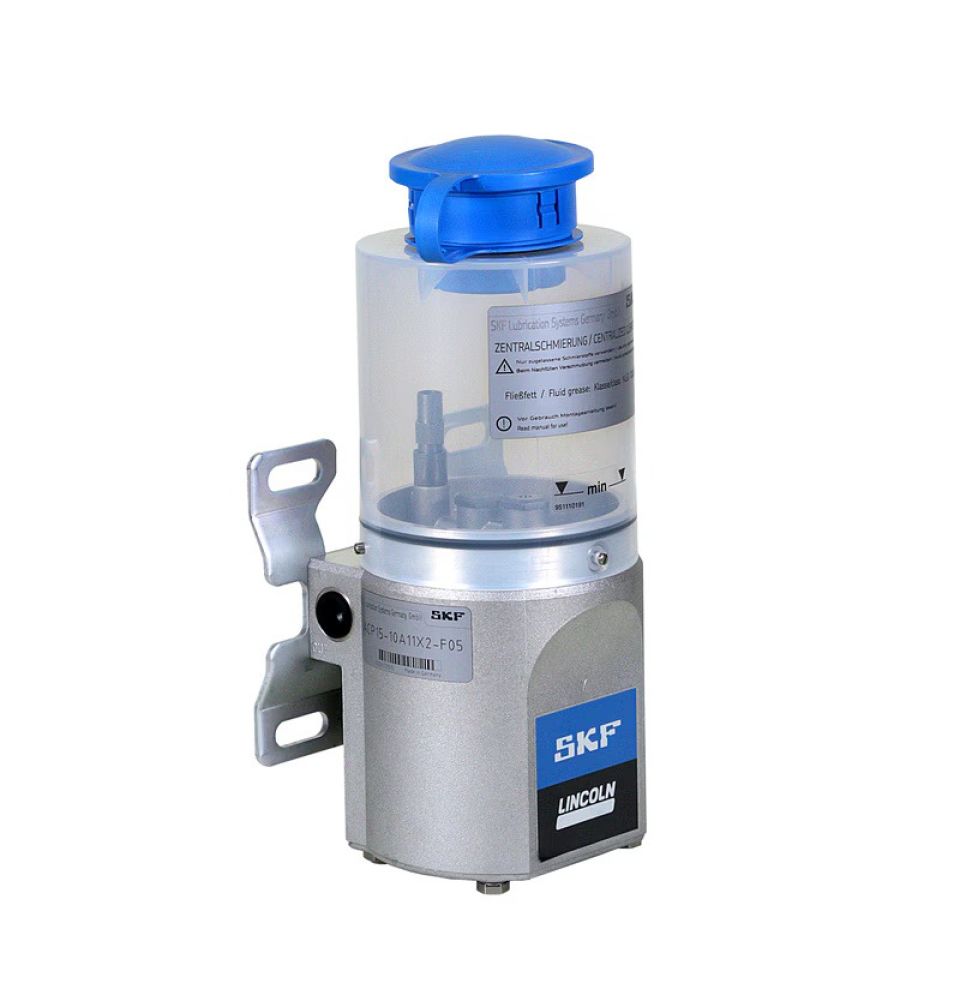

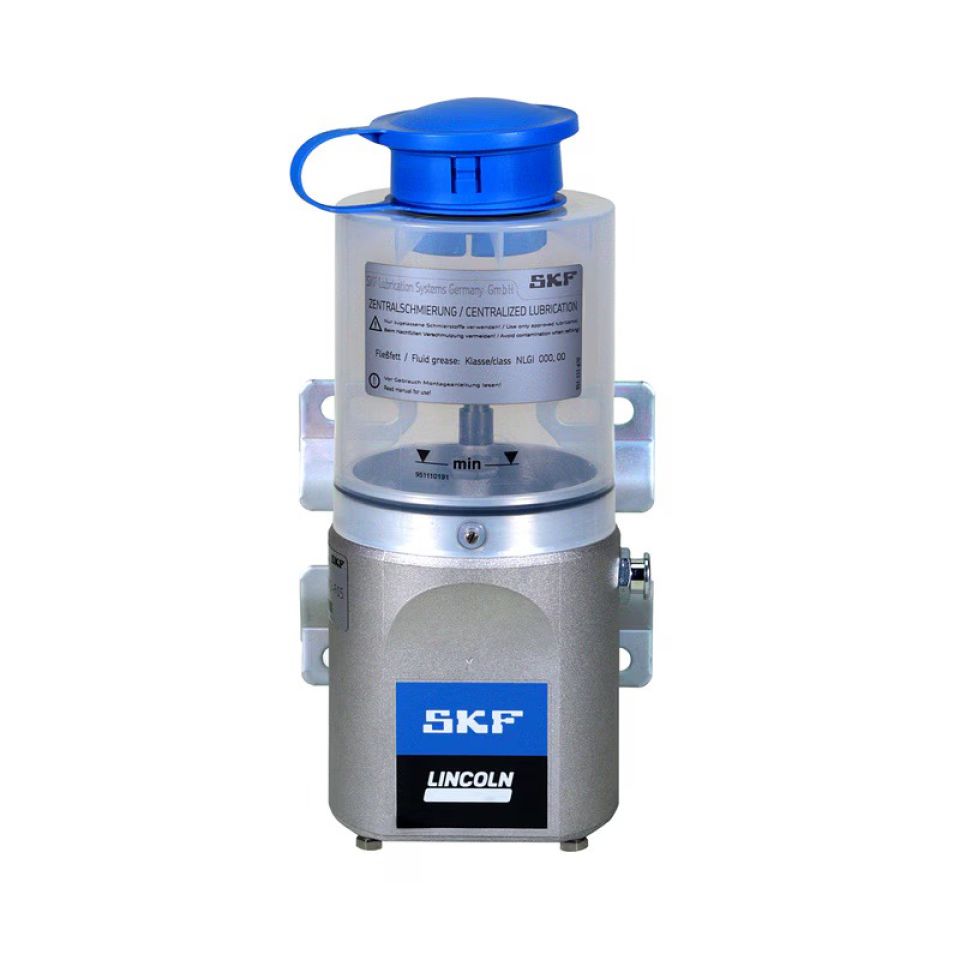

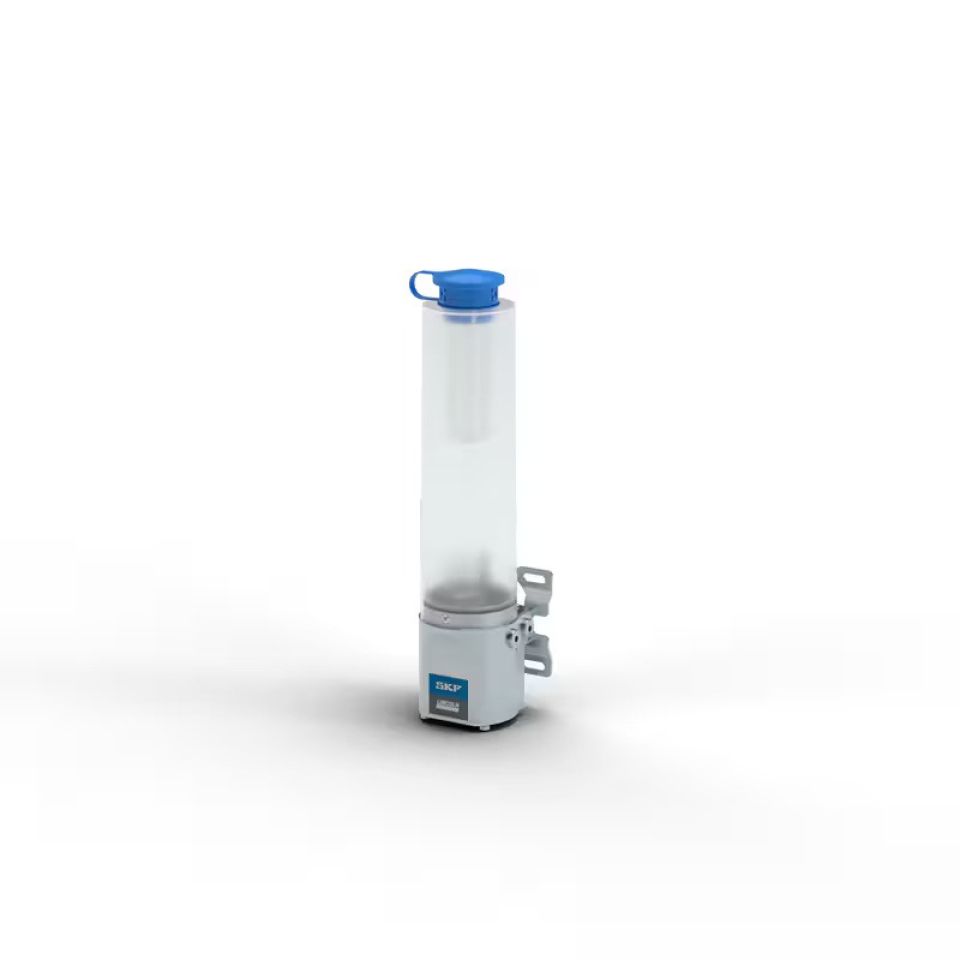

Компактный насос с пневматическим приводом ACP
-
Для одномагистральных систем смазывания
Эти экономичные насосы имеют компактную и лёгкую конструкцию и совместимы с маслом и жидкой смазкой. Прочные материалы обеспечивают надёжность в сложных условиях эксплуатации.

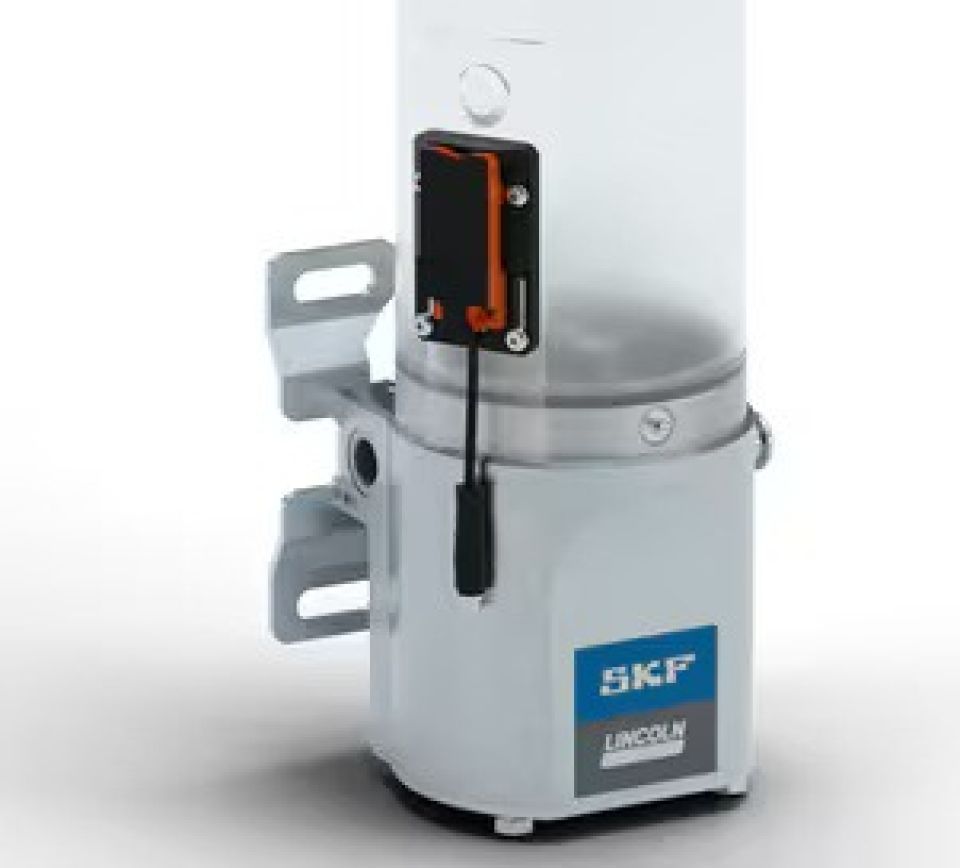

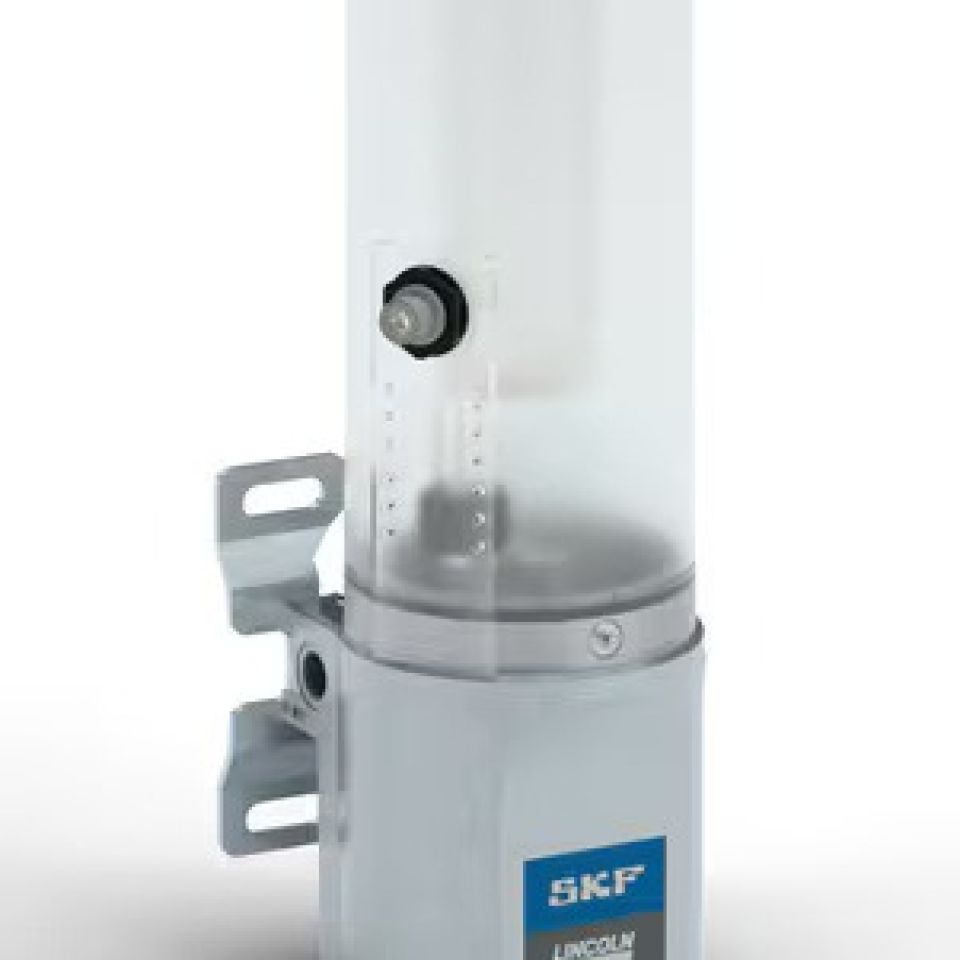

Дополнительное устройство контроля уровня заполнения с функцией раннего предупреждения. Для удобства управление насосом ACP можно осуществлять при помощи внешнего программируемого логического контроллера (ПЛК). Низкое рабочее давление до 38 бар (551 фунт/дюйм²) позволяет использовать готовые к работе быстроразъёмные соединения и дозирующие устройства SKF без дополнительного регулирования давления.
Исполнение с ручным приводом MCP — альтернативный вариант для областей применения, где недоступен сжатый воздух.
Технические характеристики и преимущества
- Простота эксплуатации
- Простая интеграция системы
- Эксплуатационная надёжность
- Лёгкая и прочная конструкция, компактные размеры
- Возможность контроля уровня заполнения для упрощения техобслуживания
Области применения
- Одномагистральные системы смазывания
- Производственное и упаковочное оборудование
- Смазывание цепей
- Погрузочно-разгрузочное оборудование
- Текстильные машины
- Простые станки
- Лазерное оборудование с функциями перфорации
- Роботы, работающие в декартовой системе координат
Keep equipment running smoothly
| Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан применимый номер детали и пояснение к нему. | |
| ACP15-1WA11X2-F10
|
|
| Примечание: насос ACP будет доступен для заказа в 2021 г. | |
Сконфигурировать изделие, скачать файл CAD
| Номер детали | Описание | Подходит для |

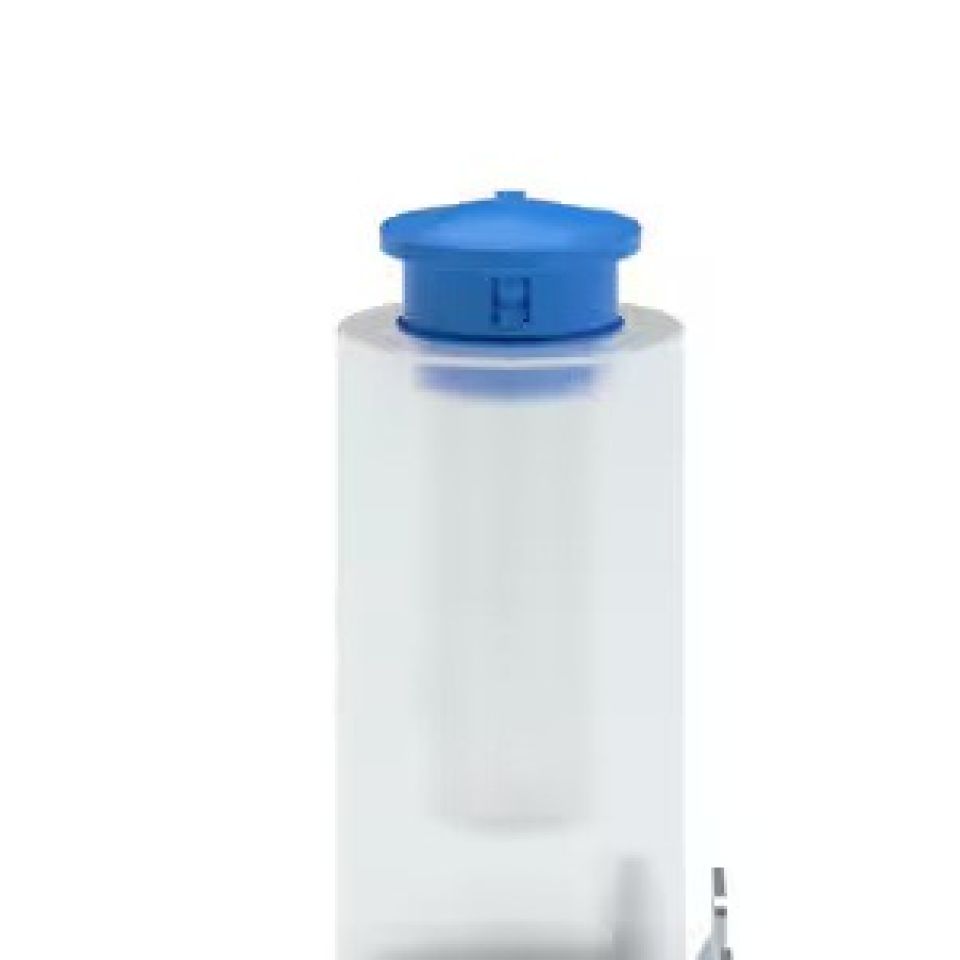

| 44-1874-2018 | Фильтр заполнения (полиамид/нейлон) | Исполнения для масла |
| Комплекты | ||
| 5112-00000001 1) | Резервуар 0,5 л | ACP/MCP |
| 5112-00000002 1) | Резервуар 1,0 л | ACP/MCP |
| 5112-00000003 1) | Резервуар 1,7 л | ACP/MCP |
| 5112-00000004 2) | Верхняя крышка | ACP/MCP |
| 24-2540-2955 | Переключатель уровня заполнения (в комплекте) | Исполнения для масла |
| 5112-00000005 2) | Датчик уровня (в комплекте) | Исполнения для жидкой смазки |

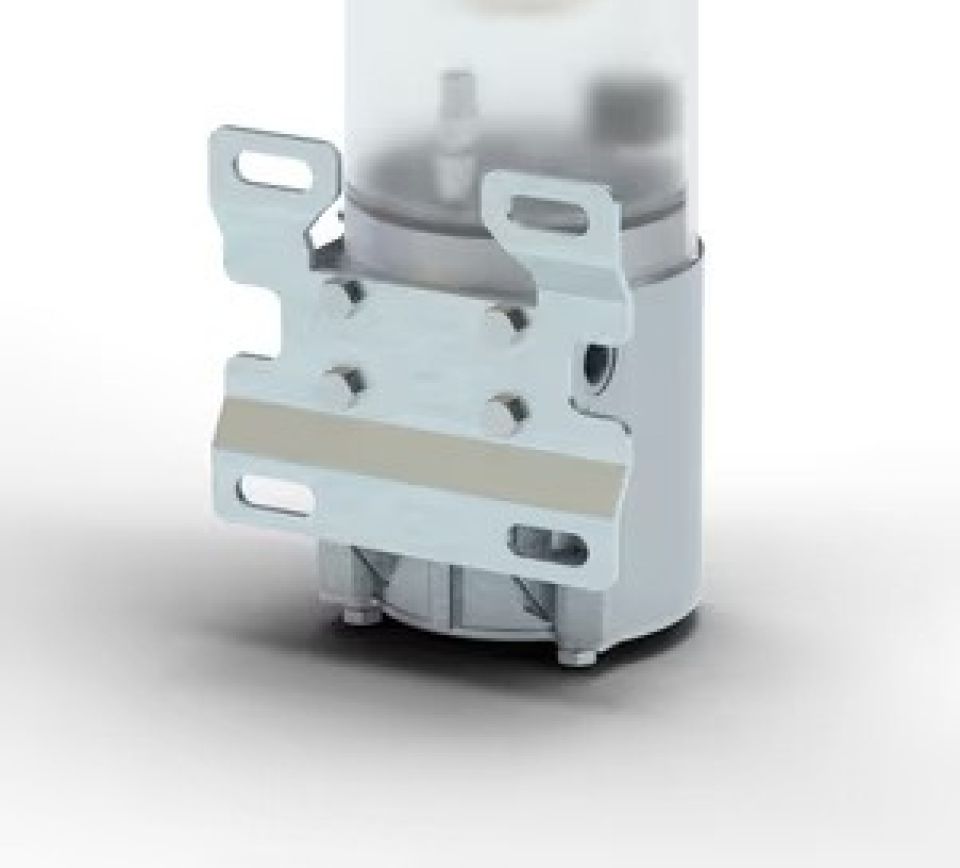

| 5112-00000006 2) | Настенный кронштейн | ACP/MCP |
