| Принцип работы | поршневой насос с электрическим приводом | |
| Смазочный материал | пластичная смазка с NLGI 000 по NLGI 2 | |
| Объём дозирования/выход | A = 10 мм³/ход подачи B = 15 мм³/ход подачи C = 20 мм³/ход подачи |
A = 0,00061 дюйма³/ход подачи B = 0,00092 дюйма³/ход подачи C = 0,0012 дюйма³/ход подачи |
| Количество выходов для смазочного материала | 2, 3, 4, 5 | |
| Обратное давление | 25 бар | 363 фунтов/дюйм² |
| Рабочая температура | от +15 до +40 °C | от +59 до +104 °F |
| Вес с полным картриджем | 360 г (без мониторинга) 410 г (с мониторингом) |
0,8 фунта (без мониторинга) 0,9 фунта (с мониторингом) |
| Рабочее напряжение | 24 В пост. тока ±10 % (+924) | |
| Время контакта | 7 мин | |
| Мин. временной интервал | 30 мин | |
| Входная мощность | 24 Вт | |
| Макс. пусковой ток | 1 A | |
| Тип корпуса в соответствии с EN 60529 | IP55 с установленным гнездом | |
| Электрическое соединение | ||
| Без мониторинга | DIN EN 175301-803-A | |
| С мониторингом | M12×1 | |
| Индикация уровня и хода | ||
| Макс. переключающий ток | 0,5 A | |
| Макс. отключающая способность | 10 ВА | |
| Размеры | 122 × 113 × 60 мм | 4,8 × 4,45 × 2,36 дюйма |
| Положение монтажа | вертикальное | |

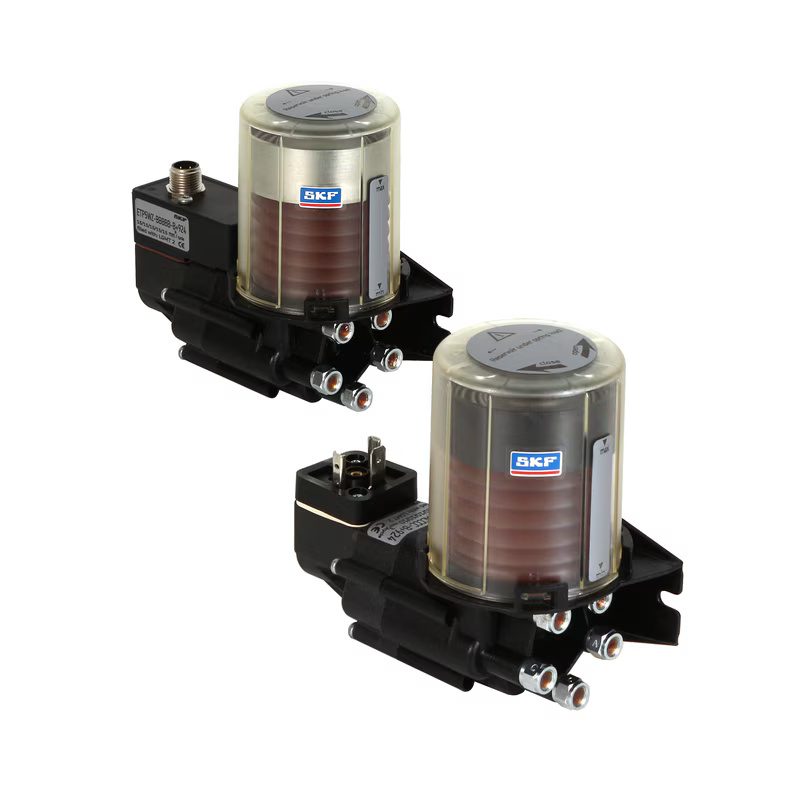

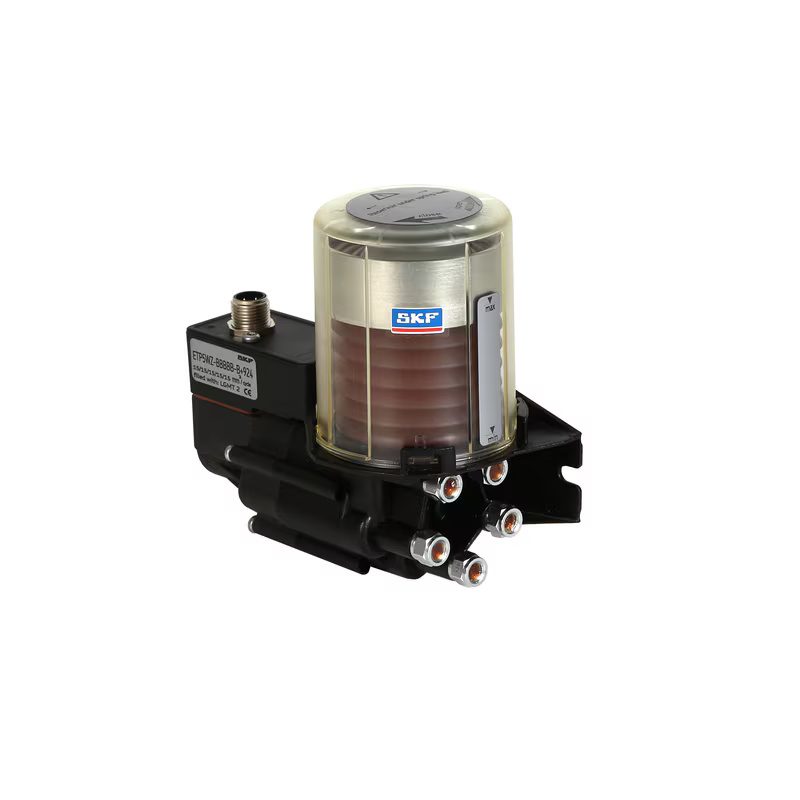

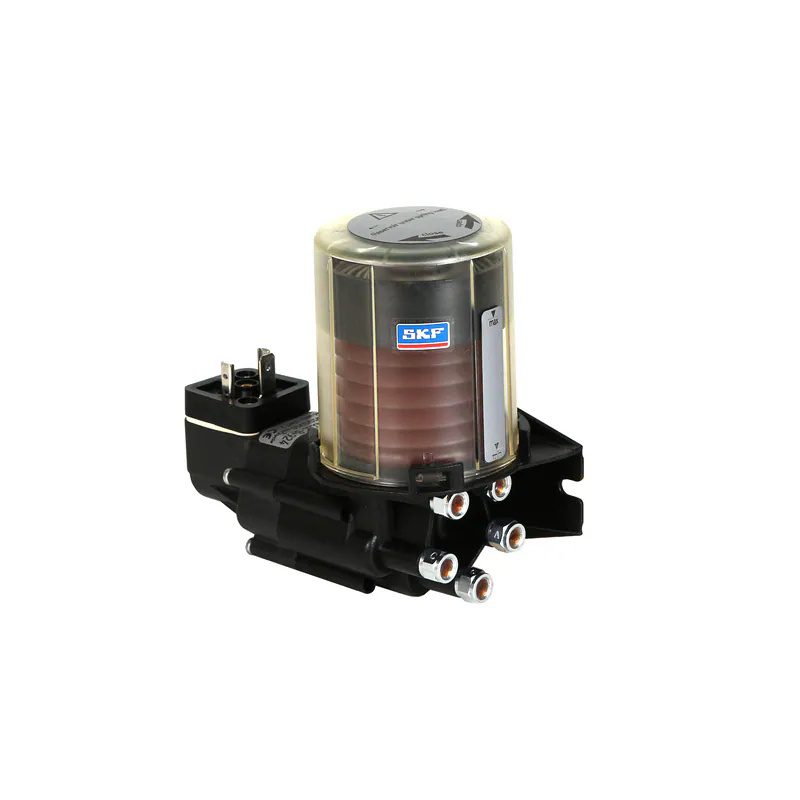

Компактное устройство для смазывания ETPx
-
Точное дозирование смазочных материалов позволяет сократить расходы

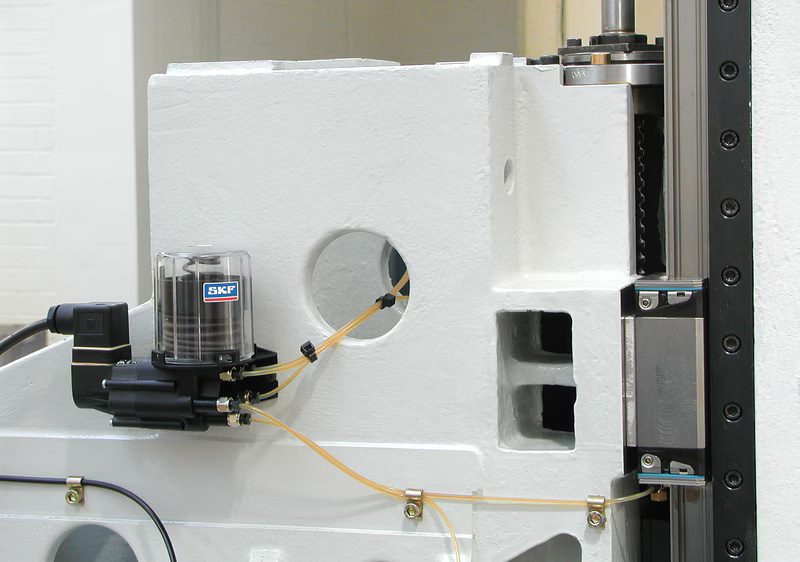

Компактное устройство SKF для смазывания — это экономичная альтернатива для смазывания линейных направляющих, робототехники и подшипников. По сравнению с простым оборудованием для смазывания или с ручным смазыванием, данное компактное устройство обеспечивает эффективную долговременную защиту от проблем, связанных с недостаточным смазыванием. Устройство автоматически подаёт смазочный материал в пять точек смазывания, во многих случаях обеспечивая надёжное функционирование направляющих и/или подшипников в течение всего срока их службы.

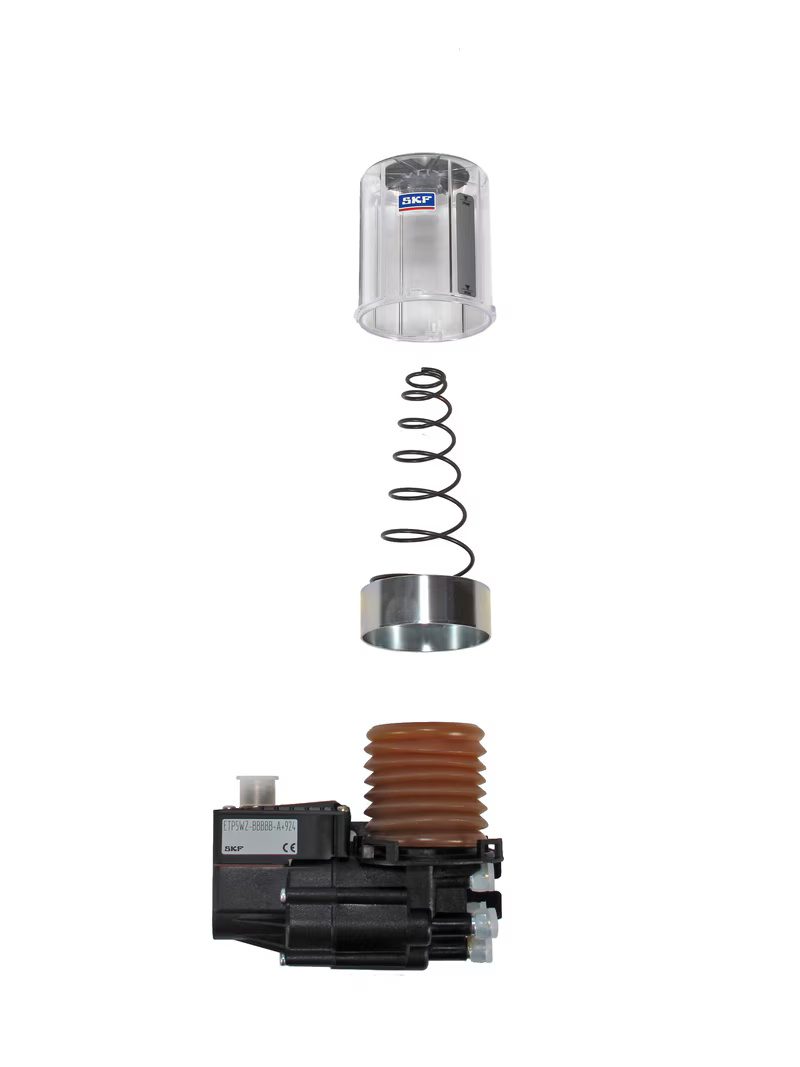

Благодаря небольшим размерам и малому весу устройство является простым в монтаже даже в сложных условиях при наличии ограниченного пространства. Она может управляться контроллером напрямую, без отдельного источника питания или дополнительного автомата защиты. Устройство предназначено для подачи пластичной смазки классов NLGI от 0 до 2 и обеспечивает дозирование в объёме 10, 15 или 20 мм³ за один ход. Количество выходных отверстий и объёмы дозирования можно указать при заказе, что позволяет найти гибкое решение для конкретных условий эксплуатации. Байонетный затвор упрощает замену картриджа с пластичной смазкой.
Технические характеристики и преимущества
- Экономичное решение для смазывания линейных направляющих, робототехники, подшипников качения и высокоскоростных шпиндельных подшипников
- Идеальная экономичная альтернатива централизованной системе смазывания
- Три возможных объёма дозирования: 10, 15 и 20 мм³
- Автоматическая подача смазочного материала в пять точек
- Надёжная защита от недостаточного смазывания
- Низкие расходы на техобслуживание и эксплуатацию
- Опционально возможен контроль уровня наполнения
Области применения
- Линейные направляющие, робототехника и подшипники качения
- Станки
- Текстильная промышленность
- Полиграфическое оборудование
- Автоматизация процессов
