| Принцип работы | 2/2- и 3/2-ходовой электромагнитный клапан | |
| Рабочая среда | масло, жидкая и пластичная смазка NLGI 0, 1, 2 | |
| Рабочая температура | от −40 до +80 °C | от −40 до +176 °F |
| Рабочее давление | 0–700 бар | 0–10 150 фунтов/дюйм² |
| Расход | макс. 2400 см³/мин | макс. 146,5 дюйма³/мин |
| Напряжение питания | 24 В пост. тока, 110 В перем. тока, 50 Гц 230 В перем. тока, 50–60 Гц |
|
| Потребление тока | 0,83; 0,2; 0,1 А | |
| Номинальная мощность | 20 Вт | |
| Напорное соединение | G 1/2, G 3/8 | |
| Класс защиты | IP 65 | |
| Класс изоляции | F | |
| Материалы | сталь, алюминий | |
| Размеры | 147 × 50 × 45 мм | 5,78 × 1,96 × 1,77 дюйма |
| Положение монтажа | любое | |

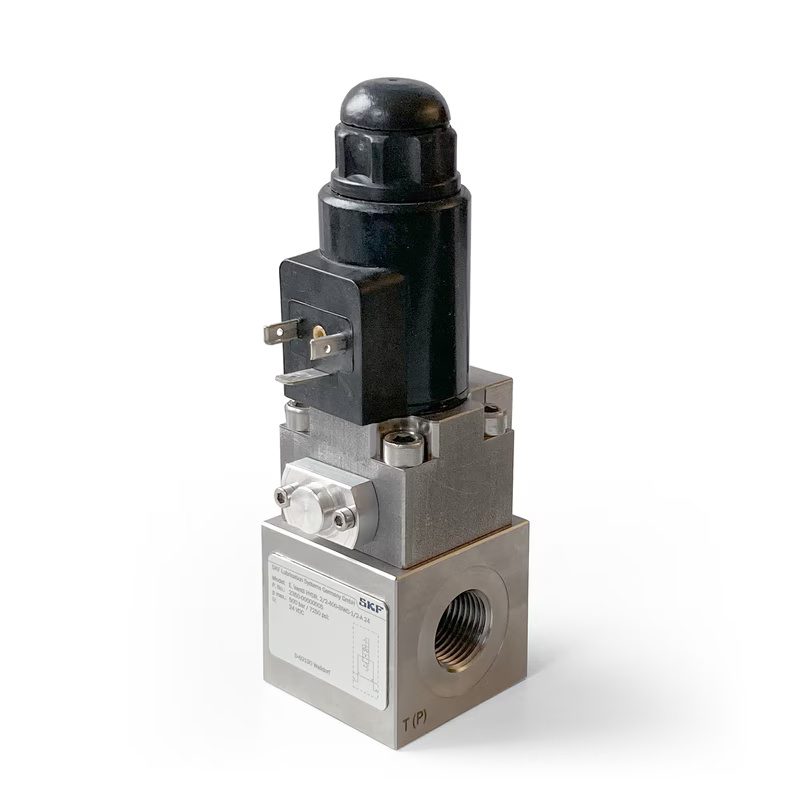

Электромагнитный клапан 525-604XX-1
-
Для одномагистральных систем смазывания
525-604XX-1 — 2/2- и 3/2-ходовые электромагнитные клапаны, предназначенные для подачи смазочного материала в различных контурах смазывания. Каждый контур смазывания может подключаться к одному выходу насоса путём отдельного выключения или включения. Таким образом, вход давления подключён либо к одному, либо к другому контуру. Электромагнитные клапаны оснащены сухим магнитным ротором и клапаном с коническим седлом. В исходном состоянии клапаны всегда открыты в обратную линию и активируются с помощью возвратной пружины. Текущие положения переключения сохраняются, пока подаётся ток. Электромагнитные клапаны 525-604XX-1 могут переключаться и подходят для потоков в двух направлениях. Их также можно использовать в качестве выпускных клапанов.
Технические характеристики и преимущества
- Подходят для потоков в двух направлениях
- Подходят для разделения смазочного материала в различных контурах смазывания согласно разным временным последовательностям
- Электромагнитный клапан сухого хода с коническим седлом
- Могут переключаться и устойчивы к сжатию в обоих направлениях потока
Области применения
- Строительная техника
- Ветряные турбины
- Добыча ископаемых
