| Принцип работы | цифровой импульсметр | |
| Рабочая температура | от −20 до +60 °C | от −4 до 140 °F |
| Тип соединения | 0,5 … 6 мм2 вставное | |
| Электрические характеристики | ||
| Напряжение питания | 110 В перем. тока, 60 Гц ; 230 В перем. тока, 50 Гц | |
| Рабочее напряжение | 24 В пост. тока ±2 % | |
| Энергопотребление | 2 А | |
| Варианты Ethernet | Profinet, Profibus DP, OPC UA и т. д. | |
| Типы датчиков | PNP / NPN (2/3-проводной датчик) | |
| Количество сигнальных входов | 13, 29 или 45 | |
| Сигнальные выходы | 5 × Н.Р. (нормально разомкнутых) реле (беспотенциальных) | |
| Переключающее напряжение | 2 переключателя (изолированных) | |
| Класс защиты | IP 65 | |
| Материал | Нержавеющая сталь 1.4404 (AISI 316L) | |
| Положение монтажа | Горизонтальное или вертикальное (в зависимости от конструкции) | |

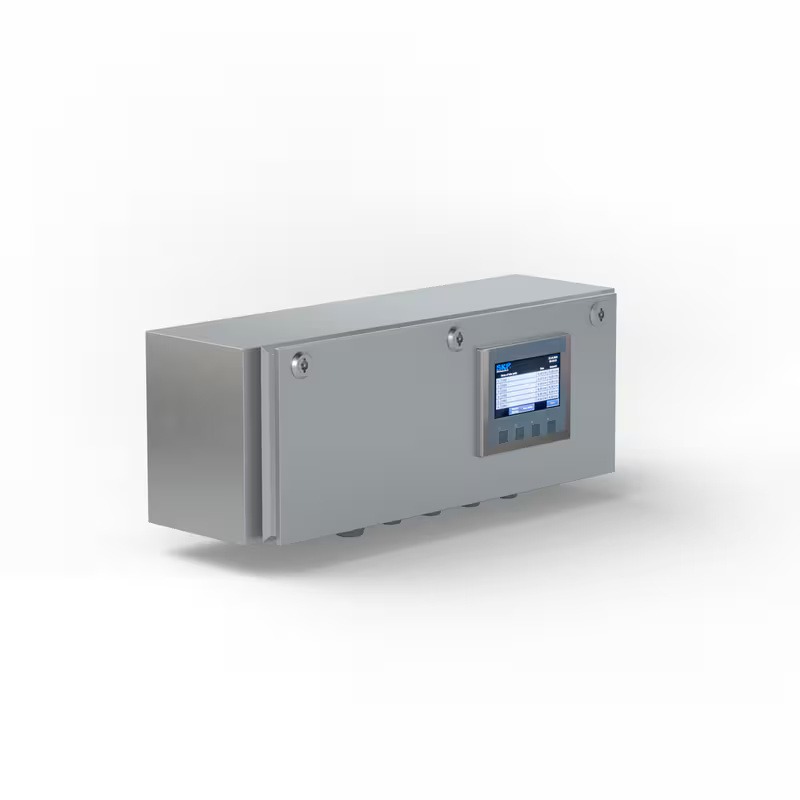

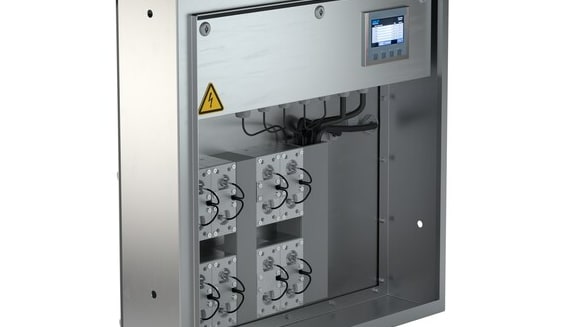

Импульсметр IPM
-
Для точного цифрового мониторинга расхода в системах циркуляции масла
IPM — это цифровой импульсметр для мониторинга расхода в системах циркуляции масла. Он может работать в сочетании с расходомерами или ограничителями расхода. Интуитивно понятный сенсорный дисплей IPM позволяет конфигурировать на месте и настраивать по отдельности до 45 точек смазывания. В каждой точке ведётся мониторинг по номинальному значению расхода; также можно указать пониженное значение уставки на период запуска, чтобы избежать ненужных аварийных сигналов. Помимо информативных локальных аварийных сообщений, эта панель поддерживает пять релейных выходов с 15 различными комбинациями аварийных сигналов. Благодаря модульной конструкции IPM в качестве опции может поставляться с подключением к сети Ethernet с настройкой по требованиям заказчика. IPM предлагает отличную возможность модернизации существующих систем мониторинга расхода масла с импульсными сигналами подачи или статическими сигналами.
Особенности и преимущества
- Простота подключения и монтажа
- Настраиваемый режим запуска системы
- Возможность подключения к системам управления процессом более высокого уровня
- Интуитивно понятный цифровой сенсорный дисплей с настройкой параметров
- Мониторинг расхода масла в режиме реального времени с функциями сигнализации
- Отличный выбор для модернизации существующих систем импульсметров
- Совместимость с любыми дозирующими устройствами серий SMD, SMB, SMBM и SFZM
Области применения
- Горнодобывающая и горнообогатительная отрасли
- Целлюлозно-бумажная промышленность
- Цементная промышленность
- Металлургия
Импульсметр IPM для цифрового мониторинга расхода в системах циркуляции масла
| Номер детали | Описание | Входы электрических соединений | Размеры | |
| мм | дюймы | |||

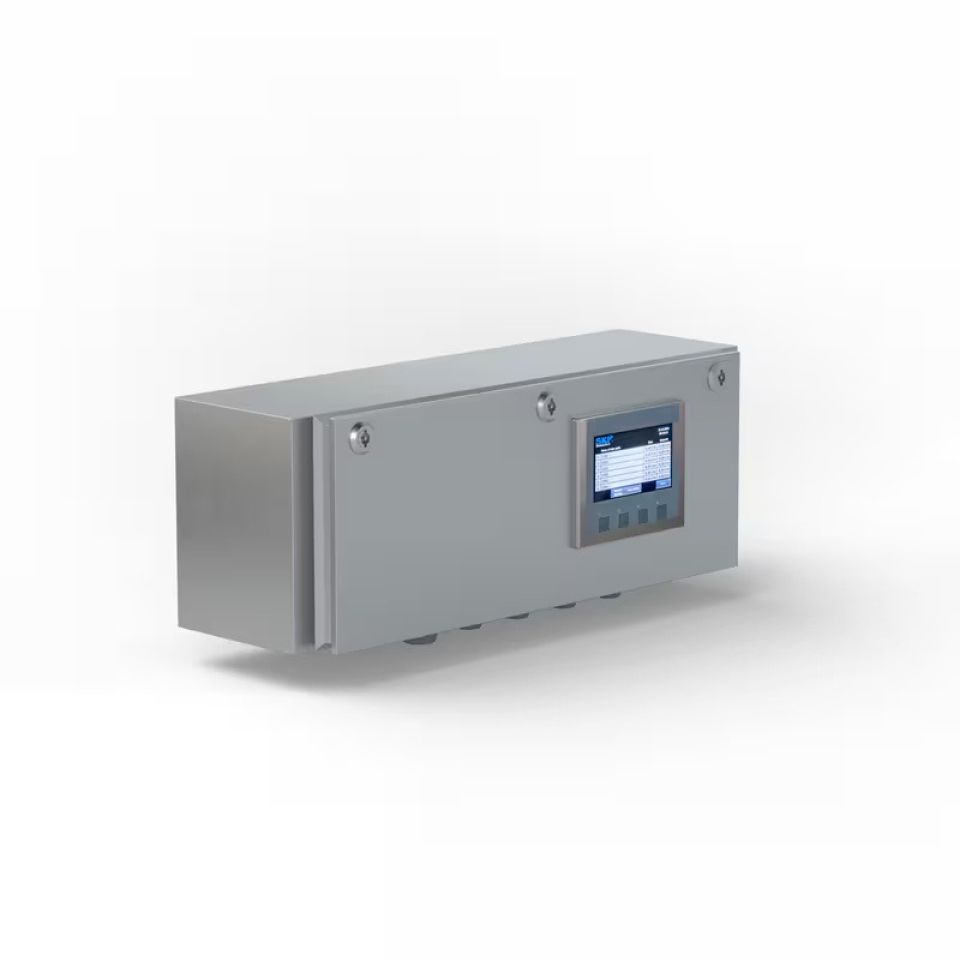

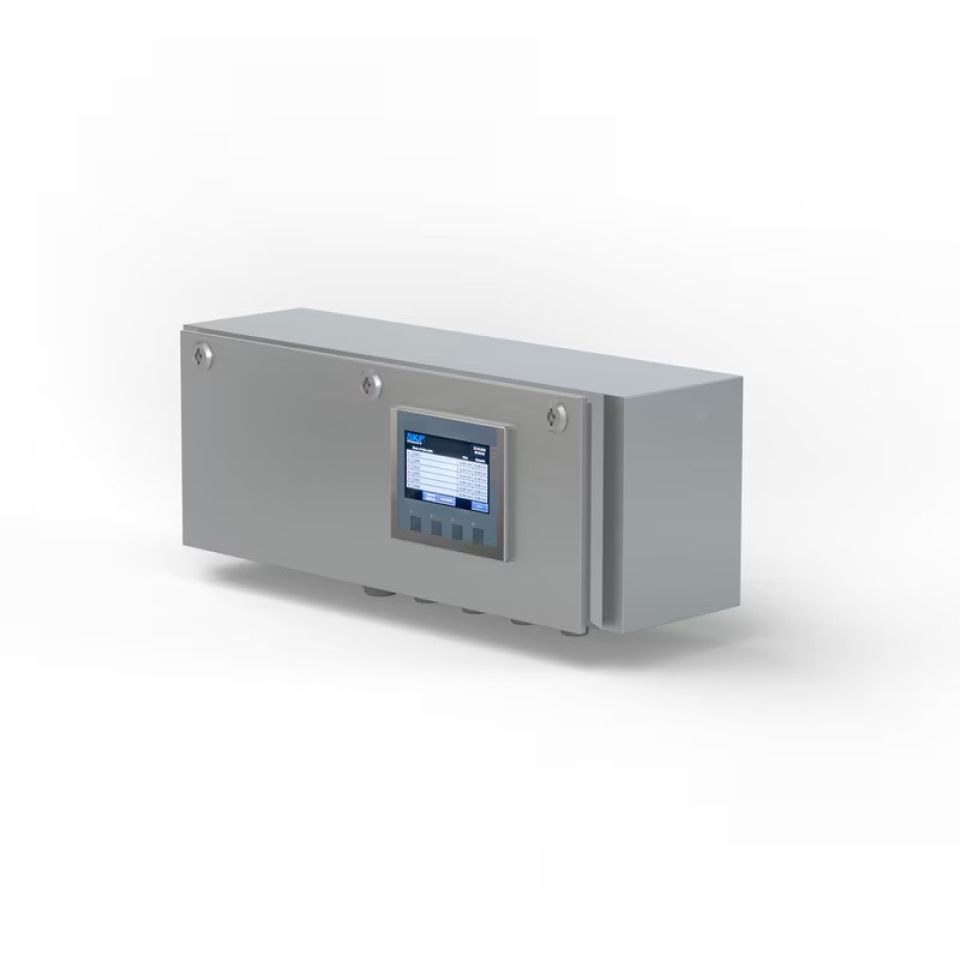

| A765.78.001 | IPM 13 горизонтальный | 13 | 550 × 200 × 175 | 21,65 × 7,87 × 6,89 |

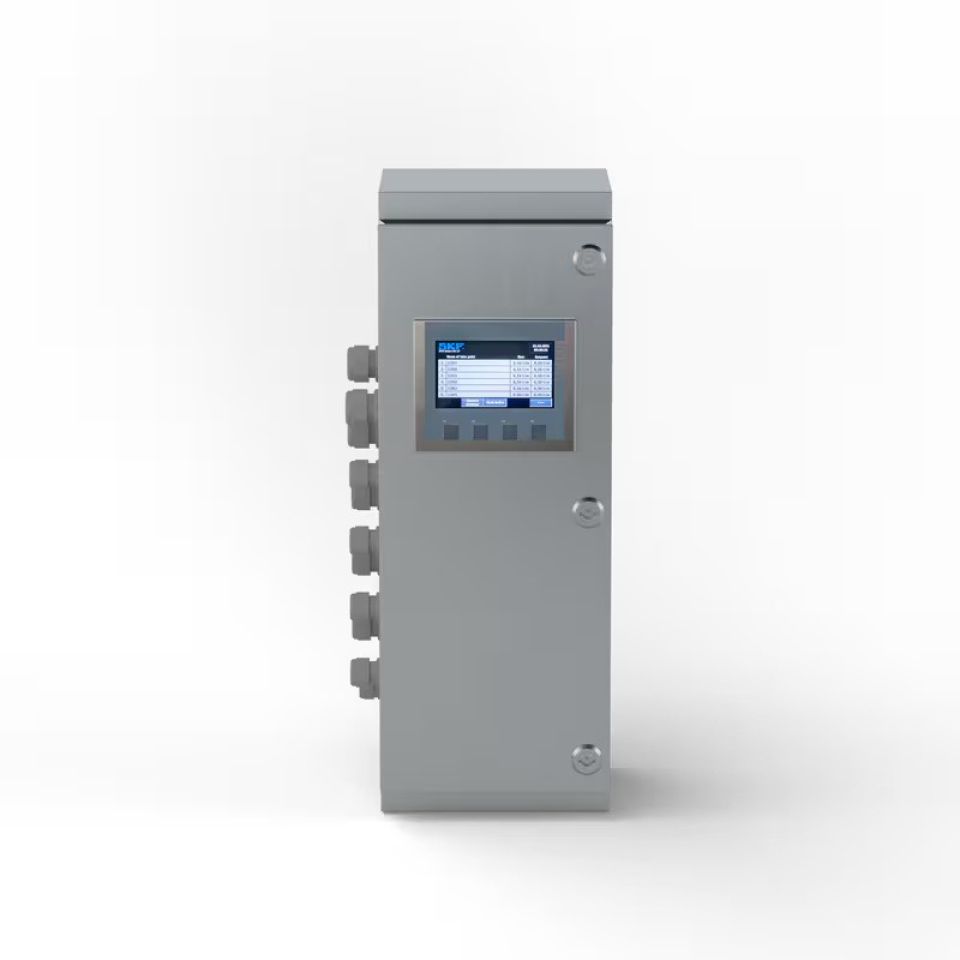

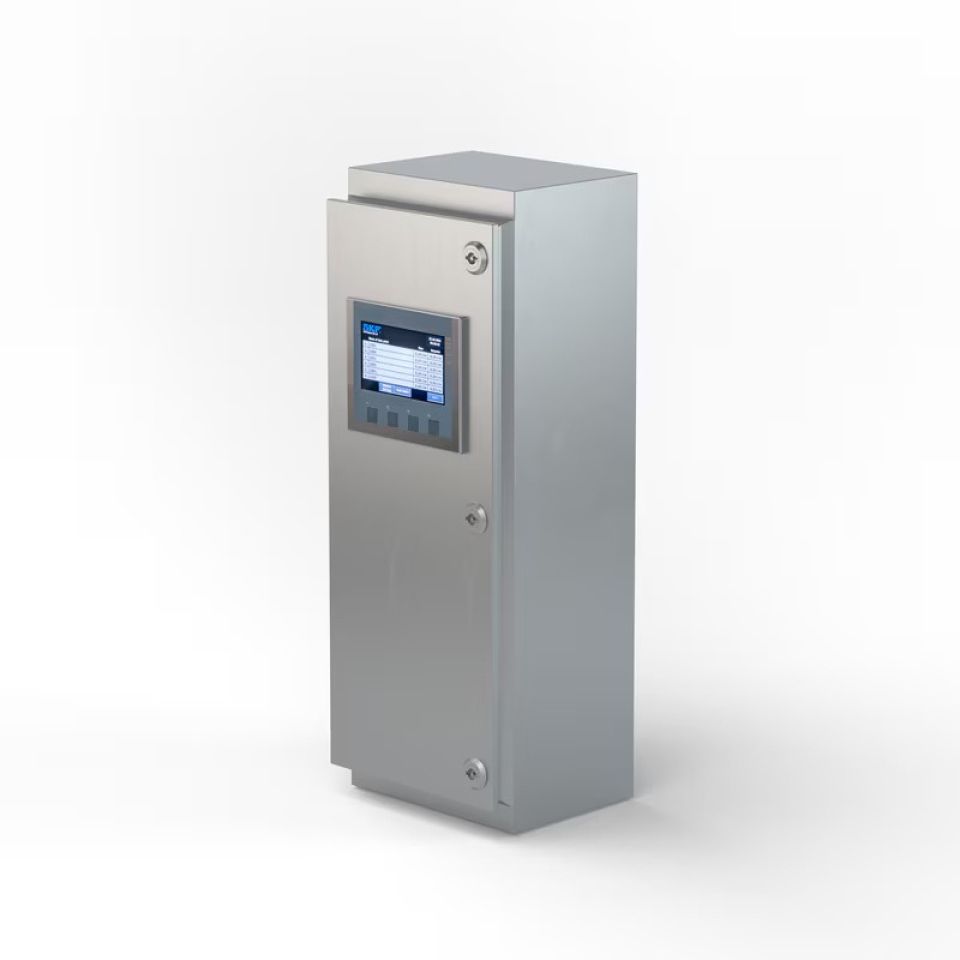

| A765.78.004 | IPM 13 вертикальный | 13 | 200 × 550 × 175 | 7,87 × 21,65 × 6,89 |
| A765.78.002 | IPM 29 горизонтальный | 29 | 700 × 200 × 175 | 27,55 × 7,87 × 6,89 |
| A765.78.005 | IPM 29 вертикальный | 29 | 200 × 700 × 175 | 7,87 × 27,55 × 6,89 |
| A765.78.003 | IPM 45 горизонтальный | 45 | 900 × 200 × 175 | 35,43 × 7,87 × 6,89 |
| A765.78.006 | IPM 45 вертикальный | 45 | 200 × 900 × 175 | 7,87 × 35,43 × 6,89 |
