| Принцип работы | дозирующее устройство | |
| Выходы | от 1 до 6 | |
| Дозирование | 0,05–0,4 см³ | 0,003–0,024 дюйма³ |
| Смазочный материал | пластичная смазка NLGI 0, 1, 2 | |
| Рабочая температура | от −40 до +70 °C | от −40 до +158 °F |
| Рабочее давление | 140–300 бар | 2030–4350 фунтов/дюйм² |
| Давление сброса | ≤60 бар | ≤870 фунтов/дюйм² |
| Материал | сталь, чёрная хромированная, полиуретан | |
| Соединение магистрального трубопровода | G 3/8 для стальной трубы 16 × 2 мм; 0,63 × 0,08 дюйма | |
| Выходное соединение | G 1/8 для трубок/шлангов 4,1 × 2,3 мм; 0,16 × 0,09 дюйма | |
| Точка смазывания | беспаечное соединение труб, DIN 3862 или быстроразъёмное соединение SKF | |
| Размеры | длина: макс. 160 мм ø 28 мм | 6,3 дюйма ø1,1 дюйма |
| Положение монтажа | любое | |

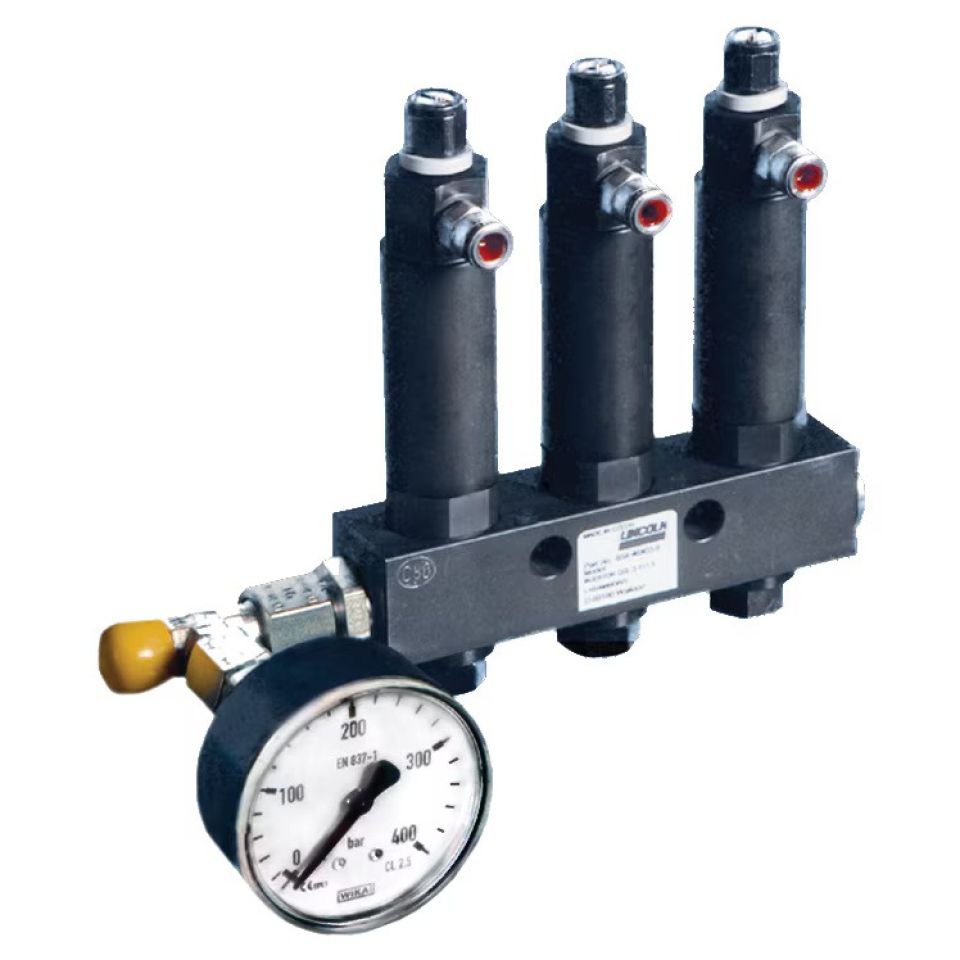

Дозирующие устройства высокого давления QSL
-
Для одномагистральных систем смазывания
Дозирующие устройства QSL рассчитаны на давление 300 бар. В результате пластичная смазка класса NLGI 2 может без проблем перекачиваться при минусовых температурах. Все дозирующие устройства работают независимо друг от друга. Это означает, что в случае блокировки или неисправности одного дозирующего устройства все остальные устройства продолжат подачу смазочного материала. Индикаторный штифт в верхней части сообщает о правильном функционировании каждого дозирующего устройства.
Технические характеристики и преимущества
- Подходят для использования с монтажными панелями с 1–6 каналами в соответствии с количеством точек смазывания. Монтажные панели заказываются отдельно
- Коррозионностойкое покрытие, чёрное хромирование или никелирование поверхности
- Каждый индикаторный штифт обеспечивает визуальный контроль работы
- Простой демонтаж для инспекции или замены
- Управляется через магистральный трубопровод
Области применения
- Возобновляемые источники энергии
- Строительная техника
- Горнодобывающая и горнообогатительная отрасли
- Мало- и среднегабаритное оборудование, промышленное использование
- Грузовые автомобили
