| Принцип работы | дозирующие устройства | |
| Выходы | 6–20 | |
| Смазочный материал | пластичная смазка до класса NLGI 3 включительно масло с вязкостью мин. 12 мм²/с |
|
| Объём дозирования на выход | 0,05–0,6 см³/ход | 0,003–0,037 дюйма³/ход |
| Рабочая температура | от −25 до +90 °C | от −13 до +194 °F |
| Макс. рабочее давление | ||
| масло | 200 бар | 2900 фунтов/дюйм² |
| пластичная смазка | 300 бар | 4350 фунтов/дюйм² |
| Материал | ||
| Входное отверстие, сепаратор, торцевая пластина | оцинкованная сталь/бутадиенакрилонитрильный каучук | |
| сегменты/пластины поршней | оцинкованная сталь | |
| Входное/выходное соединение | ||
| VPKM | M 10 × 1 | |
| VPKG | G 1/8 | |
| Размеры | ||
| мин. | 81,9 × 65 x 34 мм | 3,22 × 2,56 × 1,34 дюйма |
| макс. | 195,3 × 65 × 34 мм | 7,69 × 2,56 × 1,34 дюйма |
| Положение монтажа на оборудовании | ||
| без вибрации | любое | |
| в условиях вибрации | поршень должен располагаться под углом 90° к направлению движения оборудования | |

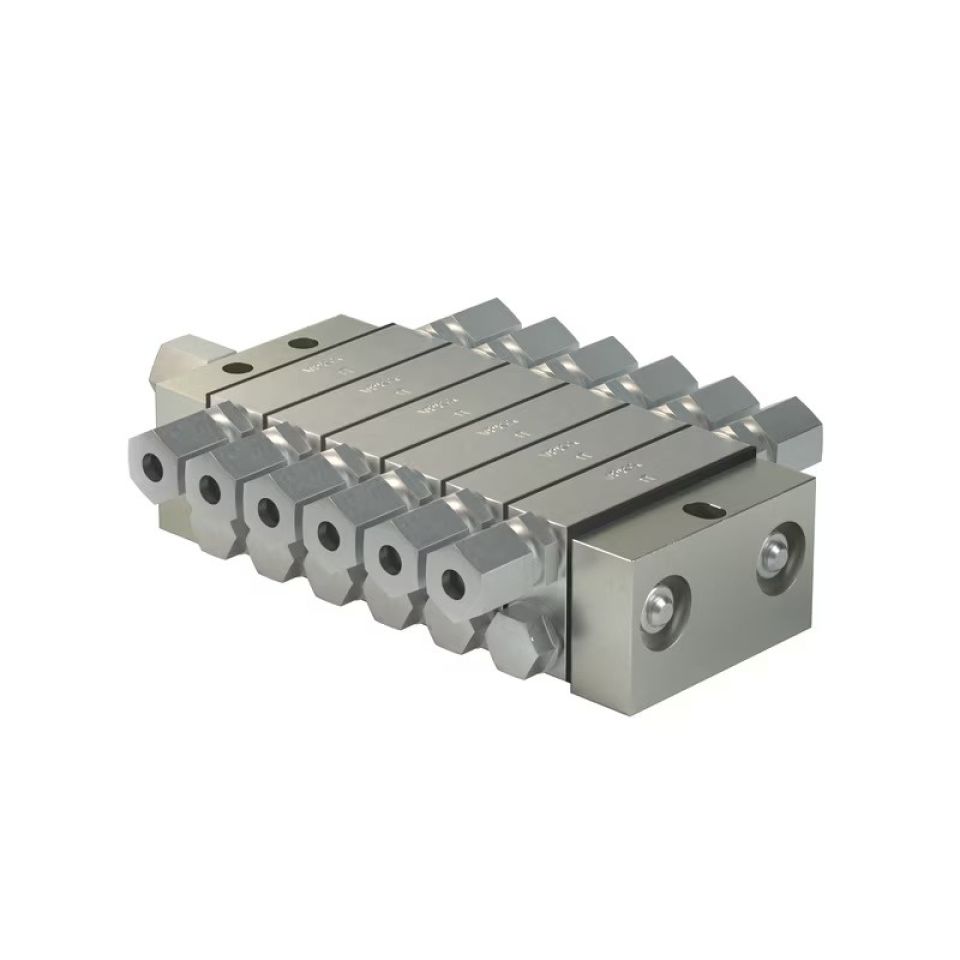

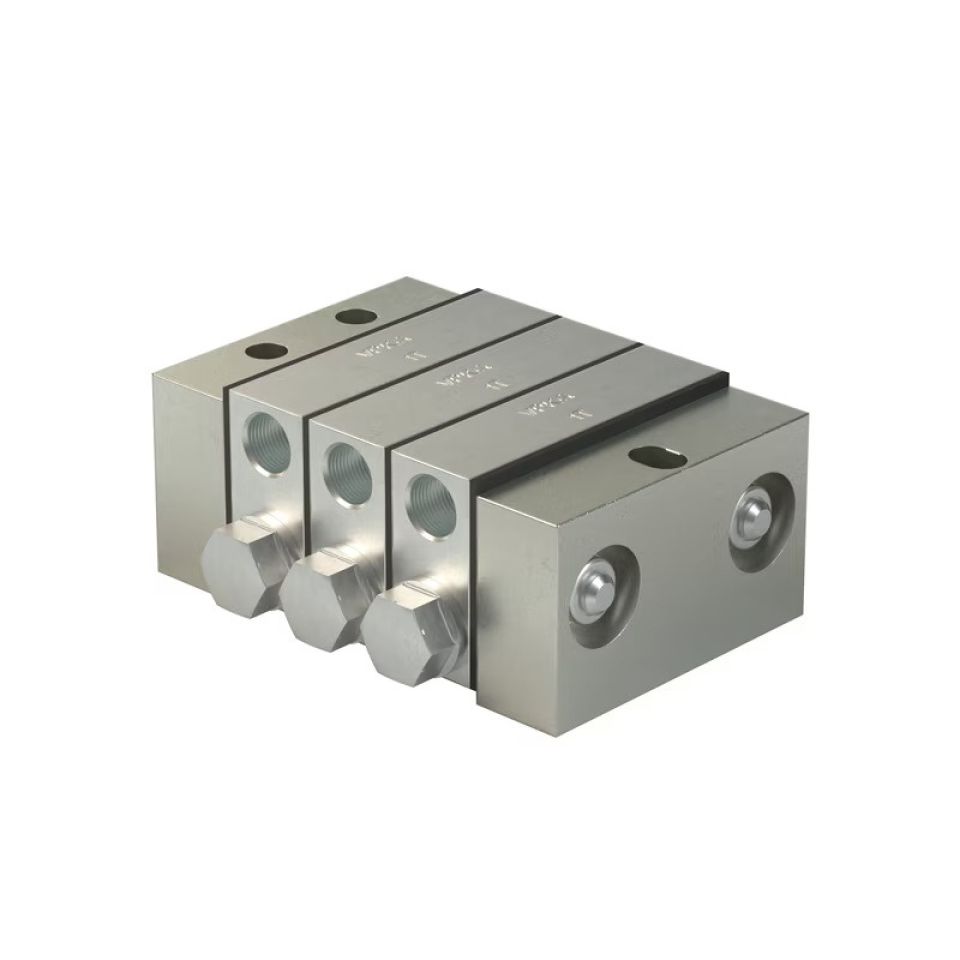

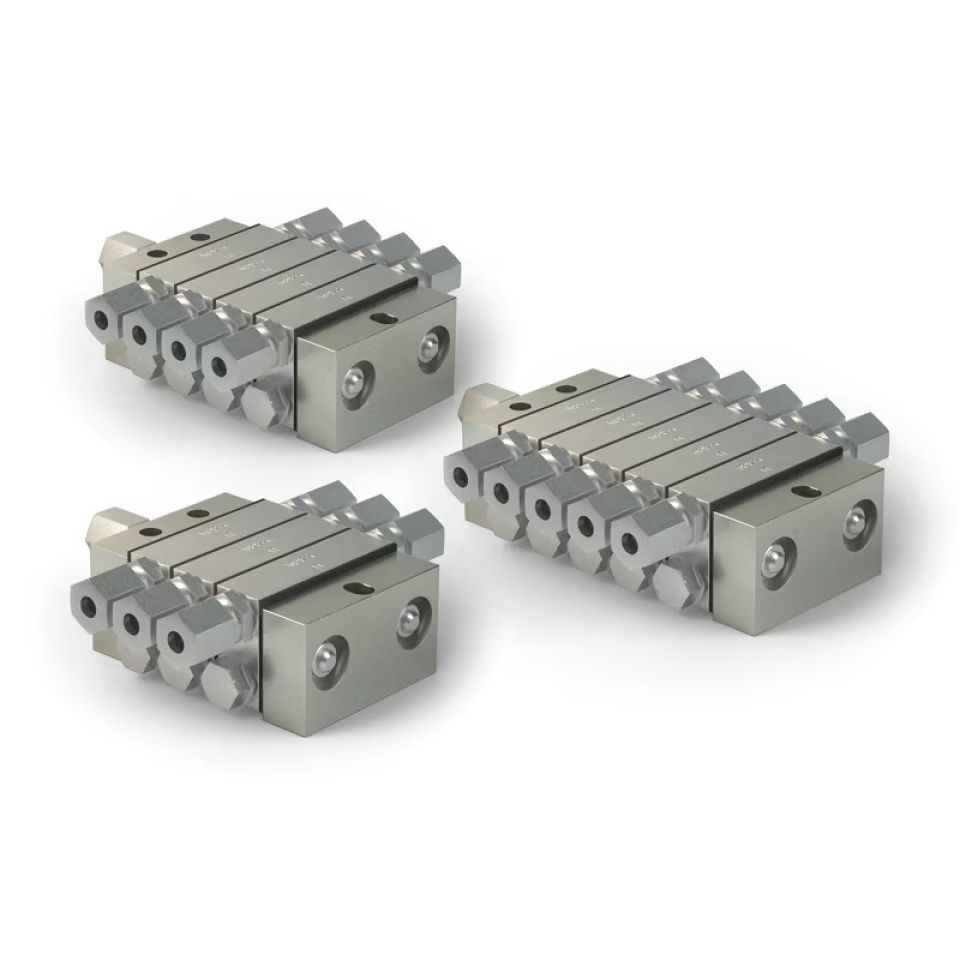

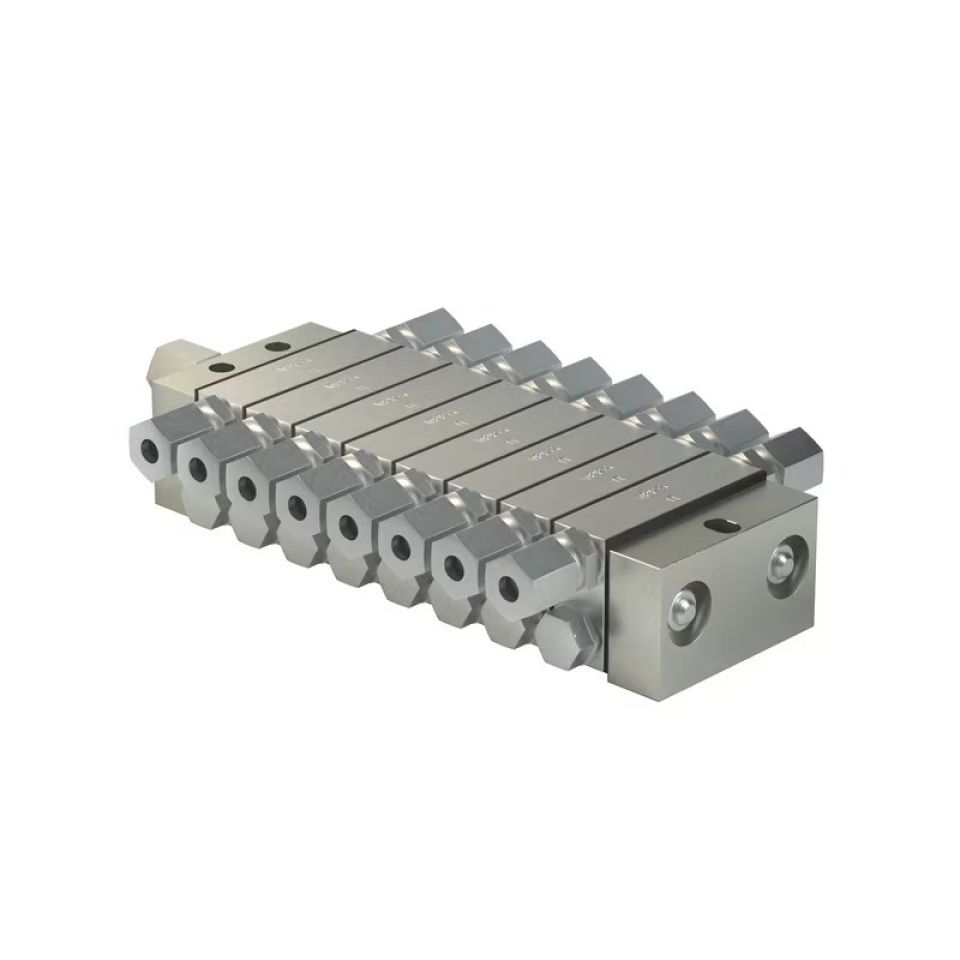

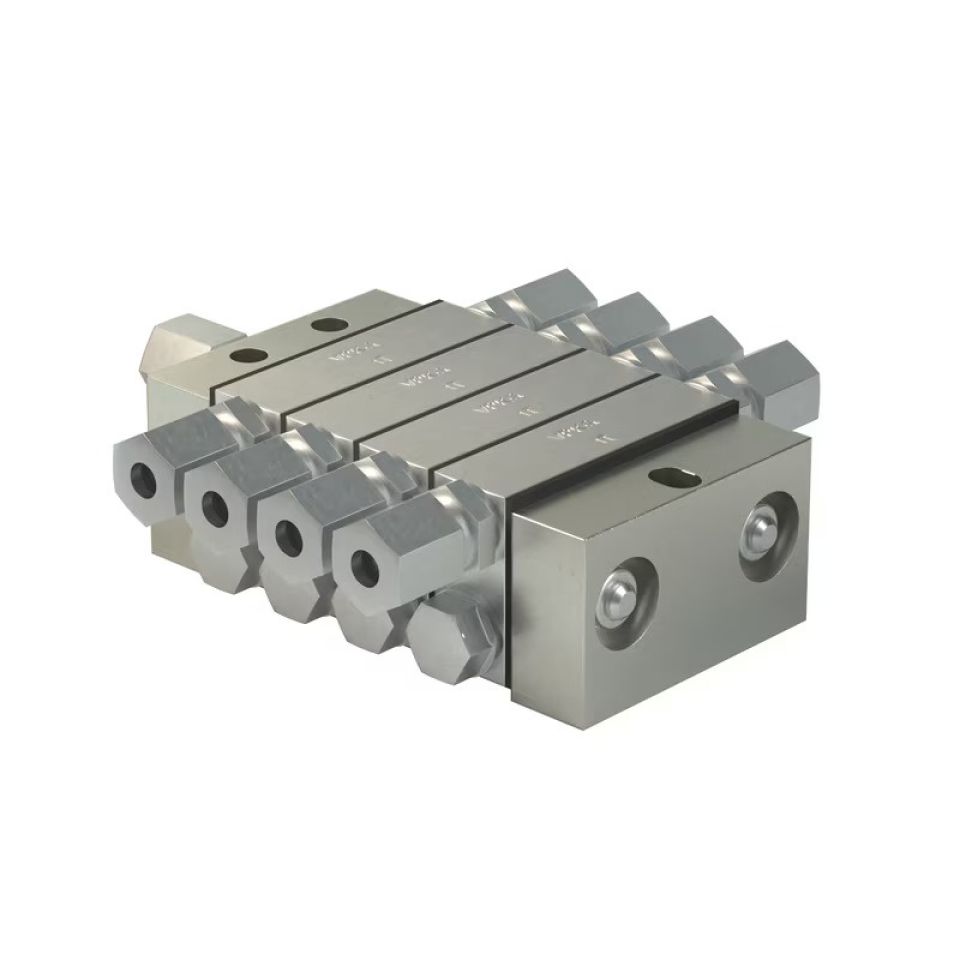

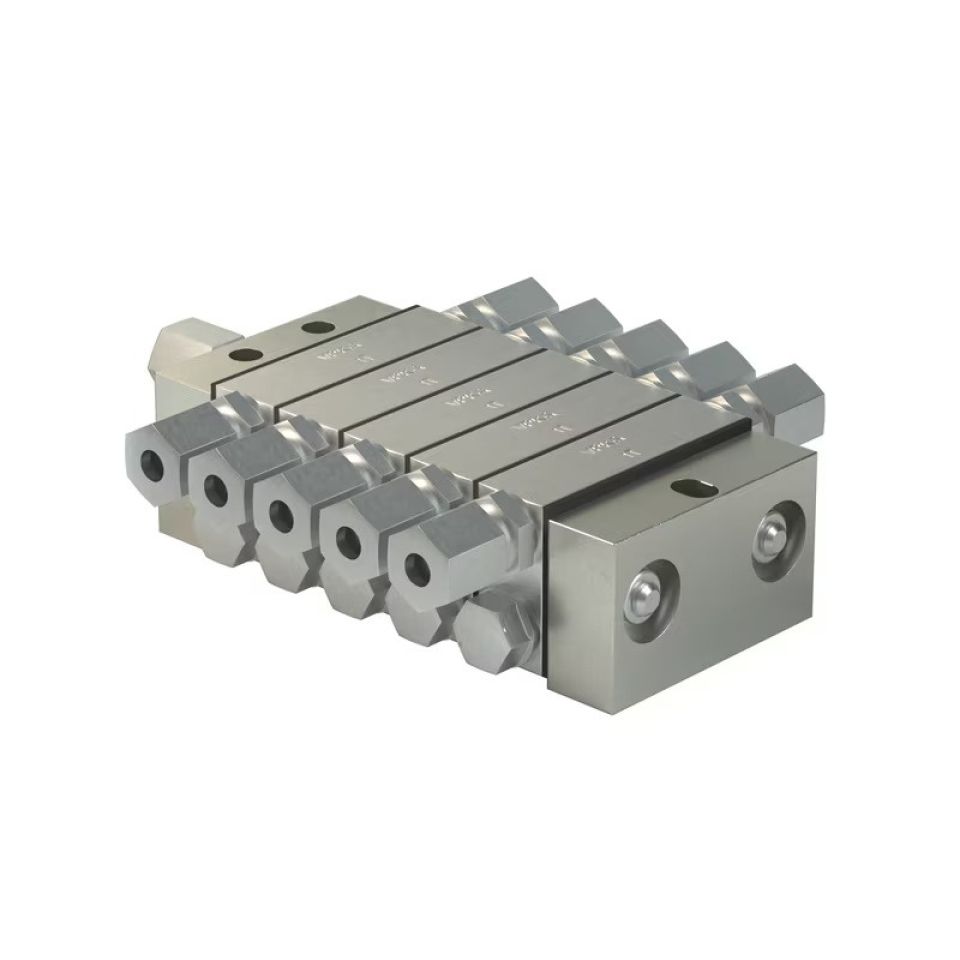

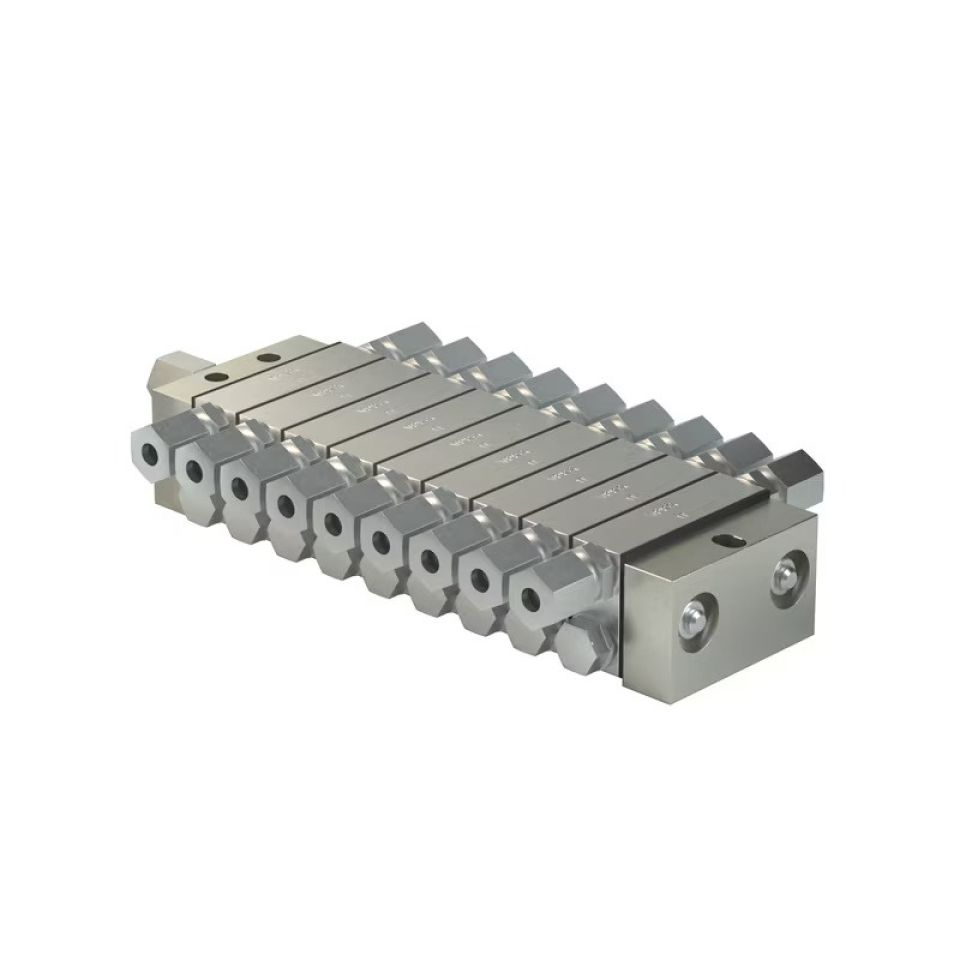

Дозирующие устройства VPK
-
Для последовательных систем смазывания
VPK — это сегментное дозирующее устройство. Его дозирующие сегменты охватывают объём дозирования на выходы и цикл от 0,05 см3 (Т-сегмент = 2 выхода) до 0,6 см3 (S-сегмент = 1 выход). Все сегменты (входные, промежуточные, концевые) удерживаются стяжными шпильками. Подающие трубопроводы герметизируются с помощью пластин для закрытия каналов между сегментами. Требуется использование как минимум трёх промежуточных сегментов.
Технические характеристики и преимущества
- Объёмный расход до 500 см3/мин; 30,5 дюйма3/мин
- Универсальность: непрерывная или периодическая работа системы
- Дозирующие сегменты с изменяемым объёмом дозирования
- Внутреннее объединение выходов
- Опциональный визуальный или электрический мониторинг
- Безопасная герметизация с помощью пластин для закрытия каналов
Области применения
- Машины для металлообработки
- Транспортные средства
- Производственное оборудование в автомобильной промышленности
- Упаковочные машины
- Полиграфическая промышленность
- Строительное и горнодобывающее оборудование
- Сельскохозяйственное оборудование
