| Принцип работы | дозирующее устройство с последующим циклом смазывания 1) | |
| Выходы | 2, 4 или 6 | |
| Объём дозирования | ||
| 0,05–1,00 см³ | 0,003–0,061 дюйма³ | |
| Смазочный материал | жидкая смазка NLGI 000, 00 | |
| Рабочая температура | от −25 до +80 °C | от −13 до +176 °F |
| Рабочее давление | мин. 20 бар макс. 80 бар |
мин. 290 фунтов/дюйм² макс. 1160 фунтов/дюйм² |
| Давление сброса | макс. 1 бар | макс. 14,5 фунта/дюйм² |
| Материал | литой цинк, латунь, сталь, плоская шайба (медь), бутадиенакрилонитрильный каучук | |
| Соединение магистрального трубопровода | различные фитинги для трубки ø 6 – 10 мм или заглушки для резьбы M8x1 |
ø 0,236–0,393 дюйма
|
| Выходное соединение | трубка ø 4 мм дозирующий ниппель (VS) с быстроразъёмным соединением SKF дозирующий ниппель (00) для беспаечного соединения труб (DIN 3862) |
ø 0,16 дюйма
|
| Размеры | мин. 62 × 83,5 × 52 мм макс. 130,5 × 83,5 × 58 мм |
2,440 × 3,287 × 2,047 дюйма 5,118 × 3,287 × 2,283 дюйма |
| Положение монтажа | любое | |

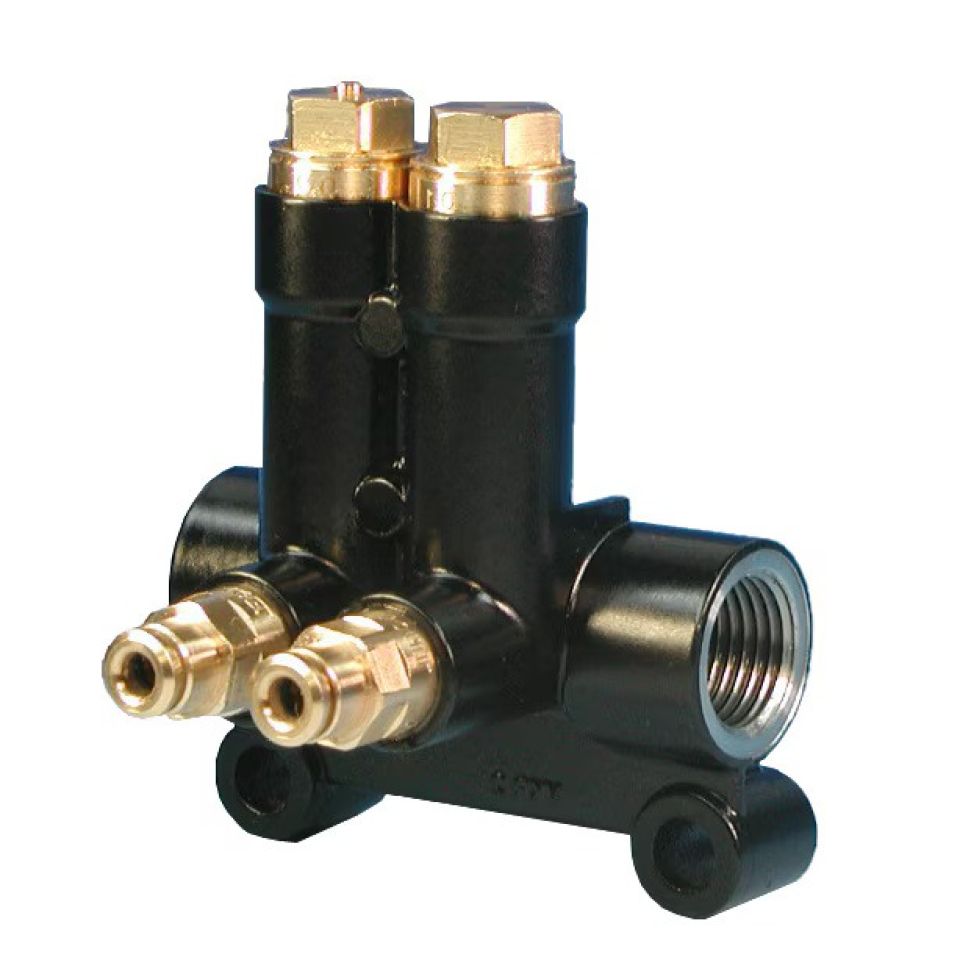

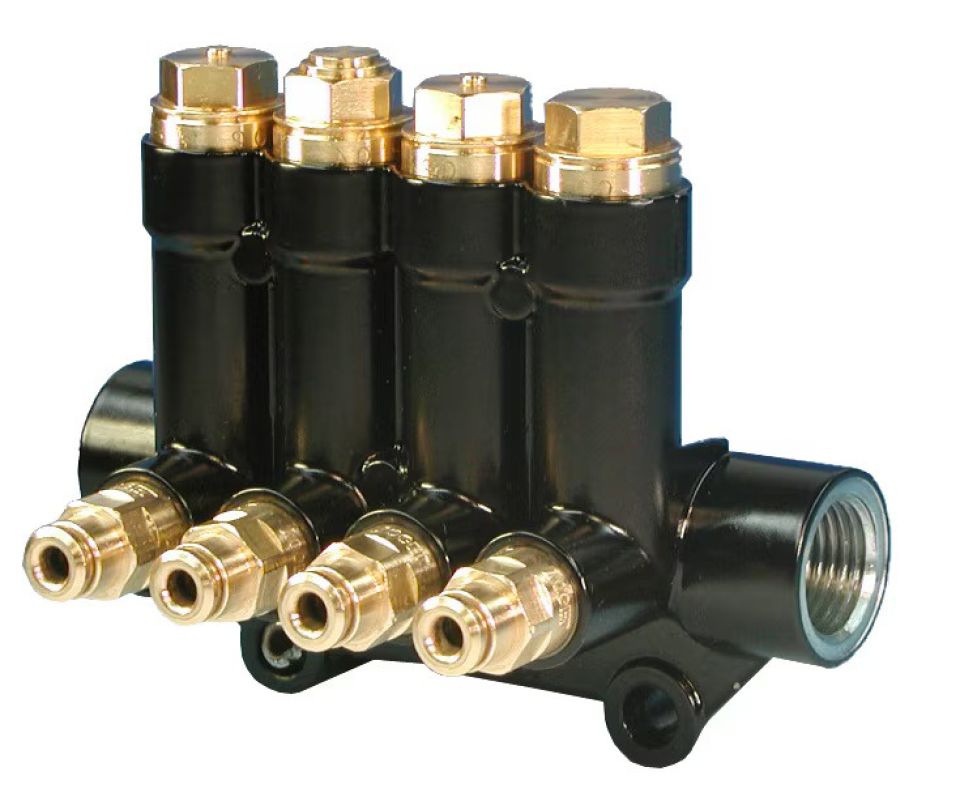

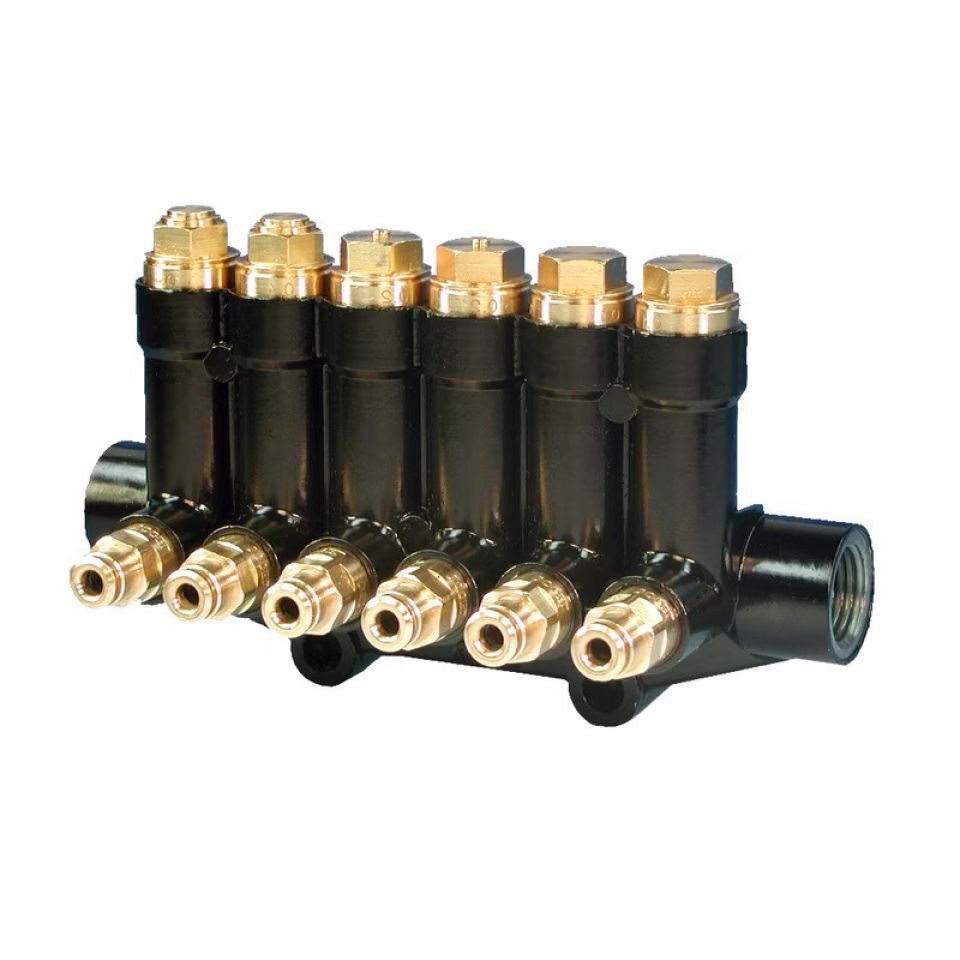

Дозирующие устройства VN с последующим циклом смазывания
-
Для одномагистральных систем смазывания
Дозирующие устройства серии VN с последующим циклом смазывания предназначены для одномагистральных систем смазывания жидкой смазкой и предлагаются в исполнениях с 2, 4 или 6 каналами. Эти дозирующие устройства устанавливаются непосредственно на транспортное средство или строительное оборудование, которое требует смазывания. Дозирующие устройства серии VN с фитингами для соединения магистрального трубопровода можно заказать, выбрав соответствующий код заказа.
Технические характеристики и преимущества
- Выбор дозирующего устройства с 2, 4 или 6 каналами в соответствии с количеством точек смазывания
- Установка непосредственно на транспортное средство/оборудование, которое требует смазывания
- Выбор дозирующих ниппелей и вставных/резьбовых фитингов для соединений трубопровода подачи или магистрального трубопровода
- Простая регулировка дозирования благодаря замене дозирующих ниппелей
- Чёрная анодированная поверхность для оптимальной защиты от коррозии
Области применения
- Грузовые автомобили
- Строительная техника
