| Принцип работы | дозирующие устройства | |
| Выходы | 6–22 | |
| Смазочный материал | Пластичная смазка до класса консистенции NLGI 2 включительно масло не менее 40 мм²/с | |
| Объём дозирования на цикл подачи и выход | 0,2 см³ | 0,01 дюйма³ |
| Рабочая температура | от −40 до +200 °C | от −40 до +390 °F |
| Рабочее давление | макс. 350 бар | 5075 фунтов/дюйм² |
| Материалы | чёрная хромированная сталь нержавеющая сталь | |
| Входное соединение | G 1/8 или 1/8 NPTF | |
| Выходное соединение | M 10 × 1 | |
| Размеры | ||
| мин. | 60 x 60 x 30 мм | 2,36 x 2,36 x 1,18 дюйма |
| макс. | 180 x 60 x 30 мм | 7,08 x 2,36 x 1,18 дюйма |
| Положение монтажа | любое | |

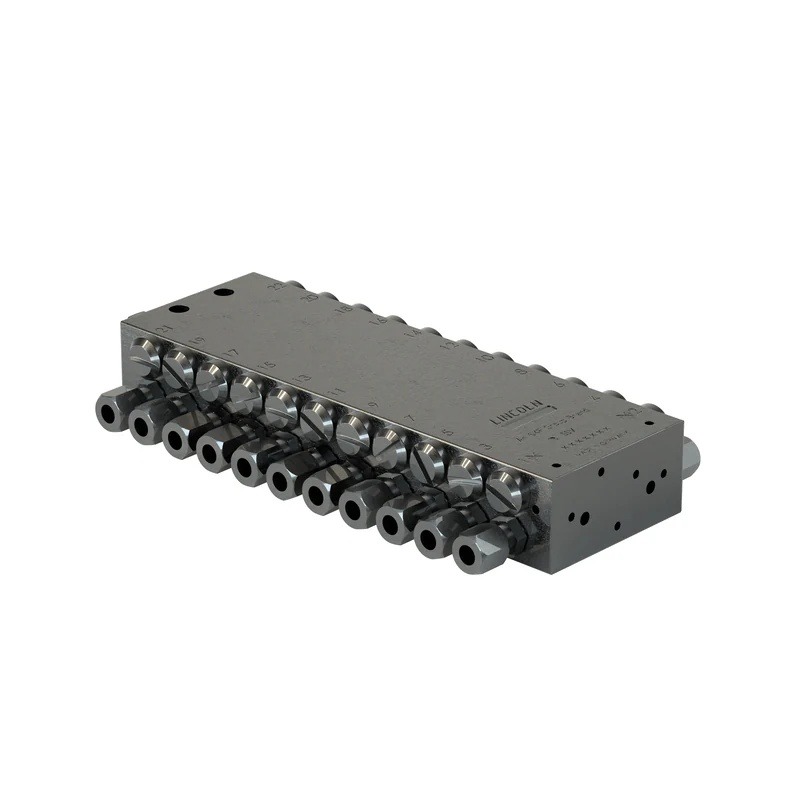

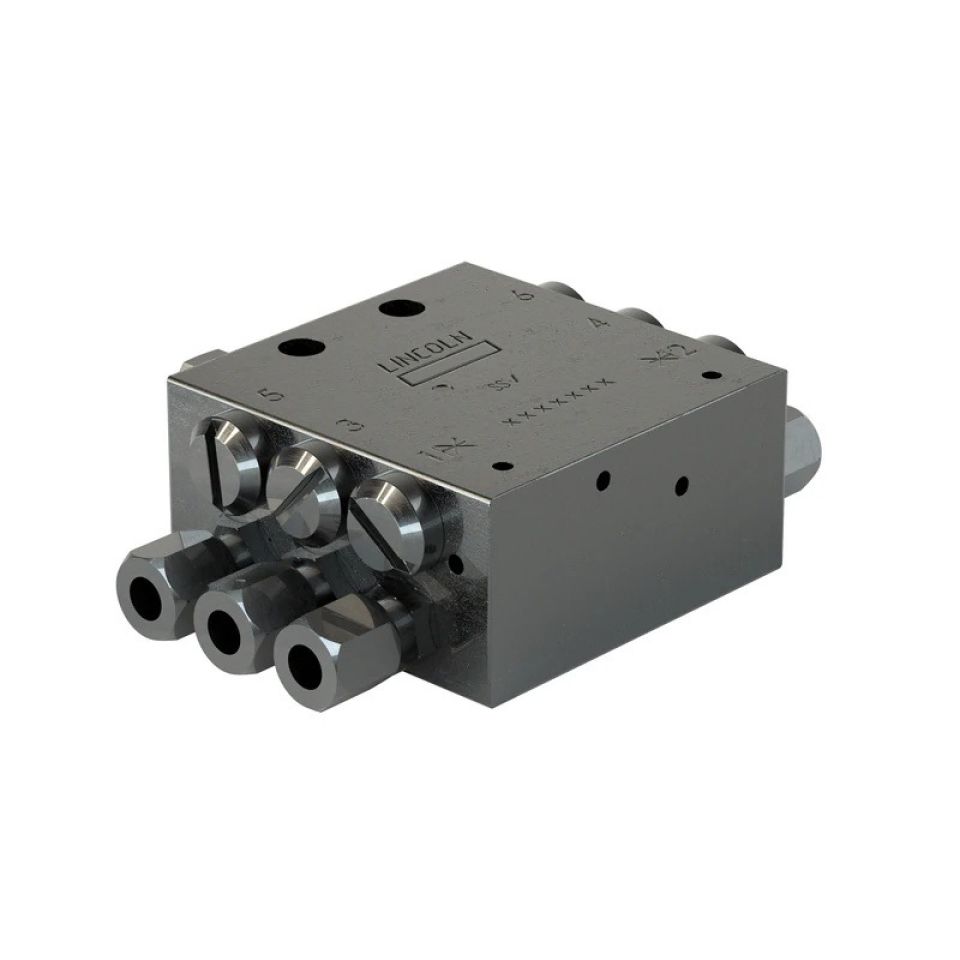

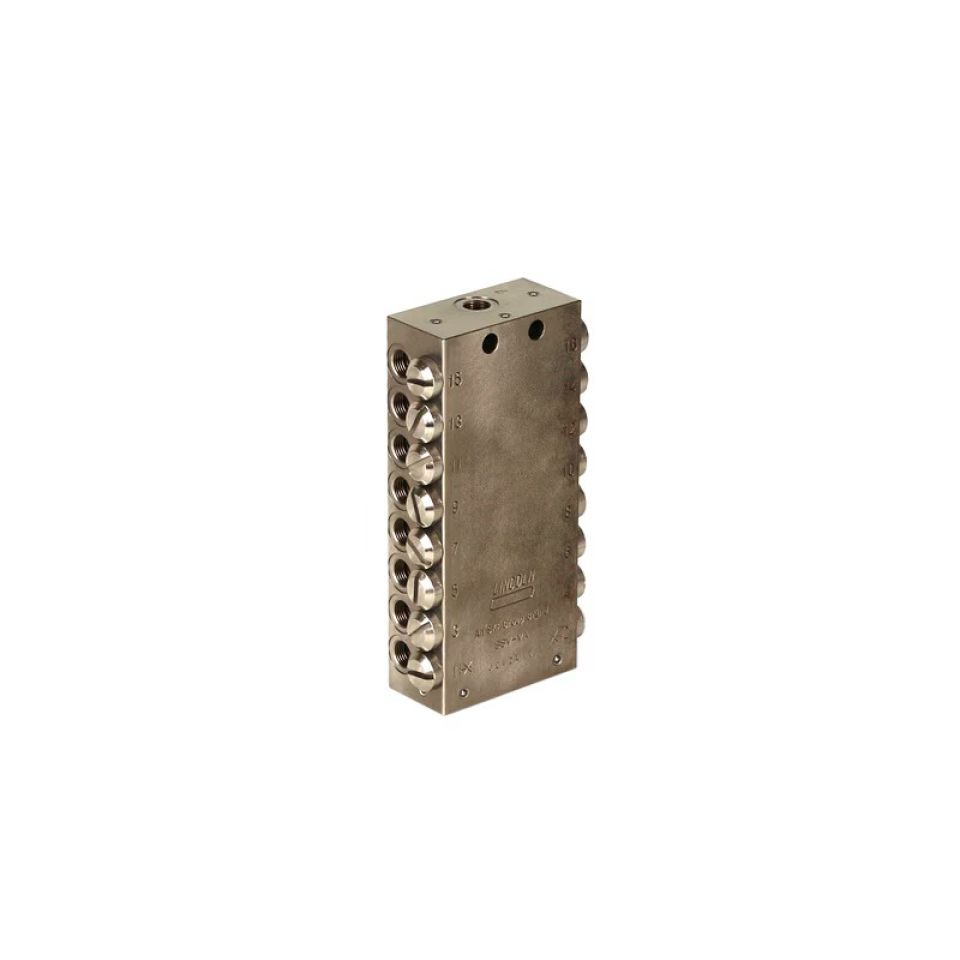

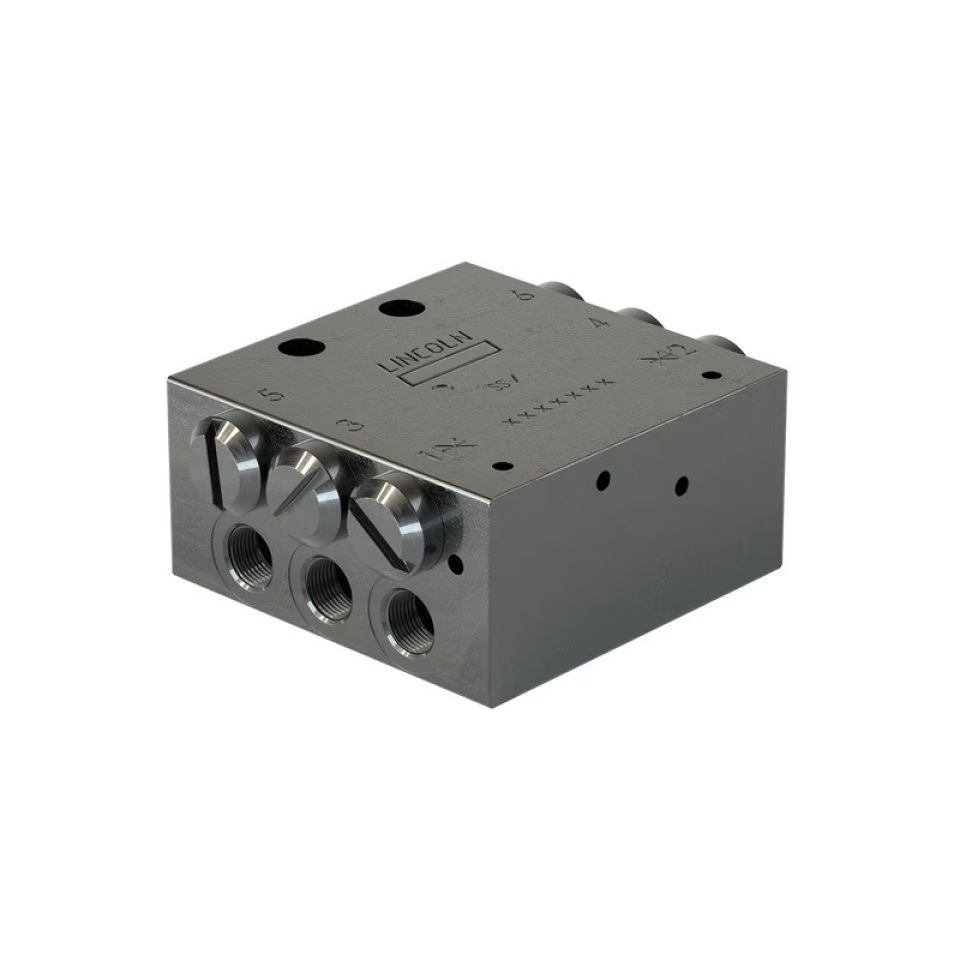

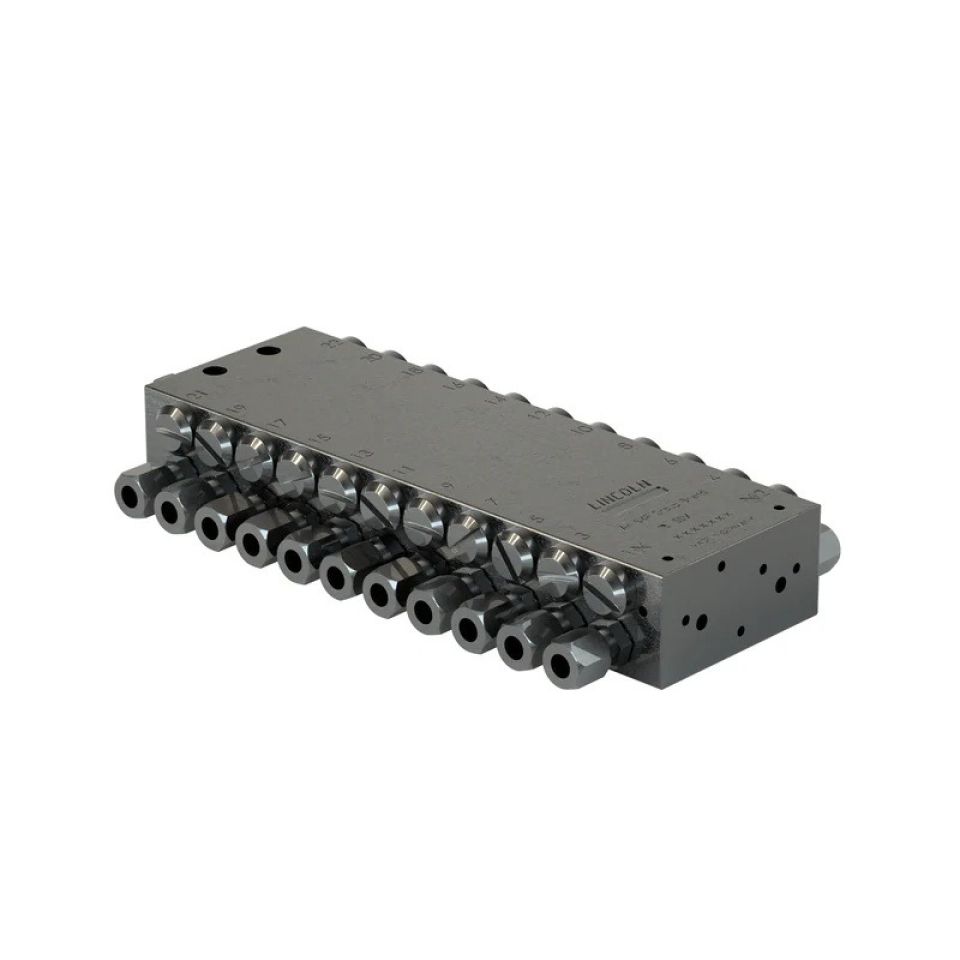

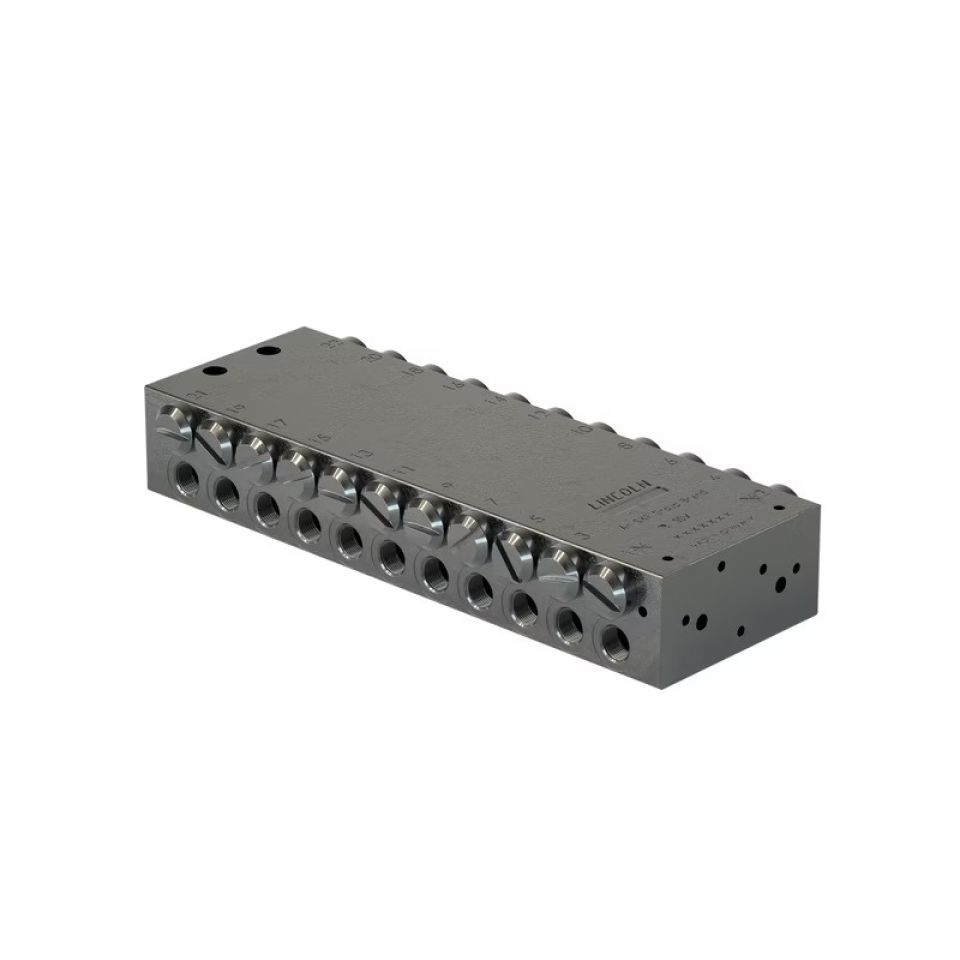

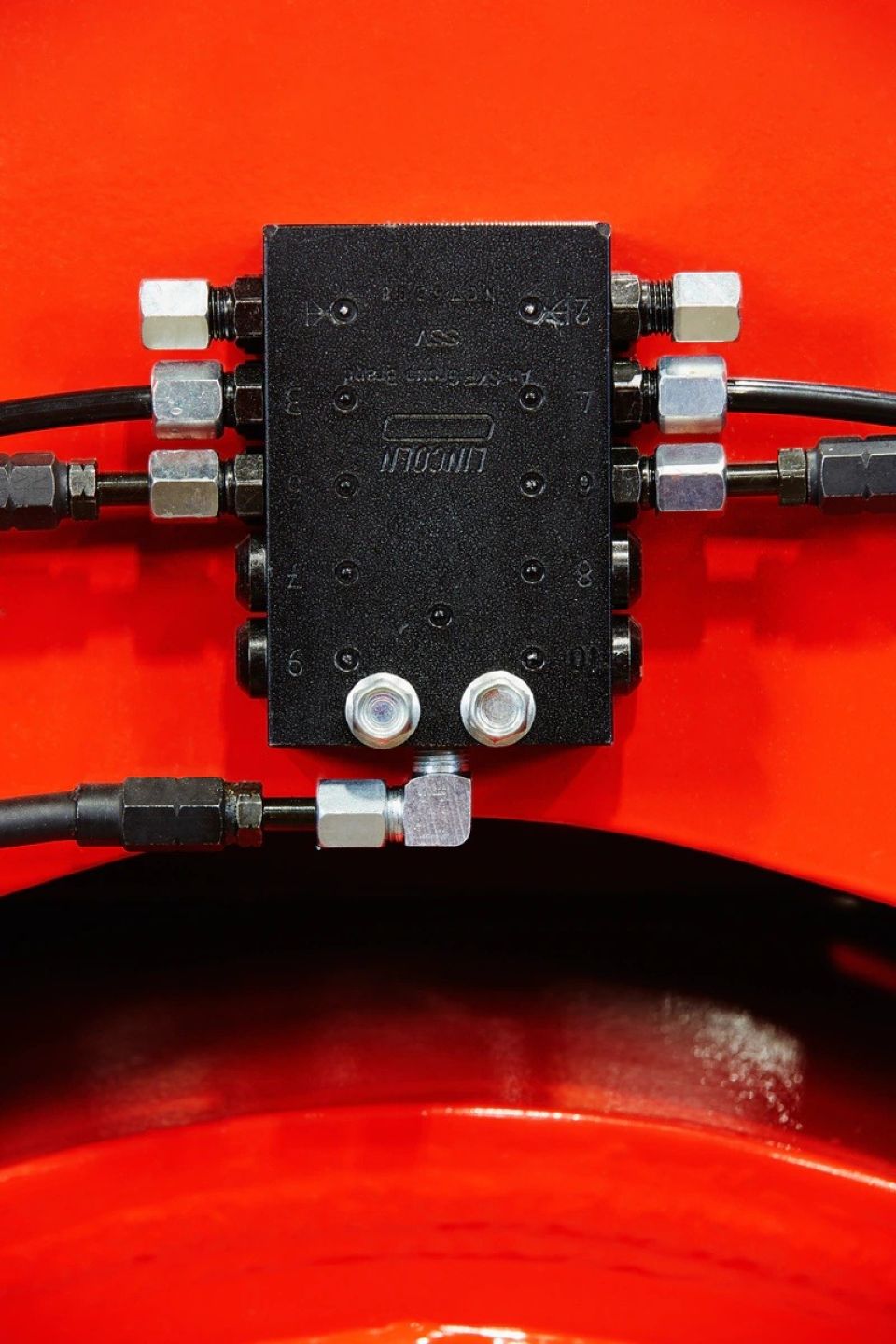

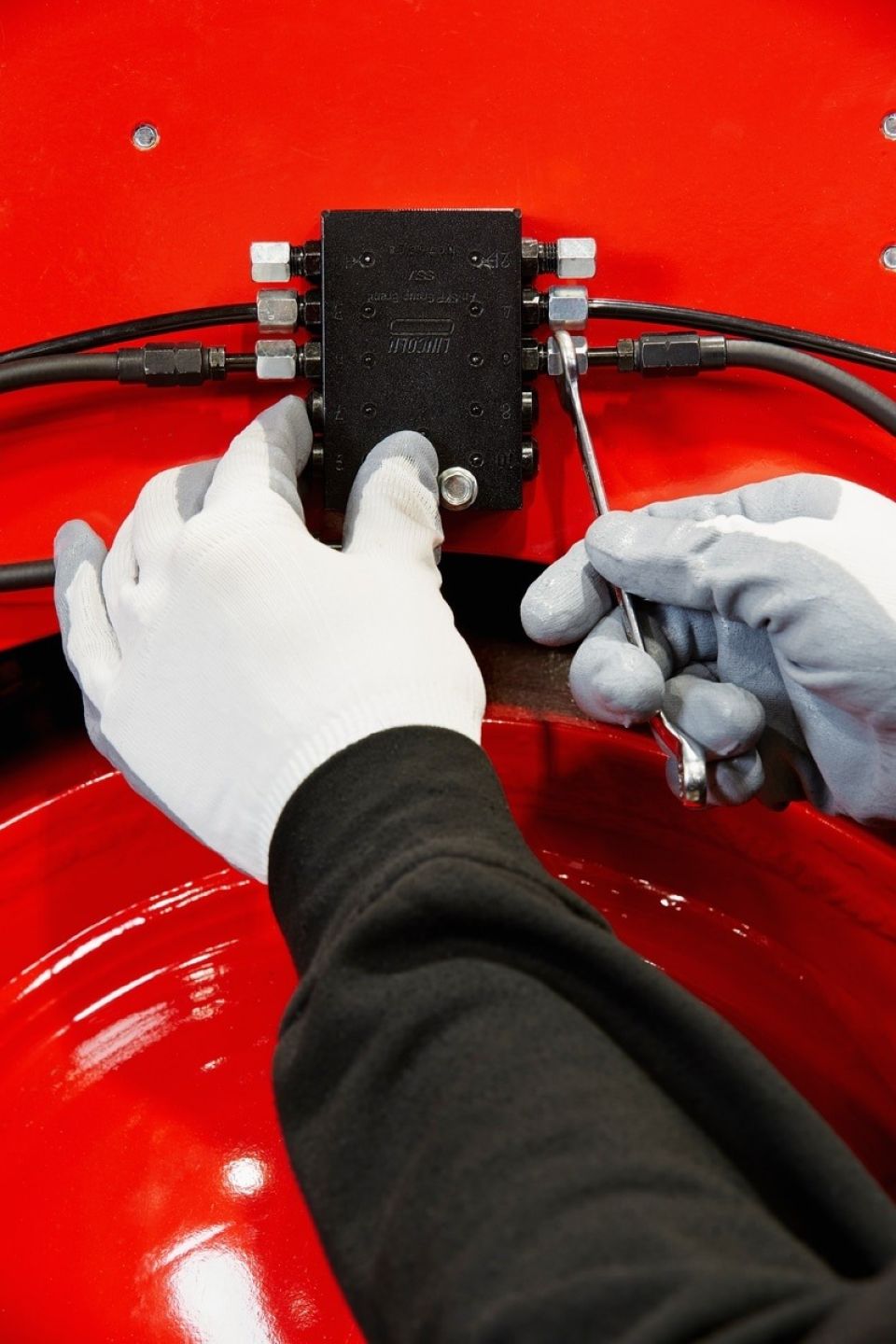

Дозирующие устройства SSV блочной конструкции
-
Для последовательных систем смазывания
SSV — это одноблочные последовательные дозирующие устройства, обеспечивающие надлежащее распределение смазочного материала заданного количества. SSV можно использовать при высоком противодавлении, они идеально подходят для широкого диапазона температур. Максимальное рабочее давление — 350 бар. Дозирующие устройства SSV выпускаются в разных исполнениях: от 6 до 22 выходных патрубков. Выпускаются с индикаторным штифтом для визуального мониторинга системы или с датчиком поршня для электрического мониторинга системы.
Особенности и преимущества
- До 22 выходных патрубков
- Высокое рабочее давление
- Выпускается из различных материалов
- Точное дозирование смазочного материала
- Уникальная технология внутреннего соединения выходов

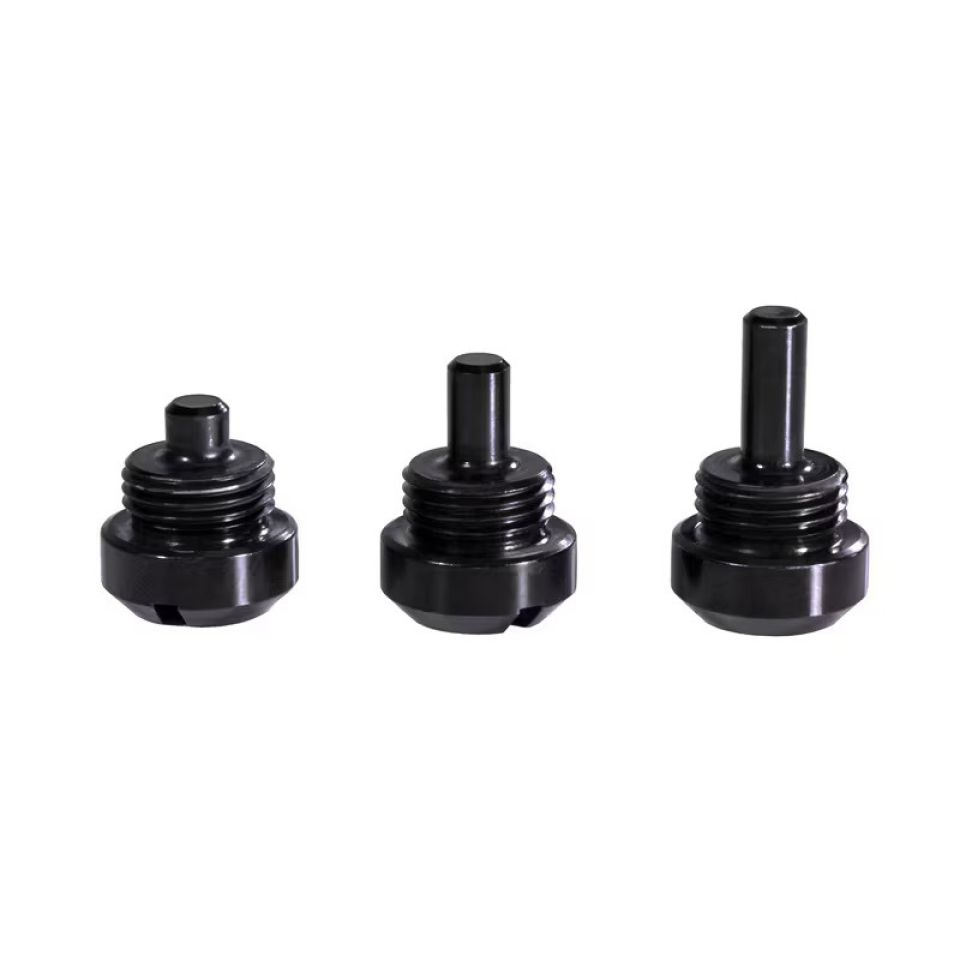

- По запросу оснащается штифтом для визуального мониторинга или датчиком поршня для электрического мониторинга
Области применения
- Строительное и горнодобывающее оборудование
- Сельскохозяйственное оборудование
- Промышленное оборудование
- Возобновляемые источники энергии
Принцип работы
Информация для заказа
| Выходные патрубки | Дозирующее устройство SSV, стандартное исполнение | Дозирующее устройство SSV, вкл. индикаторный штифт для визуального контроля | Дозирующее устройство SSV, вкл. аварийный смазочный штуцер | Дозирующее устройство SSV, вкл. бесконтактное реле для электрического контроля, кабель (3 м, 9,8 фута), без штекера | Дозирующее устройство SSV, вкл. индикаторный штифт и бесконтактное реле для электрического контроля, кабель (2 м, 6,6 фута), без штекера | Дозирующее устройство SSV, вкл. датчик поршня для электрического контроля с соединением M12, 3 жилы |
| K | E | N | KN | NP | ||
| 6 | 619-26473-1 | 619-26474-3 | 619-77345-1 | 619-28257-1 | 619-27613-1 | 619-29050-1 |
| 8 | 619-25730-2 | 619-25754-4 | 619-77346-1 | 619-28258-1 | 619-27614-1 | 619-29051-1 |
| 10 | 619-26841-1 | 619-26842-2 | 619-77347-1 | 619-28259-1 | 619-27615-1 | 619-29052-1 |
| 12 | 619-25731-2 | 619-25755-4 | 619-77348-1 | 619-28260-1 | 619-27616-1 | 619-29674-1 |
| 14 | 619-28862-1 | 619-28871-1 | 619-77349-1 | 619-28890-1 | 619-29028-1 | 619-29387-1 |
| 16 | 619-28863-1 | 619-28872-1 | 619-77350-1 | 619-28907-1 | 619-28905-1 | 619-29951-1 |
| 18 | 619-28864-1 | 619-28873-1 | 619-77351-1 | 619-28957-1 | 619-28959-1 | 619-29139-1 |
| 20 | 619-28865-1 | 619-28874-1 | 619-77352-1 | 619-28935-1 | 619-28934-1 | 619-77301-1 |
| 22 | 619-28866-1 | 619-28875-1 | 619-77353-1 | 619-29015-1 | 619-77461-1 | 619-29973-1 |
| Выходные патрубки | Дозирующее устройство SSV, стандартное исполнение | Дозирующее устройство SSV, вкл. индикаторный штифт для визуального контроля | Дозирующее устройство SSV, вкл. аварийный смазочный штуцер | Дозирующее устройство SSV, вкл. датчик поршня для электрического контроля с соединением M12, 3 жилы |
| K | E | NP | ||
| 6 | 619-27471-1 | 619-26472-1 | 619-77680-1 | 619-29929-1 |
| 8 | 619-27473-1 | 619-27474-1 | 619-77681-1 | 619-29322-1 |
| 10 | 619-27475-1 | 619-27476-1 | 619-77682-1 | 619-29970-1 |
| 12 | 619-27477-1 | 619-27478-1 | 619-77683-1 | 619-29971-1 |
| 14 | 619-29063-1 | 619-29067-1 | 619-77684-1 | 619-29993-1 |
| 16 | 619-29064-1 | 619-29068-1 | 619-77685-1 | 619-29994-1 |
| 18 | 619-29065-1 | 619-29069-1 | 619-77686-1 | 619-77178-1 |
| 20 | 619-29066-1 | 619-29074-1 | 619-77687-1 | — |
| 22 | 619-29775-1 | 619-77910-1 | 619-77688-1 | 619-77179-1 |
| Выходные патрубки | Дозирующее устройство SSV, стандартное исполнение | Дозирующее устройство SSV, вкл. индикаторный штифт для визуального контроля |
| K | ||
| 6 | 619-27824-1 | 619-28840-1 |
| 8 | 619-27825-1 | 619-28841-1 |
| 10 | 619-27889-1 | 619-28842-1 |
| 12 | 619-27900-1 | 619-28843-1 |
| Выходные патрубки | Дозирующее устройство SSV, стандартное исполнение | Дозирующее устройство SSV, вкл. индикаторный штифт для визуального контроля |
| K | ||
| 6 | 619-27121-1 | 619-27122-1 |
| 8 | 619-26396-2 | 619-26646-2 |
| 10 | 619-26844-1 | 619-26845-2 |
| 12 | 619-26398-2 | 619-26648-2 |
| 14 | 619-29400-1 | 619-28899-1 |
| 16 | 619-29401-1 | 619-28900-1 |
| 18 | 619-77828-1 | 619-28901-1 |
| 20 | 619-77829-1 | 619-28902-1 |
| 22 | — | 619-77254-1 |
| Выходные патрубки | Дозирующее устройство SSV, стандартное исполнение | Дозирующее устройство SSV, вкл. индикаторный штифт для визуального контроля |
| K | ||
| 6 | 619-27792-1 | 619-27793-1 |
| 8 | 619-27796-1 | 619-27797-1 |
| 10 | 619-27800-1 | 619-27801-1 |
| 12 | 619-27804-1 | 619-27805-1 |
| 14 | — | 619-77101-1 |
| Выходные патрубки | Дозирующее устройство SSV, стандартное исполнение | |
| 6 | 619-78102-1 | |
| 8 | 619-78103-1 | |
| 10 | 619-78104-1 | |
| 12 | 619-78105-1 | |
| 14 | 619-78106-1 | |
| 16 | 619-78114-1 | |
| 18 | 619-78115-1 | |
| 20 | 619-78116-1 | |
| 22 | 619-78117-1 | |
Принадлежности
| Номер детали | Обозначение | Материал | Трубопровод, ∅ | Соединение |
| 226-14091-6 | RV 6511-4-M 10×1-S02 | никелированная латунь | 4 | пластмассовая трубка |
| 226-14091-4 | RVM 6511-6M 10×1-S01 | никелированная латунь | 6 | штуцер пластмассовой трубки с канавкой |
| 226-14091-2 | RV 6511-6-M 10×1-S01 | никелированная латунь | 6 | пластмассовая трубка |
| 226-14091-8 | WRVM 6521-6-M 10×1 корпус клапана 90° | никелированная латунь | 6 | штуцер пластмассовой трубки с канавкой |
| 226-14091-9 | WRV 6511-6-M 10×1 корпус клапана 90° | никелированная латунь | 6 | пластмассовая трубка |
| Номер детали | Описание | Материал | Трубопровод, ∅ | |
| 504-30345-2 | обратный клапан в сборе | сталь, чёрная хромированная | 4 | |
| 504-30344-4 | обратный клапан в сборе | сталь, чёрная хромированная | 6 | |
| 504-31864-1 | обратный клапан в сборе | сталь, чёрная хромированная | 8 | |
| 504-31863-1 | обратный клапан в сборе | сталь, чёрная хромированная | 8 | |
| 504-31709-1 | обратный клапан в сборе | нержавеющая сталь, 1 4571 | 4 | |
| 504-31705-1 | обратный клапан в сборе | нержавеющая сталь, 1 45716 | ||
| Номер детали | Описание |

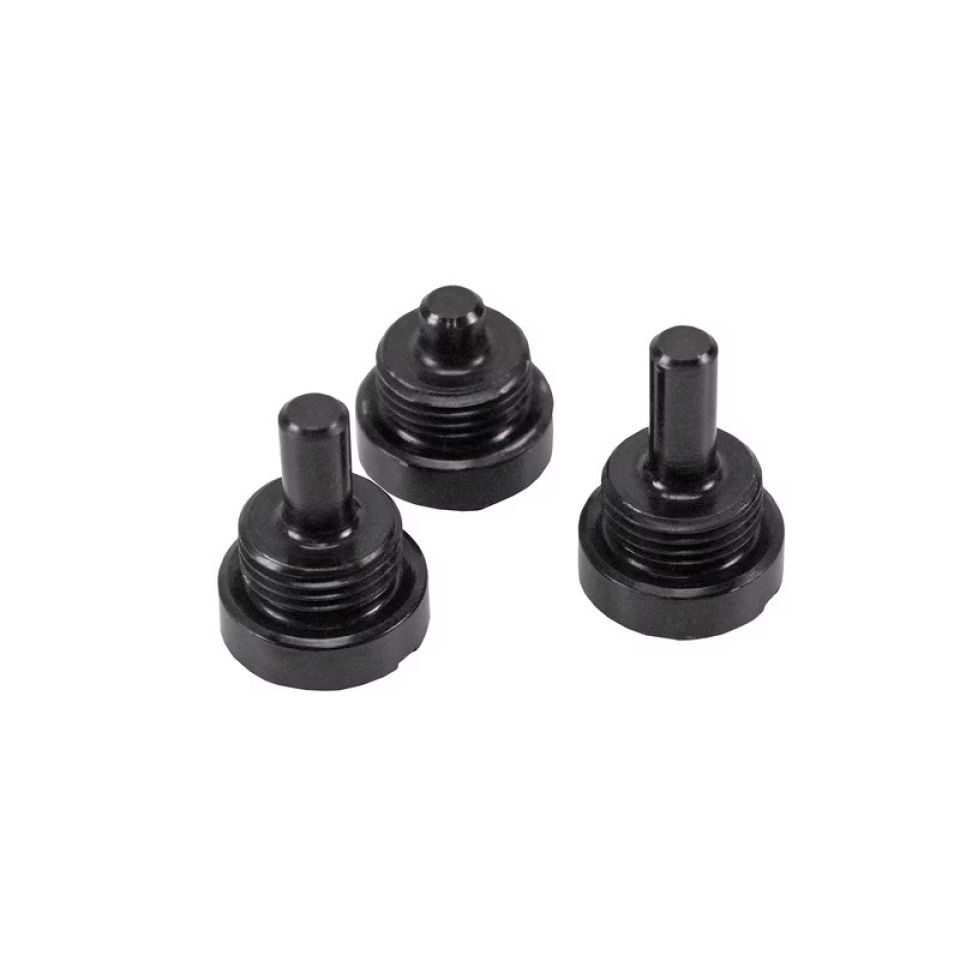

| 303-17499-3 | заглушка для выходов с уплотнительной кромкой, сталь |
| 303-19346-2 | заглушка для выходов с уплотнительной кромкой, нержавеющая сталь |
| 219-13798-3 | O-образное кольцо для заглушки из нержавеющей стали; если после затягивания на 18 Н·м не обеспечена герметичность |
| 404-22614-1 | специальная отвёртка для заглушек на дозирующих устройствах SSV |
| Номер детали | Описание | Материал | Трубопровод, ∅ |
| 519-31826-1 | наружный соединительный элемент для выходов 1 и 2 | сталь, чёрная хромированная | 6 |
| Номер детали | Описание |
| Универсальный/биполярный датчик поршня | |
| 234-13163-9 | универсальный датчик поршня |
| 234-11454-1 | биполярный датчик поршня |

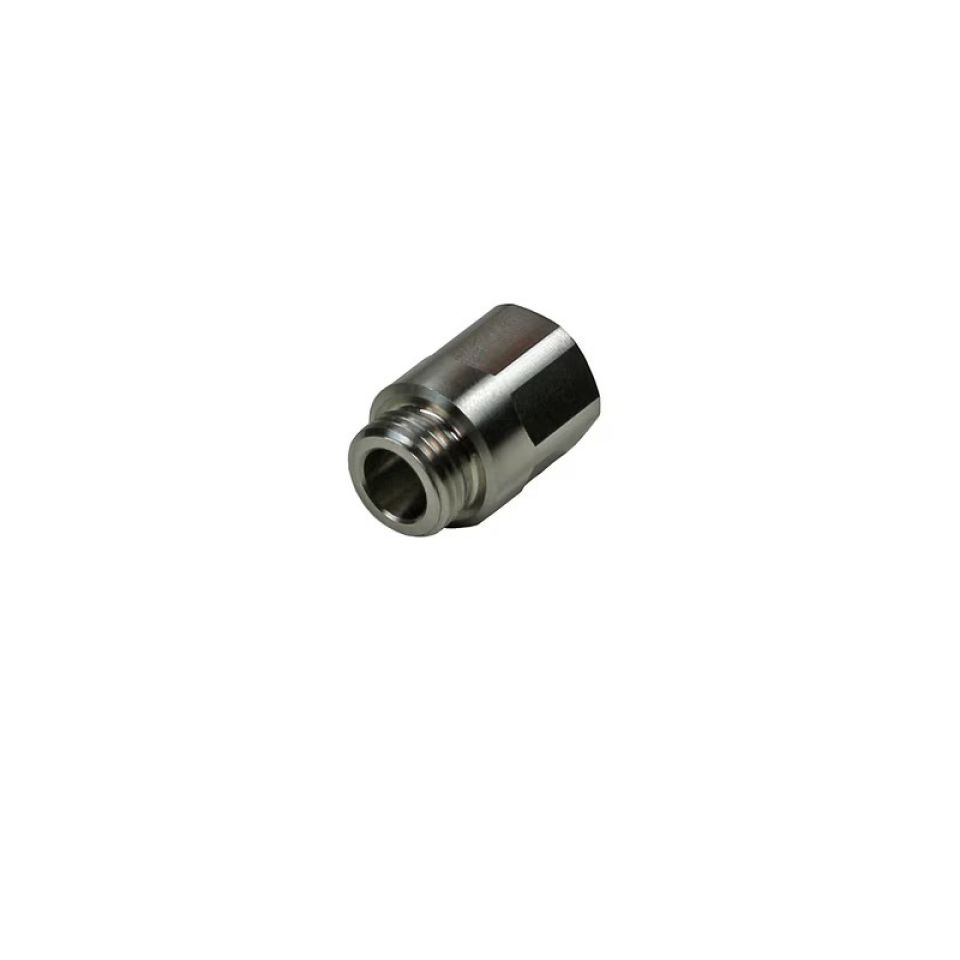

| 419-74031-1 | переходник SSV/SSVD |
| 237-13442-4 | штекер |
| 237-13442-6 | штекер угловой, 90°, с кабелем длиной 5 м (16,5 фута) |
| 236-10022-7 | прямой штекер с кабелем длиной 10 м (33 фута) |
| Датчик поршня с кабелем | |
| 664-85282-7 | датчик поршня с кабелем, 3 м (10 футов) |
| 664-85282-6 | датчик поршня из нержавеющей стали с кабелем, 3 м (10 футов) |
| 664-85282-8 | датчик поршня с кабелем, 5 м (16,5 фута) |
| Датчик поршня с кабелем и байонетным штекером | |
| 664-85242-2 | датчик поршня с кабелем, 3 м (10 футов), байонетный штекер |
| 664-85242-5 | датчик поршня с кабелем, 7 м (10 футов), байонетный штекер |
| Номер детали | Описание | Давление | |
| бар | фунты/дюйм² | ||
| 532-60073-1 | блок индикатора давления | 50 | 725 |
| 532-60075-1 | блок индикатора давления | 200 | 2900 |
| 532-60085-1 | блок индикатора давления | 270 | 3915 |
| Номер детали | Описание |
| 519-36713-7 | концевой выключатель с принадлежностями для бесконтактного переключателя KS |
| 236-13281-2 | концевой выключатель V3S+VL1 для бесконтактного переключателя KS |
| 234-10812-8 | бесконтактный переключатель PNP, 10–30 В пост. тока, для бесконтактного переключателя KN |
| 234-13134-5 | бесконтактный переключатель NPN, 10-30 В пост. тока, для бесконтактного переключателя KN |
| 519-30911-1 | переходник с упорным кольцом, для бесконтактного переключателя KN |
| Номер детали | Описание |
| 604-36879-1 | комплект для проверки давления и функции |
| Номер детали | Описание |
| 307-19543-1 | кронштейн для SSV, оцинкованная сталь |
| 519-34271-1 | кронштейн для SSV14 … SSV22, оцинкованная сталь |
| Номер детали 1) | Код | Подача | ||
| Неразборный | Пакет, 12 шт. | см3 | дюймы3 | |
| 303-16118-1 | 549-34254-1 | A | 0,08 | 0,0049 |
| 303-16119-1 | 549-34254-2 | B | 0,14 | 0,0085 |
| 303-16120-1 | 549-34254-3 | C | 0,20 | 0,012 |
| 303-16121-1 | 549-34254-4 | D | 0,30 | 0,018 |
| 303-16122-1 | 549-34254-5 | E | 0,40 | 0,024 |
| 303-16123-1 | 549-34254-6 | F | 0,60 | 0,037 |
| 303-16124-1 | 549-34254-7 | G | 0,80 | 0,049 |
| 303-16125-1 | 549-34254-8 | H | 1,00 | 0,061 |
| 303-16126-1 | 549-34254-9 | I | 1,40 | 0,085 |
| 303-16127-1 | 549-34255-1 2) | J | 1,80 | 0,110 |
- 1) Для чёрной хромированной стали SSVD; для никелированной стали SSVD запросите дозирующие винты из нержавеющей стали
- 2) 549-34255-2 пакет, по 2 шт.
