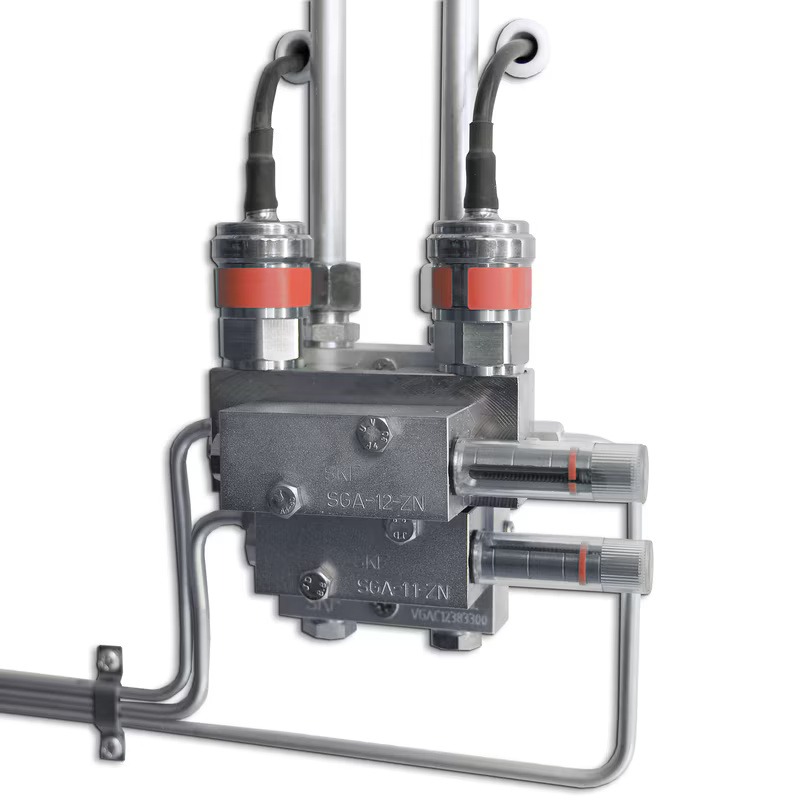

    Дозирующие устройства SG / SGA

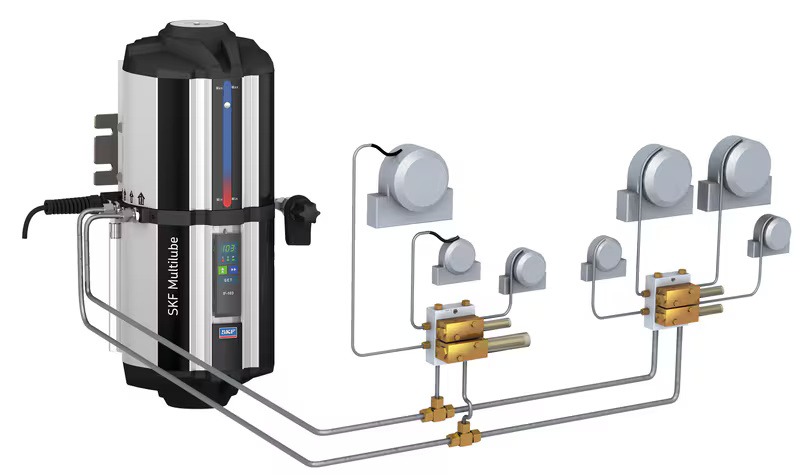

    • Для двухмагистральных систем смазывания

      Модульная конструкция дозирующих устройств SGA и SG с отдельной опорной панелью упрощает модификацию системы. Данные дозирующие устройства из оцинкованной углеродистой или нержавеющей стали устанавливаются на опорные панели BPSG из алюминия или нержавеющей стали. Дозирующие устройства SGA и SG, доступные в шести вариантах размеров, соответствуют требованиям промышленного применения, как для малогабаритных узлов, так и для крупногабаритных роликоподшипников.

      Технические характеристики и преимущества

      • Универсальность и прочность
      • Модульная конструкция узлов упрощает модификацию и техобслуживание системы без применения затратной трубной обвязки
      • Изготавливаются из оцинкованной углеродистой или нержавеющей стали AISI-316 L для повышения коррозионной стойкости
      • Подходит для смазочных материалов до класса NLGI 2 включительно

      Области применения

      • Целлюлозно-бумажная промышленность
      • Металлургия
      • Тяжёлая промышленность
      Брошюры и руководства
       Инструкции по монтажу (3.1 MB)
       Брошюра по продукции (344.6 KB)
       SKF Maxilube (501.5 KB)
    +7 701 419 2752
    Оставить заявку
    Технические характеристики
    Принцип работы дозирующие устройства
    Выходы 1–12
    Смазочный материал масло и пластичные смазки NLGI 000–2
    Рабочая температура от −25 до +80 °C от −13 до +176 °F
    Рабочее давление
    SGA 01 макс. 250 бар 3625 фунтов/дюйм²
    SG / SGA 1-5 макс. 300 бар 4350 фунтов/дюйм²
    Материалы оцинкованная углеродистая или нержавеющая сталь
    Объём дозирования на ход подачи 0,17–98 см³ 0,01–5,98 дюйма³
    Выходное соединение BSPP и NPTF
    Размеры
    мин. 73 x 30 x 30 мм 2,87 x 1,18 x 1,18 дюйма
    макс. 307 x 62 x 60 мм 12,08 x 2,44 x 2,36 дюйма
    Информация для заказа
    Номер детали Обозначение Выход Выходы Материал
    см3/ступица дюймы3/ступица
    12387460 SGA-011-ZN 0,30–1,45 0,02–0,09 1 Оцинкованная углеродистая сталь
    12387560 SGA-11-ZN 0,50–2,55 0,03–0,16 1 Оцинкованная углеродистая сталь
    12387660 SGA-21-ZN 1,50–8,75 0,09–0,53 1 Оцинкованная углеродистая сталь
    12388110 SG-31-ZN 1) 8,5–56,0 0,52–3,42 1 Оцинкованная углеродистая сталь
    12387510 SGA-012-ZN 0,15–0,70 0,01–0,04 2 Оцинкованная углеродистая сталь
    12387610 SGA-12-ZN 0,25–1,25 0,02–0,08 2 Оцинкованная углеродистая сталь
    12387710 SGA-22-ZN 0,70–4,35 0,04–0,27 2 Оцинкованная углеродистая сталь
    12388160 SG-32-ZN 1) 4,30–28,00 0,26–1,71 2 Оцинкованная углеродистая сталь
    12386560 SGA-011-SS 0,30–1,45 0,02–0,09 1 Нержавеющая сталь
    12386660 SGA-11-SS 0,50–2,55 0,03–0,16 1 Нержавеющая сталь
    12386760 SGA-21-SS 1,50–8,75 0,09–0,53 1 Нержавеющая сталь
    12386610 SGA-012-SS 0,15–0,70 0,01–0,04 2 Нержавеющая сталь
    12386710 SGA-12-SS 0,25–1,25 0,02–0,08 2 Нержавеющая сталь
    12386810 SGA-22-SS 0,70–4,35 0,04–0,27 2 Нержавеющая сталь
    12387160 SG-31-SS 1) 8,5–56,0 0,297–1,941 1 Нержавеющая сталь
    12387260 SG-41-SS 1) 10,96–52,57 0,668–3,208 1 Нержавеющая сталь
    12387360 SG-51-SS 1) 48,03–100,45 2,930–6,129 1 Нержавеющая сталь
    12387210 SG-32-SS 1) 4,88–31,81 0,297–1,941 2 Нержавеющая сталь
    12387310 SG-42-SS 1) 10,96–52,57 0,668–3,208 2 Нержавеющая сталь
    12387410 SG-52-SS 1) 48,03–100,45 2,930–6,129 2 Нержавеющая сталь
    12387470 SGA-011-ZN-WI 2) 3) 0,17–0,79 0,010–0,048 1 Оцинкованная углеродистая сталь
    12387570 SGA-11-ZN-WI 2) 3) 0,28–1,42 0,017–0,086 1 Оцинкованная углеродистая сталь
    12387670 SGA-21-ZN-WI 2) 3) 0,80–4,94 0,048–0,301 1 Оцинкованная углеродистая сталь
    12387520 SGA-012-ZN-WI 2) 3) 0,17–0,79 0,010–0,048 2 Оцинкованная углеродистая сталь
    12387620 SGA-12-ZN-WI 2) 3) 0,28–1,42 0,017–0,086 2 Оцинкованная углеродистая сталь
    12387720 SGA-22-ZN-WI 2) 3) 0,80–4,94 0,048–0,301 2 Оцинкованная углеродистая сталь
    12387525 SGA-011-ZN-NI 3) 0,17–0,79 0,010–0,048 1 Оцинкованная углеродистая сталь, без механического индикатора
    12387625 SGA-11-ZN-NI 3) 0,28–1,42 0,017–0,086 1 Оцинкованная углеродистая сталь, без механического индикатора
    12387680 SGA-21-ZN-NI 3) 0,80–4,94 0,048–0,301 1 Оцинкованная углеродистая сталь, без механического индикатора
    12387530 SGA-012-ZN-NI 3) 0,17–0,79 0,010–0,048 2 Оцинкованная углеродистая сталь, без механического индикатора
    12387630 SGA-12-ZN-NI 3) 0,28–1,42 0,017–0,086 2 Оцинкованная углеродистая сталь, без механического индикатора
    12387685 SGA-22-ZN-NI 3) 0,80–4,94 0,048–0,301 2 Оцинкованная углеродистая сталь, без механического индикатора
    1. 1)
      Для такой конструкции требуются два места на опорной панели
    2. 2)
      В моделях WI со стороны индикатора имеется металлический индикаторный штифт (штифт выдвигается и втягивается)
    3. 3)
      Для моделей WI и NI предоставляются дозирующие винты трёх разных размеров

    Принадлежности

    Опорные панели BSPG
    skf.com-0901d196809052a4-BSPG Base plates_12_1
    Номер детали Обозначение Соединения Материал
    входное выходное
    12383250 BPSG-01-AL BSPP 1/4 BSPP 1/8 анодированный алюминий
    12383300 BPSG-02-AL BSPP 1/4 BSPP 1/8 анодированный алюминий
    12383350 BPSG-03-AL BSPP 1/4 BSPP 1/8 анодированный алюминий
    12383400 BPSG-04-AL BSPP 1/4 BSPP 1/8 анодированный алюминий
    12383450 BPSG-05-AL BSPP 1/4 BSPP 1/8 анодированный алюминий
    12383500 BPSG-06-AL BSPP 1/4 BSPP 1/8 анодированный алюминий
    12384300 BPSG-01-SS BSPP 1/4 BSPP 1/8 нержавеющая сталь
    12384350 BPSG-02-SS BSPP 1/4 BSPP 1/8 нержавеющая сталь
    12384400 BPSG-03-SS BSPP 1/4 BSPP 1/8 нержавеющая сталь
    12384450 BPSG-04-SS BSPP 1/4 BSPP 1/8 нержавеющая сталь
    12384500 BPSG-05-SS BSPP 1/4 BSPP 1/8 нержавеющая сталь
    12384550 BPSG-06-SS BSPP 1/4 BSPP 1/8 нержавеющая сталь
    12384600 BPSG-01-SS-U NPTF 1/4 NPTF 1/8 нержавеющая сталь
    12384600 BPSG-02-SS-U NPTF 1/4 NPTF 1/8 нержавеющая сталь
    12384600 BPSG-03-SS-U NPTF 1/4 NPTF 1/8 нержавеющая сталь
    12384600 BPSG-04-SS-U NPTF 1/4 NPTF 1/8 нержавеющая сталь
    12384600 BPSG-05-SS-U NPTF 1/4 NPTF 1/8 нержавеющая сталь
    12384600 BPSG-06-SS-U NPTF 1/4 NPTF 1/8 нержавеющая сталь
    12386350 SGA-0-AL BSPP 1/4 BSPP 1/8 анодированный алюминий
    12386400 SGA-0-SS BSPP 1/4 BSPP 1/8 нержавеющая сталь

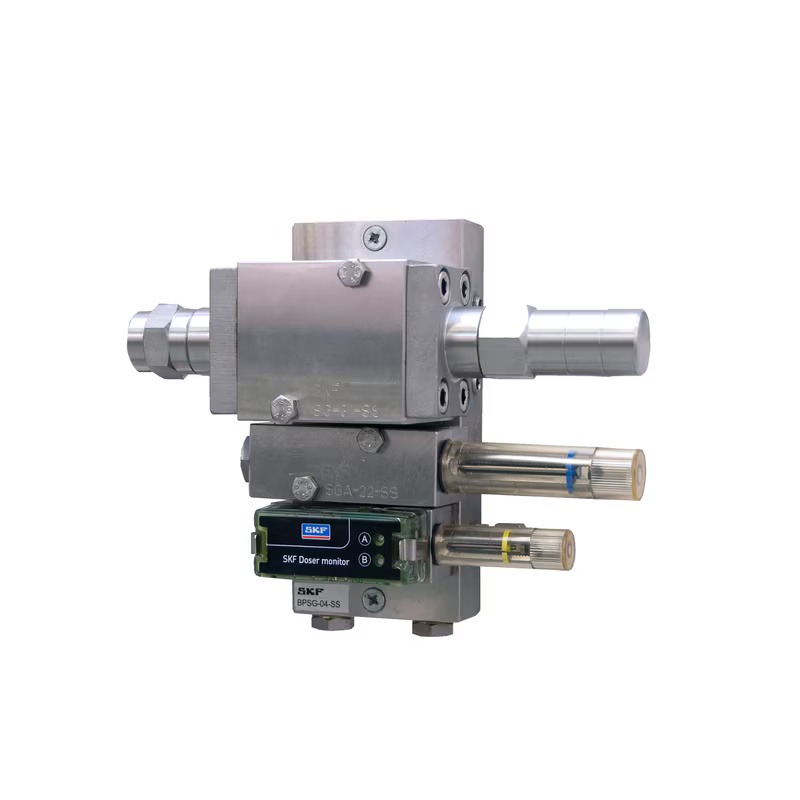

    Устройство контроля для дозаторов
    Номер детали Обозначение
    SKF Doser monitor 12388184 Устройство контроля для дозаторов SGA-2
    12388188 Устройство контроля для дозаторов SG-3-4-5
    12388192 Распределительная коробка устройства контроля для дозаторов
    12771677 Удлинительный кабель устройства контроля для дозаторов M 12, длина 1 м
    12771678 Удлинительный кабель устройства контроля для дозаторов M 12, длина 5 м
