    Дозирующие устройства AB с предварительным циклом смазывания

    • Для одномагистральных систем смазывания

      Дозирующие устройства серии АВ с предварительным циклом смазывания и одним каналом предназначены для установки на монтажную панель и разработаны для одномагистральных систем смазывания маслом и жидкой смазкой. При использовании в сочетании с монтажными панелями на 1–6 каналов эти дозирующие устройства обеспечивают гибкие возможности для проектирования системы смазывания. Корпус дозирующего устройства доступен в исполнении из углеродистой и нержавеющей стали с уплотнительными кольцами из меди или нержавеющей стали.

      Технические характеристики и преимущества

      • Для использования с монтажными панелями, имеющими от одного до шести каналов в соответствии с количеством точек смазывания
      • Предоставляет гибкие возможности для систем с удалёнными отдельными точками смазывания или дозирующими устройствами на несколько каналов (до 6)
      • Практически не требует техобслуживания
      • При помощи кода заказа можно выбрать резьбовые дозирующие устройства для соединений трубопровода подачи
      • Отдельно выбираются модели монтажных панелей с различными размерами резьбы для соединений и материалов магистрального трубопровода

      Области применения

      • Станки
      • Печатные машины
      • Упаковочные машины
      • Текстильная промышленность
      • Сельское хозяйство
      Брошюры и руководства
       Брошюра по продукции (2.0 MB)
    +7 701 419 2752
    Технические характеристики
    Принцип работы дозирующее устройство с предварительным циклом смазывания 1)
    Выходы 1
    Объём дозирования 0,01–0,06 см³ 0,0006–0,04 дюйма³
    Смазочный материал минеральное и синтетическое масло, 20-2000 мм²/с,
    жидкая смазка NLGI 000, 00
    Рабочая температура от 0 до 80 °C от 32 до 176 °F
    Рабочее давление мин. 18 бар
    макс. 50 бар    		 мин. 260 фунтов/дюйм²
    макс. 725 фунтов/дюйм²
    Давление сброса макс. 3 бар макс. 43,5 фунта/дюйм²
    Материал сталь (оцинкованная, без Cr6), нержавеющая сталь,
    медь, сталь, плоская шайба (медь, нержавеющая
    сталь), FKM (FPM)
    Соединение магистрального трубопровода
    различные фитинги для трубки ø 6–10 мм 0,236–0,393 дюйма
    беспаечные трубные соединения
    для резьбы    		 G 1/8; G 1/4;
    M 10×1 или M 14×1,5 (DIN 3862)
    Выходное соединение
    трубка ø 4 мм ø 0,16 дюйма
    прямой фитинг со стяжной гайкой
    Размеры мин. 43 × 14 мм
    макс. 82,5 × 14 мм    		 1,692 × 0,551 дюйма
    1,228 × 0,551 дюйма
    Положение монтажа любое
    1. 1)
      Дозирующее устройство с предварительным циклом смазывания = Инжектор прямой подачи смазочного материала
      Давление насоса непосредственно обеспечивает подачу смазочного материала в подшипник
    Информация для заказа
    Номер детали Смазочный материал Объём дозирования

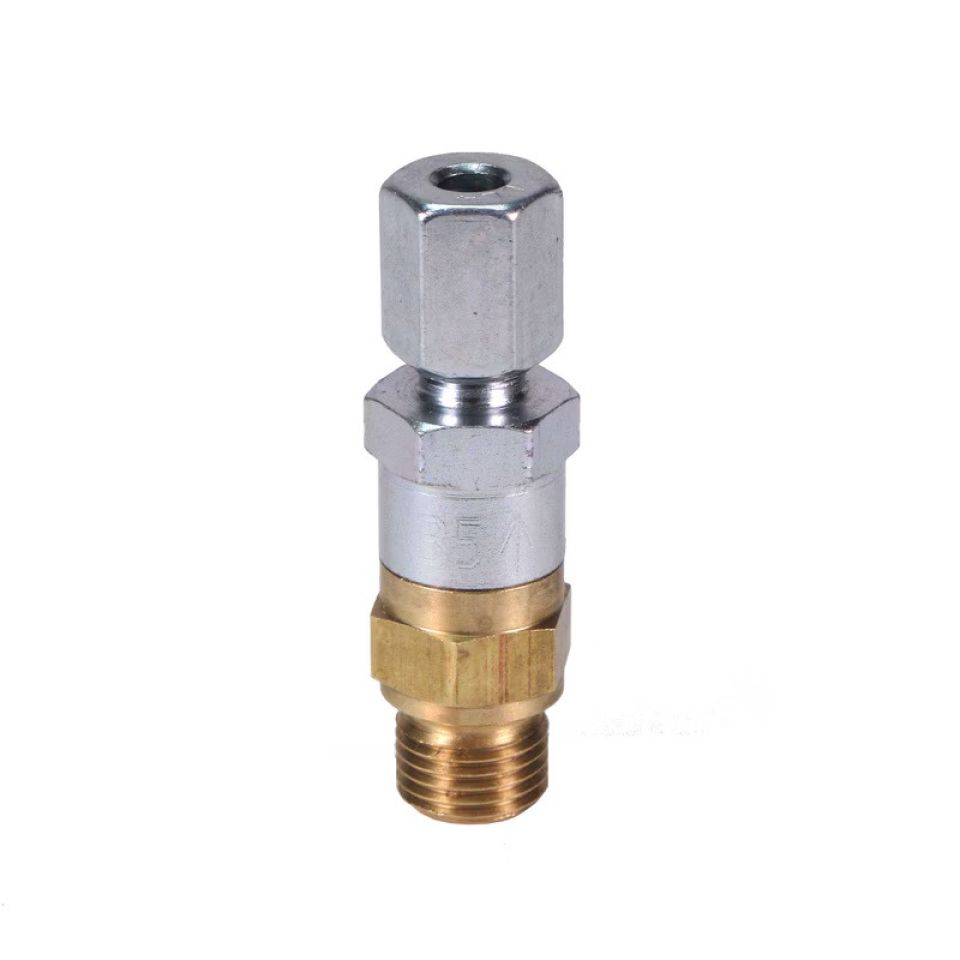

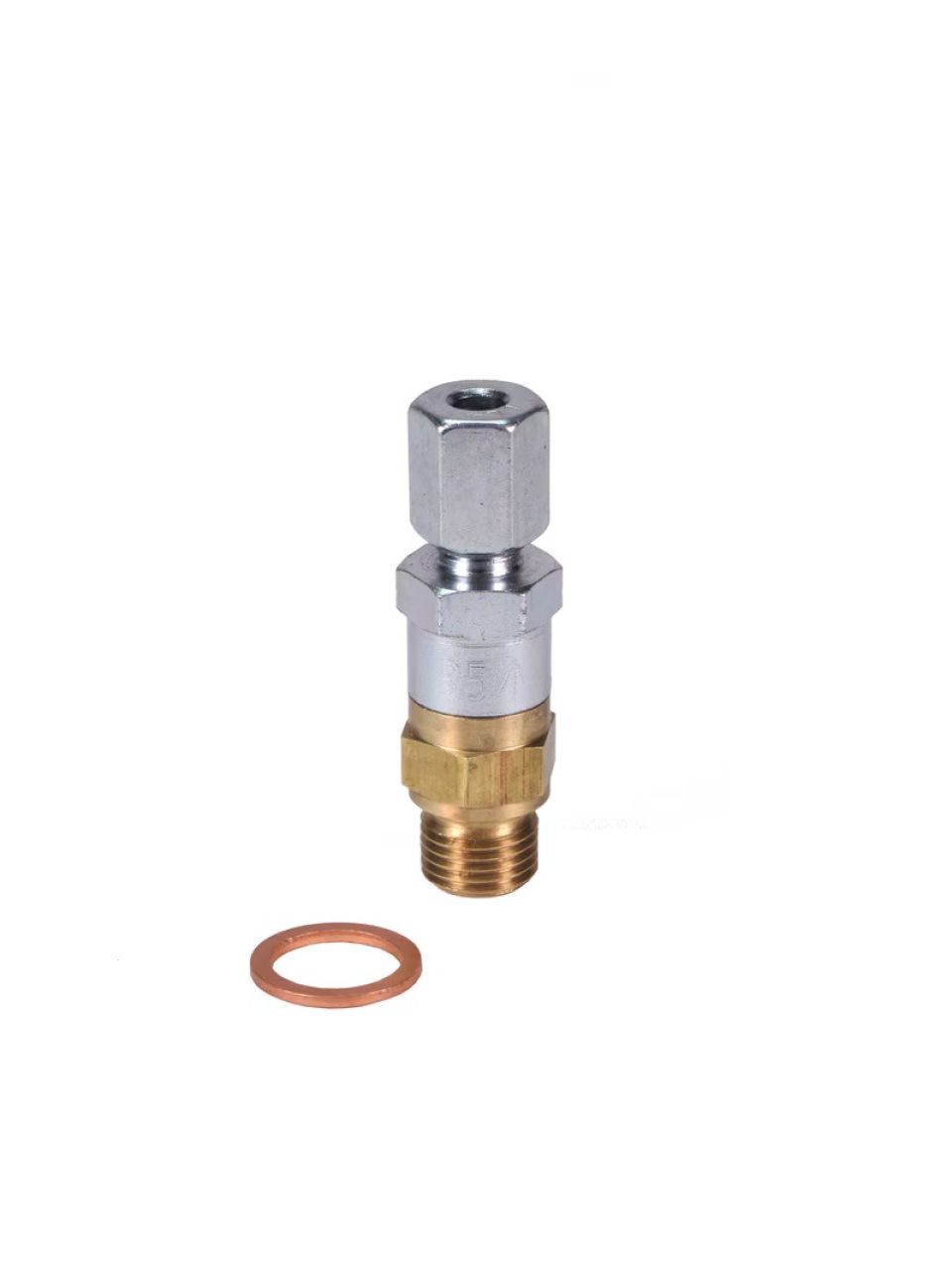

    24-2800-5001 Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо 0,01 мм3, 0,0006 дюйма3
    24-2800-5002 Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо 0,02 см3, 0,0012 дюйма3
    24-2800-5003 Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо 0,03 см3, 0,0018 дюйма3
    24-2800-5005 Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо 0,05 см3, 0,0030 дюйма3
    24-2800-5010 Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо 0,10 см3, 0,0061 дюйма3
    24-2800-5020 Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо 0,20 см3, 0,0122 дюйма3
    24-2800-5040 Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо 0,40 см3, 0,0244 дюйма3
    24-2800-5060 Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо 0,60 см3, 0,0366 дюйма3

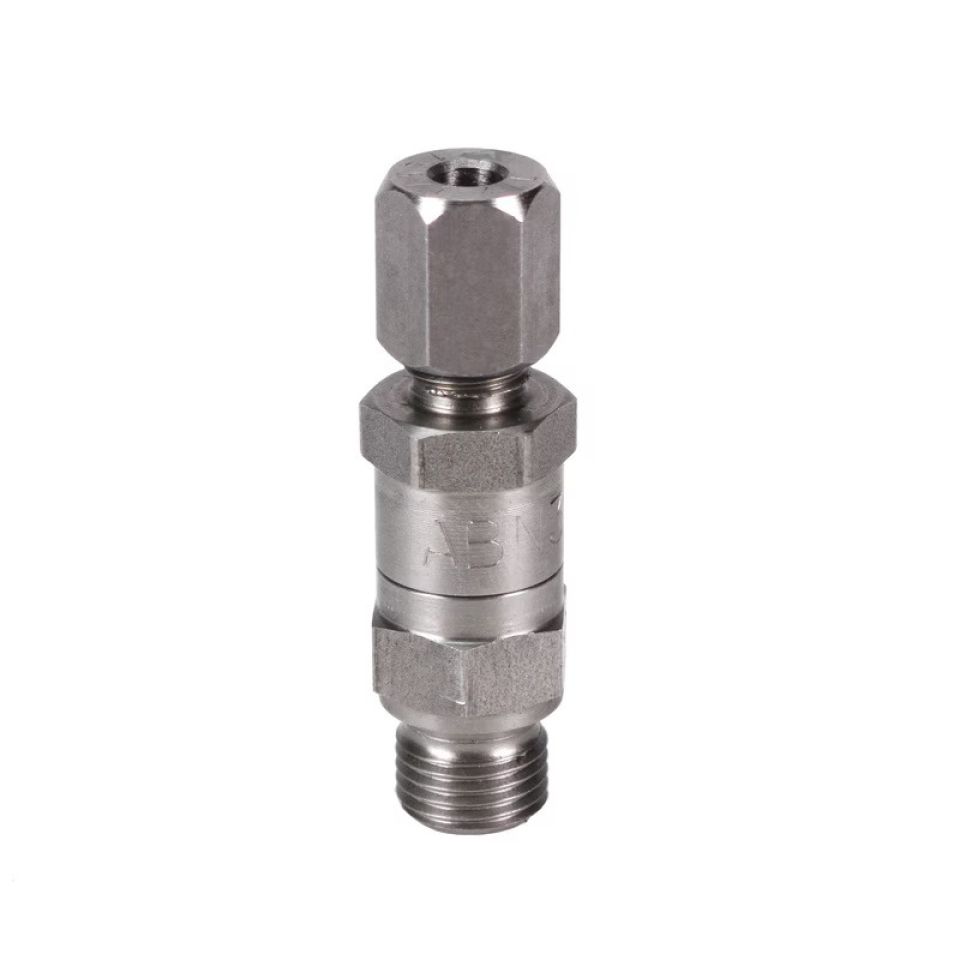

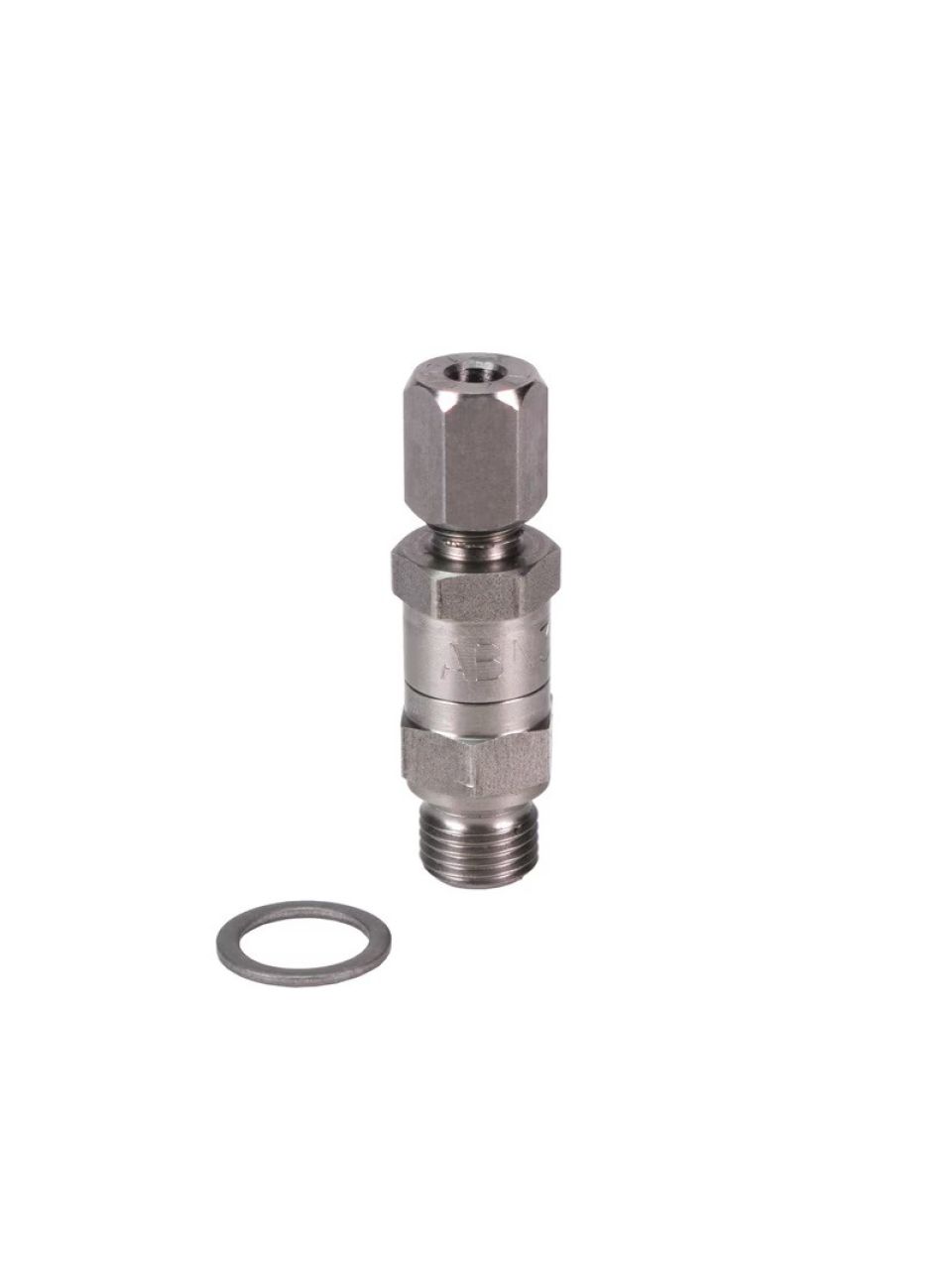

    24-2800-9001 Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали 0,01 мм3, 0,0006 дюйма3
    24-2800-9002 Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали 0,02 см3, 0,0012 дюйма3
    24-2800-9003 Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали 0,03 см3, 0,0018 дюйма3
    24-2800-9005 Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали 0,05 см3, 0,0030 дюйма3
    24-2800-9010 Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали 0,10 см3, 0,0061 дюйма3
    24-2800-9020 Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали 0,20 см3, 0,0122 дюйма3
    24-2800-9040 Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали 0,40 см3, 0,0244 дюйма3
    24-2800-9060 Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали 0,60 см3, 0,0366 дюйма3

    Сконфигурировать изделие, скачать файл CAD

    Принадлежности

    Монтажные панели
    Manifolds for single-line metering devices_12_1 Для дозирующих устройств AB используются монтажные панели VL с 1–6 выходами (для резьбовых фитингов) с резьбой M10x1 мм для медной плоской уплотнительной шайбы. Монтажные панели с нормальным профилем доступны в исполнении из алюминия или нержавеющей стали, а монтажные панели с узким профилем доступны только в исполнении из алюминия.
    Информация для заказа — монтажные панели
    Номер детали Описание
    VL-01-B-A-G1 Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая
    VL-01-B-A-G2 Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая
    VL-01-B-A-M3 Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-01-B-A-M4 Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-01-B-E-G1 Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая
    VL-01-B-E-G2 Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая
    VL-01-B-E-M3 Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-01-B-E-M4 Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-02-B-A-G1 Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая
    VL-02-B-A-G2 Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая
    VL-02-B-A-M3 Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-02-B-A-M4 Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-02-B-E-G1 Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая
    VL-02-B-E-G2 Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая
    VL-02-B-E-M3 Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-02-B-E-M4 Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-03-B-A-G1 Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая
    VL-03-B-A-G2 Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая
    VL-03-B-A-M3 Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-03-B-A-M4 Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-03-B-E-G1 Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая
    VL-03-B-E-G2 Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая
    VL-03-B-E-M3 Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-03-B-E-M4 Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-04-B-A-G1 Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая
    VL-04-B-A-G2 Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая
    VL-04-B-A-M3 Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-04-B-A-M4 Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-04-B-E-G1 Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая
    VL-04-B-E-G2 Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая
    VL-04-B-E-M3 Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-04-B-E-M4 Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-05-B-A-G1 Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая
    VL-05-B-A-G2 Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая
    VL-05-B-A-M3 Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-05-B-A-M4 Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-05-B-E-G1 Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая
    VL-05-B-E-G2 Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая
    VL-05-B-E-M3 Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-05-B-E-M4 Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-06-B-A-G1 Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая
    VL-06-B-A-G2 Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая
    VL-06-B-A-M3 Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-06-B-A-M4 Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-06-B-E-G1 Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая
    VL-06-B-E-G2 Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая
    VL-06-B-E-M3 Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
    VL-06-A-E-M4 Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862
