| Принцип работы | дозирующее устройство с предварительным циклом смазывания 1) | |
| Выходы | 2 или 3 | |
| Объём дозирования | ||
| масло | 0,2–1,5 см³ | 0,01–0,915 дюйма³ |
| жидкая смазка | 0,10–0,30 см³ | 0,0061–0,0183 дюйма³ |
| Смазочный материал | минеральное и синтетическое масло, 20–2000 мм²/с, 0,031–3,100 дюйма²/с жидкая смазка NLGI 000, 00 | |
| Рабочая температура | от 0 до +80 °C | от +32 до +176 °F |
| Рабочее давление | мин. 8 бар макс. 45 бар | мин. 116 фунтов/дюйм² макс. 653 фунта/дюйм² |
| Давление сброса | макс. 7 бар | макс. 101,5 фунта/дюйм² |
| Материал | литой цинк, латунь (масло), никелированная латунь (жидкая смазка), медь, сталь, фторкаучук FKM (FPM)/бутадиенакрилонитрильный каучук (NBR) | |
| Соединение магистрального трубопровода | ||
| различные фитинги для трубки | ø 6–12 мм | 0,236–0,472 дюйма |
| заглушки для резьбы | M 12×1 | |
| Выходное соединение | ||
| трубка | ø 4 мм | ø 0,16 дюйма |
| дозирующий ниппель (00) для беспаечного соединения труб (DIN 3862) | ||
| Размеры | мин. 50 × 89 × 23 мм макс. 71 × 89 × 23 мм | 1,968 × 3,503 × 0,905 дюйма 5,393 × 3,503 × 0,905 дюйма |
| Положение монтажа | любое | |

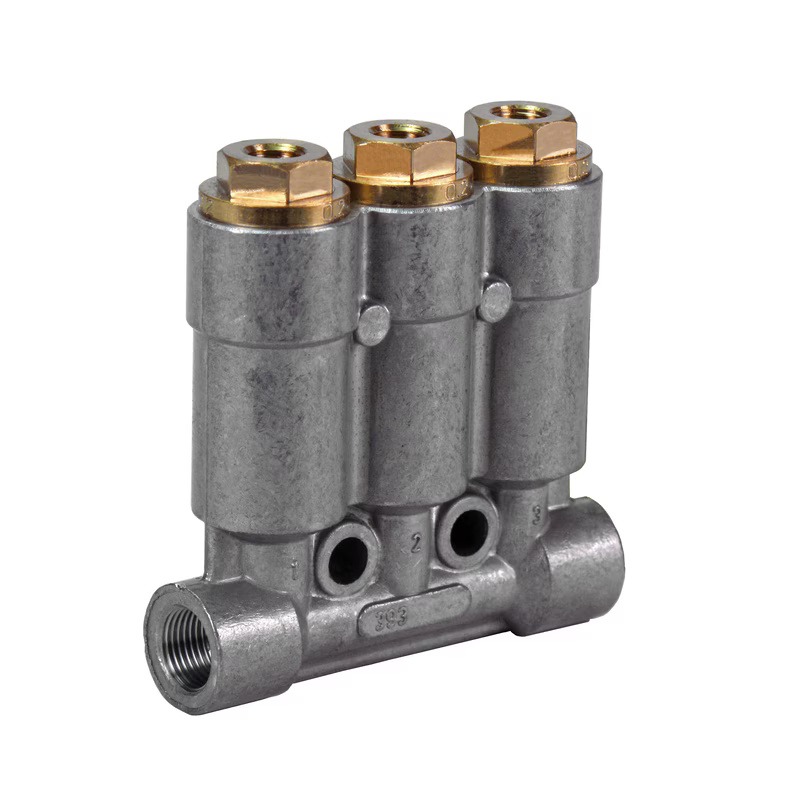

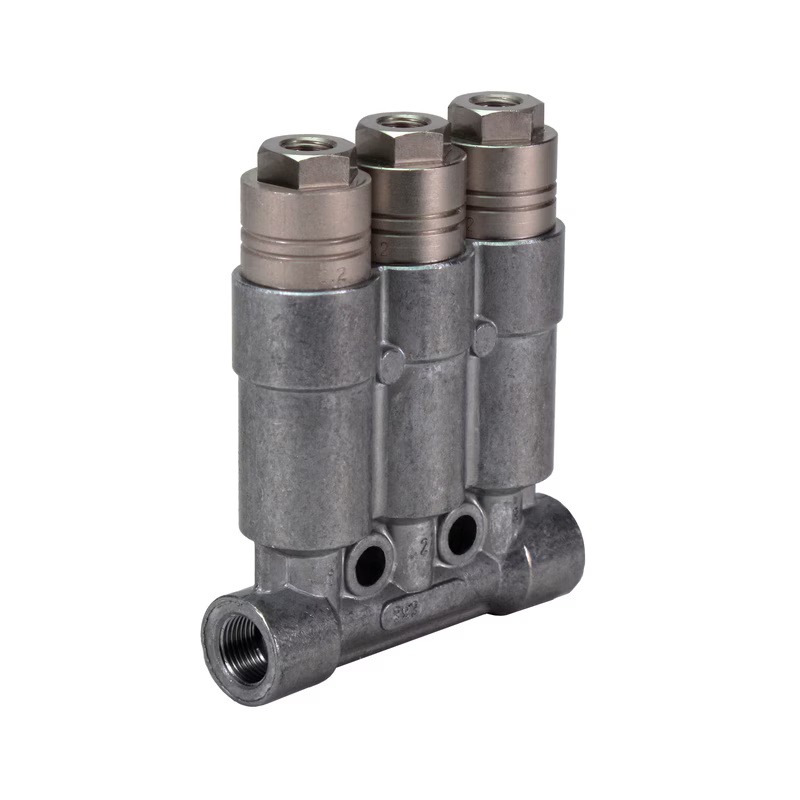

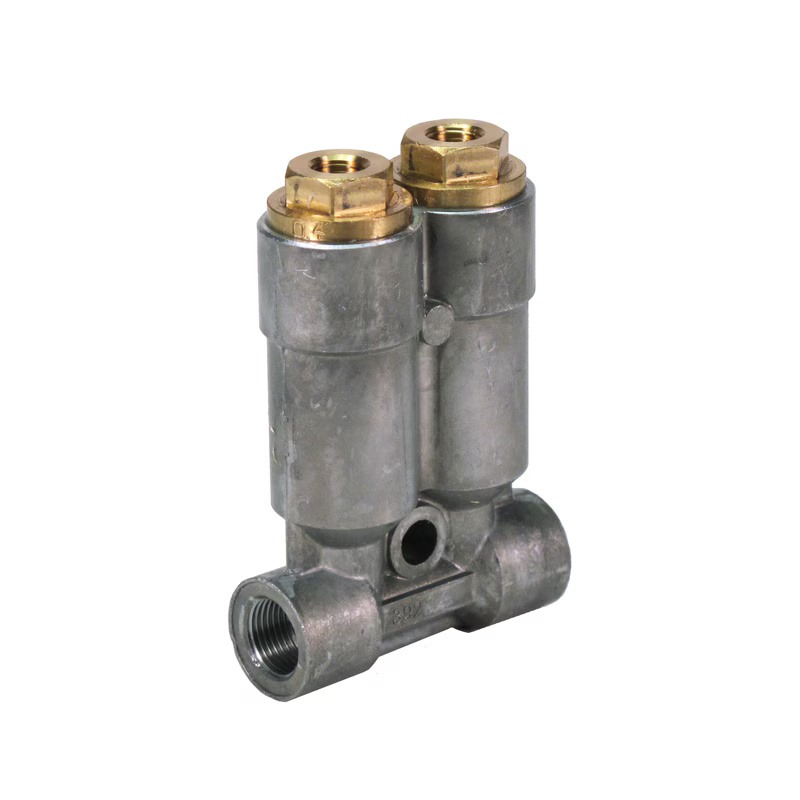

Дозирующие устройства 390 с предварительным циклом смазывания
-
Для одномагистральных систем смазывания
Дозирующие устройства серии 390 с предварительным циклом смазывания предназначены для одномагистральных систем смазывания маслом и жидкой смазкой. Эти дозирующие устройства предназначены для установки прямо на оборудование/систему, которые требуют смазывания. Чтобы заказать фитинги для соединения магистрального трубопровода, выберите соответствующий код заказа.
Технические характеристики и преимущества
- Для использования с монтажными панелями, имеющими от одного до шести каналов в соответствии с количеством точек смазывания
- Предоставляет гибкие возможности для систем с удалёнными отдельными точками смазывания или дозирующими устройствами на несколько каналов (до 6)
- Выбор вставных или резьбовых ниппелей для соединений трубопровода подачи
- Отдельно выбираются модели монтажных панелей с различными размерами резьбы для соединений и материалов магистрального трубопровода
- Дозирующие ниппели заменяются для разных объёмов смазочного материала
Области применения
- Станки
- Печатные машины
- Упаковочные машины
- Текстильная промышленность
- Сельское хозяйство
