| Принцип работы | Дозирующие устройства с предварительным циклом смазывания 1) | |
| Выходы | 1 | |
| Объём дозирования | ||
| масло | 0,01–0,16 см³ | 0,0006-0,0097 дюйма³ |
| жидкая смазка | 0,03–0,10 см³ | 0,0018-0,0061 дюйма³ |
| Смазочный материал | минеральное и синтетическое масло, 20–2000 мм²/с, 0,031–3,100 дюйма²/с жидкая смазка NLGI 000, 00 |
|
| Рабочая температура | от 0 до 80 °C | от 32 до 176 °F |
| Рабочее давление | мин. 6 бар макс. 80 бар |
мин. 87 фунтов/дюйм² макс. 1160 фунтов/дюйм² |
| Давление сброса | макс. 3 бар | макс. 43,5 фунта/дюйм² |
| Материал | алюминий, сталь (оцинкованная, без Cr6), нержавеющая сталь, никелированная латунь, латунь, медь, FKM (FPM)/бутадиенакрилонитрильный каучук | |
| Соединение магистрального трубопровода | ||
| трубка | ø 6–10 мм | 0,236 или 0,393 дюйма |
| беспаечные трубные соединения для резьбы | G 1/8; G 1/4 M 10×1 или M 14×1,5 |
|
| Выходное соединение | ||
| трубка | ø 2,5 и 4 мм | ø 0,098 и 0,16 дюйма |

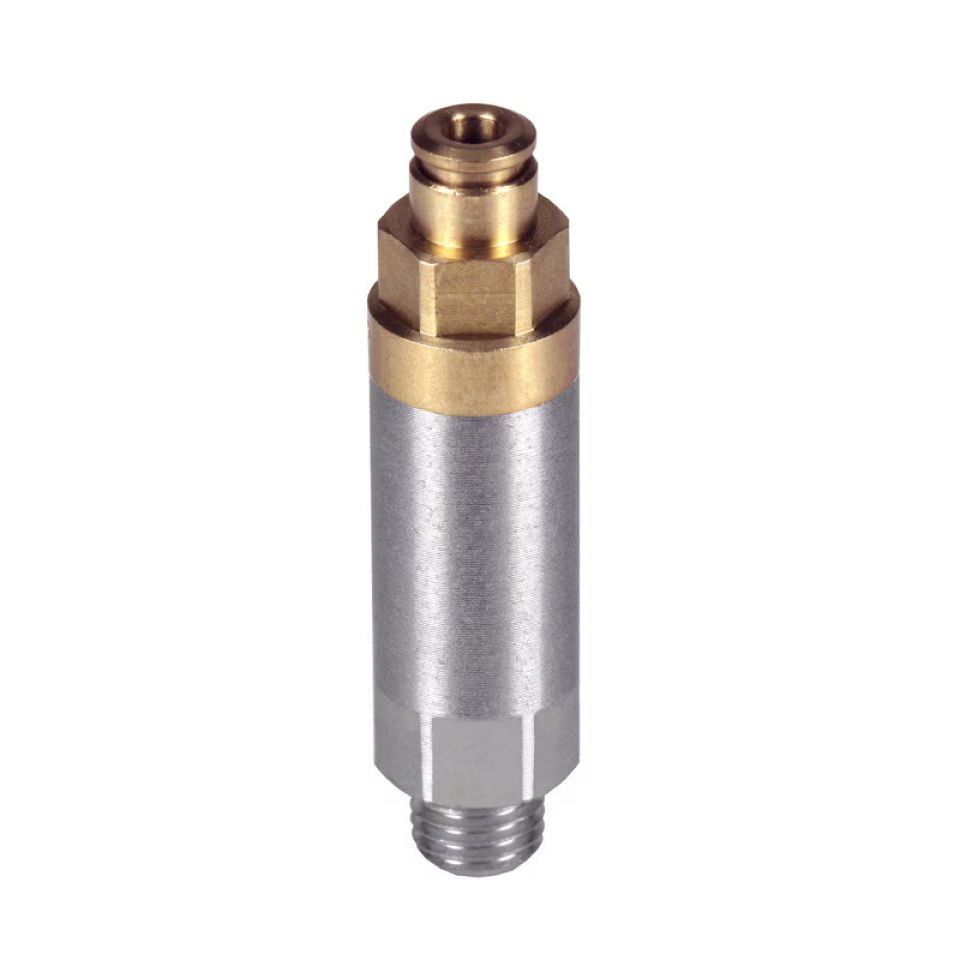

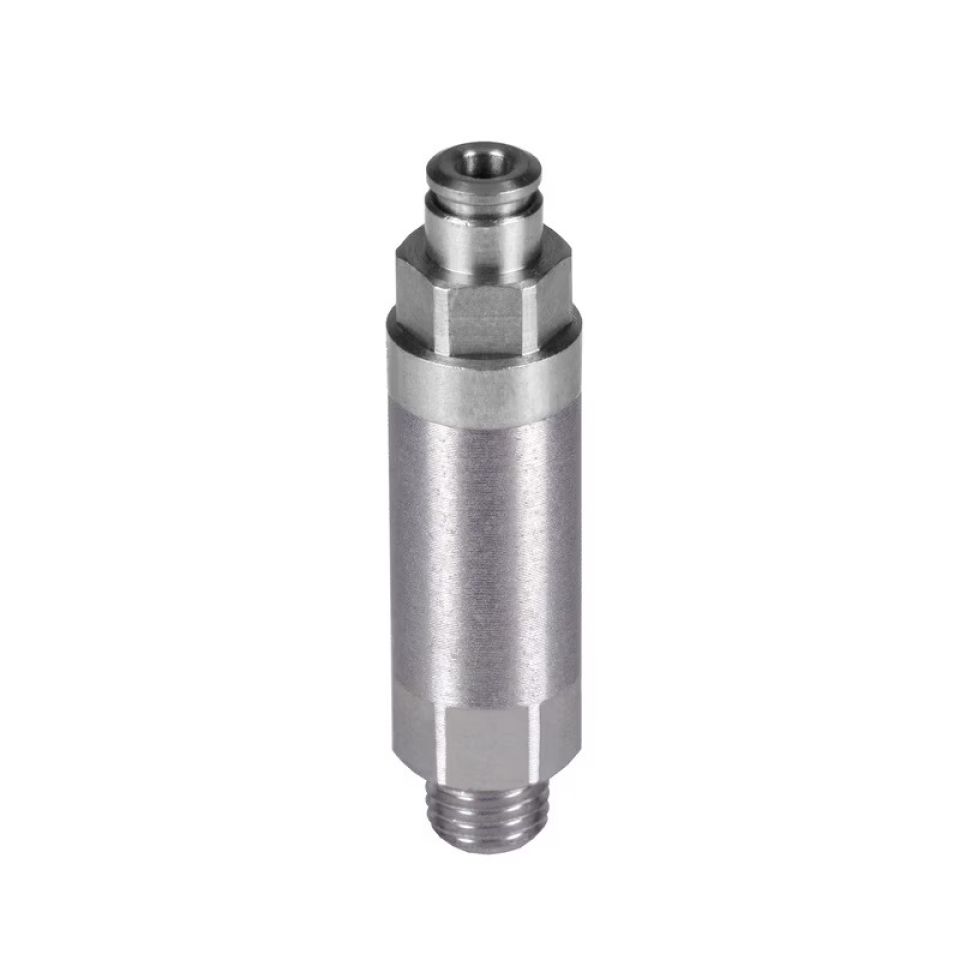

| с быстроразъёмным соединением SKF | дозирующий ниппель (VS) | |
| для беспаечного трубного соединения | дозирующий ниппель (00) | |
| Размеры | мин. 43,5 × 12 мм макс. 53 × 12 мм |
1,713 × 0,472 дюйма 2,086 × 0,472 дюйма |
| Положение монтажа | любое | |

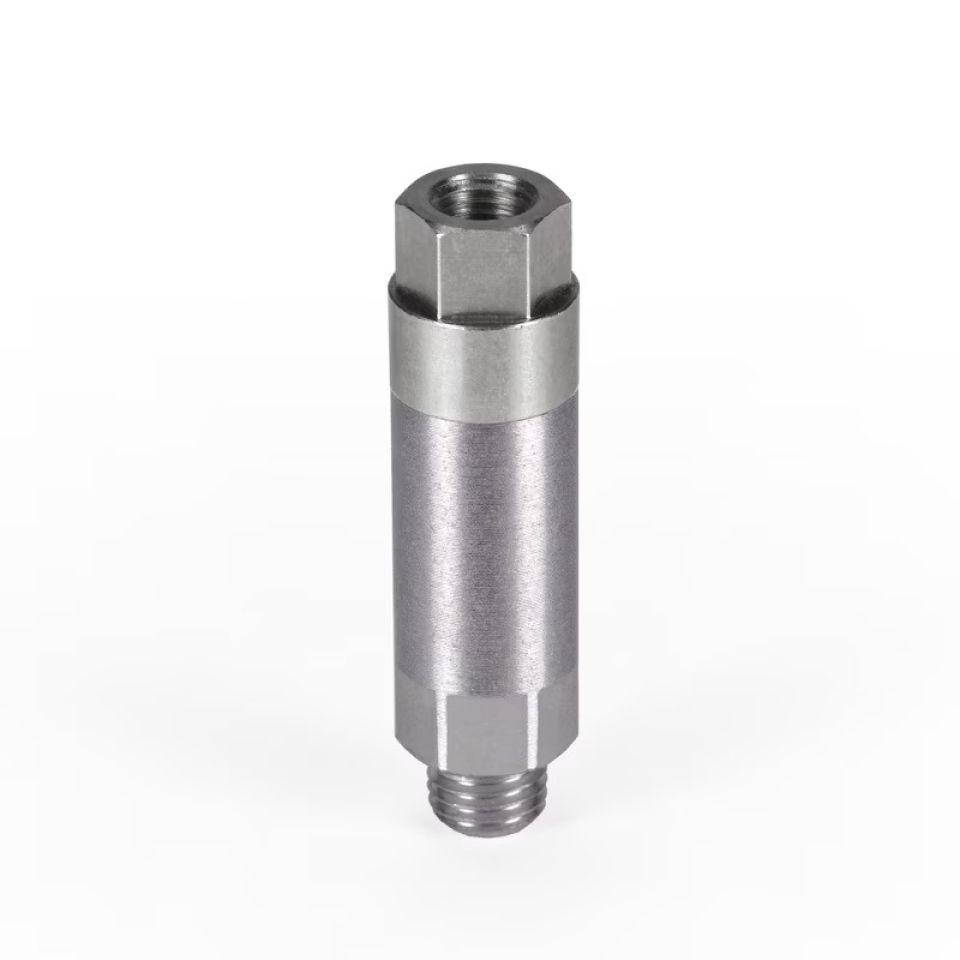

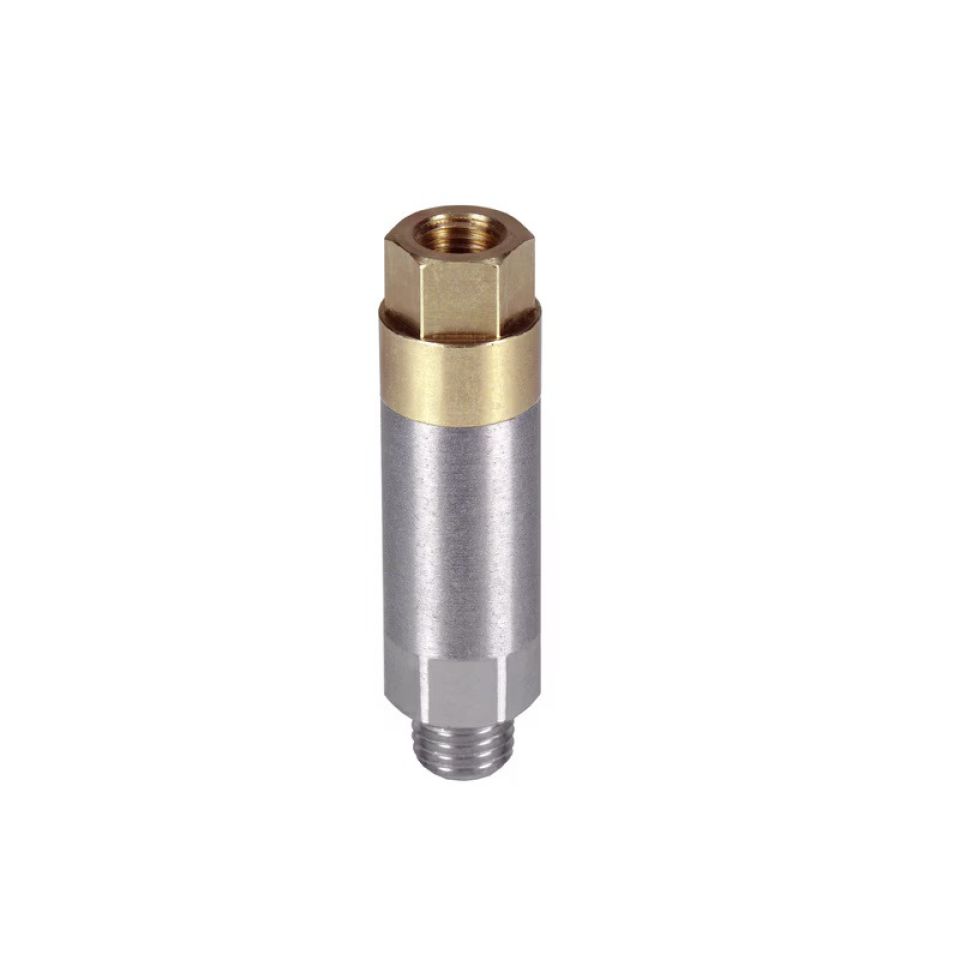

Дозирующие устройства 341 с предварительным циклом смазывания
-
Для одномагистральных систем смазывания
Дозирующие устройства серии 341 с предварительным циклом смазывания и одним каналом предназначены для установки на монтажную панель и разработаны для одномагистральных централизованных систем смазывания маслом и жидкой смазкой. При использовании в сочетании с монтажными панелями на 1–6 каналов эти дозирующие устройства обеспечивают гибкие возможности для проектирования системы смазывания. Монтажные панели для дозирующих устройств серии 351 доступны в исполнении из алюминия и нержавеющей стали.
Технические характеристики и преимущества
- Для использования с монтажными панелями, имеющими от одного до шести каналов в соответствии с количеством точек смазывания
- Предоставляет гибкие возможности для систем с удалёнными отдельными точками смазывания или дозирующими устройствами на несколько каналов (до 6)
- При помощи кода заказа можно выбрать вставные или резьбовые дозирующие ниппели для соединений трубопровода подачи
- Отдельно выбираются модели монтажных панелей с различными размерами резьбы для соединений и материалов магистрального трубопровода
- Дозирующие ниппели объёмом более 0,03 см3 заменяются для разных объёмов смазочного материала
Области применения
- Станки
- Печатные машины
- Упаковочные машины
- Текстильная промышленность
| Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан один возможный номер детали и пояснение к нему. | |
| 341-200-10000-00 |
|
| Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа. | |
Сконфигурировать изделие, скачать файл CAD

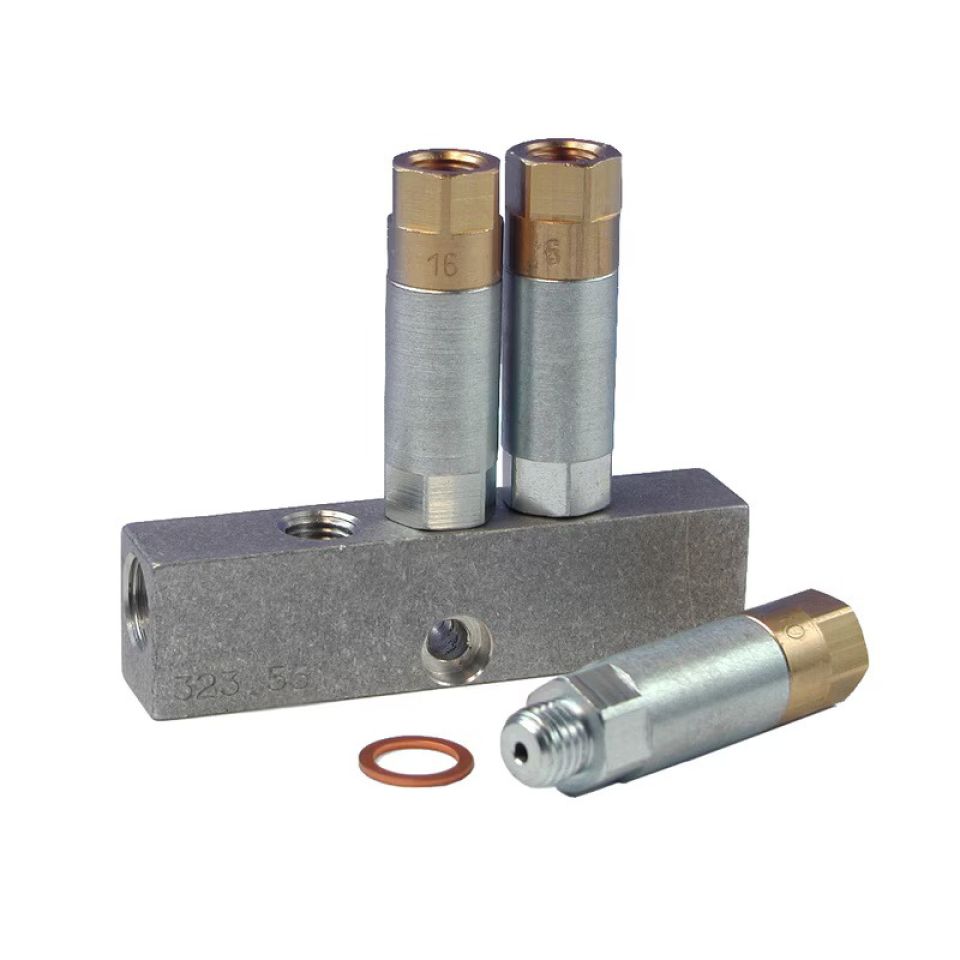

Принадлежности
 |
Для дозирующих устройств 341 используются монтажные панели VL с 1–6 выходами (для резьбовых фитингов) с резьбой M8x1 мм для O-образного уплотнения или медной плоской уплотнительной шайбы. Монтажные панели с нормальным профилем доступны в исполнении из алюминия и нержавеющей стали, а монтажные панели с узким профилем доступны только в исполнении из алюминия. |
| Номер детали | Описание |
| VL-01-A-A-G1 | Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-01-A-A-G2 | Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-01-A-A-M3 | Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M10x1 с выточкой для беспаечного соединения |
| VL-01-A-A-M4 | Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-01-A-E-G1 | Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-01-A-E-G2 | Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-01-A-E-M3 | Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного соединения |
| VL-01-A-E-M4 | Монтажная панель с 1 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-01-D-A-G1 | Монтажная панель с 1 выходом (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-01-D-A-G2 | Монтажная панель с 1 выходом (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-01-D-A-M3 | Монтажная панель с 1 выходом (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, M10x1 с выточкой для беспаечного соединения |
| VL-02-A-A-G1 | Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-02-A-A-G2 | Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-02-A-A-M3 | Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M10x1 с выточкой для беспаечного соединения |
| VL-02-A-A-M4 | Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-02-A-E-G1 | Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-02-A-E-G2 | Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-02-A-E-M3 | Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного соединения |
| VL-02-A-E-M4 | Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-02-D-A-G1 | Монтажная панель с 2 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-02-D-A-G2 | Монтажная панель с 2 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-02-D-A-M3 | Монтажная панель с 2 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, M10x1 с выточкой для беспаечного соединения |
| VL-03-A-A-G1 | Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-03-A-A-G2 | Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-03-A-A-M3 | Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M10x1 с выточкой для беспаечного соединения |
| VL-03-A-A-M4 | Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-03-A-E-G1 | Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-03-A-E-G2 | Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-03-A-E-M3 | Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного соединения |
| VL-03-A-E-M4 | Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-03-D-A-G1 | Монтажная панель с 3 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-03-D-A-G2 | Монтажная панель с 3 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-03-D-A-M3 | Монтажная панель с 3 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, M10x1 с выточкой для беспаечного соединения |
| VL-04-A-A-G1 | Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-04-A-A-G2 | Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-04-A-A-M3 | Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M10x1 с выточкой для беспаечного соединения |
| VL-04-A-A-M4 | Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-04-A-E-G1 | Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-04-A-E-G2 | Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-04-A-E-M3 | Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного соединения |
| VL-04-A-E-M4 | Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-04-D-A-G1 | Монтажная панель с 4 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-04-D-A-G2 | Монтажная панель с 4 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-04-D-A-M3 | Монтажная панель с 4 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, M10x1 с выточкой для беспаечного соединения |
| VL-05-A-A-G1 | Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-05-A-A-G2 | Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-05-A-A-M3 | Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M10x1 с выточкой для беспаечного соединения |
| VL-05-A-A-M4 | Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-05-A-E-G1 | Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-05-A-E-G2 | Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-05-A-E-M3 | Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного соединения |
| VL-05-A-E-M4 | Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-05-D-A-G1 | Монтажная панель с 5 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-05-D-A-G2 | Монтажная панель с 5 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-05-D-A-M3 | Монтажная панель с 5 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, M10x1 с выточкой для беспаечного соединения |
| VL-06-A-A-G1 | Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-06-A-A-G2 | Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-06-A-A-M3 | Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M10x1 с выточкой для беспаечного соединения |
| VL-06-A-A-M4 | Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-06-A-E-G1 | Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-06-A-E-G2 | Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-06-A-E-M3 | Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного соединения |
| VL-06-A-E-M4 | Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-06-D-A-G1 | Монтажная панель с 6 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-06-D-A-G2 | Монтажная панель с 6 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-06-D-A-M3 | Монтажная панель с 6 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, M10x1 с выточкой для беспаечного соединения |
