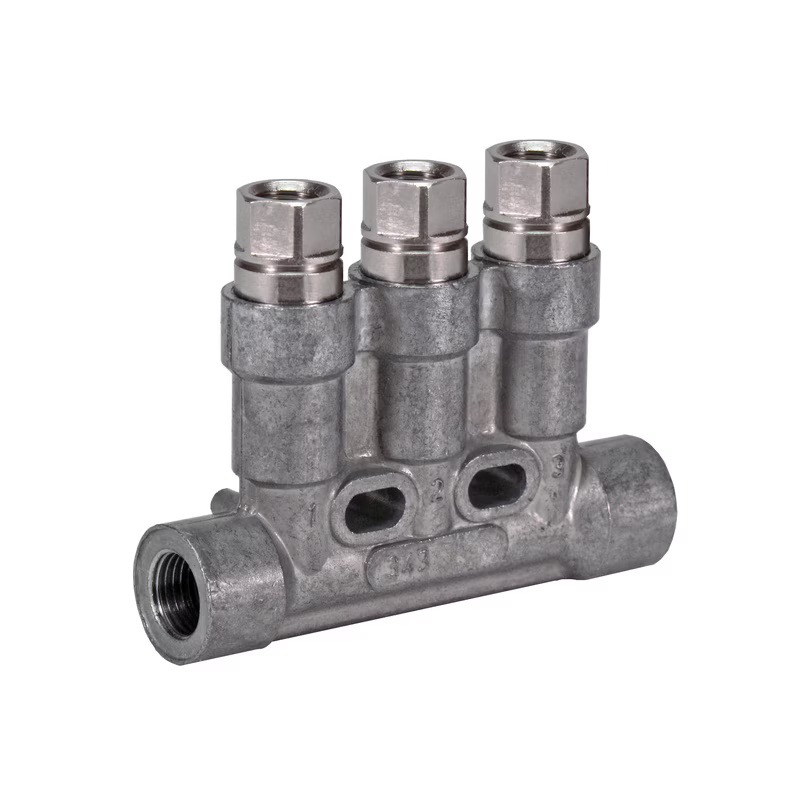

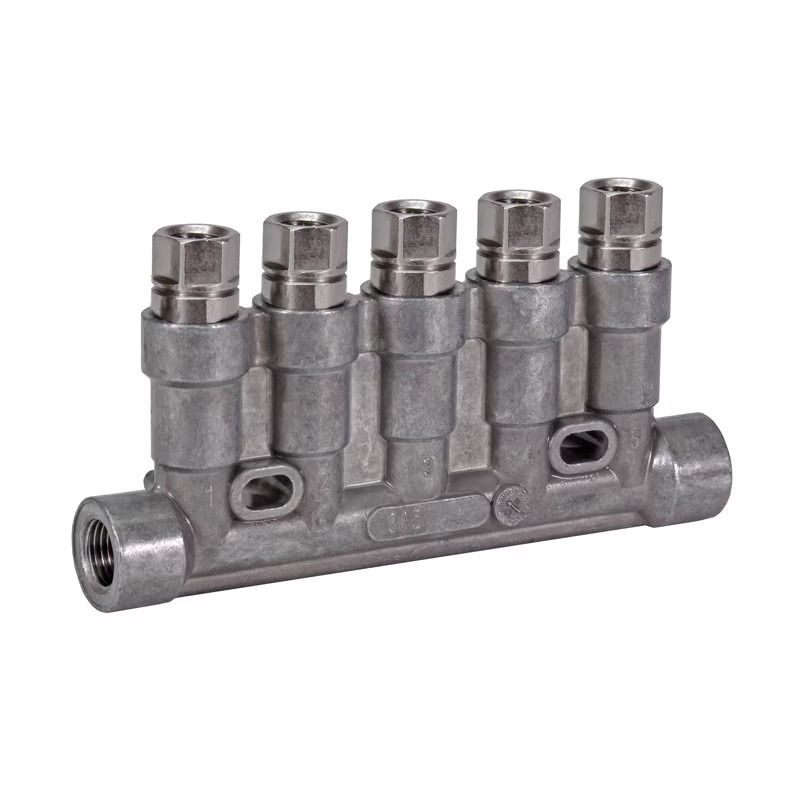

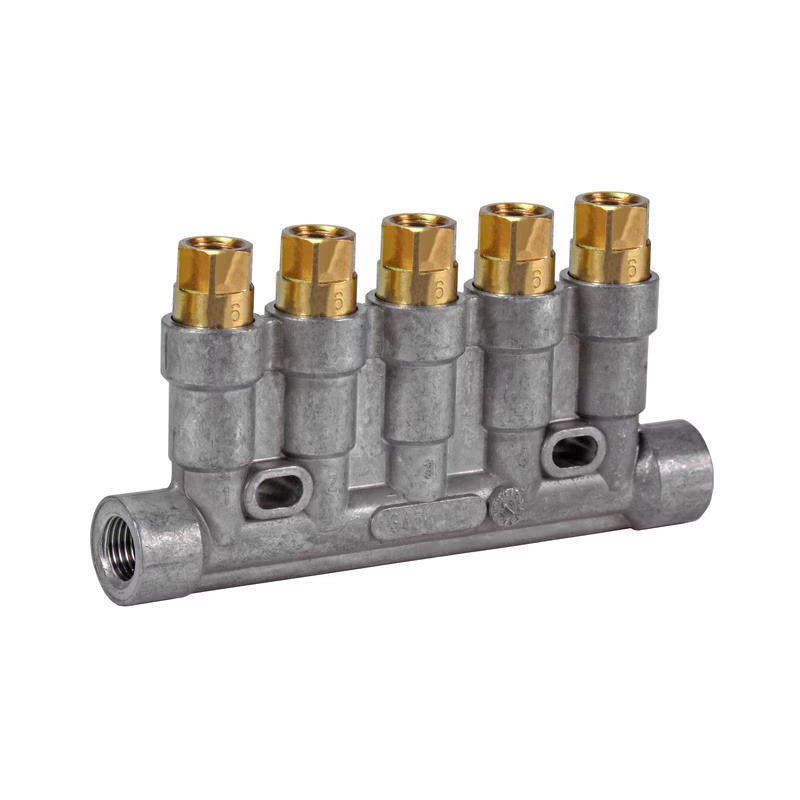

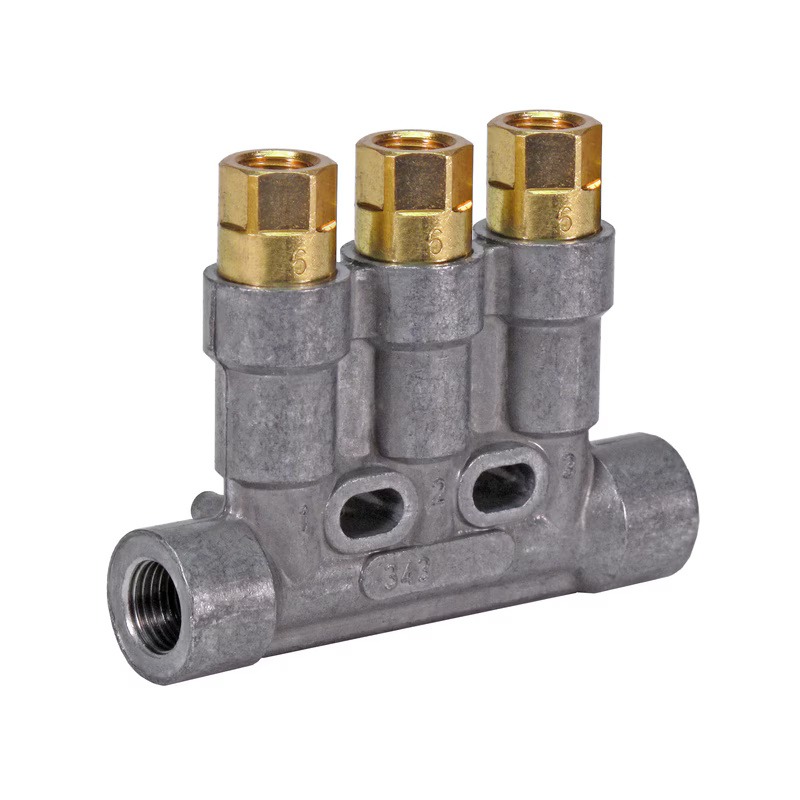

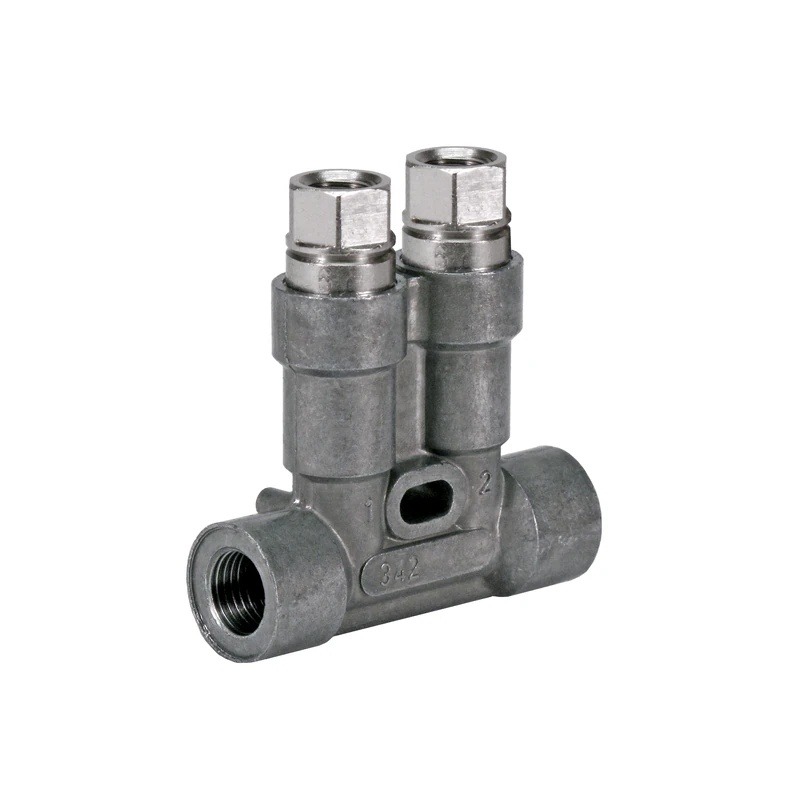

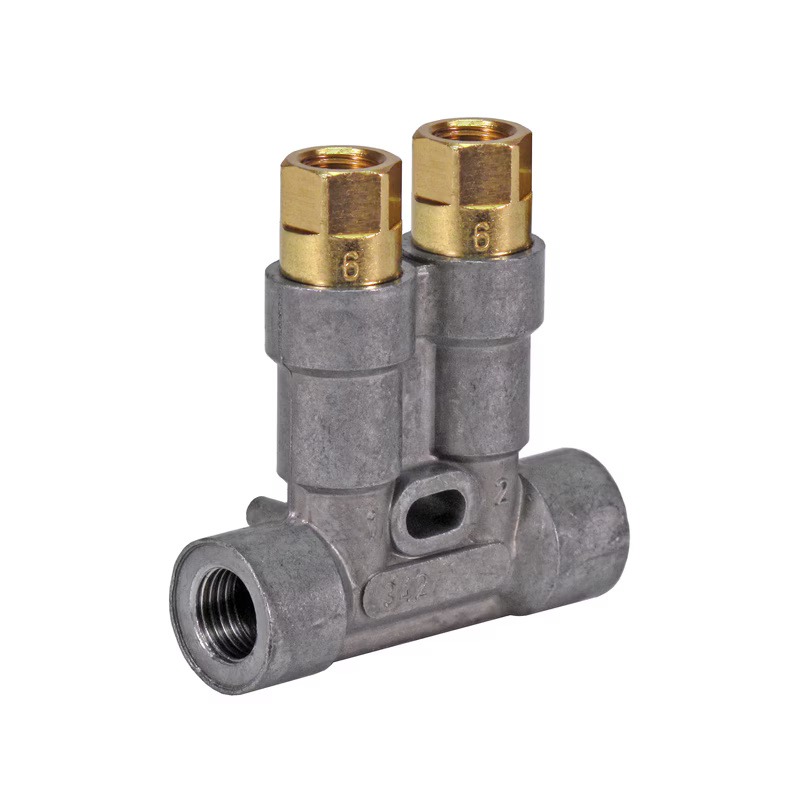

    Дозирующие устройства 340 с предварительным циклом смазывания

    • Для одномагистральных систем смазывания

      Дозирующие устройства серии 340 с двумя, тремя и пятью каналами предназначены для одномагистральных централизованных систем смазывания маслом и жидкой смазкой. Эти дозирующие устройства устанавливаются непосредственно на оборудование/систему, требующую смазывания. Дозирующие устройства серии 340 с фитингами для соединения магистрального трубопровода можно заказать, выбрав соответствующий код заказа.

      Технические характеристики и преимущества

      • Установка непосредственно на оборудование/систему, требующую смазывания
      • Выбор вставных или резьбовых дозирующих ниппелей для соединений трубопровода подачи
      • Выбор опциональных вставных или резьбовых фитингов для магистрального трубопровода
      • Дозирующие ниппели объёмом более 0,03 см3 заменяются для разных объёмов смазочного материала

      Области применения

      • Станки
      • Печатные машины
      • Упаковочные машины
      • Текстильная промышленность
    +7 701 419 2752
    Технические характеристики
    Принцип работы Дозирующие устройства с предварительным циклом смазывания 1)
    Выходы 2, 3 или 5
    Объём дозирования
    масло 0,01–0,16 см³ 0,0006–0,0097 дюйма³
    жидкая смазка 0,03–0,10 см³ 0,0018–0,0061 дюйма³
    Смазочный материал минеральное и синтетическое масло, 20–2000 мм²/с, 0,031–3,100 дюйма²/с
    жидкая смазка NLGI 000, 00
    Рабочая температура от 0 до +80 °C от +32 до +176 °F
    Рабочее давление мин. 6 бар
    макс. 80 бар    		 мин. 87 фунтов/дюйм²
    макс. 1160 фунтов/дюйм²
    Давление сброса макс. 3 бар макс. 43,5 фунта/дюйм²
    Материал литой цинк, латунь (масло),
    никелированная латунь (жидкая смазка),
    медь, сталь, фторкаучук FKM (FPM)/бутадиенакрилонитрильный каучук (NBR)
    Соединение магистрального трубопровода
    различные фитинги для трубки ø 6–10 мм 0,236–0,393 дюйма
    заглушки для резьбы M 10×1
    Выходное соединение
    трубка ø 2,5 и 4 мм ø 0,098 и 0,16 дюйма
    дозирующий ниппель (VS) 0,16 дюйма с быстроразъёмным соединением SKF
    дозирующий ниппель (00) для беспаечного соединения труб
    Размеры мин. 48 × 53 × 15 мм
    макс. 99 × 58 × 15 мм    		 1,889 × 2,086 × 0,59 дюйма
    3,897 × 2,283 × 0,590 дюйма
    Положение монтажа любое
    1. 1)
      Дозирующее устройство с предварительным циклом смазывания = Инжектор прямой подачи смазочного материала
      Давление насоса непосредственно обеспечивает подачу смазочного материала в подшипник
    Образец заказа
    Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан один возможный номер детали и пояснение к нему.
    342-400-23000-BB
    • Продукция серии 340
    • 2 точек дозирования
    • Код конструкции 4 (для масла; ø выхода 4 мм; материал дозирующего ниппеля: латунь, эластомер на основе бутадиенакрилонитрильного каучука)
    • Выходное соединение 00
    • Объём дозирования: 0,03 см3 и 0,06 см3
    • Фитинги для соединений магистрального трубопровода
      Прямой переходник DIN 3862 с плоской шайбой
      Прямой переходник DIN 3862 с плоской шайбой
    Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа.

    Сконфигурировать изделие, скачать файл CAD

    Принадлежности

    Взаимозаменяемые дозирующие ниппели для масла
    Выход, ø Эластомерный  материал Дозирующий ниппель 1) Номера  деталей, по объёму дозирования
    мм дюймы 0,03 см3
    0,00183 дюйма3    		 0,06 см3
    0,00366 дюйма3    		 0,10 см3
    0,0061 дюйма3    		 0,16 см3
    0,0097 дюйма3
    2,5 0,10 бутадиенакрилонитрильный каучук (NBR) 00 995-994-003 995-994-006 995-994-010 995-994-016
    4 0,16 бутадиенакрилонитрильный каучук (NBR) 00 995-994-103 995-994-106 995-994-110 995-994-116
    4 0,16 бутадиенакрилонитрильный каучук (NBR) VS 995-994-103-VS 995-994-106-VS 995-994-110-VS 995-994-116-VS
    4 0,16 бутадиенакрилонитрильный каучук (NBR) 00 341-453-K-S8 341-456-K-S8 341-460-K-S8 341-466-K-S8
    4 0,16 фторкаучук (FKM) VS 341-453-S8-VS 341-456-S8-VS 341-460-S8-VS 341-466-S8-VS
    Взаимозаменяемые дозирующие ниппели для жидкой пластичной смазки
    Выход, ø Эластомерный материал Дозирующий ниппель 1) Номера деталей, по объёму дозирования
    мм дюймы 0,03 см3
    0,00183 дюйма3    		 0,06 см3
    0,00366 дюйма3    		 0,10 см3
    0,0061 дюйма3    		 0,16 см3
    0,0097 дюйма3
    4 0,16 бутадиенакрилонитрильный каучук (NBR) VS 341-853-VS 341-856-VS 341-860-VS —
    4 0,16 бутадиенакрилонитрильный каучук (NBR) 00 341-853-K 341-856-K 341-860-K —
    1. 1)
      00 = для беспаечного трубного соединения
      VS = с быстроразъёмным соединением SKF
