| Принцип работы | Дозирующие устройства с предварительным циклом смазывания 1) | |
| Выходы | 1 | |
| Смазочный материал | Минеральное и синтетическое масло, 20–2000 мм2/с жидкая смазка NLGI 000, 00, 0 | |
| Объём дозирования на цикл подачи и выход | ||
| Модель G, G4, T, W, модульная | 0,01–0,10 см³ | 0,0006–0,006 дюйма³ |
| Модель G7 | 0,01–0,3 см³ | 0,0006–0,018 дюйма³ |
| Рабочая температура | от 0 до +80 °C | от +32 до +176 °F |
| Рабочее давление | мин. 12 бар макс. 45 бар | 174 фунта/дюйм² 653 фунта/дюйм² |
| Давление сброса | макс. 3 бар | 43,5 фунта/дюйм² |
| Материалы | сталь (оцинкованная, без Cr6) или латунь, бутадиенакрилонитрильный каучук (NBR) G7 FKM (FPM) | |
| Соединение магистрального трубопровода | различные фитинги для трубки ø 6 – 10 мм; от 0,236 до 0,393 дюйма или заглушки для резьбы M10×1 | |
| Выходное соединение | ø трубы 4 и 6 мм; 0,157 – 0,236 дюйма прямой фитинг со стяжной гайкой, беспаечное трубное соединение (DIN 3862) | |
| Размеры | ||

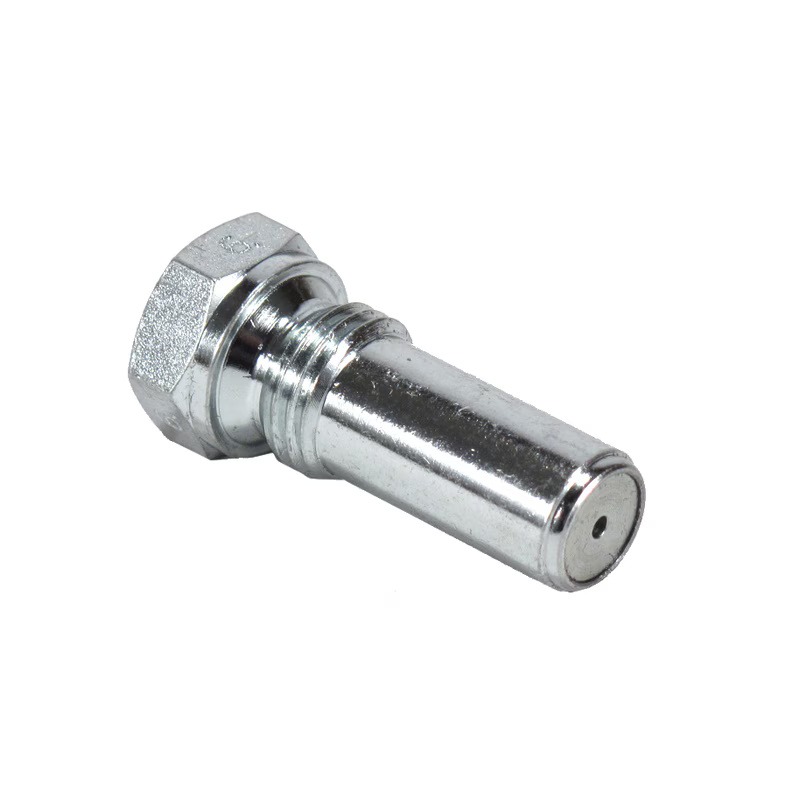

| 321 G | длина: 50 мм ø: 16,2 мм размер ключа: 14 мм | 1,968 дюйма 0,638 дюйма |
| 321 W | длина: 46 мм ширина: 26 мм ø: 11,5 мм размер ключа 10 мм | 1,811 дюйма 1,023 дюйма 0,453 дюйма |

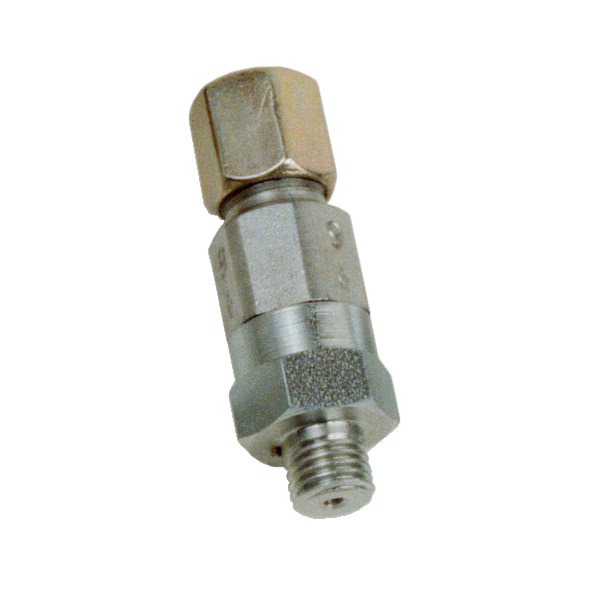

| 321 G4 | длина: 40,5 мм ø: 19,6 мм размер ключа 17 мм | 1,594 дюйма 0,771 дюйма |

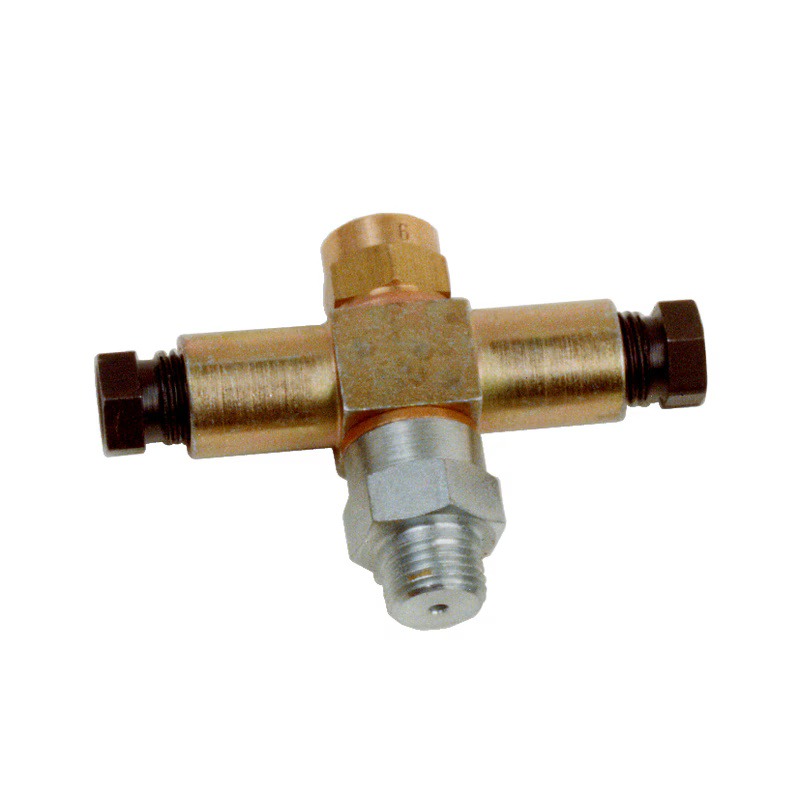

| 321 T | длина: 43 мм ширина: 61 мм ø: 16,2 мм размер ключа 14 мм | 1,692 дюйма 2,401 дюйма 0,638 дюйма |

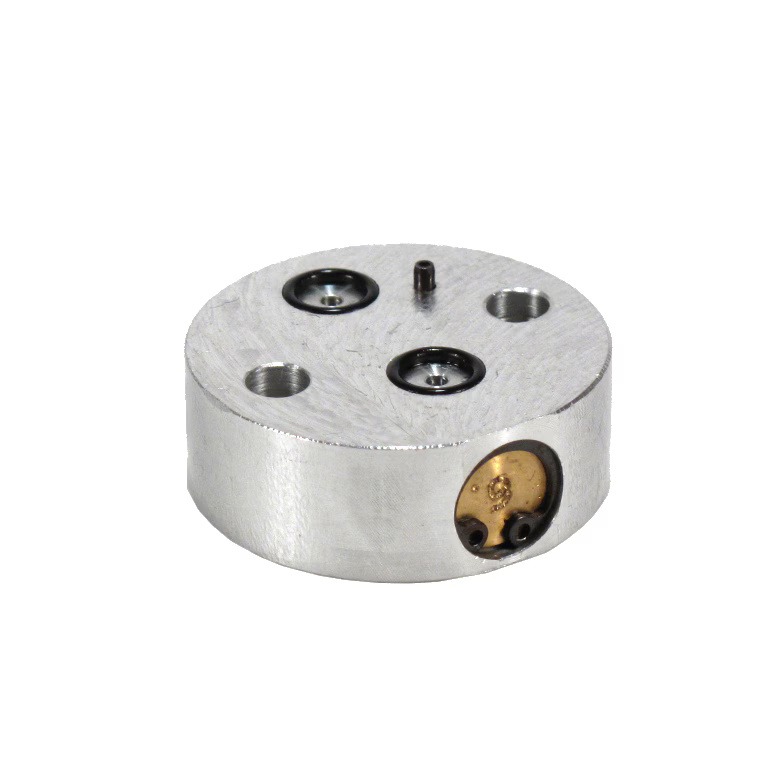

| 321 Module | ø: 30 мм высота или толщина: 11 мм | 1,181 дюйма 0,433 дюйма |

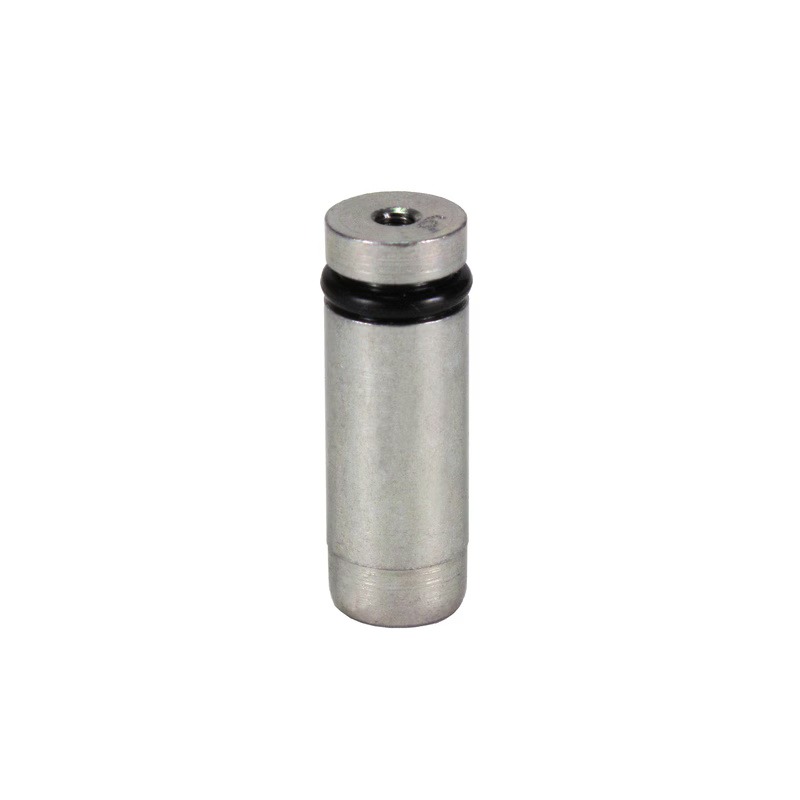

| 321 G7, малый | длина: 30 мм ø: 10,3 мм | 1,181 дюйма 0,405 дюйма |
| 321 G7, большой | длина: 50 мм ø: 13,5 мм | 1,968 дюйма 0,531 дюйма |
| Положение монтажа | любое | |
Дозирующие устройства 321 с предварительным циклом смазывания
-
Для одномагистральных систем смазывания
Дозирующие устройства серии 321 с предварительным циклом смазывания и одним каналом предназначены для одномагистральных централизованных систем смазывания маслом и жидкой смазкой. Эти дозирующие устройства устанавливаются непосредственно на точку смазывания. Это устраняет необходимость в подаче смазочного материала по трубопроводу к точке смазывания, а также в самом трубопроводе. Это удобно в условиях ограниченного пространства. Выбор из шести типов отвечает требованиям разных областей применения.
Технические характеристики и преимущества
- Специально разработанное дозирующее устройство с одним каналом и предварительным циклом смазывания
- Прямое подсоединение к магистральному трубопроводу
- Не требуется отдельный трубопровод и фитинги
- Резьбовое дозирующее устройство контролируется переключателем давления на магистральном трубопроводе. Подходит для трубопровода подачи диаметром 4 мм (масло) и 6 мм (жидкая смазка)
Области применения
- Станки
- Печатные машины
- Упаковочные машины
- Текстильная промышленность
