| Принцип работы | дозирующее устройство с предварительным циклом смазывания | |
| Выходы | 2-, 3- или 5-канальные монтажные панели | |
| Объём дозирования | 0,03; 0,06; 0,10; 0,16 см³ | 0,0018; 0,0036; 0,0061; 0,0097 дюйма³ |
| Смазочный материал | Минеральное и синтетическое масло, 20–1500 мм2/с Жидкая смазка NLGI 00, 000 |
|
| Рабочая температура | от 5 до 50 °C | от 41 до 122 °F |
| Рабочее давление | мин. 12 бар макс. 38 бар |
мин. 174 фунта/дюйм² макс. 551 фунт/дюйм² |
| Давление сброса | макс. 3 бар | макс. 43,5 фунта/дюйм² |
| Материал | Высокоэффективный полимер PA66 | |
| Выходное соединение | FPM, ∅ 4 мм | |
| Соединение магистрального трубопровода | ∅ 6 мм (закрывается с помощью #898-210-001) | |
| Размеры | ||
| Монтажная панель с 2 выходами | 68×70×20,5 мм | 2,67×2,75×0,8 дюйма |
| Монтажная панель с 3 выходами | 85×70×20,5 мм | 3,34×2,75×0,8 дюйма |
| Монтажная панель с 5 выходами | 119×70×20,5 мм | 4,68×2,75×0,8 дюйма |
| Положение монтажа | любое | |

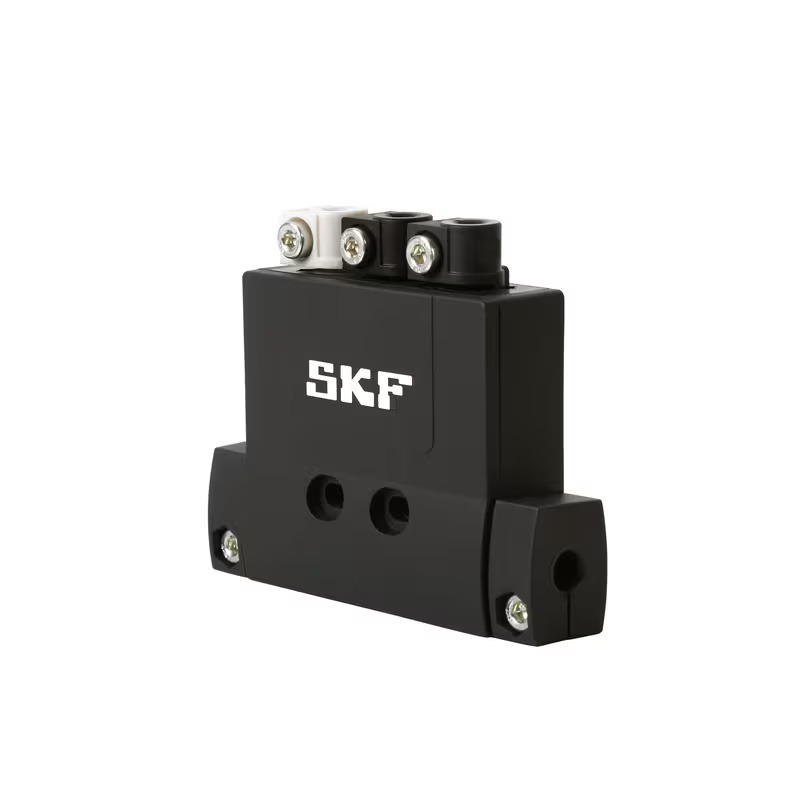

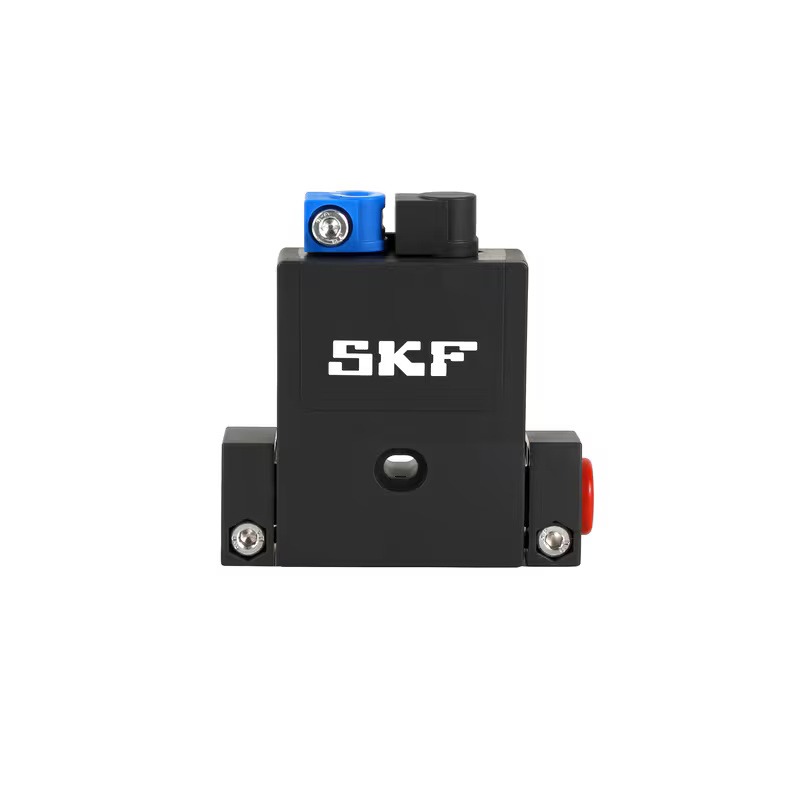

Дозирующее устройство 310
-
Для одномагистральных систем смазывания
Первое в отрасли уникальное неметаллическое дозирующее устройство SKF серии 310. Надёжное решение SKF c современным дизайном рассчитано как минимум на 400 000 циклов смазывания. Это дозирующее устройство для систем с предварительным циклом смазывания маслом и жидкой смазкой легко устанавливается с помощью пластиковых или металлических трубопроводов. Его можно устанавливать в вертикальном или перевёрнутом положении. Входящие в комплектацию дозирующие элементы с маркировкой отвечают различным требованиям смазывания.
Технические характеристики и преимущества

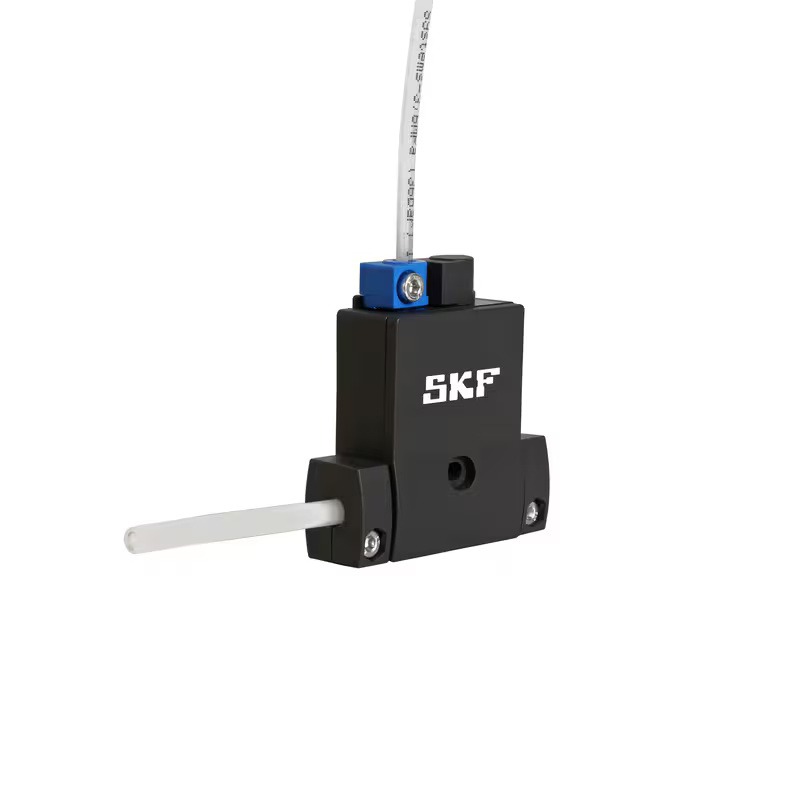

- Подходит для использования с пластмассовыми трубками или металлическими трубами

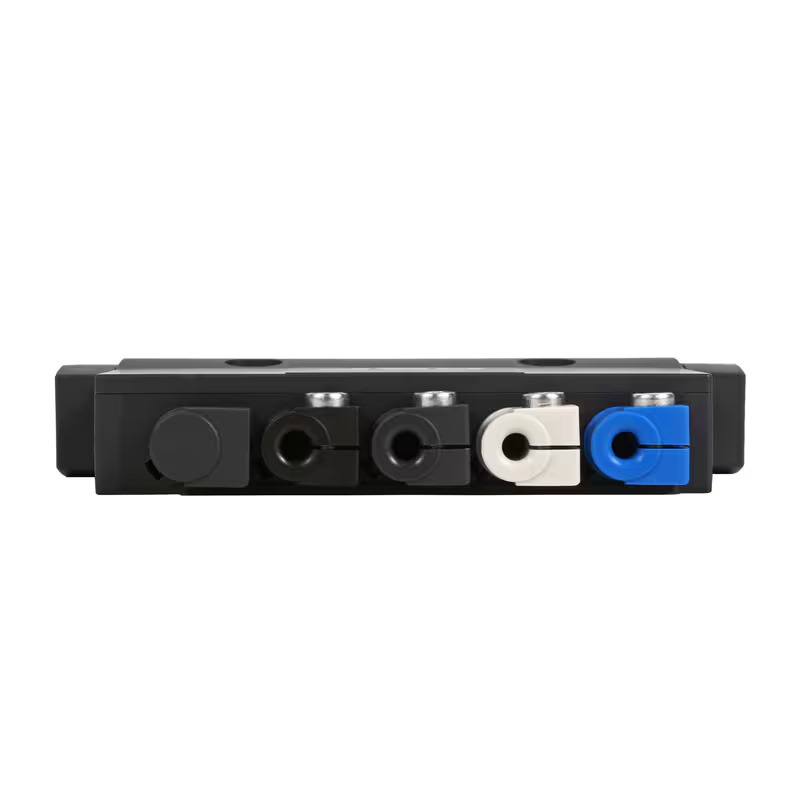

- Цветовая маркировка дозирующих элементов помогает определять объёмы смазочных материалов
- Точное дозирование смазочных материалов
- Простой и универсальный монтаж в любом положении

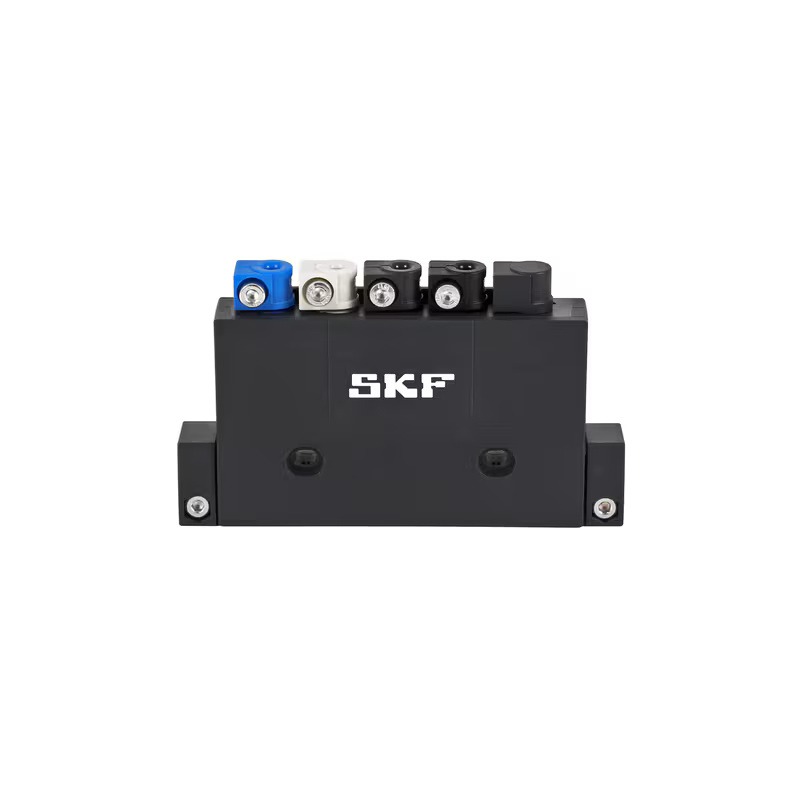

- Использование с 2-, 3- или 5-канальными монтажными панелями
- Применяется для масла и жидкой смазки
Области применения
- Станки
- Текстильная и лесная промышленность
- Печатные машины
- Конвейеры
Брошюры и руководства
| Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан один возможный номер детали и пояснение к нему. | |
| 313-800-3Y500-BY |
|
| Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа. | |
Сконфигурировать изделие, скачать файл CAD
| Номер детали | Описание | |
 |

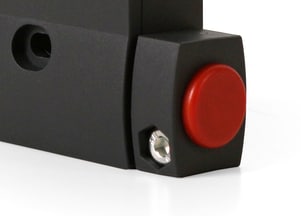

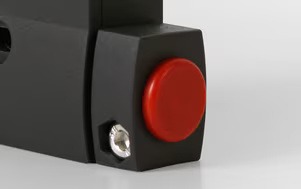

898-210-001 | Концевая заглушка, подходит для закрытия выхода магистрального трубопровода на дозирующем устройстве серии 310 с целью закрытия системы смазывания. Красный цвет обозначает конец системы смазывания. |
