| Принцип работы | аналоговое/цифровое реле давления | |
| Смазочный материал | масло и жидкая смазка NLGI 000, 00, 0 | |
| Рабочая температура | от −25 до +80 °C | от +13 до 176 °F |
| Рабочее давление | 1–40 бар с шагом 0,5 бар | 14–580 фунтов/дюйм² с шагом 7 фунтов/дюйм² |
| Давление разрыва | 500 бар | 7251 фунт/дюйм² |
| Рабочее напряжение | 18–30 В пост. тока | |
| Энергопотребление | макс. 35 мА | |
| Выходной сигнал | 1 шт. PNP и 1 шт. PNP/IO-Link | |
| Вибростойкость | 20 g (10–2000 Гц) | |
| Срок службы | 100 × 106 переключений давления | |
| Отверстие для отбора давления | G 1/4 | |
| Материалы | ||
| Корпус | нержавеющая сталь | |
| Панель управления | поликарбонат | |
| Электрическое соединение | M12x1; четырехконтактное | |
| Класс защиты | IP 67 | |
| Размеры | 34 × 91 × 49,4 мм | 1,33 × 3,58 × 37,4 дюйма |
| Положение монтажа | любое | |

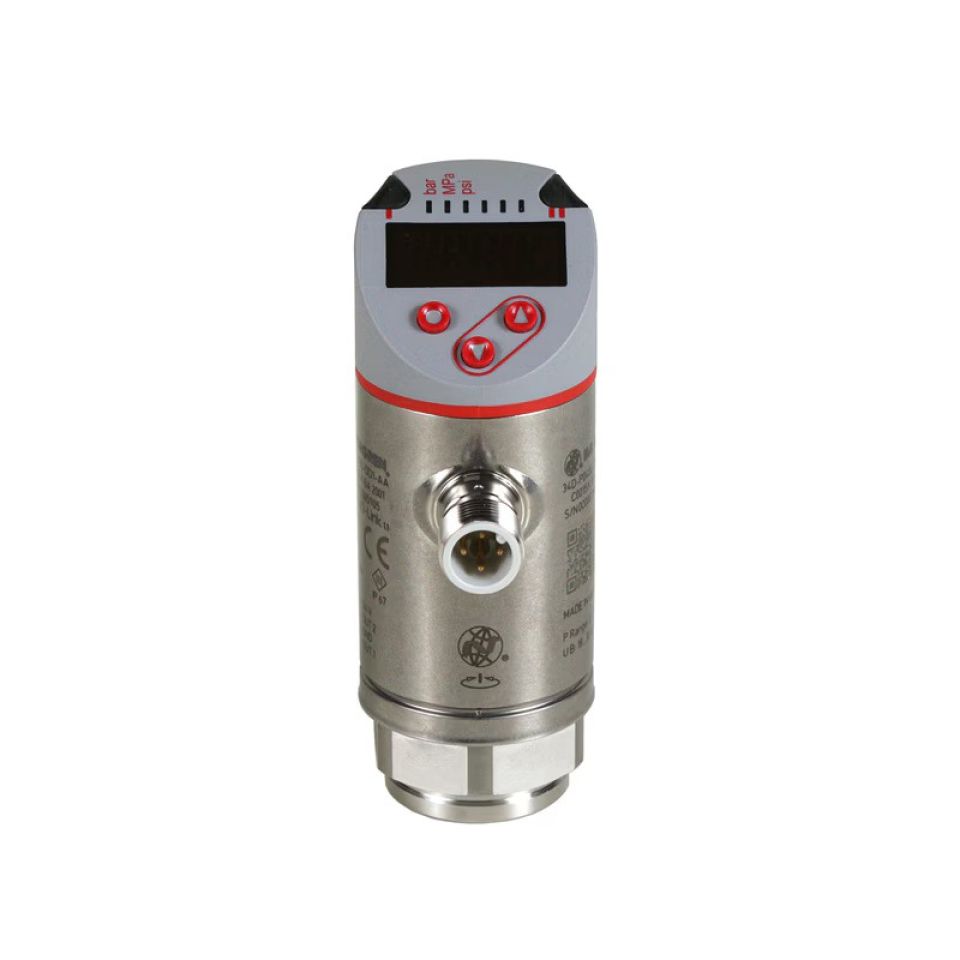

Датчик давления DSC1
-
Аналоговое и цифровое реле давления
DSC1 — это электронные реле давления со встроенным цифровым дисплеем для измерения относительного давления. Они используются в основном для мониторинга давления. В зависимости от конструкции, они также могут выполнять функции управления. Точки переключения давления, индикацию давления и логику переключения можно легко настраивать и программировать. Значения отображаются в виде 4-разрядного буквенно-цифрового кода. В то же время предусмотрен переключающийся дисплей (красный/зеленый) для отображения состояния переключения. DSC1 может работать в режимах гистерезиса и диапазона, при этом режим можно задать отдельно для каждого переключающего выхода.
Особенности и преимущества
- Два сигнальных выхода: 1 шт. PNP и 1 шт. PNP/IO-Link (с изменяемой конфигурацией)
- Исполнения для увеличения и падения давления от 1 до 40 бар с приращением 0,5 бар
- Может работать в режимах гистерезиса и диапазона
- Защита доступа с помощью кода
Области применения
- Станки
- Печатные машины
- Ветроэнергетика
- Транспортные средства
- Металлургия и тяжела
