| Принцип работы | центр управления | |
| Рабочая температура | от 0 до +50 °C | от +32 до +122 °F |
| Температура хранения | от −20 до +60 °C | от −4 до +140 °F |
| Смазочный материал | масло и пластичная смазка | |
| Каналы для смазочного материала | ST-2240-LUB-6: 6 ST-2240-LUB-14: 14 |
|
| Рабочее напряжение | 115/230 В перем. тока, автоматический выбор диапазона | |
| Диапазон рабочего напряжения | 93–132 В перем. тока, 186–264 В перем. тока, 47–63 Гц | |
| Защита от короткого замыкания | Автоматический выключатель, 6 A, кривая С | |
| Внутренний источник питания | T1 24 В пост. тока,10 A для приборов T2 24 В пост. тока, 0,75 A для электронной системы управления |
|
| Класс защиты | IP 65 | |
| Блок управления | Контроллер ST-105 для систем смазывания | |

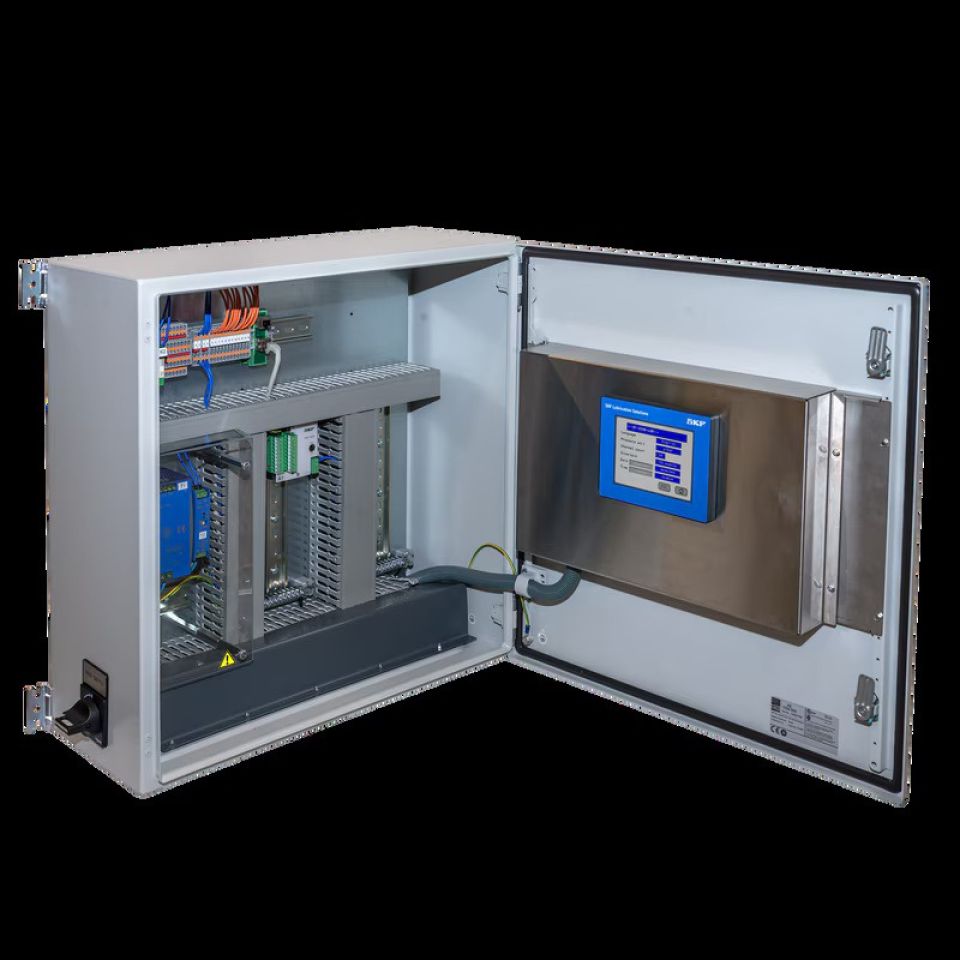

| Дисплей | Schneider HMISTU855 Сенсорный TFT-дисплей 5,7 дюйма, 320 x 240, 64 тыс. цветов Порты Ethernet и USB Мобильное приложение для мониторинга: Schneider Vijeo design Air |
|
| Регистрация данных | Файлы данных на USB-накопителе | |
| Промышленная сеть | Modbus TCP (режим slave), другие протоколы по запросу | |
| Выходы аварийного сигнала | Реле K1 и K2: Беспотенциальный переключающий контакт; макс. нагрузка 230 В / 1 А Канальные модули: Беспотенциальный контакт; макс. нагрузка 50 В пост. тока / 1 A |
|

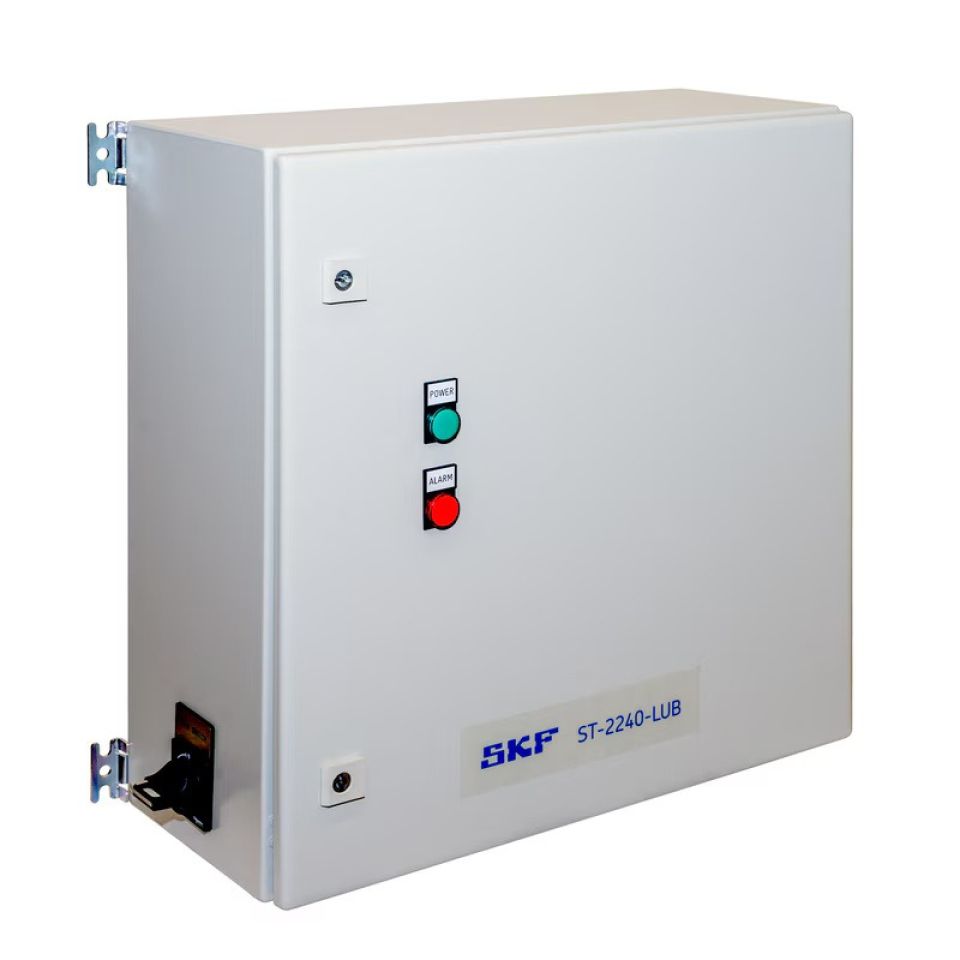

| Размеры ST-2240-LUB-6 | 600 x 600 x 250 мм | 23,6 x 23,6 x 8,3 дюйма |

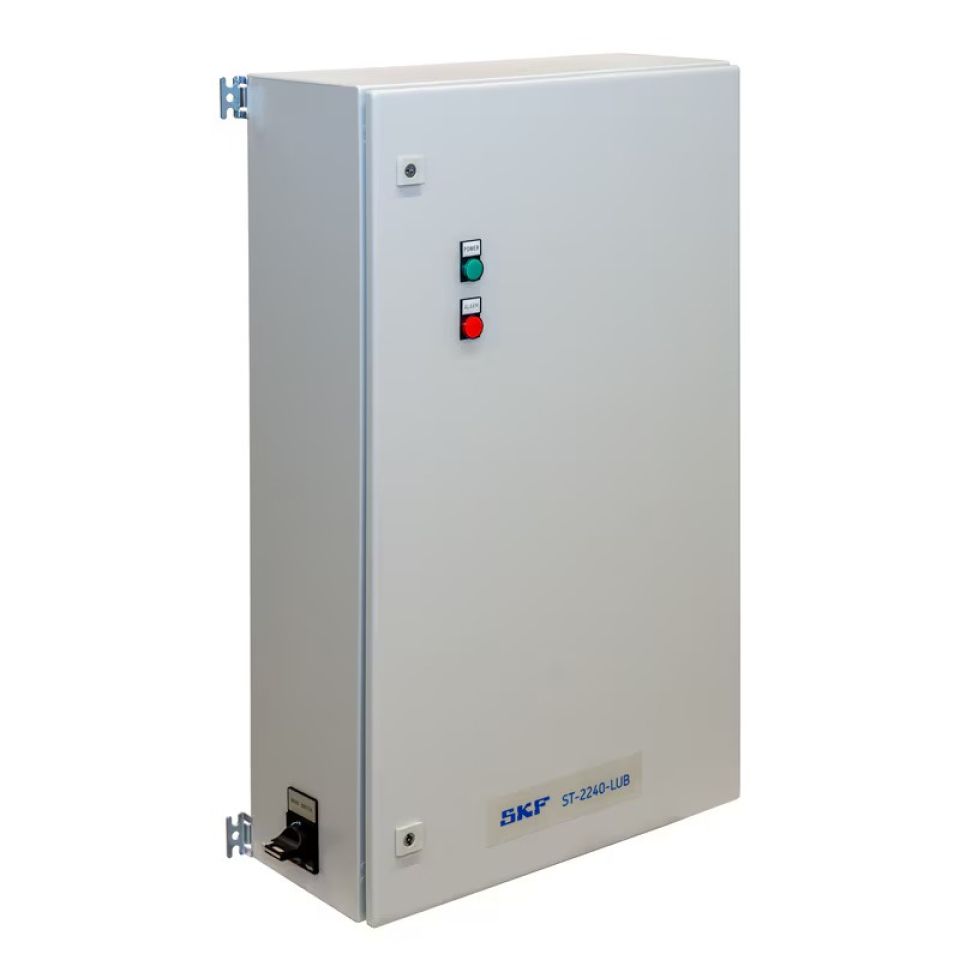

| Размеры ST-2240-LUB-14 | 600 x 1000 x 250 мм | 23,6 x 39,4 x 8,3 дюйма |
Центр управления ST-2240-LUB
-
Для одно-, двухмагистральных и последовательных систем смазывания

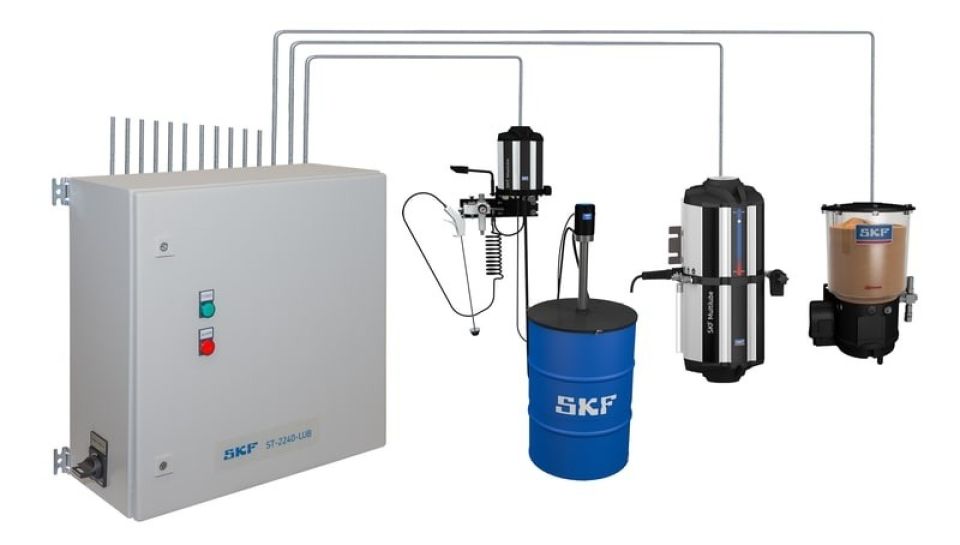

Центры управления смазыванием ST-2240-LUB-6 и ST-2240-LUB-14 подходят для двухмагистральных, а также одномагистральных и последовательных систем смазывания. Эти устройства оснащены сенсорным дисплеем и отличаются размерами шкафа управления, а также максимальным количеством обслуживаемых каналов смазывания.
ST-2240-LUB-6 обеспечивает управление до 6 отдельными каналами смазывания, а ST-2240-LUB-14 — до 14 каналами, у каждого из которых свои независимые параметры смазывания и, при необходимости, различные смазочные материалы.
Систему смазывания можно перенастраивать на месте посредством установки или удаления модулей каналов, при этом изменение конфигурации выполняется пользователем. Переключатели и датчики давления, а также датчики поршня могут быть использованы во всех каналах. Система также может работать с новым ультразвуковым датчиком низкого уровня смазочного материала.
Технические характеристики и преимущества
- Универсальность и надёжность, автоматическая смена насоса (Dualset)
- Модульные блоки упрощают модификацию системы
- Может работать с ультразвуковым датчиком низкого уровня смазочного материала
- Контроль распыления пластичной смазки с мониторингом воздуха
- Совместимость с устройством контроля для дозаторов
- Опции дистанционного управления (промышленная сеть, мобильное приложение, интернет-шлюз)
Области применения
- Металлургия
- Горнодобывающая и цементная отрасли промышленности
- Целлюлозно-бумажная промышленность
- Пищевая промышленность
