| Принцип работы | блочные дозирующие устройства | |
| Выходы | 2-4 | |
| Смазочный материал | пластичная смазка до класса NLGI 2 масло с вязкостью мин. 12 мм²/с |
|
| Объём дозирования на цикл подачи и выход | ||
| 4 выхода | 0,16 галлона | 0,01 дюйма³ |
| 2 выхода | 0,32 см³ | 0,02 дюйма³ |
| Объёмный расход на входе | макс. 45 см3 | 2,75 дюйма3 |
| Рабочая температура | от −10 до +100 °C | от 14 до 212 °F |
| Макс. рабочее давление | 100 бар | 1450 фунтов/дюйм² |
| Входное/выходное соединение | M12×1 или G 1/8 | |
| Материал для резьбы M12×1 | латунь | |
| Материал с G 1/8 | сталь | |
| Материал, с электрическим мониторингом | чугун | |
| Электрический мониторинг | один электрический цикл/импульс соответствует 0,64 см3, 0,04 дюйма3 | |
| Электрическое соединение | штекер в соответствии с DIN 43650 | |
| Номинальное напряжение Ui | 30 В пост. тока | |
| Токовая нагрузка Ii | 0,02 A | |
| Функция выхода | замыкание | |
| Переключающий элемент | язычковый контакт | |
| Класс защиты | IP 65 | |
| Размеры | 55 x 168,5 x 31 мм | 2,16 x 6,63 x 1,22 дюйма |
| Положение монтажа | любое | |

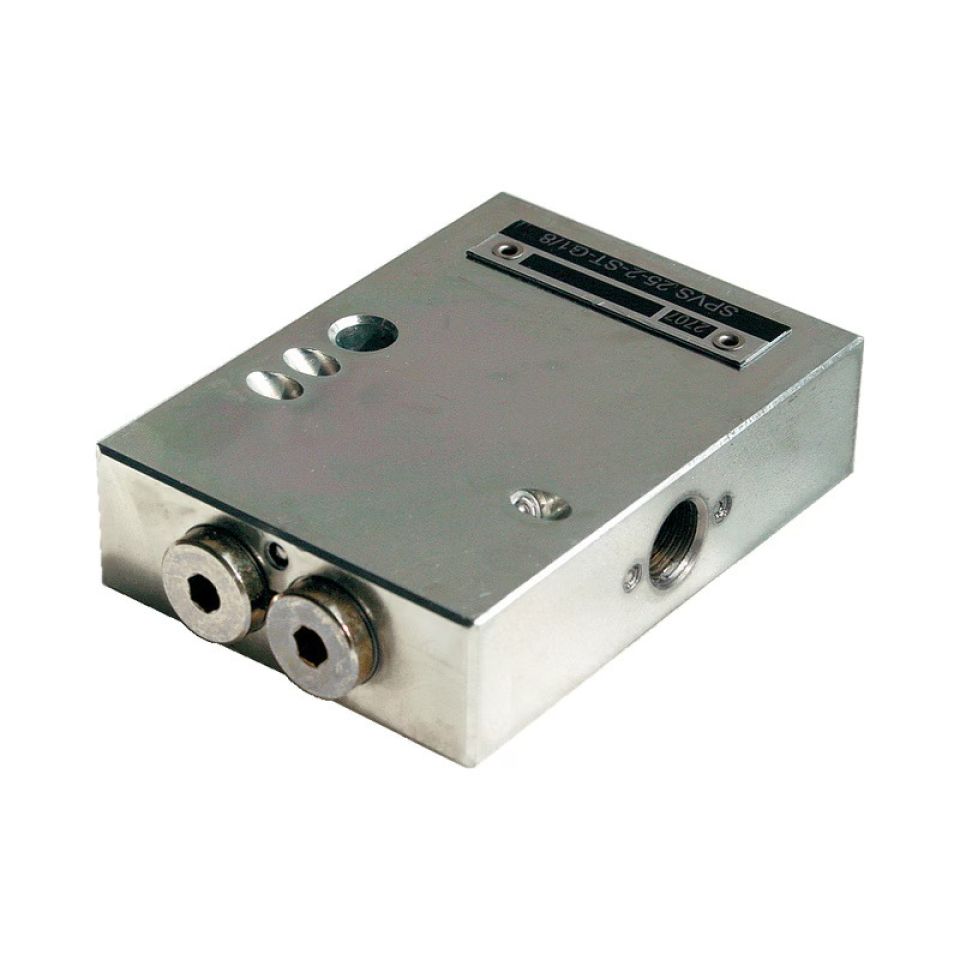

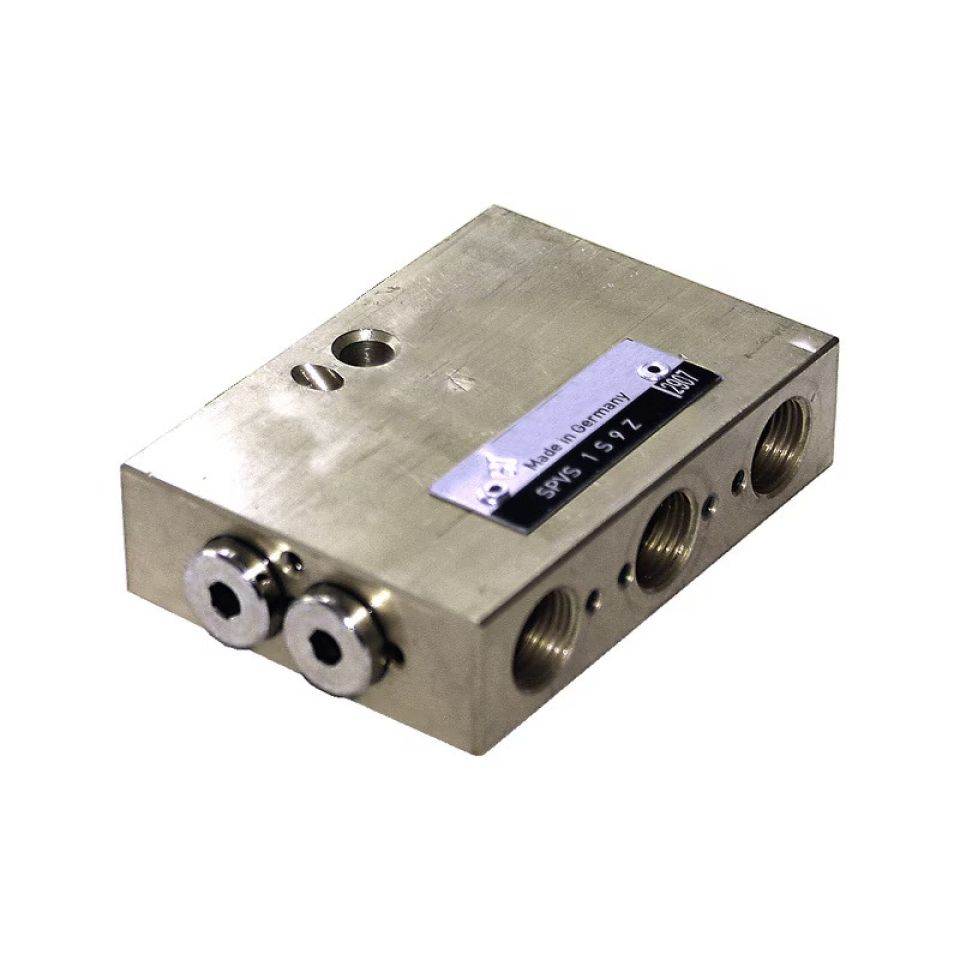

Блочные дозирующие устройства SPVS
-
Для последовательных систем смазывания
Дозирующие устройства типа SPVS используются либо для увеличения количества выходов смазочного насоса, либо для разделения объёмного потока. Эти блочные дозирующие устройства подают смазочный материал в точки смазывания без какого-либо влияния на рабочее давление в системе.
Технические характеристики и преимущества
- Компактная конструкция
- Компактное двухпоршневое исполнение с механической блокировкой предотвращает самоблокировку
- Универсальность: использование с маслом и пластичной смазкой
- Возможен центральный мониторинг функций с помощью электрического устройства мониторинга хода
- Точное распределение смазочного материала благодаря установленным поршням
Области применения
- Машины для металлообработки
- Малогабаритное оборудование
- Упаковочные машины
