| Принцип работы | аналоговый ультразвуковой датчик | |
| Рабочий диапазон | ||
| Тип датчика 237-11204-4 | 0–500 мм | 1–19,68 дюйма |
| Тип датчика 237-11204-5 | 0–1000 мм | 0–39,37 дюйма |
| Максимальная рабочая высота | ||
| 237-11204-4 | 600 мм | 23,62 дюйма |
| 237-11204-5 | 1300 мм | 51,18 дюйма |
| Время отклика | ||
| 237-11204-4 | 272 мс | |
| 237-11204-5 | 340 мс | |
| Рабочая температура | от −40 до +70 °C | от −40 до +158 °F |
| Класс защиты | IP 67 | |

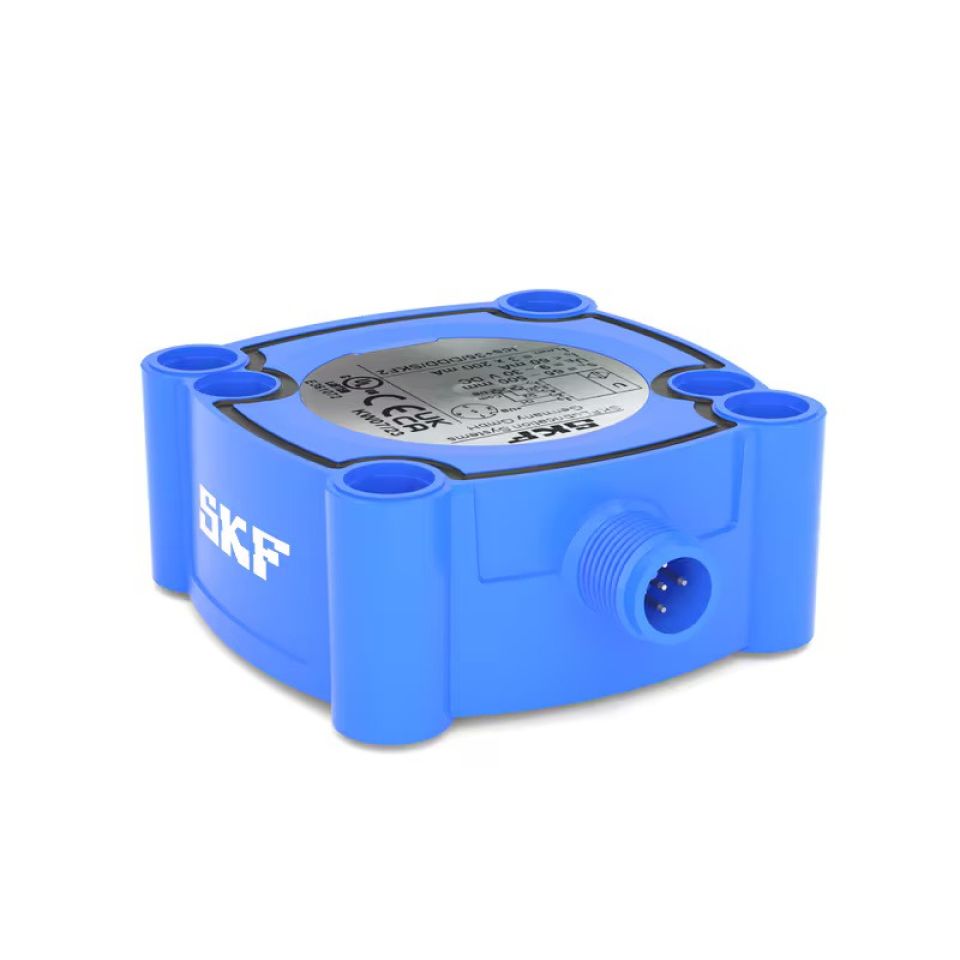

| Способ подключения | 5-контактный круглый штекер M12, PBT | |
| Погрешность | +/−1 % | |
| Напряжение питания | 9–30 В пост. тока | |
| Тип выходного сигнала | 4–20 мА или 0–10 В | |
| Размеры | 62,2 x 62,2 x 26,7 мм | 2,45 x 2,45 x 1,05 дюйма |
| Смазочный материал | масло и пластичная смазка | |
| Ёмкости резервуаров | более 5 литров | 1,321 амер. галлона |

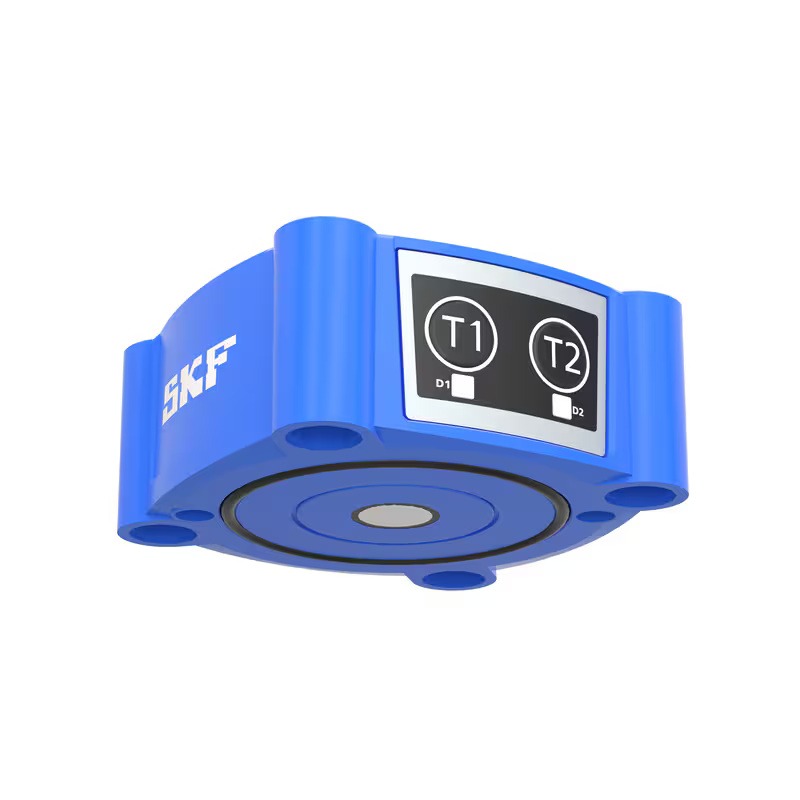

Аналоговый ультразвуковой датчик
-
Для резервуаров со смазочным материалом объёмом более пяти литров

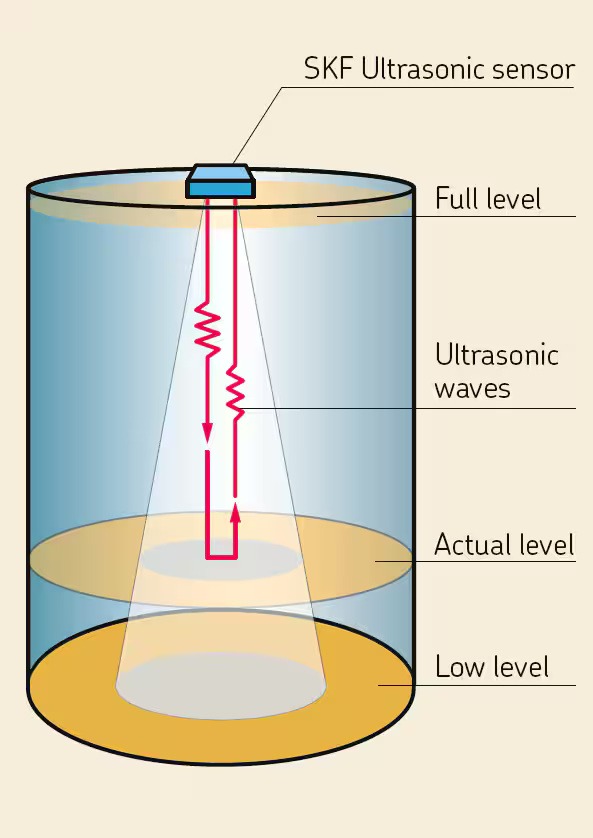

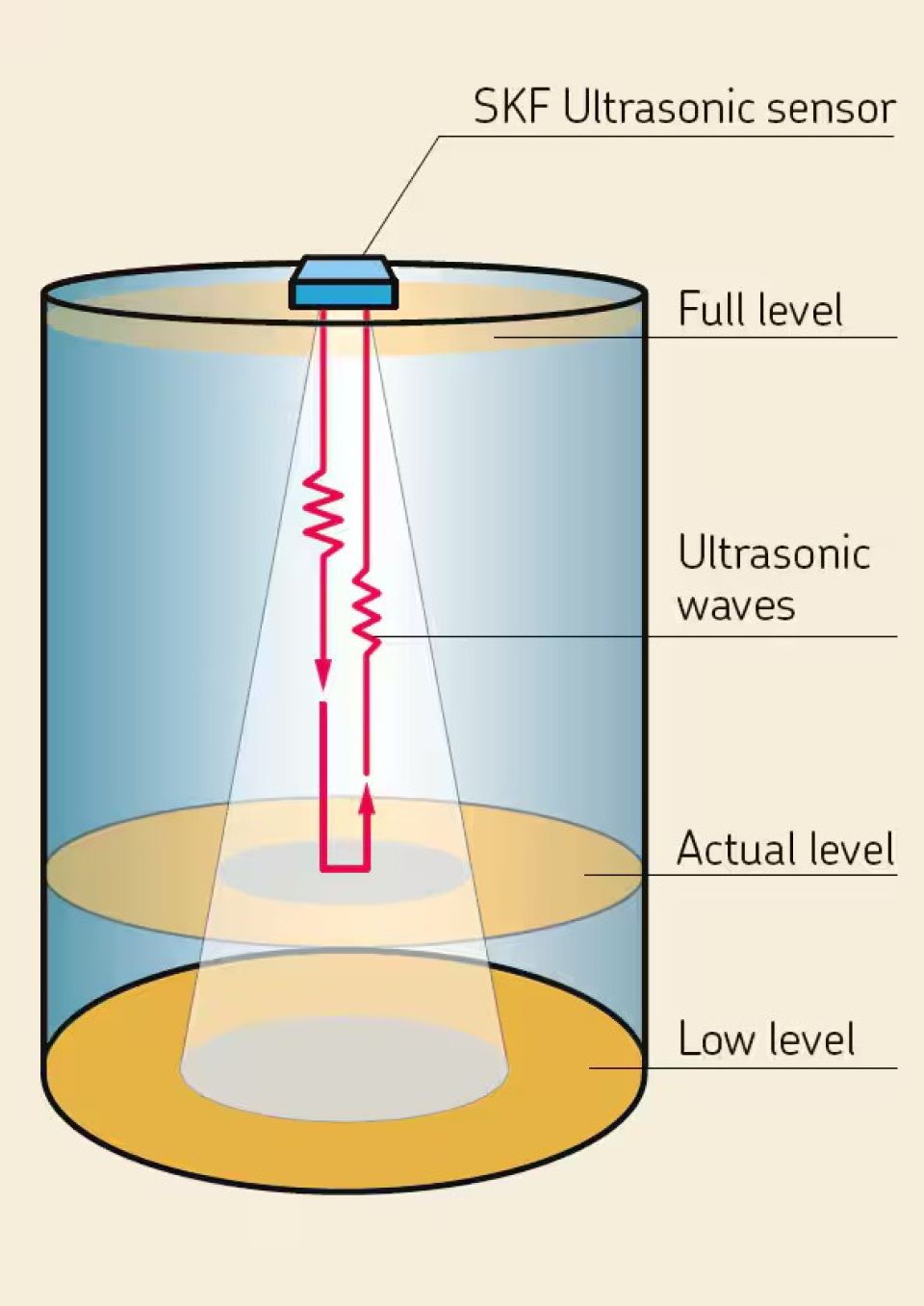

Практически не требующий техобслуживания датчик SKF использует ультразвуковые волны для бесконтактного измерения расстояния до объекта — поверхности смазочного материала. В зависимости от предварительно заданного диапазона значений выдаётся соответствующий аналоговый сигнал, величина которого пропорциональна расстоянию до смазочного материала. Два цветных светодиодных датчика выполняют индикацию рабочего состояния и аналогового выхода.
Технические характеристики и преимущества
- Надёжный контроль уровня заполнения резервуара
- Простота техобслуживания
- Улучшенный мониторинг работы насоса
- Отсутствие слепых зон в резервуаре
- Аналоговый выход
- Постоянное измерение уровня
Области применения
- Для масла и пластичной смазки
- Для резервуаров объёмом
