| Принцип работы | масляный фильтр | |
| Смазочный материал | минеральные и синтетические масла; вязкость 20–1000 мм2/с | |
| Рабочая температура | от 0 до +70 °C | от +32 до +158 °F |
| Рабочее давление | макс. 100 бар | макс. 1450 фунтов/дюйм² |
| Перепад давления | ||
| Ткань из стекловолокна | Δp 30 бар | 435 фунтов/дюйм² |
| Индикаторы загрязнений | Δp 5 бар | 72,5 фунтов/дюйм² |
| Сопротивление давлению смятия | ||
| Ткань из стекловолокна | 20 бар | 290 фунтов/дюйм² |
| Проволочная сетка | 30 бар | 435 фунтов/дюйм² |
| Объём | 40, 63, 100 л | 10,6, 16,6, 26,4 галлона |
| Фильтрующая способность | от 3 до 50 мкм | |
| Материал | ||
| Корпус | Алюминий | |
| Материал уплотнения | фторкаучук (FKM) | |
| Фильтр | Ткань из стекловолокна — абсолютная фильтрация; проволочная сетка из нержавеющей стали — номинальная фильтрация | |
| Соединительная резьба (ISO 228) | G 1/2 | |
| Размеры | мин. 92 × 82 × 186 мм макс. 92 × 82 × 426 мм |
мин. 3,62 × 3,3 × 7,32 дюйма макс. 3,62 × 3,3 × 16,77 дюйма |
| Положение монтажа | вертикальное | |

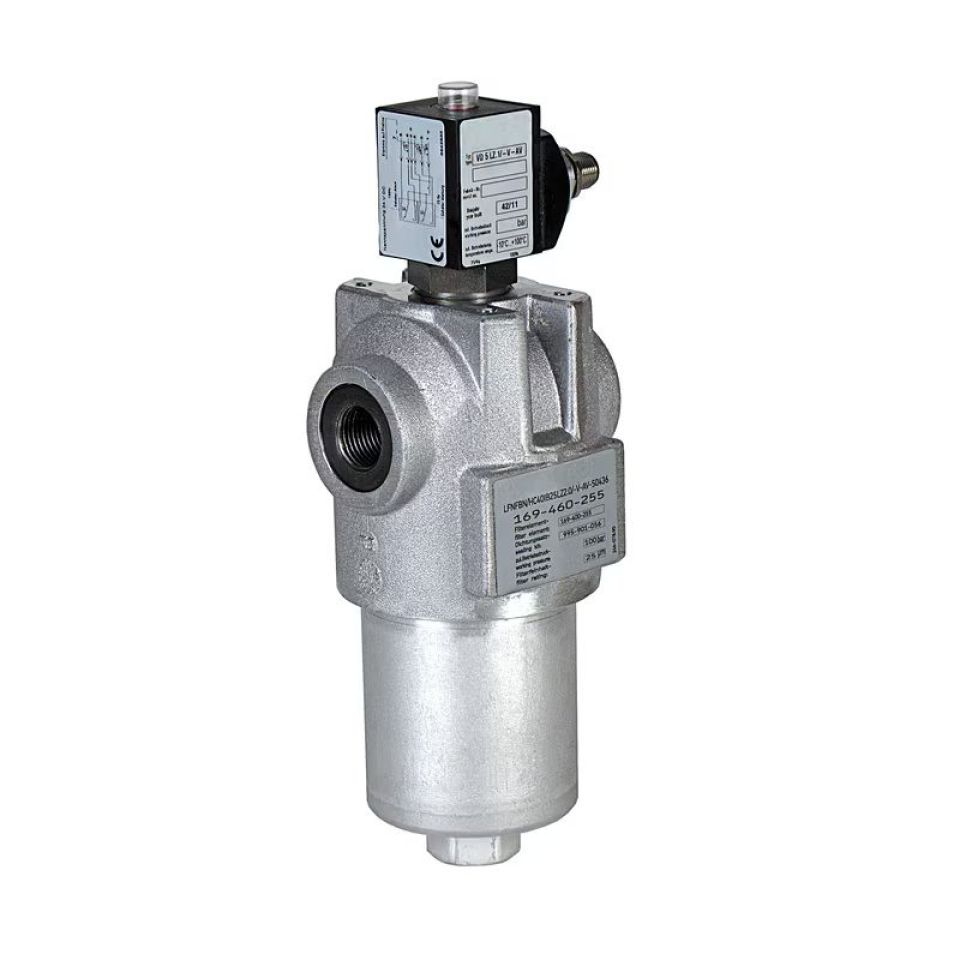

169-460-… Масляные фильтры в соответствии с DIN 24550
-
Для циркуляционных систем смазывания маслом
Напорные фильтры серии 169-460 — это стандартные масляные фильтры в соответствии с DIN 24550. Они имеют модульную конструкцию и состоят из корпуса с крышкой, фильтрующего элемента и резьбовой заглушки.
Опционально вместо резьбовой заглушки может поставляться индикатор загрязнений. Напорные фильтры используются в качестве линейных фильтров в трубопроводах циркуляционных систем смазывания маслом для отделения твёрдых загрязняющих частиц от рабочих жидкостей. Доступны фильтрующие элементы двух типов. Ткань из стекловолокна (одноразовые элементы из неорганических волокон для абсолютной фильтрации) или проволочная сетка (номинальная фильтрация). Индикатор загрязнений оценивает состояние фильтрующего элемента и подаёт соответствующий сигнал при необходимости замены.
Технические характеристики и преимущества
- Предотвращение неисправности системы и отдельных компонентов, увеличение срока службы системы благодаря значительному уменьшению содержания твёрдых загрязняющих частиц
- Экономичность, надёжность, простота техобслуживания
- Компактная модульная конструкция, монтаж непосредственно в трубопроводы
- Широкий выбор уровней объёмного расхода и разные степени фильтрации
- Оптимизированная процедура техобслуживания, заключающаяся только в замене фильтрующих элементов
- Опционально доступен контроль загрязнённости фильтрующих элементов
Области применения
- Циркуляционные системы смазывания маслом
- Общее машиностроение и промышленные технологии
- Судостроение и шельфовая промышленность
- Целлюлозно-бумажная промышленность
- Тяжёлая промышленность
