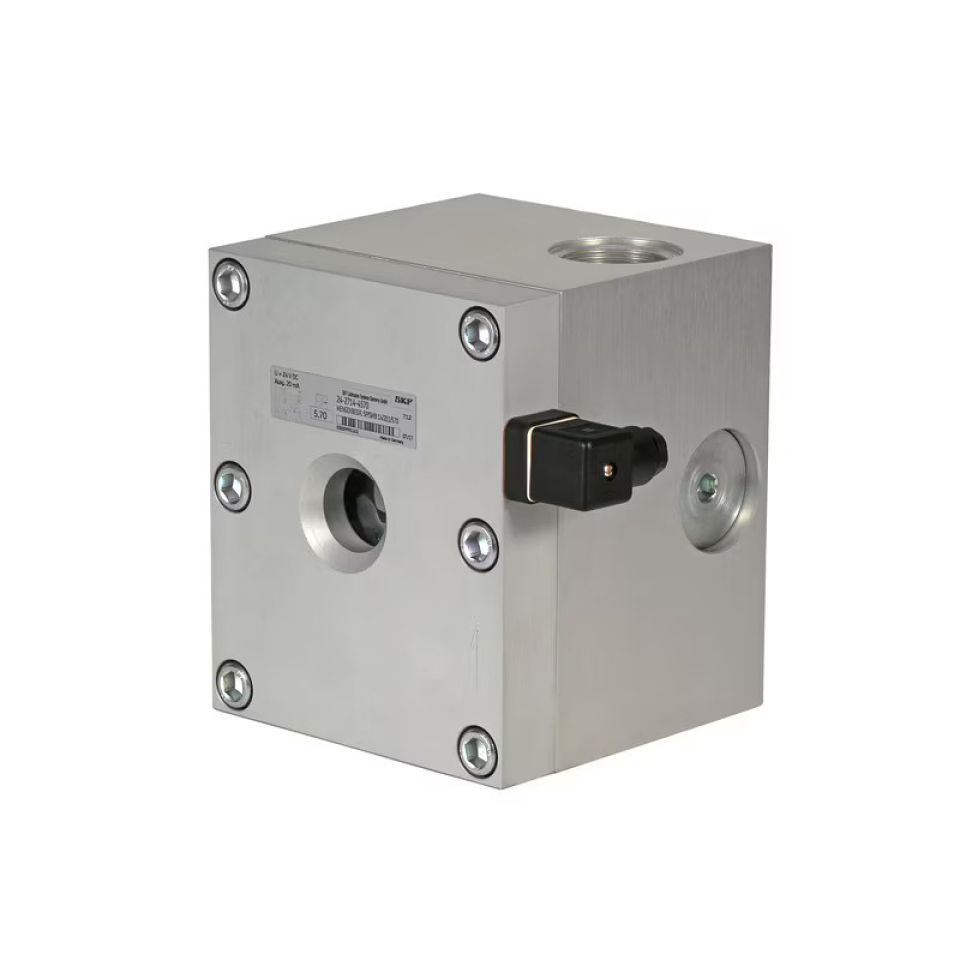

    Ограничитель расхода SMB 14

    • Для циркуляционных систем смазывания маслом

      Ограничитель расхода SMB 14 предназначен для разделения потока в магистральном трубопроводе на отдельные параллельные потоки и их ограничения в соответствии с требованиями. Поток создаётся независимо от давления в системе и практически независимо от вязкости, обеспечивая постоянную величину расхода.

      SMB 14 обеспечивает расход от 25 до 90 л/мин (52,8–190 пинт/мин) и диапазон давления до 50 бар (725 фунтов/дюйм²). Ограничитель имеет встроенный индикатор расхода шестерёнчатого типа для электронного и визуального мониторинга расхода масла. При каждом вращении подаётся сигнал, предоставляющий информацию о расходе.

      Ограничитель расхода SMB 14 — это идеальное решение для областей применения с изменяющейся температурой окружающей среды и необходимостью стабильного потока масла, например, для циркуляционных систем смазывания маслом.

      Особенности и преимущества

      • Стабильный расход масла независимо от изменения давления, температуры или вязкости
      • Визуальный и электронный мониторинг для индикации фактического расхода
      • Простой запуск с фиксированным расходом, предварительно заданным путём выбора размера форсунки
      • Адаптация расхода при помощи вставных форсунок
      • Опциональное исполнение ATEX
      • Опциональное подключение к системе управления данными на предприятии
      • Чрезвычайно прочная конструкция

      Области применения

      • Горнодобывающая, цементная и нефтегазовая отрасли промышленности
      • Машины для формовки металлов, станки
      • Целлюлозно-бумажная промышленность
      • Промышленные редукторы
      Брошюры и руководства
       Брошюра по продукции (204.5 KB)
       Инструкции по эксплуатации, исполнение ATEX (1.6 MB)
    +7 701 419 2752
    Технические характеристики
    Жұмыс принципі 2-ходовой ограничитель расхода с контролем объёмного расхода
    Выходные патрубки 1
    Майлаушы экологичные минеральные и синтетические масла
    Вязкость 20–600 мм2/с
    Расход1) 25–90 л/мин 52,8–190 пинт/мин
    Жұмыс температурасы от 0 до 70 °C от 32 до 158 °F
    Жұмыс қысымы 6–50 бар 87–725 фунтов/дюйм²
    Дифференциальное давление >6 бар >87 фунтов/дюйм²
    Электрическое соединение Датчик Холла
    Напряжение 24 В пост. тока ± 10 %, макс. 20 мА
    Материал AlCuPb F38, нейтральное анодирование
    Соединение штекер, DIN 43650
    Класс защиты IP 65
    Өлшемдері 150 × 180 × 190 мм 5,91 × 7,09 × 7,48 дюйма
    Орнату орны любое
    Опции Версия ATEX
    1. 1)
      Подача масла питающим насосом системы должна быть >10–15 % от расхода всех ограничителей расхода, установленных в системе. Более высокий объём дозирования доступен по запросу.
    Тапсырыс беру туралы ақпарат
    Конфигурацию изделия можно выполнить при помощи кода конфигурации. Необходимо добавить расход в соответствии с размером вставной форсунки, как указано в таблице ниже.
    24-2714-0… SMB14 без мониторинга, для форсунки с индексами 570–960, размер вставной форсунки = см. таблицу ниже
    24-2714-1… SMB14 без мониторинга, для форсунки с индексами 000–170, размер вставной форсунки = см. таблицу ниже
    24-2714-4… SMB14 с электрическим мониторингом 1), для форсунки с индексами 570–960, размер вставной форсунки = см. таблицу ниже
    24-2714-5… SMB14 с электрическим мониторингом 1), для форсунки с индексами 000–170, размер вставной форсунки = см. таблицу ниже
    Исполнения ATEX доступны по запросу, только для конструкции ATEX (EX II 2G c TX Gb, EX II 2D c TX Db), без мониторинга или с датчиком поршня. Добавьте «ATEX» на конце артикула.
    Более подробная информация представлена в каталоге продукции.
    Вставная форсунка SMB 14
    Мақала Расход Индекс форсунки Форсунка
    л/мин пинты/мин ∅ мм
    44-0455-2357 25 52,8 570 5,70
    44-0455-2360 30 63,4 630 6,30
    44-0455-2363 35 73,9 680 6,80
    44-0455-2365 40 84,5 730 7,30
    44-0455-2367 45 95,1 780 7,80
    44-0455-2369 50 105,7 820 8,20
    44-0455-2371 55 116,2 870 8,70
    44-0455-2373 60 126,8 910 9,10
    44-0455-2374 65 137,4 960 9,60
    44-0455-2375 70 147,9 000 10,00
    44-0455-2376 75 158,5 040 10,40
    44-0455-2377 80 169,0 080 10,80
    44-0455-2378 90 190,2 170 11,70
    Аксессуарлар
    Мақала Сипаттама
    44-0758-2049 смотровое окно D45×12
    24-0404-2311 комплект уплотнений: прокладка D32/45×05; O-образное кольцо 44×3; O-образное кольцо 90×3
    24-1882-2029 гнездо
    Запасные части
    Бөлшек нөмірі Сипаттама
    24-1883-3017 SMB 14 без форсунки, с электрическим мониторингом
