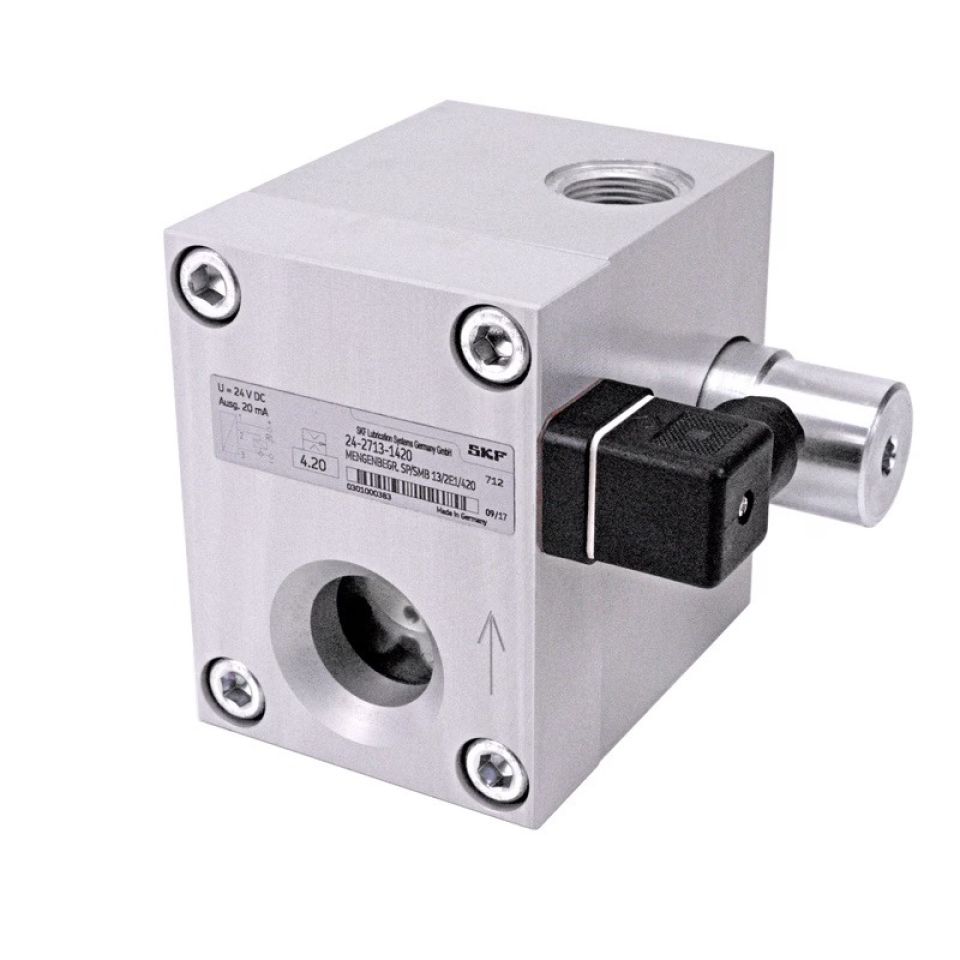

    Ағынды шектегіш SMB 13

    • Айналымдағы майлау жүйелеріне арналған

      SMB 13 ағынды шектегіш магистральдық құбырдағы ағынды бөлек параллель ағындарға бөлуге және қажет болған жағдайда оларды шектеуге арналған. Ағын жүйе қысымынан тәуелсіз және тұтқырлыққа іс жүзінде тәуелсіз құрылады, тұрақты ағын жылдамдығын қамтамасыз етеді.

      SMB 13 6-дан 38 л/мин-ға дейінгі ағын жылдамдығын қамтамасыз етеді (12,6–80,3 пинт/мин) және қысым диапазоны 50 барға дейін (725 psi). Шектегіште майдың шығынын электронды және визуалды бақылау үшін кірістірілген беріліс типті ағын көрсеткіші бар. Әрбір айналу ағын туралы ақпаратты беретін сигнал жасайды.

      SMB 13 ағынын шектегіш қоршаған орта температурасы өзгеретін қолданбалар үшін және айналымдағы майлау жүйелері сияқты тұрақты май ағыны қажеттілігі үшін тамаша шешім болып табылады.

      Ерекшеліктер мен артықшылықтар

      • Қысымның, температураның немесе тұтқырлықтың өзгеруіне қарамастан тұрақты мұнай ағыны
      • Нақты тұтынуды көрсету үшін визуалды және электронды бақылау
      • Саңылау өлшемін таңдау арқылы алдын ала орнатылған бекітілген ағын жылдамдығымен оңай іске қосу
      • Қосылатын саңылауларды пайдаланып ағын жылдамдығын бейімдеу
      • TX Gb бар Ex II 2G, TX Db бар Ex II 2D үшін қосымша ATEX нұсқасы
      • Кәсіпорын деректерін басқару жүйесіне қосымша қосылу
      • Өте берік құрылыс

      Қолдану аймақтары

      • Тау-кен, цемент және мұнай-газ өнеркәсібі
      • Металл қалыптауға арналған станоктар, станоктар
      • Целлюлоза-қағаз өнеркәсібі
      • Өнеркәсіптік редукторлар
      Брошюралар мен нұсқаулықтар
       Өнім брошюрасы (213,2 КБ)
       Пайдалану нұсқаулары, ATEX нұсқасы (1,6 МБ)
    +7 701 419 2752
    Техникалық сипаттамалар
    Жұмыс принципі Көлемді ағынды реттейтін екі жақты ағынды шектегіш
    Шығулар 1
    Майлаушы экологиялық таза минералды және синтетикалық майлар
    Тұтқырлық 20–600 мм2/Бірге
    Тұтыну1) 6,0–38 л/мин 12,6–80,3 пинт/мин
    Жұмыс температурасы 0-ден +70 °C-қа дейін +32-ден 158 °F-қа дейін
    Жұмыс қысымы 6-50 бар 87–725 psi
    Дифференциалды қысым >6 бар >87 psi
    Электр қосылымы Холл сенсоры
    Вольтаж 24 В тұрақты ток ± 10 %, макс. 20 мА
    Материал AlCuPb F38, бейтарап анодтау
    Құрама аша, DIN 43650
    Қорғаныс класы IP 65
    Өлшемдері 115 × 120 × 128,5 мм 4,53 x 4,72 x 5,06 дюйм
    Орнату орны кез келген
    Параметрлер ATEX нұсқасы
    Ex II 2G TX Gb, Ex II 2D with TX Db
    1. 1)
      Техникалық себептерге байланысты жүйедегі қоректік сорғы арқылы майды беру жүйеде орнатылған барлық ағынды шектегіштердің шығынынан >10–15 % болуы керек.
    Тапсырыс беру туралы ақпарат
    Өнім конфигурация кодын пайдаланып конфигурациялануы мүмкін. Ағын жылдамдығы төмендегі кестеде көрсетілгендей кірістіру саптамасының өлшеміне сәйкес реттелуі керек.
    24-2713-0… SMB13 бақылаусыз, … қосылатын саптама өлшемі = төмендегі кестені қараңыз
    24-2713-1… Электрлік бақылауы бар SMB13, … саптама өлшемін салу = төмендегі кестені қараңыз
    24-2713-2… ATEX мониторингі бар SMB13, … қосылатын саптама өлшемі = төмендегі кестені қараңыз
    24-2713-3… ATEX үшін бақылаусыз SMB13, … қосылатын саптама өлшемі = төмендегі кестені қараңыз
    ATEX нұсқалары тек ATEX сұранысы бойынша (TX Gb бар EX II 2G, TX Db бар EX II 2D), бақылаусыз немесе поршеньдік сенсормен қол жетімді. Бөлшек нөмірінің соңына «ATEX» қосыңыз.
    Толығырақ ақпарат өнім каталогында берілген.
    Қосылатын саптама SMB 13
    Бөлшек нөмірі Тұтыну Саптама
    л/мин пинт/мин ∅ мм
    250 6,00 12,6 2,50
    260 6,50 13,7 2,6
    270 6,75 14,2 2,7
    280 7,00 14,8 2,8
    290 7,50 15,6 2,9
    300 8,00 16,9 3,0
    310 8,75 18,5 3,1
    320 9,25 19,5 3,2
    330 9,75 20,6 3,3
    340 10,50 22,1 3,4
    350 11,00 23,2 3,5
    360 11,50 24,3 3,6
    370 12,00 25,4 3,7
    380 12,75 26,9 3,8
    390 13,50 28,5 3,9
    400 14,00 29,6 4,0
    410 14,75 31,1 4,1
    420 15,50 32,8 4,2
    430 16,00 33,8 4,3
    440 16,75 35,4 4,4
    450 17,50 26,9 4,5
    460 18,00 38,0 4,6
    470 18,75 39,6 4,7
    480 19,50 41,2 4,8
    490 20,25 42,8 4,9
    500 21,00 44,4 5,0
    510 21,75 45,9 5,1
    520 22,50 47,6 5,2
    530 23,25 49,1 5,3
    540 24,00 50,7 5,4
    550 25,00 52,8 5,5
    560 26,00 54,9 5,6
    570 27,00 57,0 5,7
    580 28,00 59,1 5,8
    600 30,00 63,4 6,0
    650 34,00 71,9 6,5
    690 38,00 80,3 6,9
    Аксессуарлар
    Мақала Сипаттама
    44-0758-2049 қарау терезесі D45×12
    24-0404-2310 Тығыздағыш жинағы: D32/45×05 тығыздағыш; 44×3 сақина; 90×3 сақина
    24-1882-2029 ұя
    Қосалқы бөлшектер
    Бөлшек нөмірі Сипаттама
    24-1883-3016 SMB 13 саптамасыз, электр бақылауымен
