| Жұмыс принципі | дозирующие устройства | |
| Шығулар | 6–20 | |
| Майлаушы | пластичная смазка до класса NLGI 3 включительно масло с вязкостью мин. 12 мм²/с |
|
| Объём дозирования на цикл подачи и выход | ||
| мин. макс. |
0,80 см³ 3,20 см³ |
0,049 дюйма³ 0,195 дюйма³ |
| Расход | макс. 6 л/мин | 12,7 пинты/мин |
| Жұмыс температурасы | от −15 до +110 °C | от 5 до 230 °F |
| Макс. рабочее давление | 200 бар | 2900 фунтов/дюйм² |
| Материал | ||
| опорная панель | алюминиевый сплав | |
| сегменты | оцинкованная или никелированная сталь | |
| Входное соединение | G 3/8 | |
| Выходное соединение | G 1/4 | |
| Класс защиты | IP 67 | |
| Өлшемдері | ||
| мин. | 165 × 108 × 88 мм | 6,50 × 4,25 × 3,46 дюйма |
| макс. | 466 × 108 × 88 мм | 18,35 × 4,25 × 3,46 дюйма |
| Положение монтажа на оборудовании | ||
| без вибрации | любое | |
| в условиях вибрации | поршень должен располагаться под углом 90° к направлению движения оборудования | |
| Опции | ограничитель расхода | |

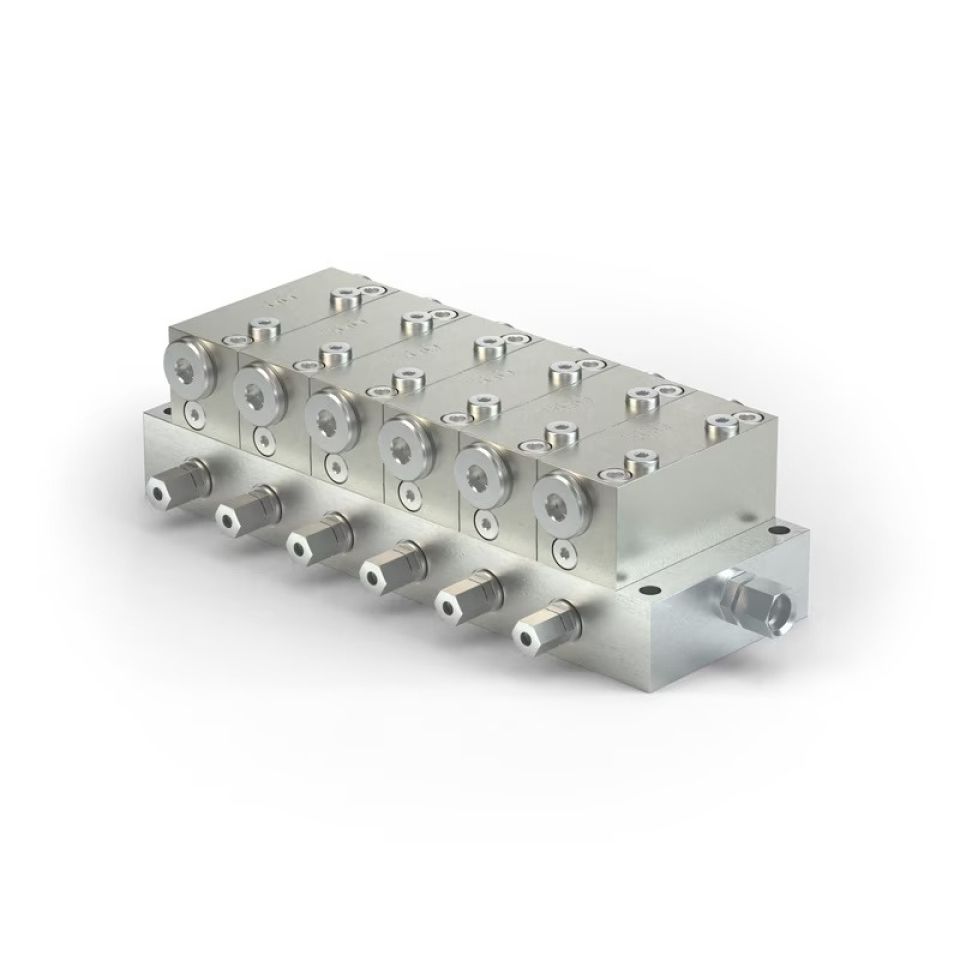

Модульные дозирующие устройства PSG3
-
Для последовательных или циркуляционных систем смазывания маслом

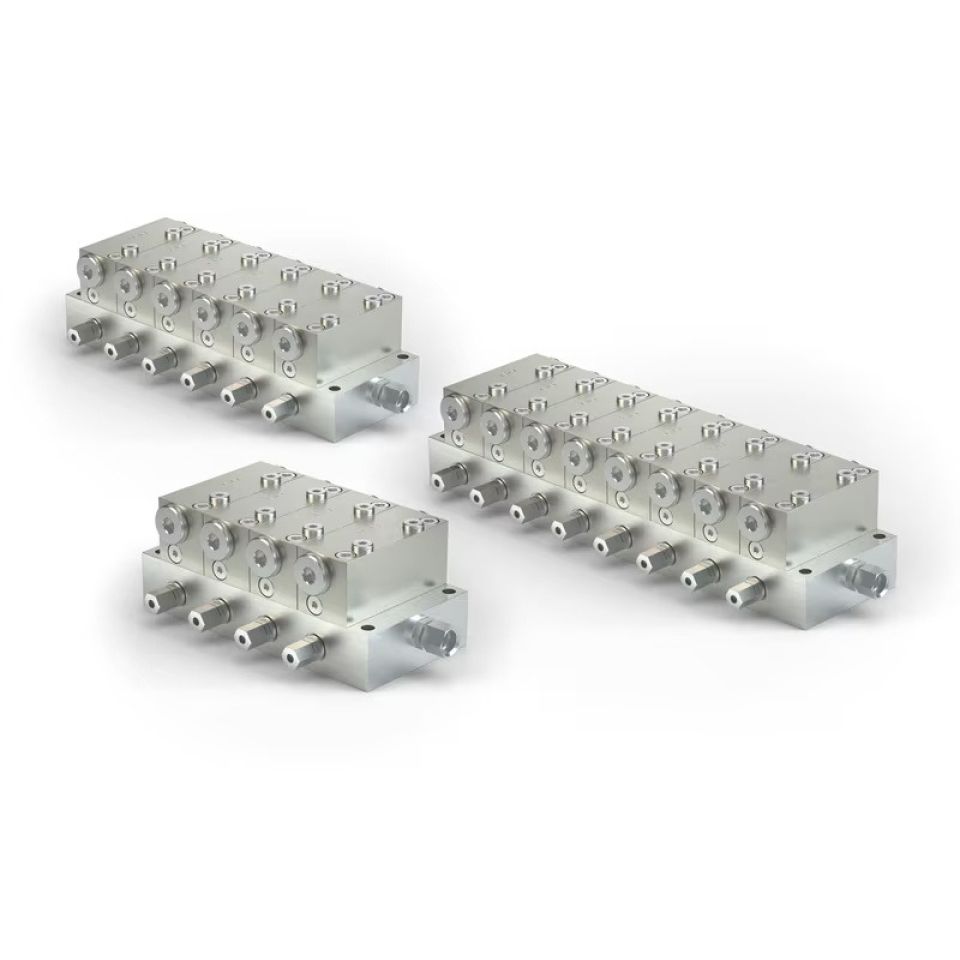

PSG3 состоит из опорной панели и различных дозирующих сегментов, которые могут сочетаться друг с другом для создания требуемых соотношений выходов. Каналы являются частью опорной панели, поэтому соединения и трубки остаются на месте при необходимости замены отдельных сегментов.
Технические характеристики и преимущества
- Простота обслуживания, так как выходы расположены на опорной панели
- Конструктивная гибкость благодаря сменным дозирующим сегментам
- Опциональный визуальный или электрический мониторинг
- Доступны исполнения из материала с улучшенной коррозионной стойкостью
- Доступны глухие сегменты
- Регулируемая подача благодаря внутреннему или внешнему объединению выходов
- Основное дозирующее устройство в циркуляционных системах смазывания маслом
Области применения
- Тоннелепроходческие машины
- Бумагоделательные машины
- Прессы
