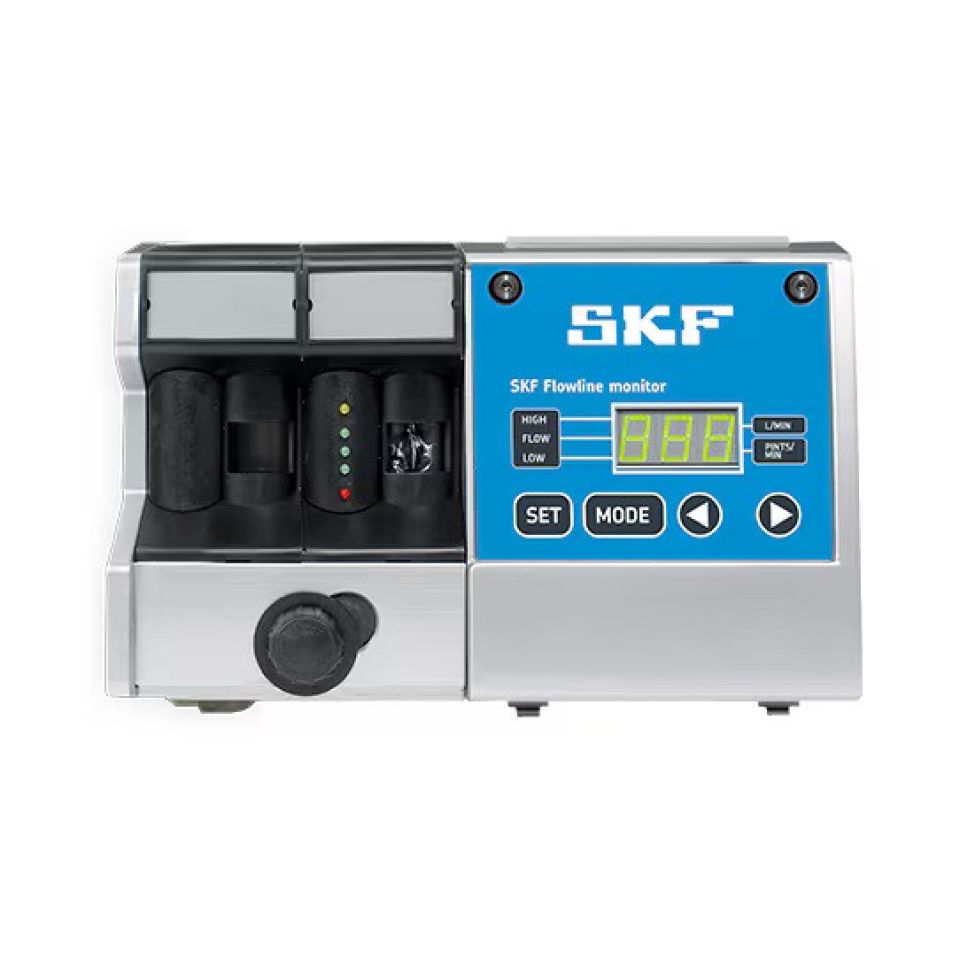

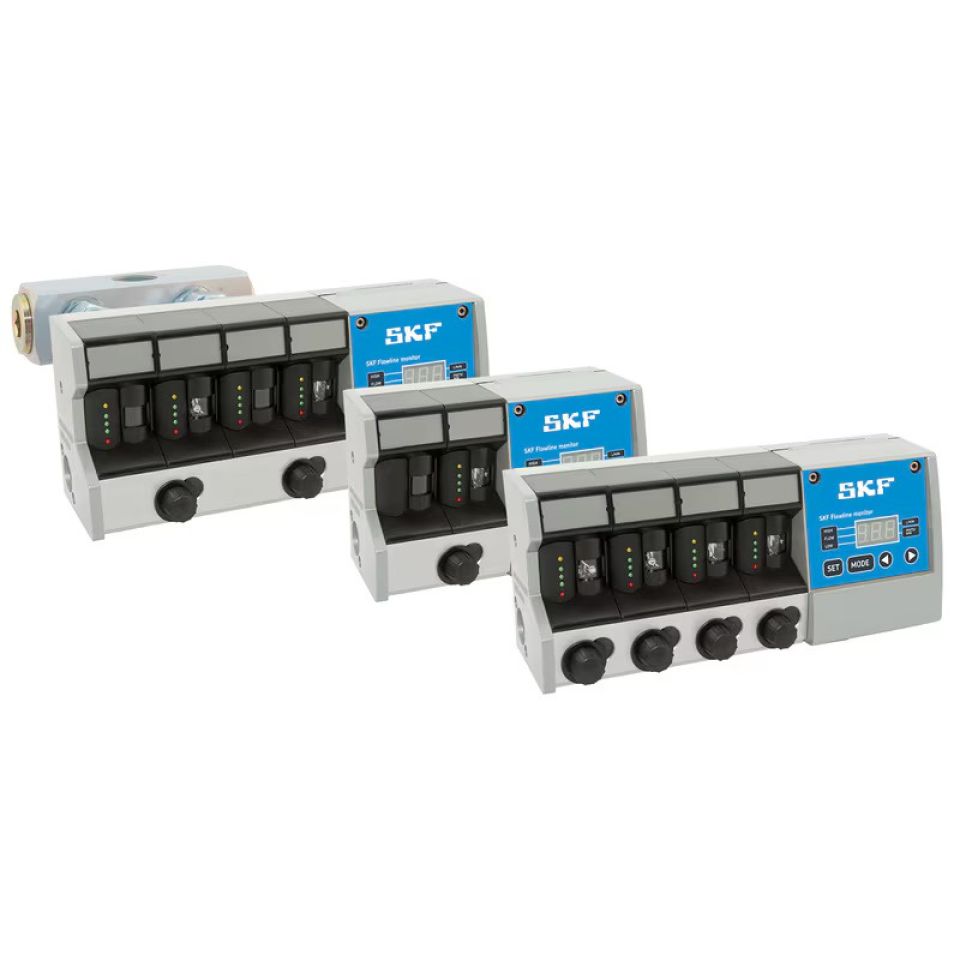

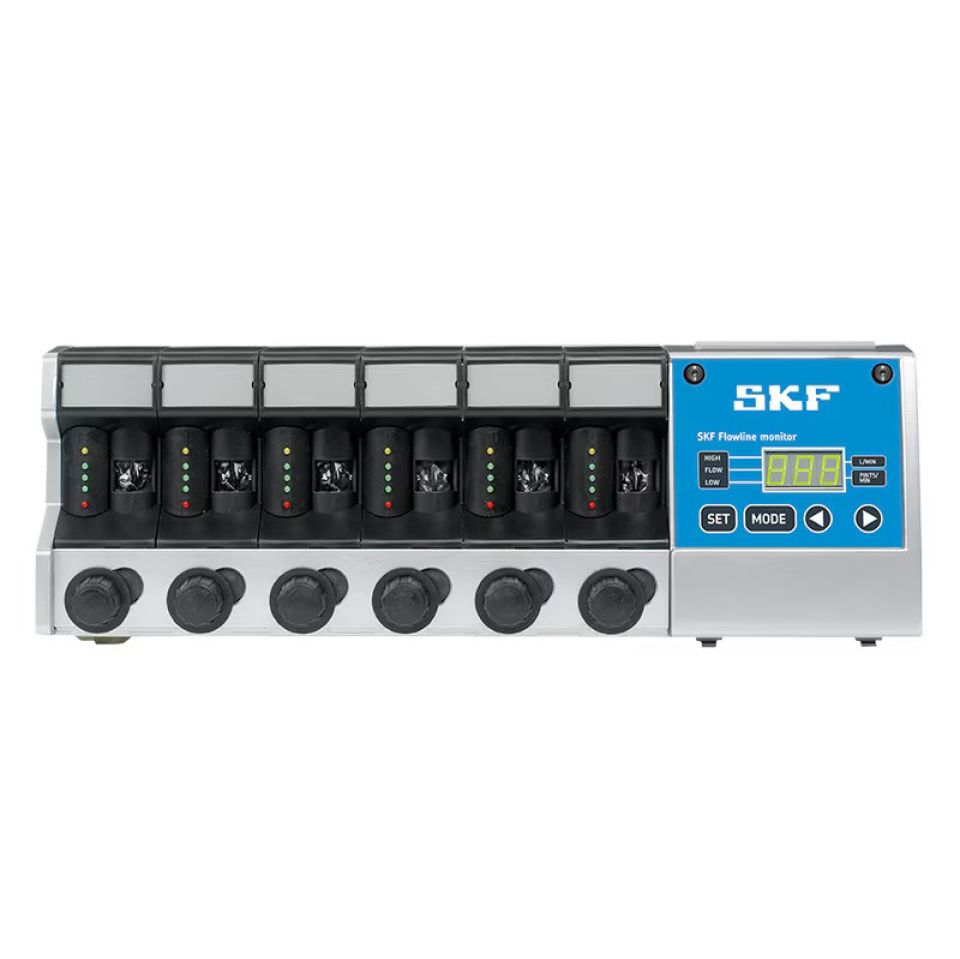

    Flowline Monitor

    • Айналымдағы майлау жүйелеріндегі май шығынын бақылау және бақылау

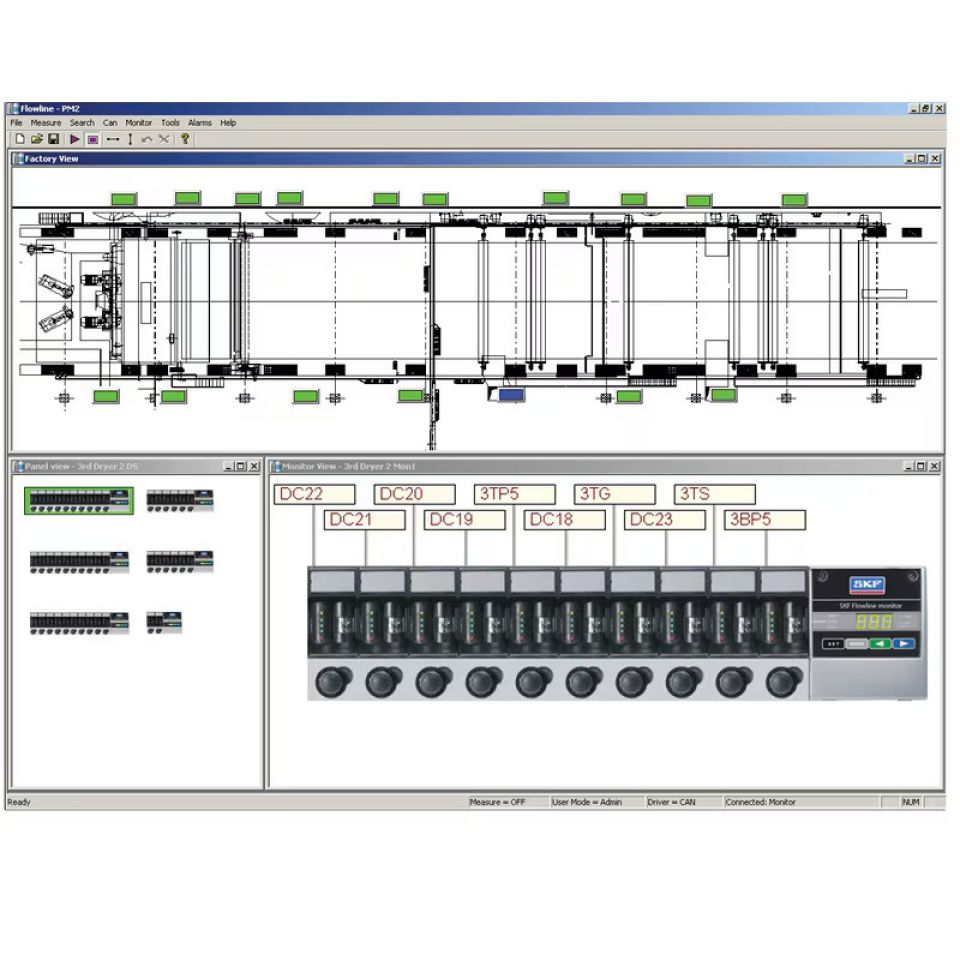

      SKF Flowline Monitor жүйесі айналымдағы майлау жүйелеріндегі ағынды бөлуге, өлшеуге және бақылауға арналған. Үш түрлі шығын өлшегіш өлшемдері 32-ден 1000 мм-ге дейінгі жұмыс тұтқырлығы үшін 0,1-ден 100 л/мин-ға дейінгі ағынды бақылауға және бақылауға мүмкіндік береді.2/сек. Шығын өлшегіштердің жеке бағдарламаланатын параметрлері бар. SKF Flowline Monitor жүйесі май температурасы мен тұтқырлығының өзгеруіне қарамастан дәл нәтиже береді. Компьютерді конфигурациялау және қашықтан бақылау мүмкін. Бақылау модульдері жалпы дабылдармен, әрбір майлау нүктесі үшін жеке дабылдармен және процесті басқару интерфейстерімен қол жетімді.

      Техникалық сипаттамалары мен артықшылықтары

      • Турбинаны бақылау және клапанды басқару технологияларының арқасында қысымның ең аз жоғалуы
      • Қарапайым және ыңғайлы интерфейс
      • Әрбір майлау нүктесі үшін ағынның дәлдігінің көрсеткіші
      • Модульдік бақылау мүмкіндіктері
      • Панельді орнату мүмкіндігі

      Қолдану аймақтары

      • Целлюлоза-қағаз өнеркәсібі
      • Металлургия
      • Тау-кен өнеркәсібі
      • Электр энергетикасы өнеркәсібі
      Брошюралар мен нұсқаулықтар
       Өнім брошюрасы (893,8 КБ)
       Пайдалану және техникалық қызмет көрсету нұсқаулары (2,3 МБ)
    +7 701 419 2752
    Техникалық сипаттамалар
    FL15 FL50 FL100
    Жұмыс принципі Кірістірілген бақылау құралдары бар шығын өлшегіш
    Тұтыну 0,1–15,0 л/мин
    0,2–30,0 пинт/мин    		 15–50 л/мин
    30–100 пинт/мин    		 50–100 л/мин
    100–200 пинт/мин
    Топ мөлшері 2, 4, 6, 8, 10 1, 2 1
    Майлаушы Мұнай
    Тұтқырлық диапазоны 32–1000 мм²/с
    Жұмыс қысымы максимум 10 бар(145 psi)
    Жұмыс температурасы 0-ден +65 °C-қа дейін (32 - 150 °F)
    Қорғаныс класы IP 65
    Нәр беруші 20-36 VDC, 24 VAC (-20 - +5 %)
    Энергияны тұтыну 5 Вт
    Сигнал релесі Құрғақ байланыс;
    Макс. жүктеме 30VDC/1A, 120VAC/1A, резистивті жүктеме
    Енгізу қосылымдары BSPP G 1 немесе NPT 1 BSPP 2× G 1 немесе 2× NPT 1
    Шығыс қосылымдары BSPP G 1/2 немесе NPT 1/2 BSPP G 1 немесе NPT 1 BSPP 2× G 1 немесе 2× NPT 1
    BSPP 1× G 1 1/4 немесе 1× NPT 1 1/4
    Өлшемдері мм
    мин.
    Макс.    		 226 x 150 x 106
    618 x 150 x 106    		 226 x 150 x 106 324 x 150 x 222
    324 x 150 x 230
    Өлшемдері дюйммен
    мин.
    Макс.    		 8,89 x 5,9 x 4,17
    24,33 x 5,9 x 4,17    		 8,89 x 5,9 x 4,17 12,76 x 5,9 x 8,74
    12,76 x 5,9 x 9,05
    BSPP (R) жалғау жіпі бар FL
    Тапсырыс нөмірі Белгі Шығын өлшегіштер саны Шығын өлшегішті тұтыну Интерфейс тақтасы
    л/мин пинт/мин
    13120202 FL15-02-R 2 0,1–15 0,2–32 авариялық сигнал релесі
    13120204 FL15-04-R 4 0,1–15 0,2–32 авариялық сигнал релесі
    13120206 FL15-06-R 6 0,1–15 0,2–32 авариялық сигнал релесі
    13120208 FL15-08-R 8 0,1–15 0,2–32 авариялық сигнал релесі
    13120210 FL15-10-R 10 0,1–15 0,2–32 авариялық сигнал релесі
    13120300 FL50-R 1 15–50 32–105 авариялық сигнал релесі
    13120316 FL50-02-R 2 15–50 32–105 авариялық сигнал релесі
    13127800 FL100-01-R 1 50–100 105–210 авариялық сигнал релесі
    13120212 FL15-02-R-CAN 2 0,1–15 0,2–32 CAN шина модулі
    13120214 FL15-04-R-CAN 4 0,1–15 0,2–32 CAN шина модулі
    13120216 FL15-06-R-CAN 6 0,1–15 0,2–32 CAN шина модулі
    13120218 FL15-08-R-CAN 8 0,1–15 0,2–32 CAN шина модулі
    13120220 FL15-10-R-CAN 10 0,1–15 0,2–32 CAN шина модулі
    13120310 FL50-R-CAN 1 15–50 32–105 CAN шина модулі
    13120317 FL50-02-R-CAN 2 15–50 32–105 CAN шина модулі
    13127808 FL100-01-R-CAN 1 50–100 105–210 CAN шина модулі
    13120342 FL15-02-R-RCM 2 0,1–15 0,2–32 реле және CAN шина модулі
    13120344 FL15-04-R-RCM 4 0,1–15 0,2–32 реле және CAN шина модулі
    13120346 FL15-06-R-RCM 6 0,1–15 0,2–32 реле және CAN шина модулі
    13120348 FL15-08-R-RCM 8 0,1–15 0,2–32 реле және CAN шина модулі
    13120350 FL15-10-R-RCM 10 0,1–15 0,2–32 реле және CAN шина модулі
    13120312 FL50-R-RCM 1 15–50 32–105 реле және CAN шина модулі
    13120318 FL50-02-R-RCM 2 15–50 32–105 реле және CAN шина модулі
    13127802 FL100-01-R-RCM 1 50–100 105–210 реле және CAN шина модулі
    13120362 FL15-02-R-mA 2 0,1–15 0,2–32 аналогтық модуль
    13120364 FL15-04-R-mA 4 0,1–15 0,2–32 аналогтық модуль
    13120366 FL15-06-R-mA 6 0,1–15 0,2–32 аналогтық модуль
    13120368 FL15-08-R-mA 8 0,1–15 0,2–32 аналогтық модуль
    13120370 FL15-10-R-мА 10 0,1–15 0,2–32 аналогтық модуль
    13120314 FL50-R-mA 1 15–50 32–105 аналогтық модуль
    13120319 FL50-02-R-mA 2 15–50 32–105 аналогтық модуль
    13127804 FL100-01-R-mA 1 50–100 105–210 аналогтық модуль
    13120180 FL100 шығыс блогы G 1 1/4 — — — —
    NPT қосылымы бар FL
    Тапсырыс нөмірі Белгі Шығын өлшегіштер саны Шығын өлшегішті тұтыну Интерфейс тақтасы
    л/мин пинт/мин
    13120222 FL15-02-U 2 0,1–15 0,2–32 авариялық сигнал релесі
    13120224 FL15-04-U 4 0,1–15 0,2–32 авариялық сигнал релесі
    13120226 FL15-06-U 6 0,1–15 0,2–32 авариялық сигнал релесі
    13120228 FL15-08-U 8 0,1–15 0,2–32 авариялық сигнал релесі
    13120230 FL15-10-U 10 0,1–15 0,2–32 авариялық сигнал релесі
    13120320 FL50-U 1 15–50 32–105 авариялық сигнал релесі
    13120336 FL50-02-U 2 15–50 32–105 авариялық сигнал релесі
    13127810 FL100-01-U 1 50–100 105–210 авариялық сигнал релесі
    13120232 FL15-02-U-CAN 2 0,1–15 0,2–32 CAN шина модулі
    13120234 FL15-04-U-CAN 4 0,1–15 0,2–32 CAN шина модулі
    13120236 FL15-06-U-CAN 6 0,1–15 0,2–32 CAN шина модулі
    13120238 FL15-08-U-CAN 8 0,1–15 0,2–32 CAN шина модулі
    13120240 FL15-10-U-CAN 10 0,1–15 0,2–32 CAN шина модулі
    13120330 FL50-U-CAN 1 15–50 32–105 CAN шина модулі
    13120337 FL50-02-U-CAN 2 15–50 32–105 CAN шина модулі
    13127810 FL100-01-U-CAN 1 50–100 105–210 CAN шина модулі
    13120352 FL15-02-U-RCM 2 0,1–15 0,2–32 реле және CAN шина модулі
    13120354 FL15-04-U-RCM 4 0,1–15 0,2–32 реле және CAN шина модулі
    13120356 FL15-06-U-RCM 6 0,1–15 0,2–32 реле және CAN шина модулі
    13120358 FL15-08-U-RCM 8 0,1–15 0,2–32 реле және CAN шина модулі
    13120360 FL15-10-U-RCM 10 0,1–15 0,2–32 реле және CAN шина модулі
    13120331 FL50-U-RCM 1 15–50 32–105 реле және CAN шина модулі
    13120338 FL50-02-U-RCM 2 15–50 32–105 реле және CAN шина модулі
    13127812 FL100-01-U-RCM 1 50–100 105–210 реле және CAN шина модулі
    13120372 FL15-02-U-mA 2 0,1–15 0,2–32 аналогтық модуль
    13120374 FL15-04-U-mA 4 0,1–15 0,2–32 аналогтық модуль
    13120376 FL15-06-U-mA 6 0,1–15 0,2–32 аналогтық модуль
    13120378 FL15-08-U-mA 8 0,1–15 0,2–32 аналогтық модуль
    13120380 FL15-10-U-mA 10 0,1–15 0,2–32 аналогтық модуль
    13120334 FL50-U-mA 1 15–50 32–105 аналогтық модуль
    13120339 FL50-02-U-mA 2 15–50 32–105 аналогтық модуль
    13127816 FL100-01-U-mA 1 50–100 105–210 аналогтық модуль
    13120182 FL100 шығыс блогы NPT 1 1/4 — — — —
