| Функция принципі | блоктық типті прогрессивті есепке алу құрылғысы | |
| Розеткалар | 6-дан 22-ге дейін | |
| Майлаушы | ||
| Майлау | NLGI 2-ге дейін | |
| Мұнай | кем дегенде 40 мм²/с | |
| Цикл мен розеткадағы өлшеу саны 1) | 0,2 см³ | 0,01 дюйм³ |
| Жұмыс температурасы | –40-тан +120°C-қа дейін | –40 және +248°F |
| Жұмыс қысымы | мин. 20 бар | 290 psi |
| макс. 350 бар | 5075 psi | |
| Материалдар | баспайтын болат 1.4305 | |
| Қосылу кірісі | G 1/8 немесе 1/8 NPTF | |
| Розетка қосылымы 2) | M10×1 | |
| Өлшемдері | мин. 60 x 60 x 30 мм | мин. 2,36 x 2,36 x 1,18 дюйм |
| макс. 180 x 60 x 30 мм | макс. 7,08 x 2,36 x 1,18 дюйм | |
| Салмағы | 0,8 - 2,4 кг | 1,76 - 5,29 фунт |
| Монтаждау орны | кез келген | |
SSVC өлшеу құрылғылары
-
Прогрессивті майлау жүйелерінде қолдануға арналған

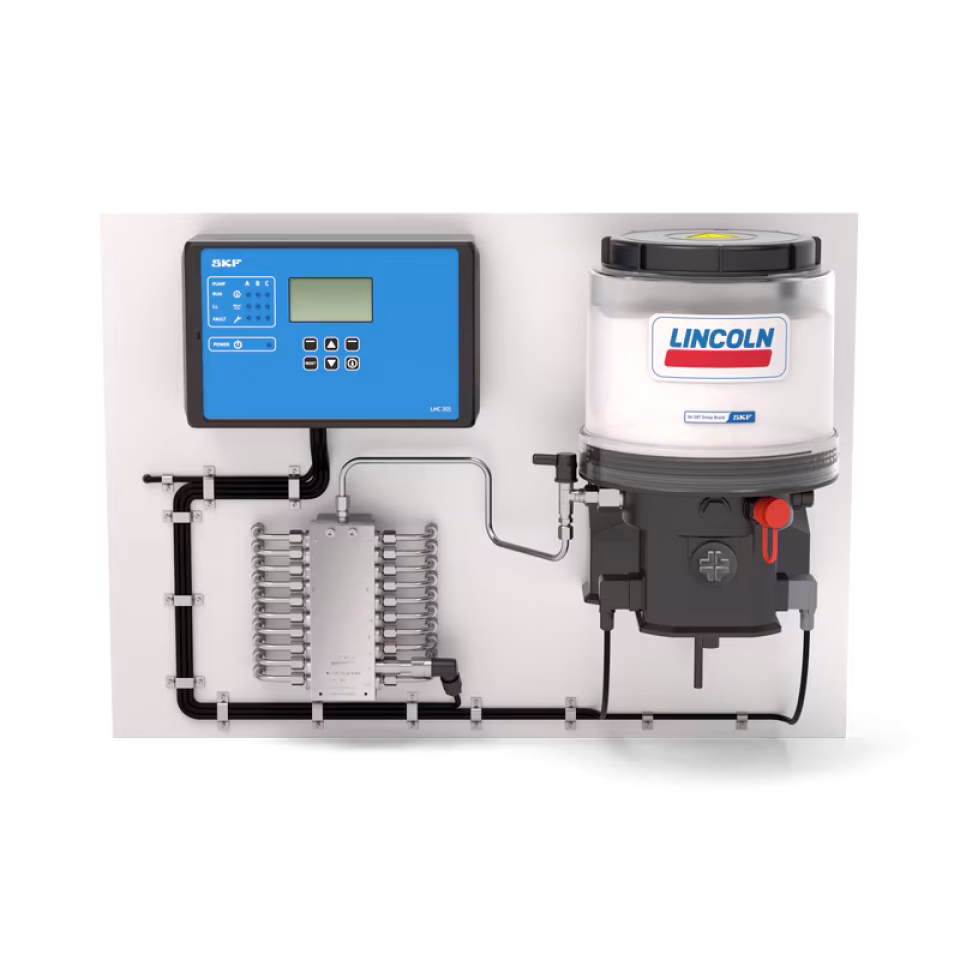

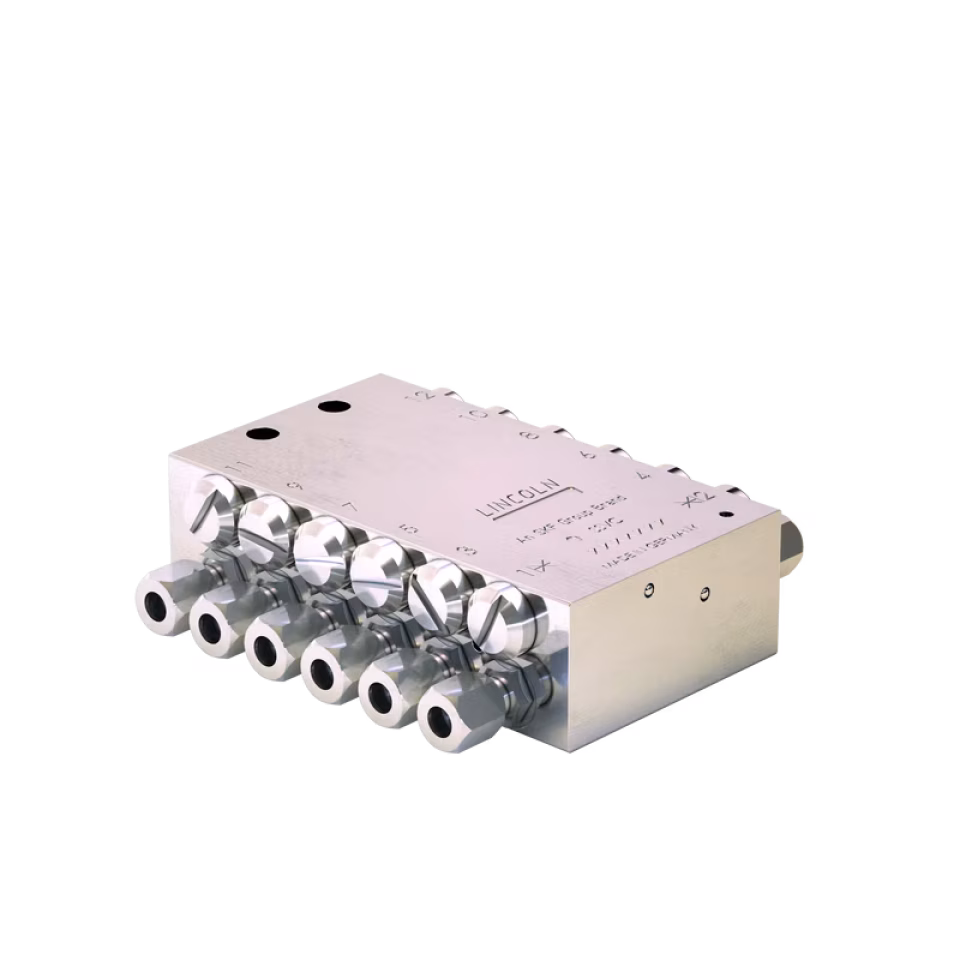

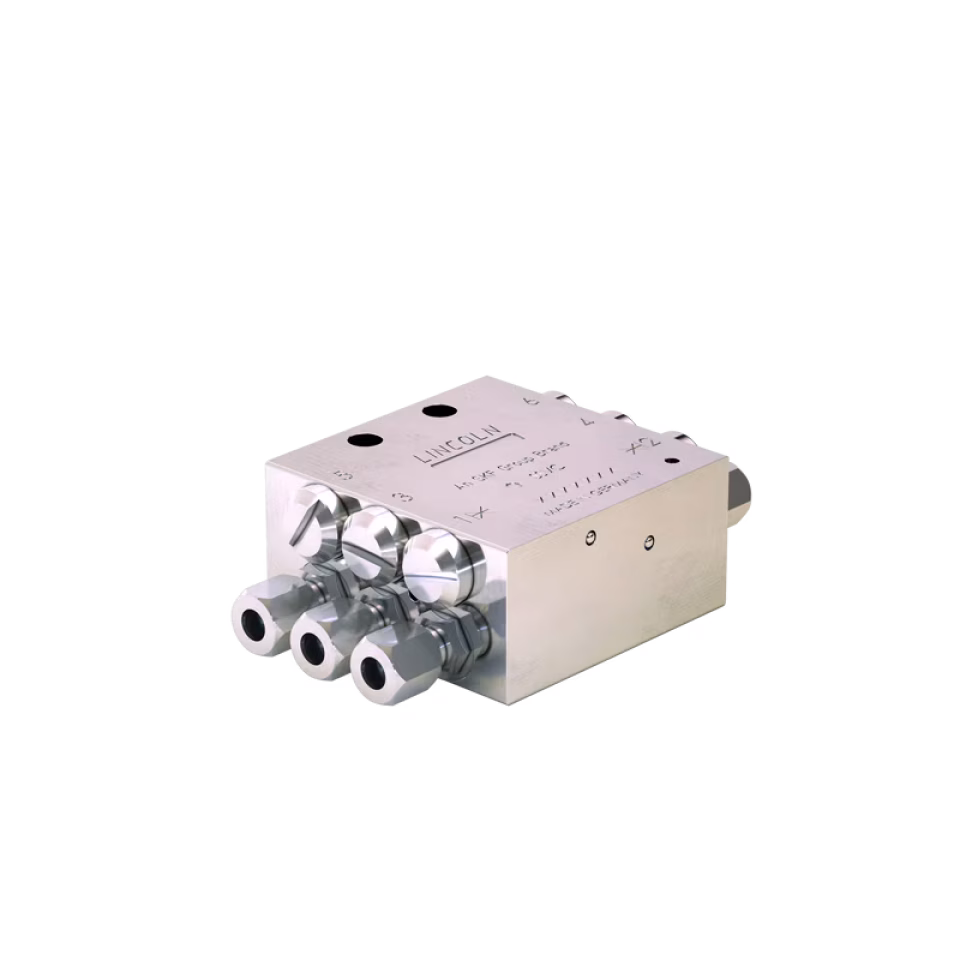

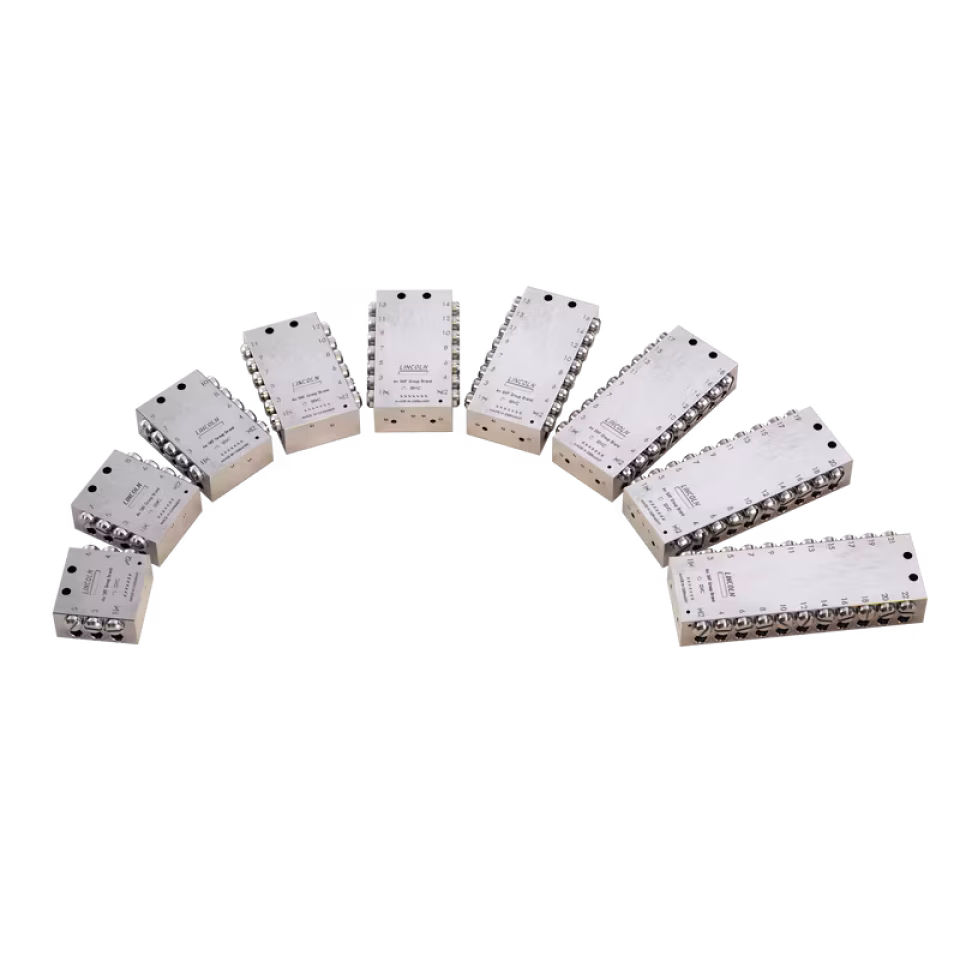

SSVC - кіріс майлау материалын алдын ала орнатылған жеке ағындарға сенімді түрде бөлетін блоктық типті прогрессивті өлшеу құрылғылары. Өлшеу құрылғысының бұл түрімен қарама-қарсы розеткалар бұрандалы штырьмен ажыратылады, бұл олардың шығыс көлемін қосымша түрде біріктіруге болатындығын білдіреді. Бұл бірегей “кросс-портинг” тұжырымдамасы мүмкін болатын розетка комбинацияларының максималды санын алуға мүмкіндік береді. SSVC есепке алу аспаптары максималды жұмыс қысымы 350 бар болатын май-май жүйелеріне арналған. Олар 6-дан 22 розеткаға дейін тоғыз түрлі дизайнда жасалған. Жұмысты бақылау визуалды жүйені бақылау үшін индикатор істікшесін немесе электр жүйесін бақылау үшін индуктивті поршеньді детекторларды пайдалану арқылы мүмкін болады. SSVC розеткасының фитингтері тіпті талап етілетін қолданбаларда оңтайлы жұмыс өнімділігіне қол жеткізу үшін бақылау клапандарымен біріктірілуі мүмкін.
Ерекшеліктер мен артықшылықтар
- 6-дан 22-ге дейінгі розеткалардың дизайны
- Тот баспайтын болаттан жасалған
- Орнату және теңшеу оңай
- Әр түрлі көлденең тасымалдау опциялары
- Бірнеше сенімді бақылау опциялары
- Май және май жағуға жарамды
- Жоғары операциялық кері қысыммен күреседі
Қолданбалар

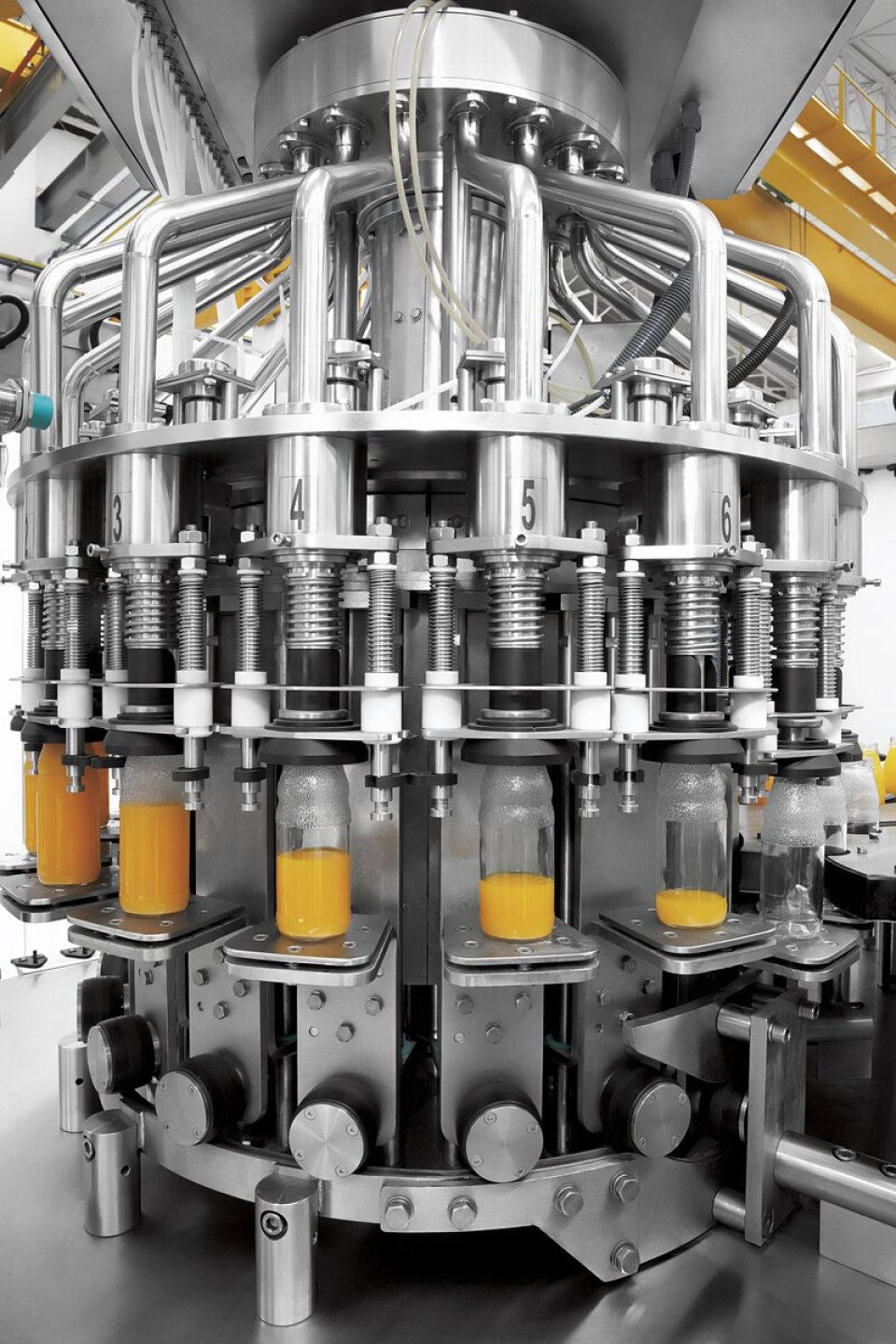

- Азық-түлік және сусындарға арналған машиналар
- Химиялық технологиялық машиналар
- Құрылыс және тау-кен
- Жаңартылатын энергия көздері
- Өнеркәсіптік жабдықтар
- Орман шаруашылығы машиналары
- Ауыл шаруашылығы техникасы
- Теңіз өнеркәсібі

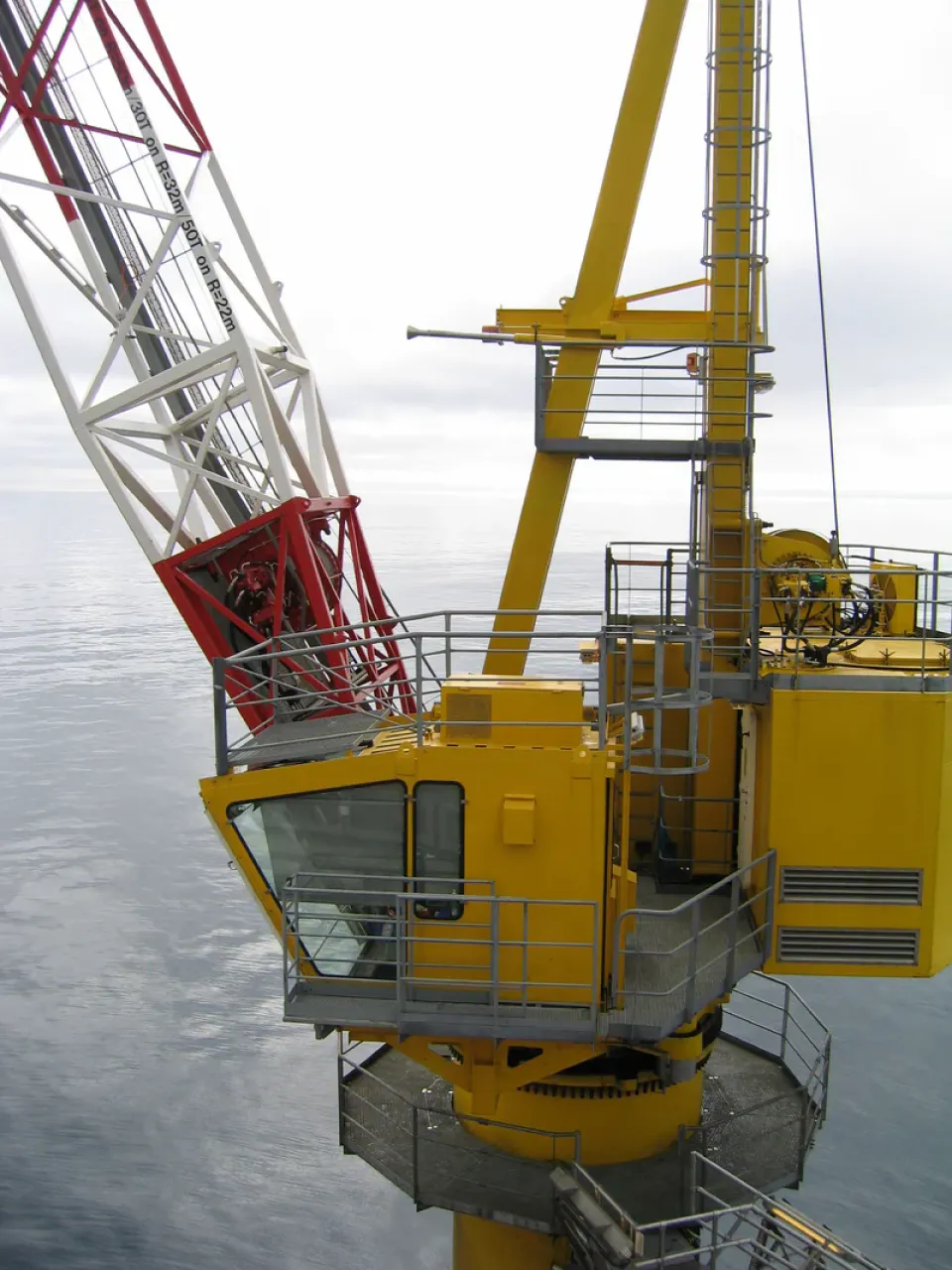

- Крандар
Брошюралар мен нұсқаулықтар
Тапсырыс туралы ақпарат
| Тапсырыс нөмірі | Розеткалар | Белгі |
619-78154-1 |
6 | MET.DEV. SSVC 6 (VA 1.4305) |
619-78155-1 |
8 | MET.DEV. SSVC 8 (VA 1.4305) |
619-78156-1 |
10 | MET.DEV. SSVC10 (VA 1.4305) |
| 619-78157-1 |
12 | MET.DEV. SSVC12 (VA 1.4305) |
619-78158-1 |
14 | MET.DEV. SSVC14 (VA 1.4305) |
619-78159-1 |
16 | MET.DEV. SSVC16 (VA 1.4305) |
619-78160-1 |
18 | MET.DEV. SSVC18 (VA 1.4305) |
619-78161-1 |
20 | MET.DEV. SSVC20 (VA 1.4305) |
619-78162-1 |
22 | MET.DEV. SSVC22 (VA 1.4305) |
Аксессуарлар
| Мақала | Түр | Құбыр, ∅ |

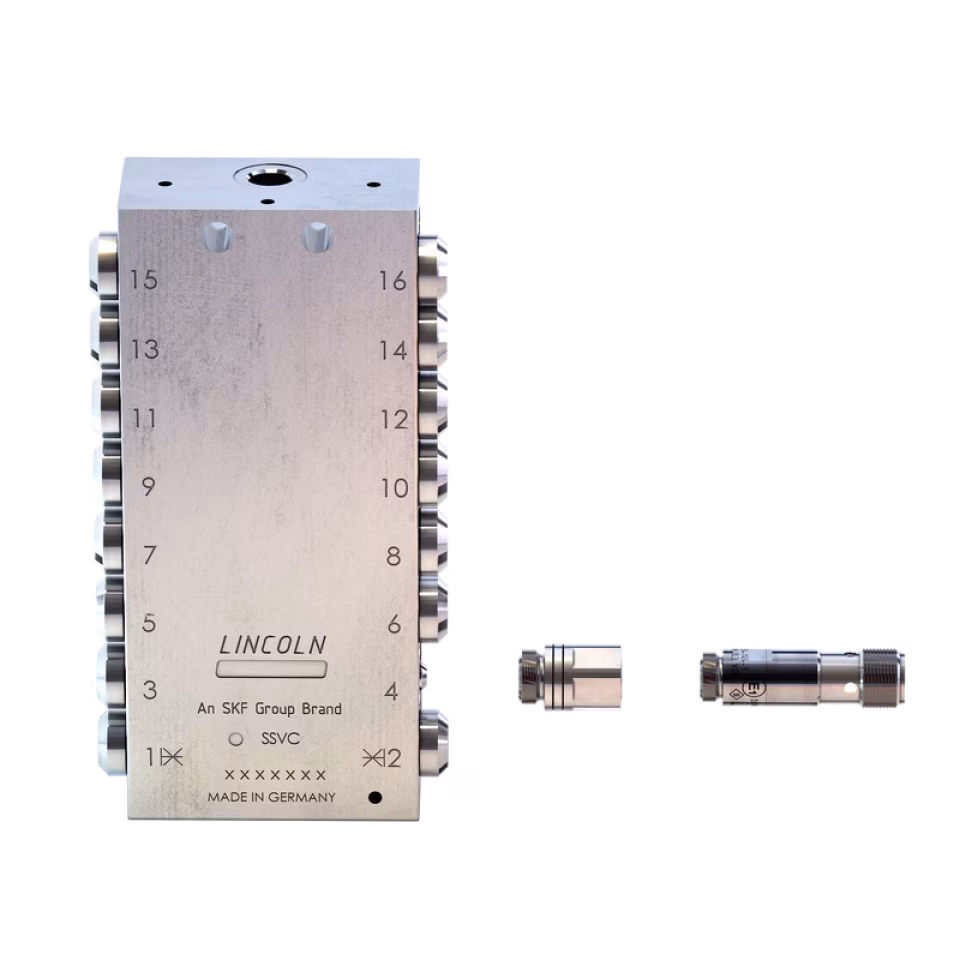

| 226-10622-8 | GEKM 6510-6-1/8-S01 кірісіне арналған фитинг | 6 мм |
| 223-13614-9 | Кесу сақинасы бар кіріс арматурасы GE 6 LLR 1/8 K (1.4571) | 6 мм |
| 226-14091-4 | RV-6-M10x1-S01 розеткасына арналған фитинг | 6 мм |
| 504-31705-1 | Кесу сақинасы бар шығыс фитинг (1.4571) | 6 мм |

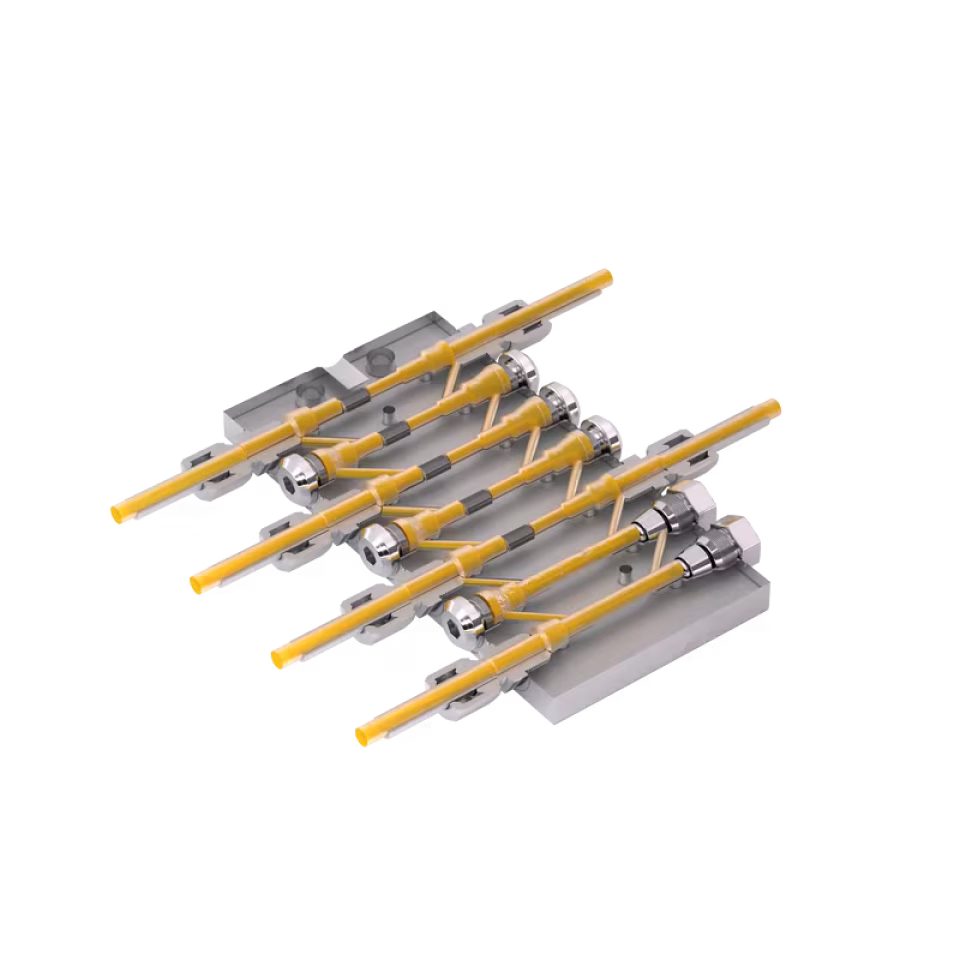

Саңылаулардың көлденең орналасуы
| Мақала | Сипаттама | Материал |
 |
Тот баспайтын болаттан жасалған бұрандалы қақпақ, бұрандалы муфта (404-23668-1) және қысқыш сақинасы бар цилиндрлік түйреуіш (5190-00000005) бар көлденең қосылымға арналған. | баспайтын болат 1.4305 |
| 404-23668-1
|
розеткаларды көлденең қосуға арналған тот баспайтын болаттан жасалған бұрандалы муфта | баспайтын болат 1.4305 |
| 5190-00000005
|
Қысқыш сақинамен көлденең қосылуға арналған тот баспайтын болаттан жасалған цилиндрлік шпилька | баспайтын болат 1.4305 |
303-19346-2 |
PLUG, CLOS. 6-Шұлық. M10x1,0x4,5 | баспайтын болат 1.4571 |
5190-00000004 |
РЕТТЕУ БҰРАНДА M4x8 SI (10 шт. ЖИНАҚТА) F.SSVC | көміртекті болат |
Бақылау (жаңарту опциялары)
| Мақала | Сипаттама |
| Әмбебап поршеньдік сенсор | |
| 234-13163-9 | Әмбебап поршеньдік сенсор. 10-36 В тұрақты ток, 2 және 3 сымды (PNP/NPN) |
| 419-74455-1 | SSVC поршеньдік сенсор адаптері |
| 237-13442-4 | M12 қосқышы, бес істікшелі, түзу |
| 237-13442-6 | M12 қосқышы, бес істікшелі, 5 м кабельмен 90° (16,5 фут) |
| 236-10022-7 | M12 қосқышы, бес істікшелі, 10 м кабельмен тікелей (33 фут) |
| Кабель және M12 қосқышы бар әмбебап поршеньді сенсор | |
| 664-85282-6 | Кабельмен бірге әмбебап поршеньді сенсор; 2 м (6 1/2 фут) M12 қосқышы |
| 664-85282-7 | Кабельмен бірге әмбебап поршеньді сенсор; 3 м (10 фут) M12 қосқышы |
| 664-85282-8 | Кабельмен бірге әмбебап поршеньді сенсор; 5 м (16,5 фут) M12 қосқышы |
| Кабельді және штык тығыны бар әмбебап поршеньді сенсор | |
| 664-85242-2 | Кабельмен бірге әмбебап поршеньді сенсор; 3 м (10 фут); найза тығыны |
| 664-85242-5 | Кабельмен бірге әмбебап поршеньді сенсор; 7 м (23 фут), найза тығыны |
Бақылау (зауыттық параметрлер опциялары)
| Кескін | Сипаттама |
 |

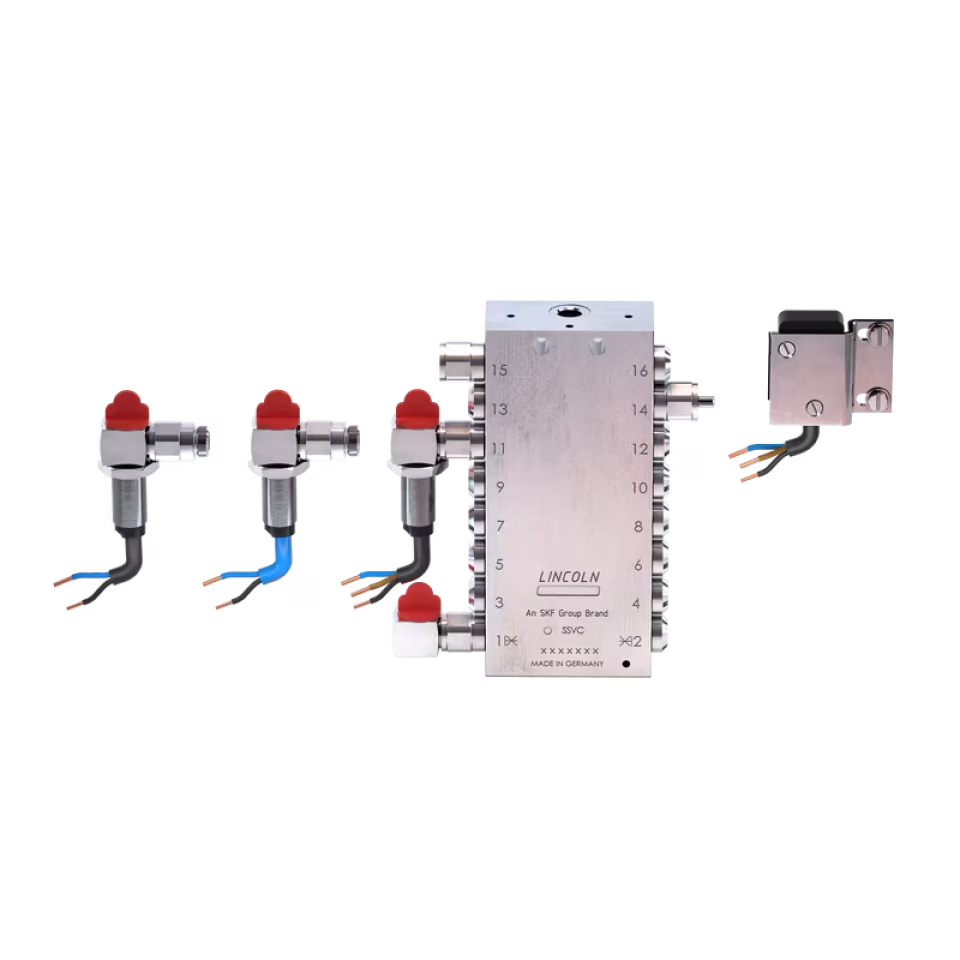

Индикатор түйреуіштермен визуалды бақылау |
 |
Индикатор штифті және шекті ажыратқышы бар электрлік бақылау; 0-230 В потенциалсыз құрғақ контакт NO/NC |
 |
Жақындық қосқышы адаптері бар индикатор істікшесін пайдаланып электрлік бақылау |
 |
жақындық қосқышы (2 сым) бар индикатор пин арқылы электрлік бақылау, Айнымалы ток 110-230 В |
 |
жақындық қосқышы бар индикатор пин арқылы электрлік бақылау (3 сым), Тұрақты ток 10-36 В, PNP |
 |
контактісіз қосқышы бар индикатор пин арқылы электрлік бақылау (EX нұсқасы), Қауіпті аймақтардағы ATEX қолданбалары |
