| Жұмыс принципі | Кіріктірілген өлшегіш қондырғысы бар май-ауа майлау үшін араластырғыш клапан | |
| Шығулар | 1-ден 8-ге дейін | |
| Майлаушы | NBR резеңкемен үйлесімді минералды немесе синтетикалық май | |
| Тұтқырлық | максимум 3000 мм2/Бірге | |
| Шығарылатын мөлшерлеу көлемі | 0,01–0,16 см3/цикл | 0,00061–0,0098 дюйм/цикл |
| Жұмыс температурасы | +5-тен +80 °C-қа дейін | +41-ден +176 °F-қа дейін |
| Жауап беру қысымы, ауа | 3-10 бар | максимум 44–145 psi |
| Жауап беру қысымы, май | 17–40 бар | максимум 247–580 psi |
| Май мен ауаға арналған кіріс қосылымы | ∅6 құбырды дәнекерлеусіз қосуға арналған M10×1 ойық | |
| Майлаушы розеткаға қосылу | ∅4 түтікке арналған SKF штепсельдік қосқыш | |
| Орнату орны | тік | |

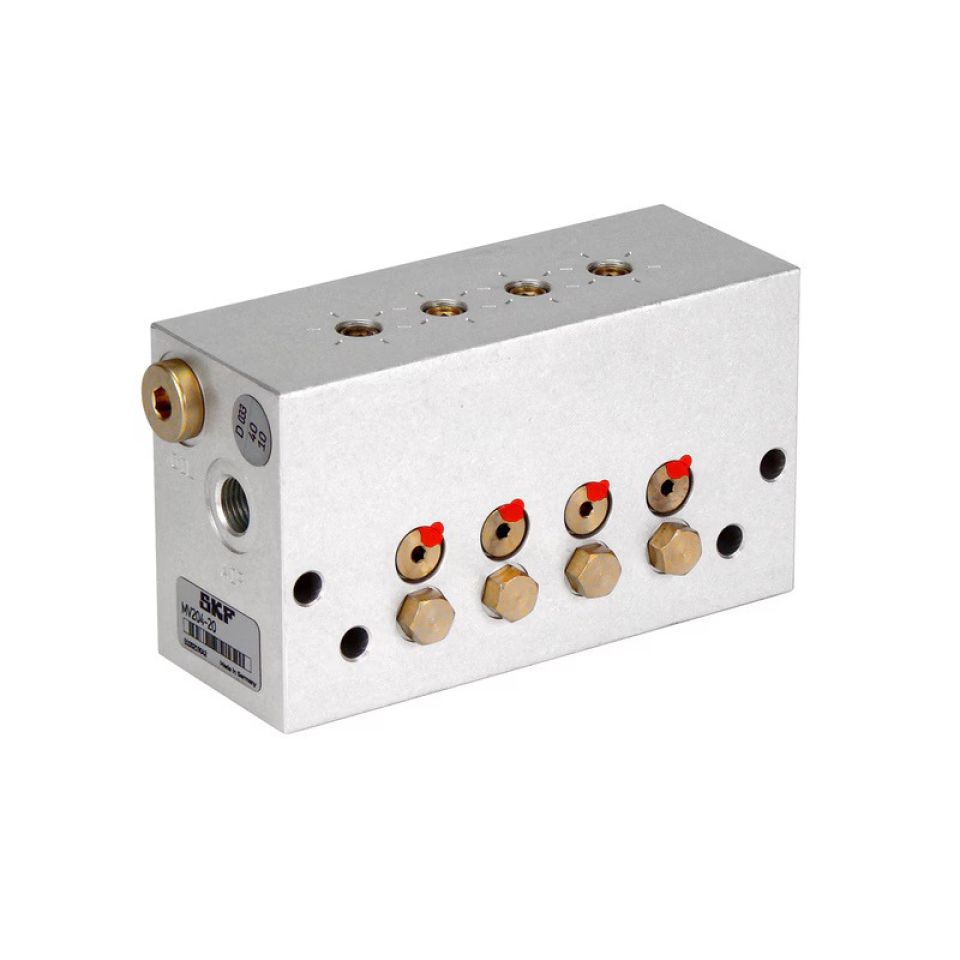

Араластыру клапандары MV203-1x / MV303-1x
-
Май-ауа майлау жүйелерінде қолдануға арналған
MV20x-1 және MV30x-1 модульдік дизайнмен және сегізге дейін қосымша желі қосылымымен ерекшеленеді. Майлаудың мөлшерлеуі 0,01-ден 0,16 см-ге дейін реттеледі3 Әрбір майлау нүктесі үшін. Қолданылмайтын қосымша желі қосылымдары жабылуы мүмкін. Осы мақсатта араластырғыш клапандарға нөлдік өлшеуге арналған қолайлы өлшеу бұрандасы бұрандалы.
MV20x-1 конструкциясы сығылған ауа көлемін орнатуға арналған реттеу бұрандасын қамтиды. MV30x-1 конструкциясы сығылған ауа көлемін реттеуге мүмкіндік бермейді. Екі конструкциядағы қосалқы желі қосылымдары SKF штепсельдік қосқыштарымен немесе диаметрі 4 мм құбырларға арналған дәнекерлеусіз фитингтермен қол жетімді.
Материалды 8-ден астам майлау нүктелеріне жеткізгенде, май мен ауаға арналған қосымша араластырғыш клапан қажет. Бұл жағдайда сығылған ауа әрбір араластырғыш клапанға бөлек беріледі.
Қолданба
- Станоктар
- Автокөлік өнеркәсібі
