| Жұмыс принципі | Есептеу құрылғысы жоқ араластырғыш клапандар | |
| Шығулар | 1 | |
| Майлаушы | NBR резеңкемен үйлесімді минералды немесе синтетикалық май | |
| Тұтқырлық | 6–760 мм2/Бірге | |
| Жауап беру қысымы, ауа | 3-10 бар | 44–145 psi |
| Жауап беру қысымы, май | 3-40 бар | 44–580 psi |
| Ауа кірісінің қосылымы | 161-300-313: G1/2 161-300-315: G1 |
|
| Майдың кіріс қосылымы | M8x1 | |
| Өлшемдері | 161-300-313: 70 x 67 x 35 мм 161-300-315: 105 x 77 x 40 мм |
2,8 x 2,6 x 1,4 дюйм 4,1 x 3,0 x 1,6 дюйм |
| Орнату орны | тік | |

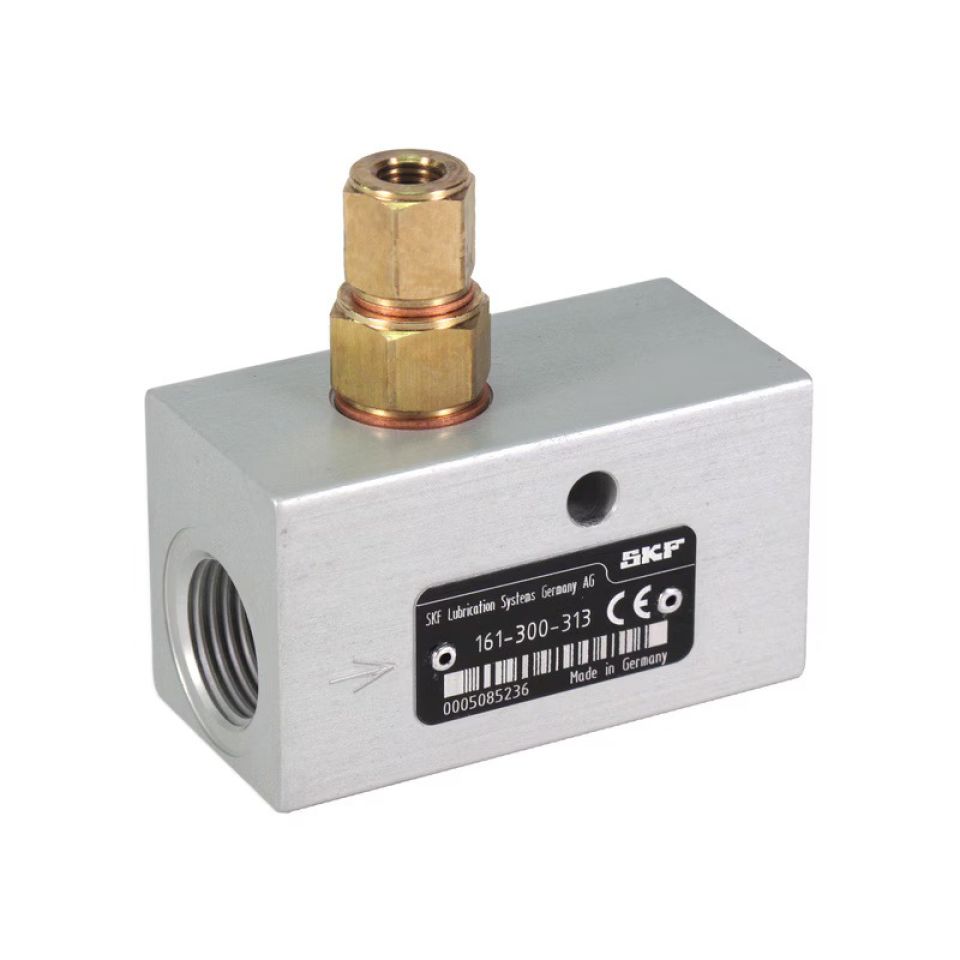

Араластырғыш клапандар 161-300-313 / -315
-
Май-ауа майлау жүйелерінде қолдануға арналған
Әрбір араластырғыш клапан екінші желіге қосылған. Араластырғыш клапандар бірнеше майлау нүктелері үшін топтарға біріктірілуі мүмкін. Мұнайды беру және мөлшерлеу араластырғыш клапанға қосылған және орталықтандырылған үзік-үзік майлау жүйесінде қолданылатын бір желілік өлшеуіш құрылғы арқылы жүзеге асырылады. Араластырғыш клапанға берілетін сығылған ауа майлауды екінші желіге және майлау нүктесіне жылжытады. Өлшенетін көлем мезгіл-мезгіл майлау жүйелеріндегі майлау циклдерінің санына және таңдалған көлемге байланысты.
Майлау материалын беру қосылымында диаметрі 4 мм құбырлар үшін дәнекерлеусіз қосылуға арналған ойық бар. Сығылған ауа қосылымы конструкцияға байланысты G½ немесе G1. Әрбір қосымша майлау нүктесі қосымша араластыру клапанын қажет етеді. Бұл жағдайда сығылған ауа әрбір араластырғыш клапанға бөлек беріледі.
Қолданба
- Станоктар
- Автокөлік өнеркәсібі
- Ауыр өнеркәсіп
