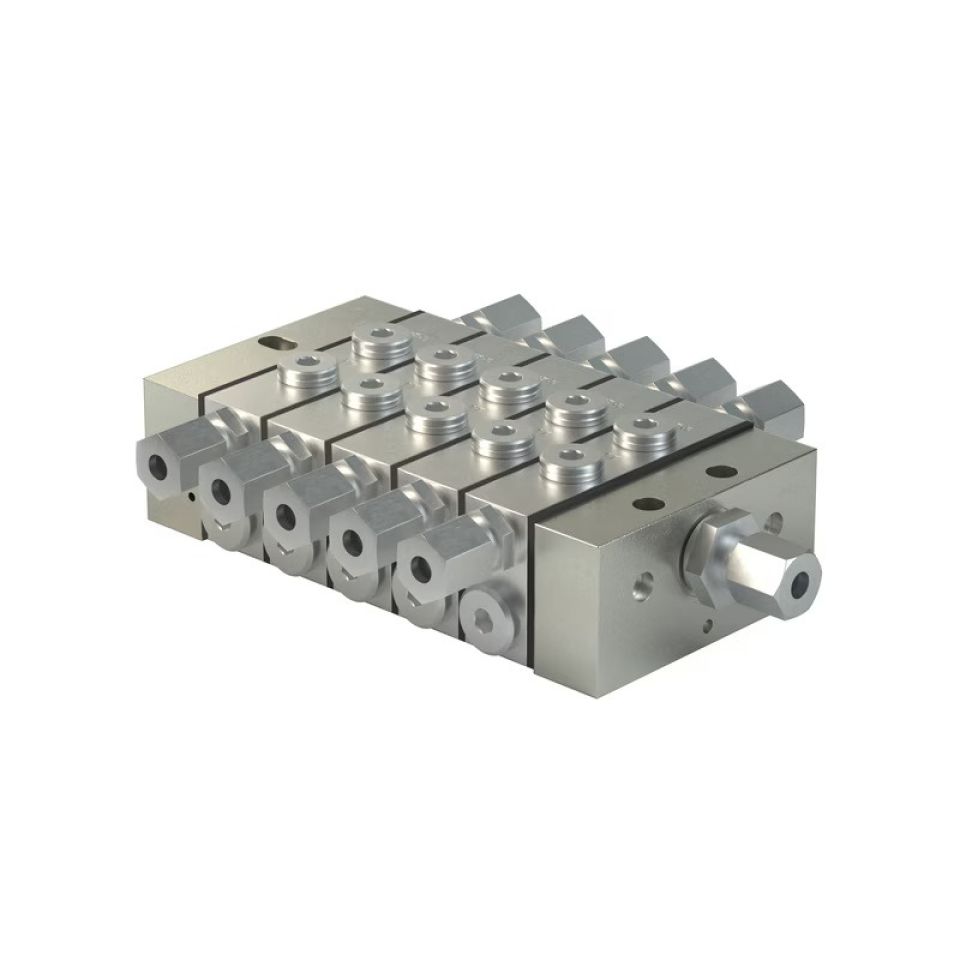

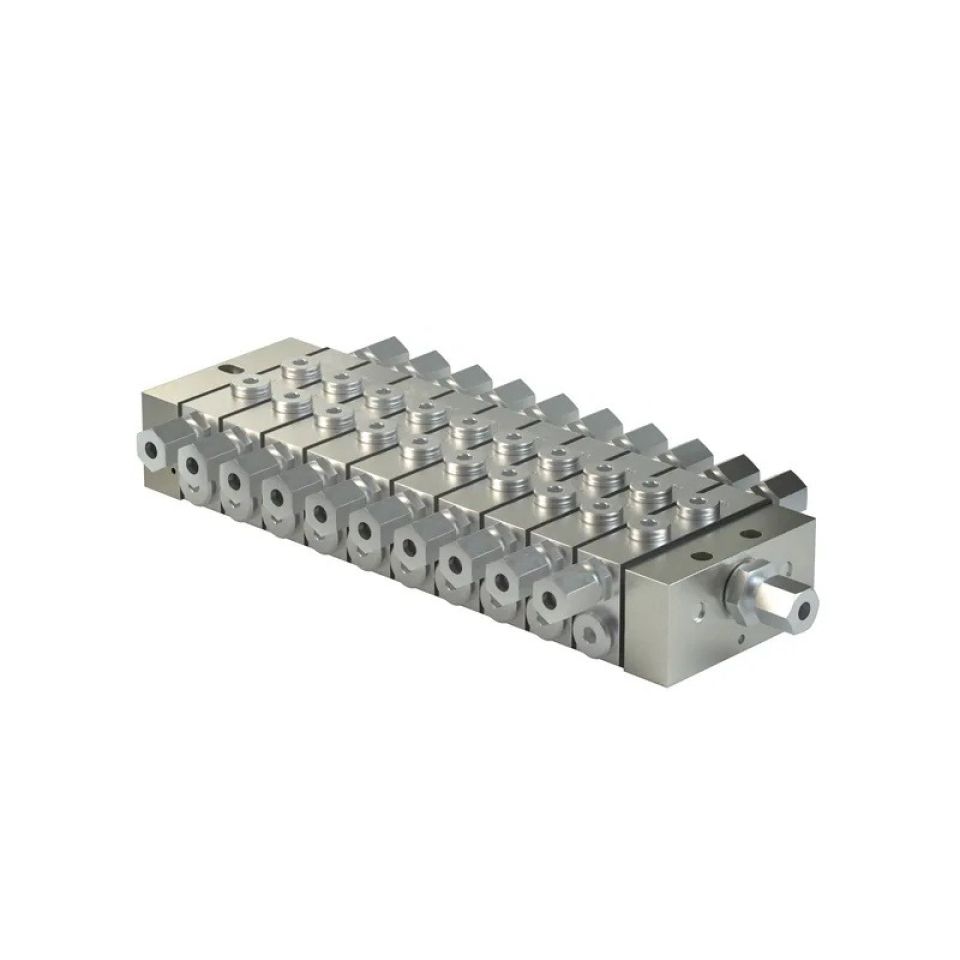

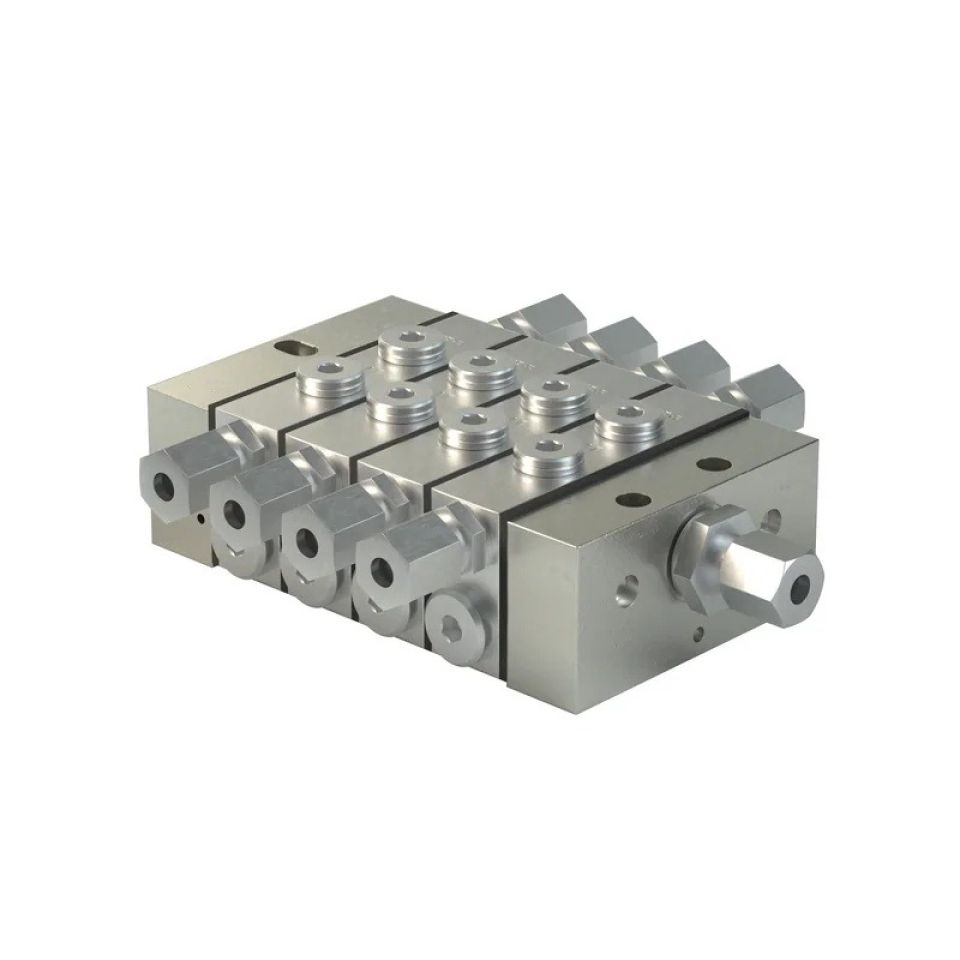

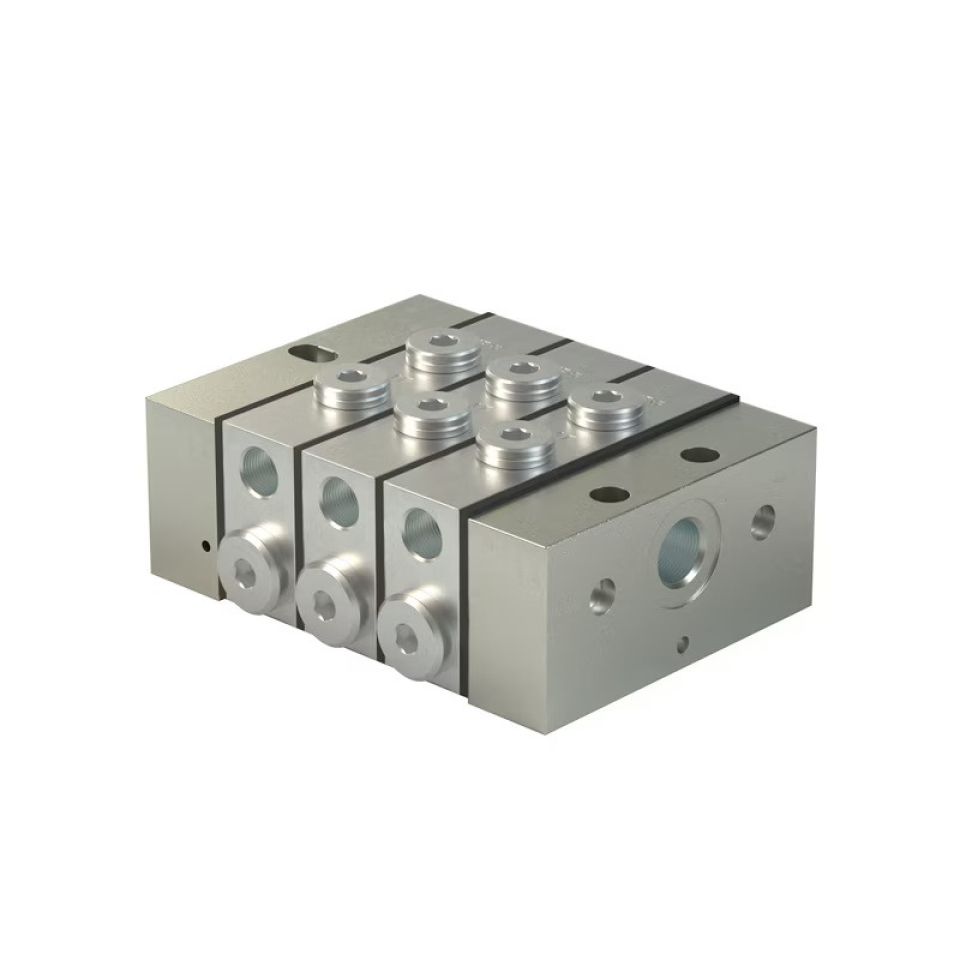

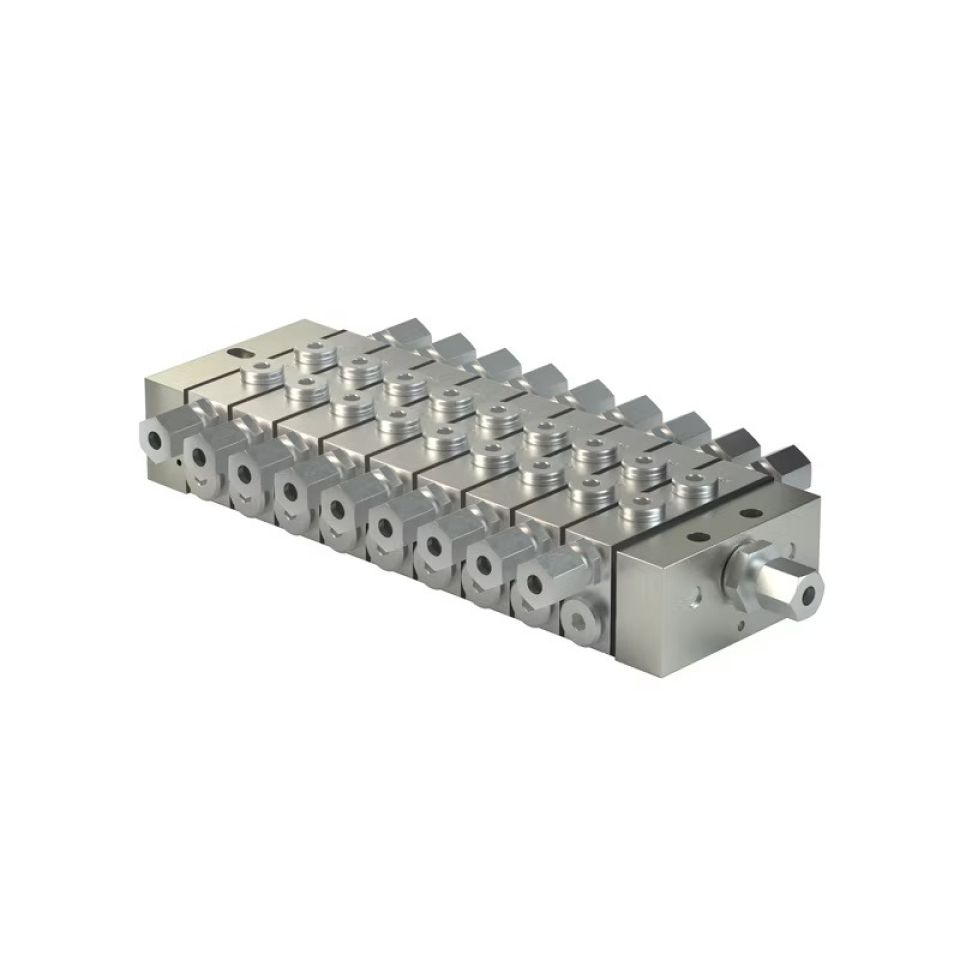

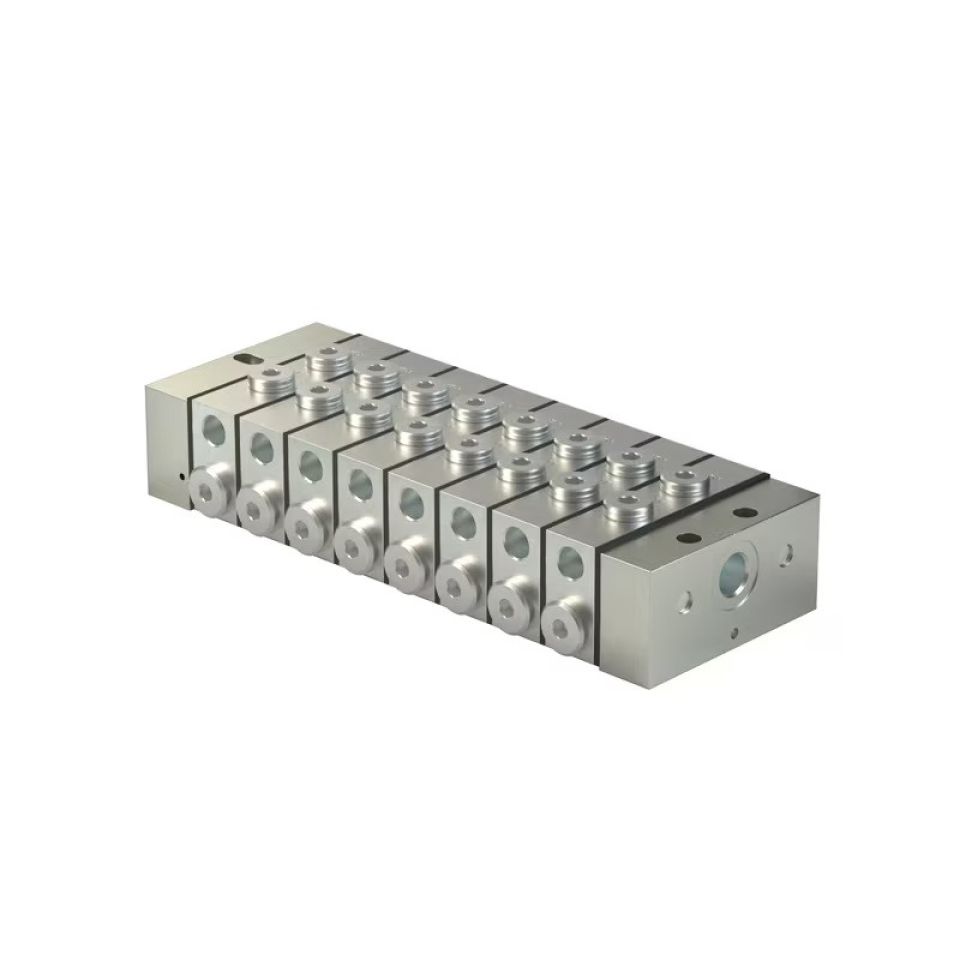

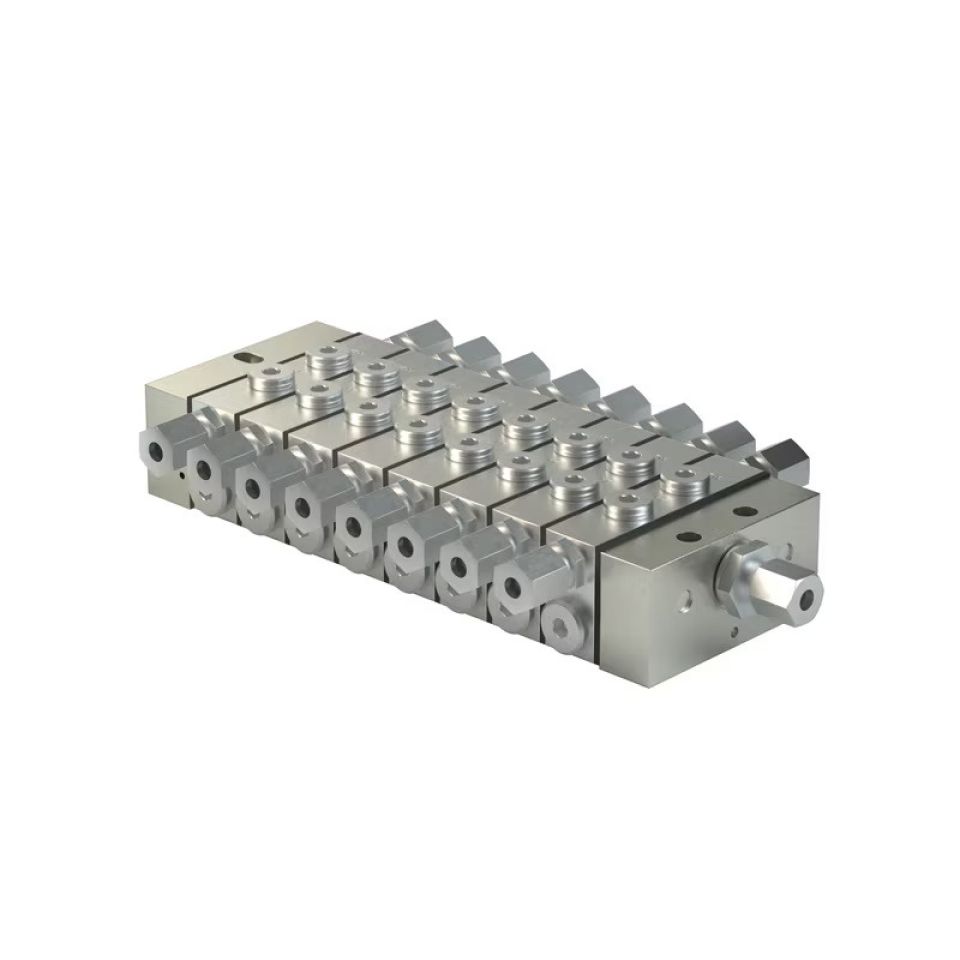

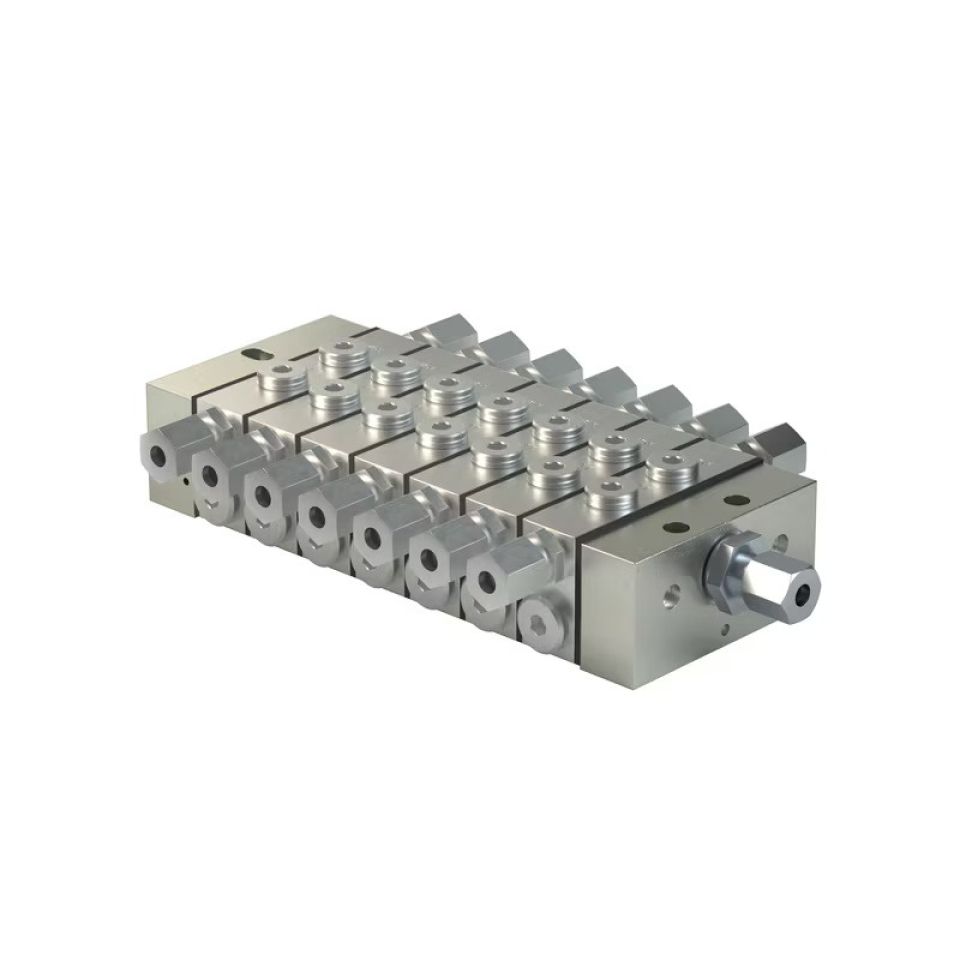

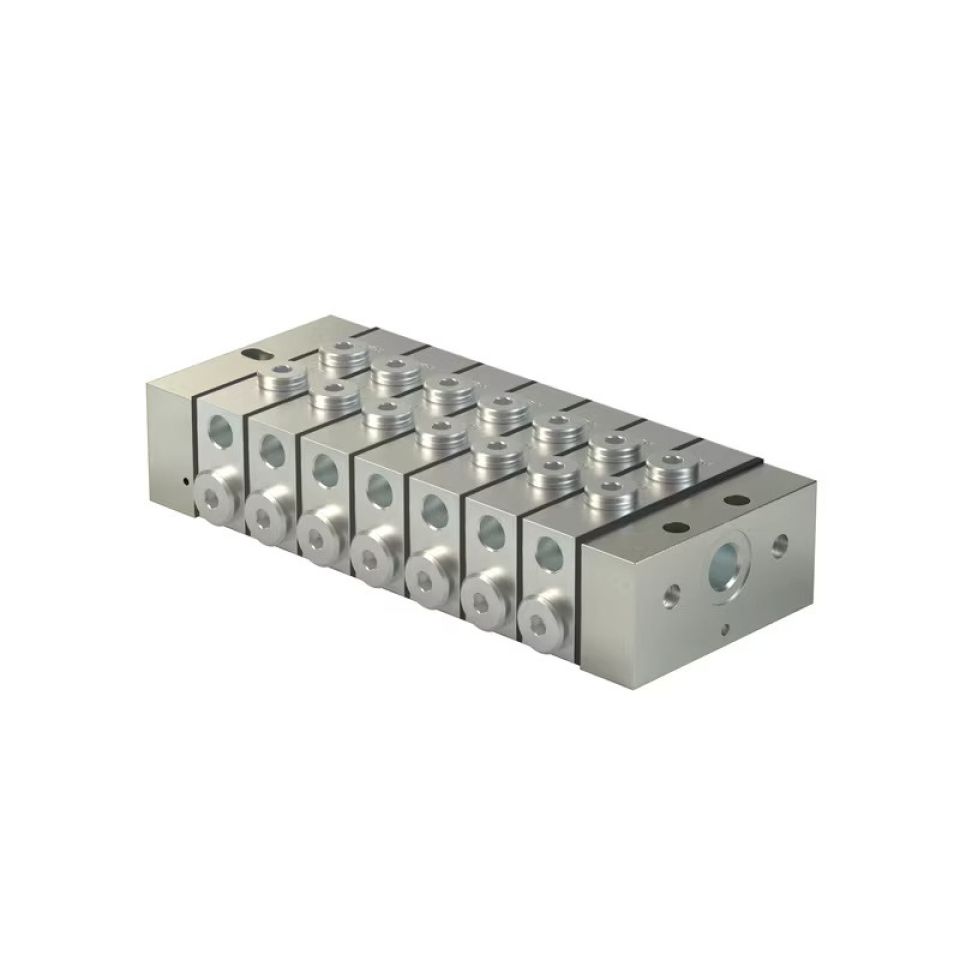

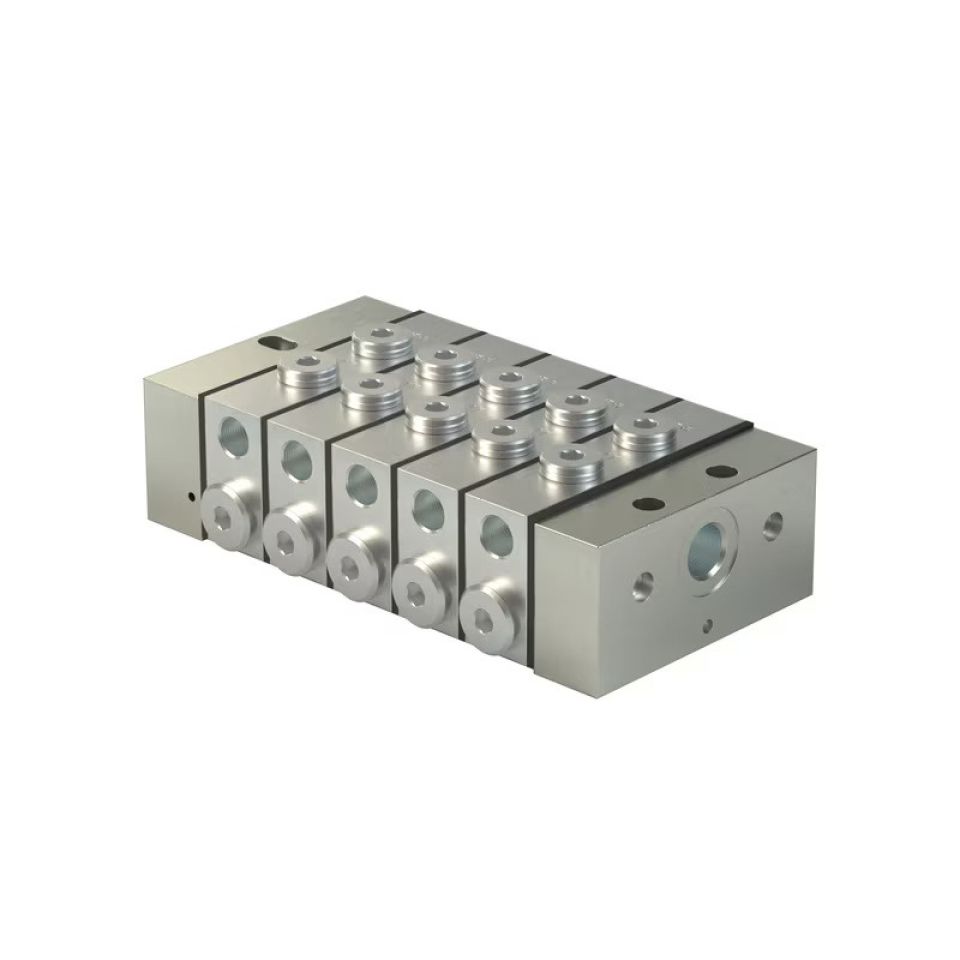

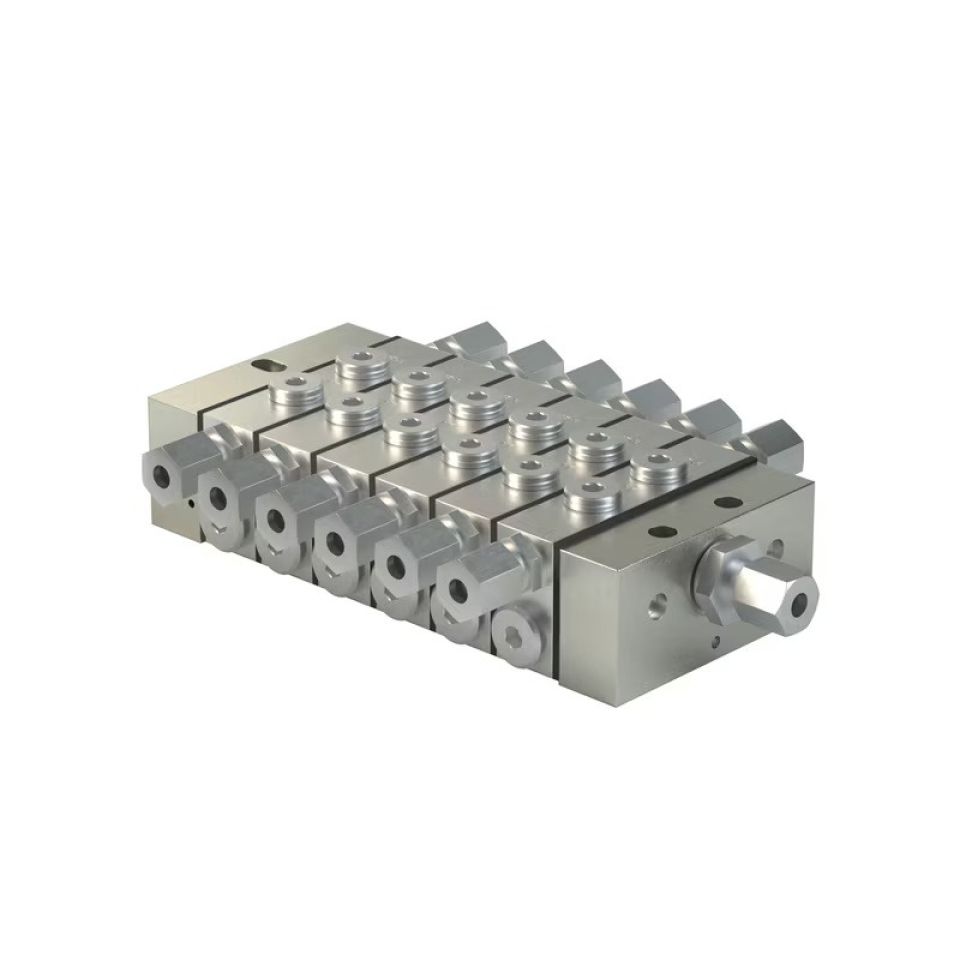

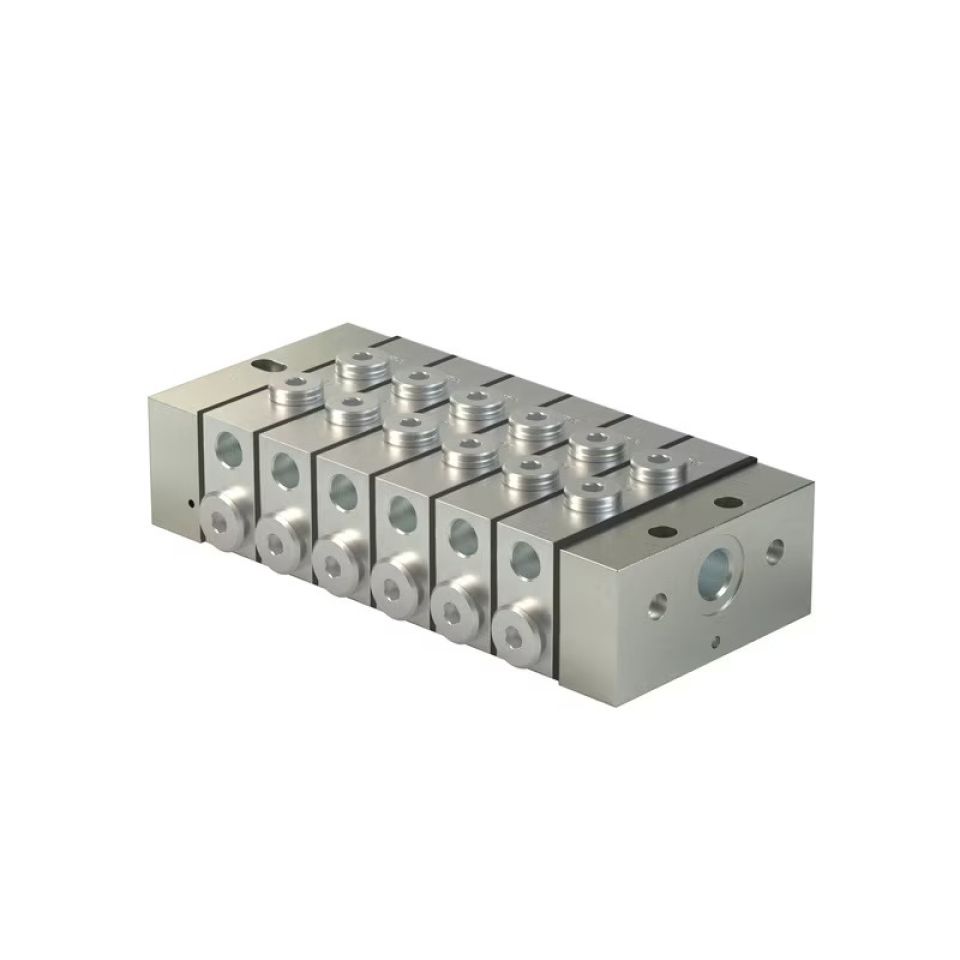

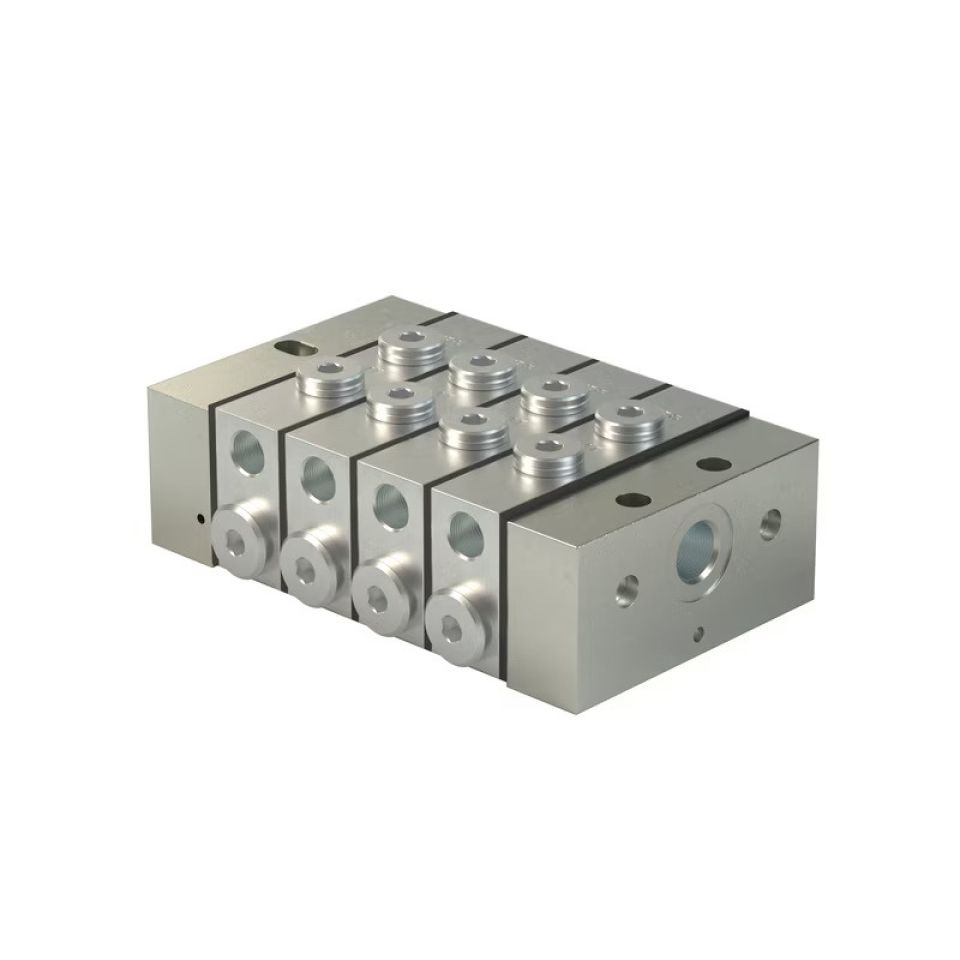

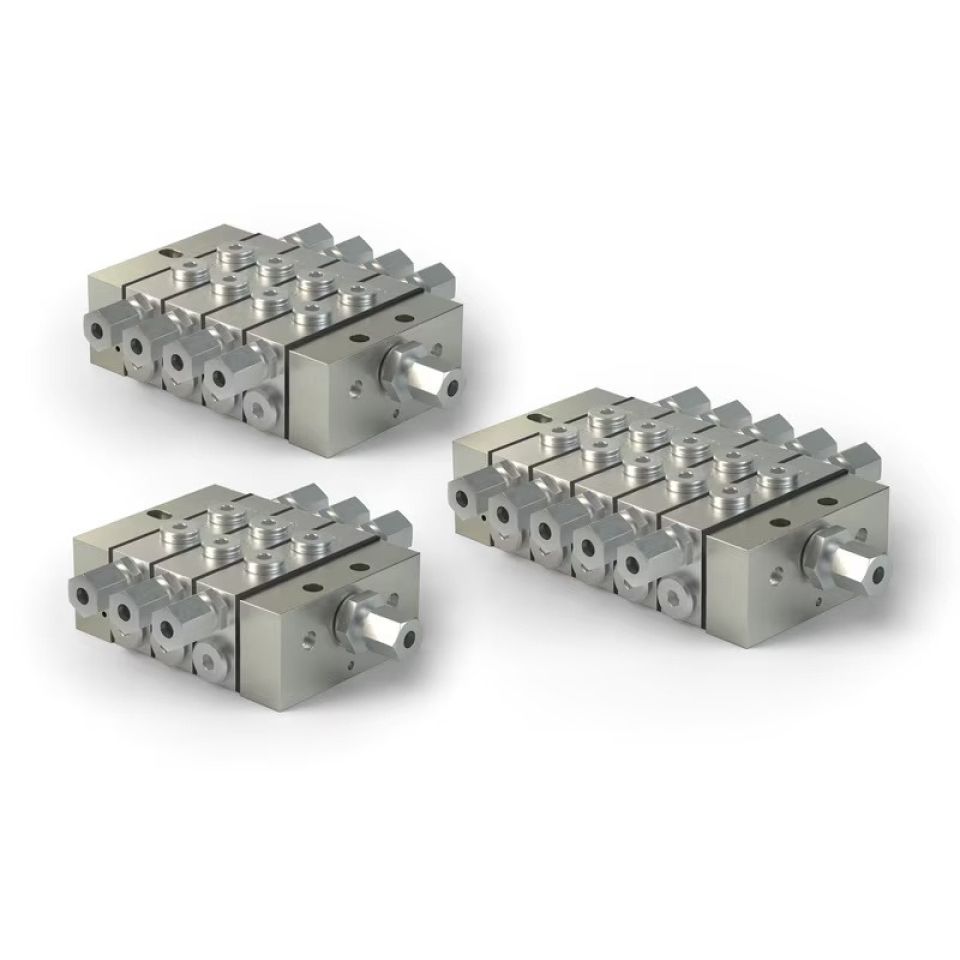

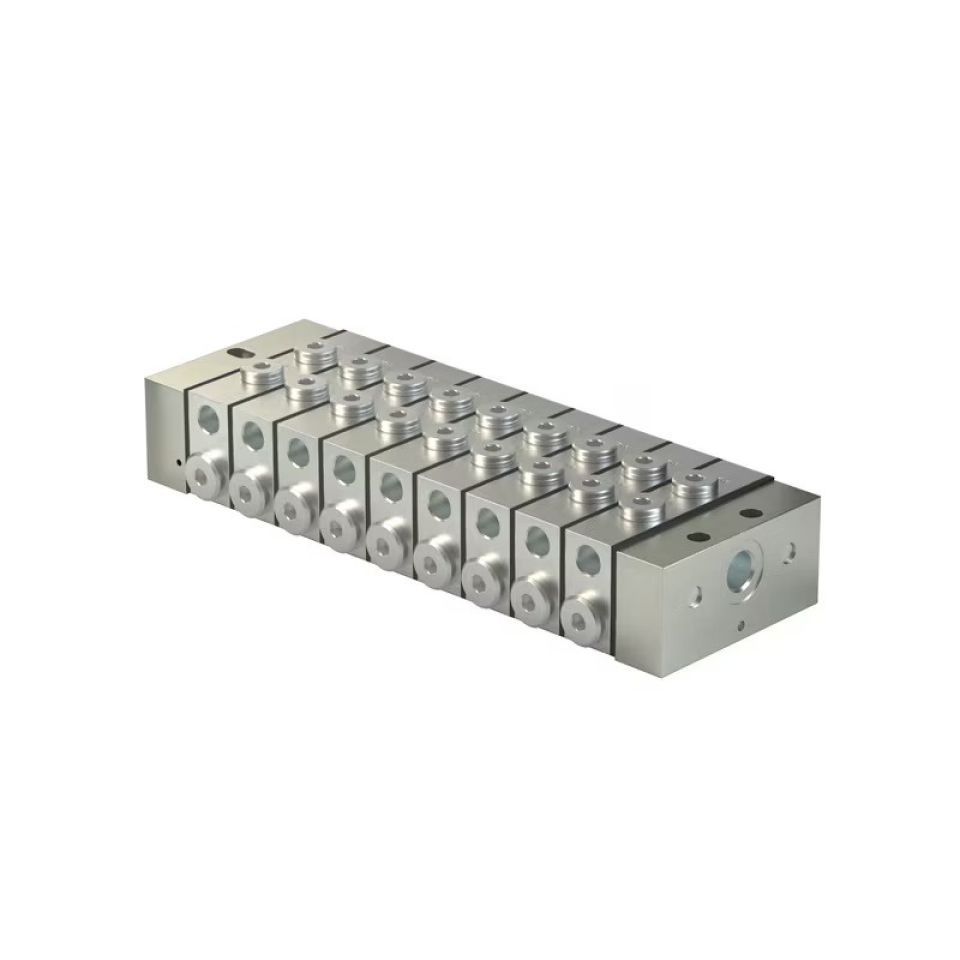

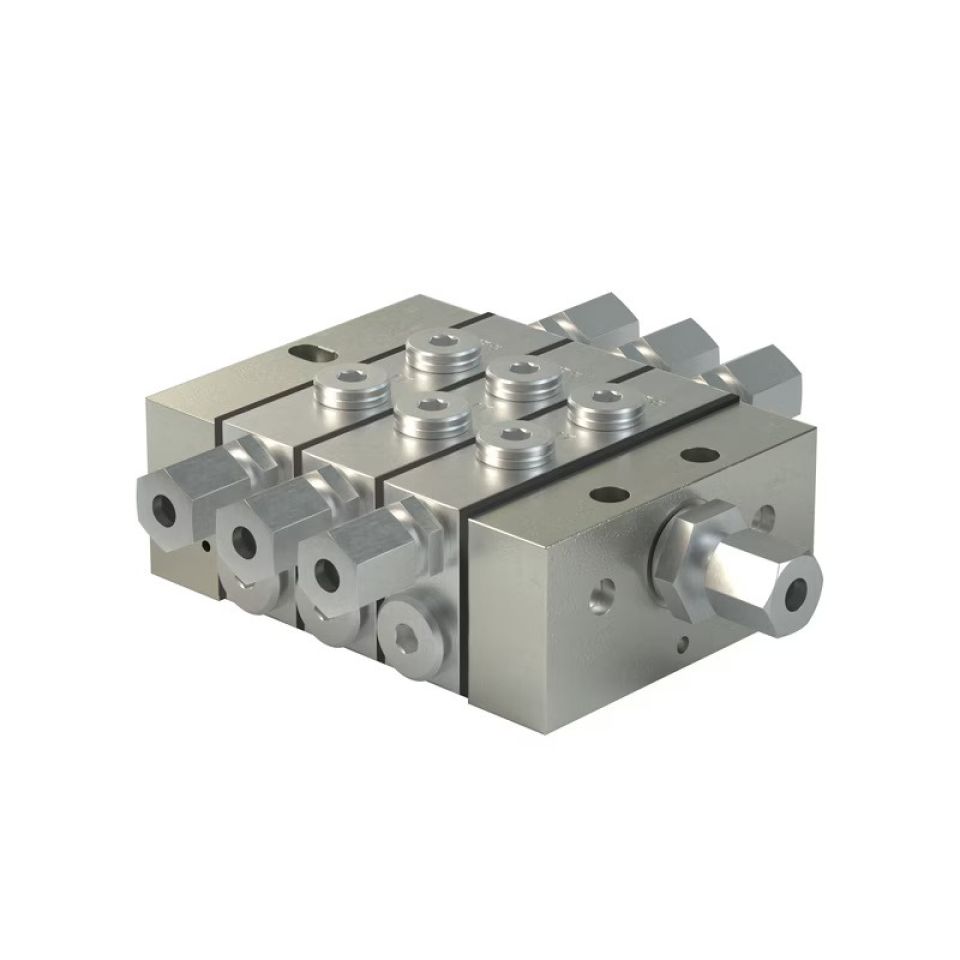

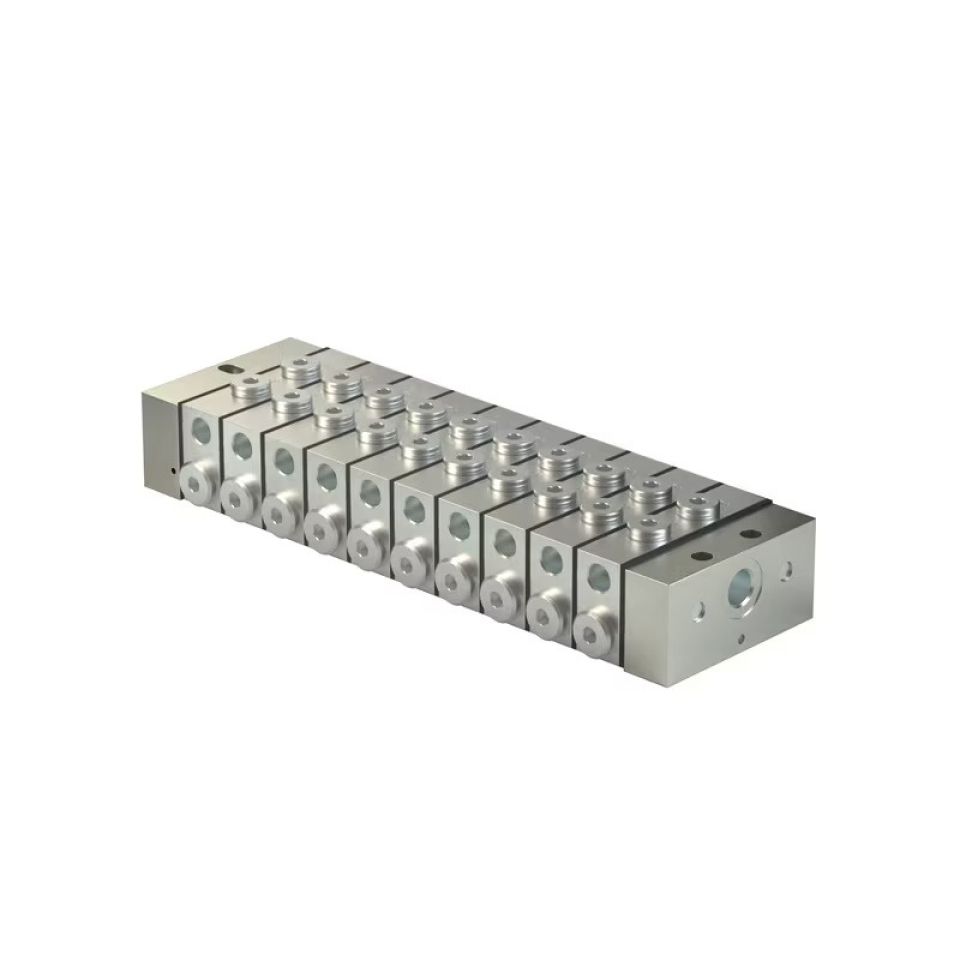

    Сегменттелген мөлшерлеу құрылғылары В.П

    • Кезекті майлау жүйелері үшін

      VP сегменттелген өлшеу құрылғысы болып табылады. Оның өлшеу сегменттері 0,1 см³ (T-сегменті = 2 шығыс) пен 1,2 см³ (S-сегменті = 1 шығыс) дейінгі шығыс пен цикл көлемін қамтиды. Барлық сегменттер (кіріс, аралық және соңы) байлау шыбықтарымен орнында ұсталады. Жеткізу желілері сегменттер арасындағы өтулерді жабу үшін пластиналардың көмегімен тығыздалады. Кемінде үш аралық сегмент қажет.

      Техникалық сипаттамалары мен артықшылықтары

      • Көлемді ағын жылдамдығы 1,0 л/мин дейін (61 дюйм3/мин)
      • Әмбебаптығы: жүйенің үздіксіз немесе үзіліссіз жұмыс істеуі
      • Айнымалы мөлшерлеу көлемі бар мөлшерлеу сегменттері
      • Шығаруларды ішкі және сыртқы біріктіру
      • Қосымша визуалды немесе электрлік бақылау
      • Бастапқы мөлшерлеу құрылғысы ретінде оңтайлы таңдау
      • Барлық розеткаларда кіріктірілген тексеру клапандары бар

      Қолдану аймақтары

      • Таңдаулы негізгі өлшеу құралы
      • Металл өңдеуге арналған станоктар
      • Көліктер, жүк көліктері
      • Құрылыс және тау-кен жабдықтары
      • Қаптама машиналары
      • Жалпы машина жасау
      • Ауыл шаруашылығы техникасы
      Брошюралар мен нұсқаулықтар
       Өнім брошюрасы (693,6 КБ)
       Аксессуарлар брошюрасы (326,4 КБ)
       Компоненттің қызмет ету мерзімі бойынша нұсқаулық (2,2 МБ)
    +7 701 419 2752
    Техникалық сипаттамалар
    Жұмыс принципі мөлшерлеуші құрылғылар
    Шығулар 6–20
    Майлаушы NLGI 2 класын қоса алғанда, пластикалық май
    тұтқырлығы кемінде 12 мм²/с экологиялық таза минералды және синтетикалық майлар
    Шығарылатын мөлшерлеу көлемі 0,1–1,2 см³/инсульт 0,006–0,073 дюйм/инсульт
    Тұтыну 1 л/мин 61 дюйм3/мин
    Жұмыс температурасы −25-тен +90 °C-қа дейін -13 пен +194 °F дейін
    Макс. жұмыс қысымы
    май 200 бар 2900 psi
    пластикалық майлаушы 300 бар 4350 psi
    Материал
    Кіріс, сепаратор, соңғы тақта мырышталған болат/бутадиен акрилонитрилді резеңке
    поршеньдік сегменттер/пластиналар мырышталған болат
    Кіріс қосылымы
    VPM M 14 × 1,5
    VPG G 1/4
    Шығару қосылымы
    VPM M 10 × 1
    VPG G 1/8
    Қорғаныс класы IP 67
    Өлшемдері
    мин. 98 × 82,5 × 41 мм 3,86 x 3,25 x 161 дюйм
    Макс. 238 × 82,5 × 41 мм 9,37 x 3,25 x 161 дюйм
    Жабдықтағы орнату орны
    дірілсіз кез келген
    діріл жағдайында поршень жабдықтың қозғалыс бағытына 90 ° бұрышта орналасуы керек
    Кіріс фитингтері
    VPG мақала нөмірі VPM бөлігінің нөмірі Аты Құбыр, ∅, мм
    — 223-14129-4 тікелей байланыс, Л 1) 6
    406-413 Вт — тікелей байланыс, С 1) 6
    223-12477-6 — тікелей байланыс, Л 1) 8
    — 408–413 тікелей байланыс, С 1) 8
    223-12272-9 223-14129-4 тікелей байланыс, Л 1) 10
    223-12477-9 412–423 тікелей байланыс, Л 1) 12
    471-006-161 471-006-351 түзу қосылым, DIN EN ISO 9974-3 стандартына сәйкес E типті фитинг 6
    471-008-161 471-008-351 түзу қосылым, DIN EN ISO 9974-3 стандартына сәйкес E типті фитинг 8
    471-010-161 471-010-351 түзу қосылым, DIN EN ISO 9974-3 стандартына сәйкес E типті фитинг 10
    471-012-161 — түзу қосылым, DIN EN ISO 9974-3 стандартына сәйкес E типті фитинг 12
    406-054-VS — тікелей жылдам ажыратылатын муфта 6
    223-14240-5 — бұрыштық буын, конустық, Л 1) 8
    223-13048-5 410–405 бұрыштық буын, конустық, Л 1) 10
    445-516-061 — банжо фитинг, С 6
    223-12284-7 — банжо фитингі, Л 8
    223-12369-9 445-535-101 банжо фитингі, Л 10
    Шығару фитингтері
    VPG мақала нөмірі VPM бөлігінің нөмірі Аты Құбыр, ∅, мм
    — 223-13069-1 түзу, конустық, LL 1) 4
    223-12270-8 — тікелей LL қосылымы 1) 4
    — 223-13021-1 түзу, конустық, LL 1) 6
    223-13016-3 223-10263-8 түзу, конустық, Л 1) 10
    223-12270-9 441-008-511 түзу байланыс, конустық LL 1) 8
    410-443 Вт — түзу, конустық, Л 1) 10
    471-004-191 471-004-311 түзу қосылым, DIN EN ISO 9974-3 стандартына сәйкес E типті фитинг 4
    471-006-192 471-006-311 түзу қосылым, DIN EN ISO 9974-3 стандартына сәйкес E типті фитинг 6
    404-040-VS 404-006-VS тікелей жылдам ажыратылатын муфта 4
    — 451-004-518-VS түзу тез ағылатын муфта, конустық 4
    456-004-VS 406-004-VS тікелей жылдам ажыратылатын муфта 6
    406-423W-VS 451-006-518-VS түзу тез ағылатын муфта, конустық 6
    VPG-RV VPM-RV4 CV шығыс бұрандалы муфта 4
    VPG-RV6 VPM-RV6 түйіндемемен жылдам ілінісу 6
    VPG-RV8 VPM-RV8 түйіндемемен жылдам ілінісу 8
    — VPM-RV10 түйіндемемен жылдам ілінісу 10
    445-519-041 — banjo fitting LL 1) 4
    223-12479-5 445-531-061 банжо фитинг L 1) 6
    — 445-531-062 banjo fitting LL 1) 6
    504-108-VS 504-102-VS тез ағылатын муфта, банджо фитинг« 4
    — 455-531-048-VS тез ағылатын муфта, банджо фитинг, конустық 4
    506-108-VS 506-140-VS тез ағылатын муфта, банджо фитинг« 6
    — 445-431-068-VS тез ағылатын муфта, банджо фитинг, конустық 6
    VP үшін поршеньді сенсор (адаптері мен сақинасы бар жинақтар)
    Мақала Аты
    24-0159-6022 Биполярлы поршеньді сенсор, тот баспайтын болат
    24-0159-6024 Әмбебап поршеньді сенсор, тот баспайтын болат
    1. 1)
      DIN 2353 бойынша дәнекерлеусіз кесу сақинасы құбырларының қосылыстары
      LL сериясы = қосымша жарық нұсқасы, L сериясы = жеңіл нұсқасы, CV = тексеру клапаны
    Тапсырыс үлгісі
    Өнім конфигурация кодын пайдаланып конфигурациялануы мүмкін. Тапсырыс үлгісі бір ықтимал бөлік нөмірі мен түсіндірмені тізімдейді.
    VPMXXXXS-AXX-JXX-GXX-CXX
    • В.П
    • Кіріс қосылымы BM 14×1,5; шығыс қосылым бұрандасы M 10×1
    • Бақылау құрылғыларынсыз
    • Магистральдық құбыр арматурасы жоқ
    • 100 бардағы барлық ашық розеткаларда артық қысым көрсеткішімен
    • Арматурасыз 4 сегмент (0,05; 0,40; 0,30; 0,10 см³/цикл)
    Төмендегі CAD конфигураторы арқылы өнімді конфигурациялауға болады. Бұл сізге нақты тапсырыс нөмірін береді.

    Өнімді конфигурациялаңыз, CAD файлын жүктеңіз
