    Реттелетін шектегіш 242

    • Айналымдағы майлау жүйелеріне арналған

      Ағынның реттелетін шектегіштері 242 ағынды кейіннен реттеу қажет болғанда қолданылады. Бұл шектегіштер мөлшерлеу көлемі, визуалды ағынның көрсеткіші және розеткалардың саны бойынша ерекшеленетін үш нұсқада қол жетімді.

      А түрі — тамшылатып берудегі ағын жылдамдығы 0-ден 0,01 л/мин аралығында (0 - 0,02 пинт). 242 реттелетін шектегіш 1-ден 14-ке дейін шығыстармен және ағынды бақылау үшін қарау терезесімен қол жетімді. В түрі 0,01-ден 1,0 л/мин дейін тұрақты мөлшерлеу көлемін ұсынады (0,02 - 2,11 пинт) және 2-ден 12-ге дейін шығыстармен жабдықталған. C түрі — мөлшерлеу көлемінің диапазоны 0,01-ден 2,0 л/мин (0,02 - 4,23 пинт). Дистрибьюторға байланысты 2-ден 6-ға дейін розеткалары бар нұсқалар бар. B және C түрлерінде мұнай ағынын визуалды бақылау үшін тексеру терезесінде серіппелі металл түйреуіш бар.

      Техникалық сипаттамалары мен артықшылықтары

      • Оңай реттеу
      • Жеңіл жоспарлау және ағынды басқару
      • Мұнай шығынын үнемді визуалды бақылау
      • Әрбір майлау нүктесі үшін ағын диапазонын жеке реттеу
      • Майлау материалдарының тұтқырлығының кең ауқымы

      қолдану аймақтары

      • Мұнай және газ өнеркәсібі
      • Станоктар
      • Металл конструкцияларын өндіру
      • Металды қалыптау
      • Тоқыма өнеркәсібі
      Брошюралар мен нұсқаулықтар
       Өнім брошюрасы (247,6 КБ)
    +7 701 419 2752
    Техникалық сипаттамалар
    Жұмыс принципі реттелетін шектегіш
    Майлаушы минералды және синтетикалық майлар
    Тұтқырлық 10–1000 мм2/Бірге
    Шығулар
    А 1, 2, 5, 14
    Б 2, 3, 4, 5, 6, 10, 12
    C 2-ден 6-ға дейін
    Дозалау көлемі
    А 0–0,01 л/мин 0–0,02 пинт/мин
    Б 0,01–1,0 л/мин 0,02–2,11 пинт/мин
    C 0,01–2,0 л/мин 0,02–4,23 пинт/мин
    Жұмыс температурасы 0-ден 60 °C-қа дейін 32-ден 122 °F-қа дейін
    Жұмыс қысымы 10 бар 145 psi
    Сүзгі < 10 мкм
    Материал болат
    Құрама A және B: 6мм құбыр үшін M10×1
    C: 10мм құбыр үшін M16×1,5
    Өлшемдері мин. 93 × 16 × 32 мм
    макс. 97 × 25 × 253 мм    		 мин. 3,66 x 0,63 x 1,29 дюйм
    максимум 3,82 x 0,98 x 9,96 дюйм
    Орнату орны
    А көру әйнегіне қатысты тік, майлау нүктесінен жоғары
    В, С кез келген
    Тапсырыс туралы ақпарат 242 A түрі
    Дозалау көлемі: 0–10 см3; 0–0,6 дюйм3
    Бөлшек нөмірі Шығулар
    skf.com-0901d1968016eef6-242-02.00 242–016.00 1

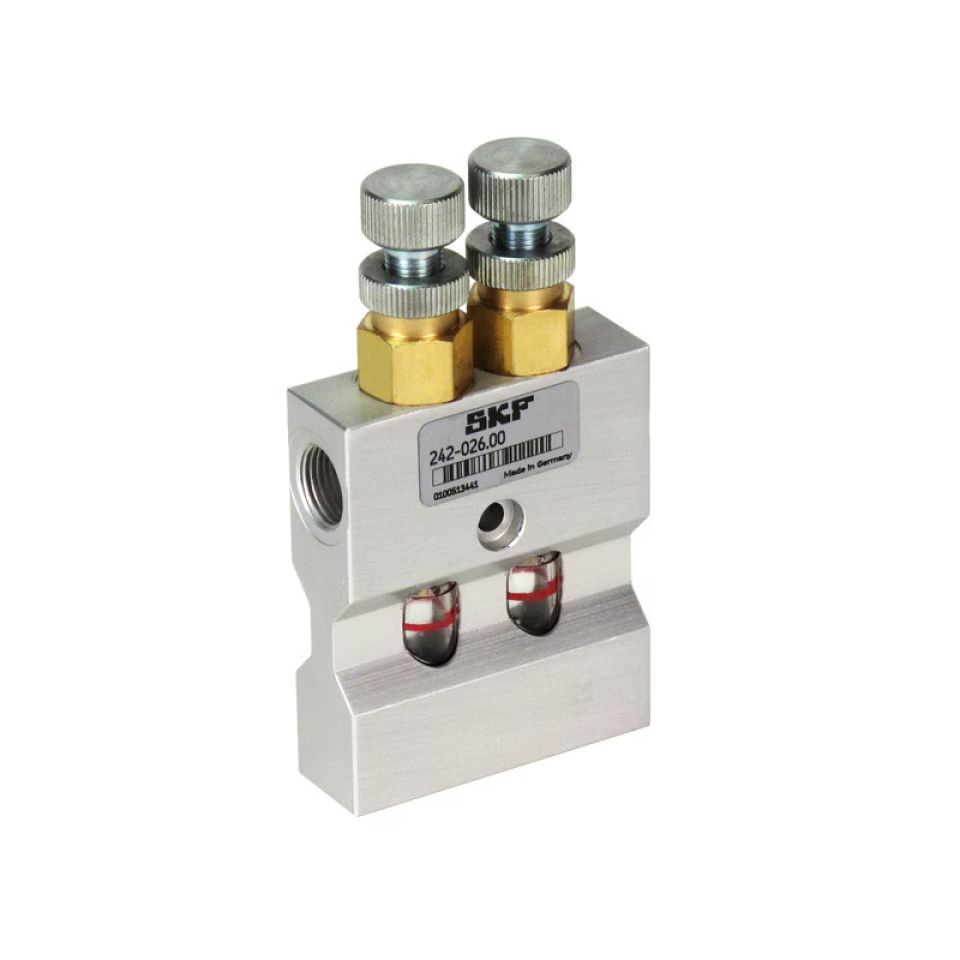

    242–026.00 2

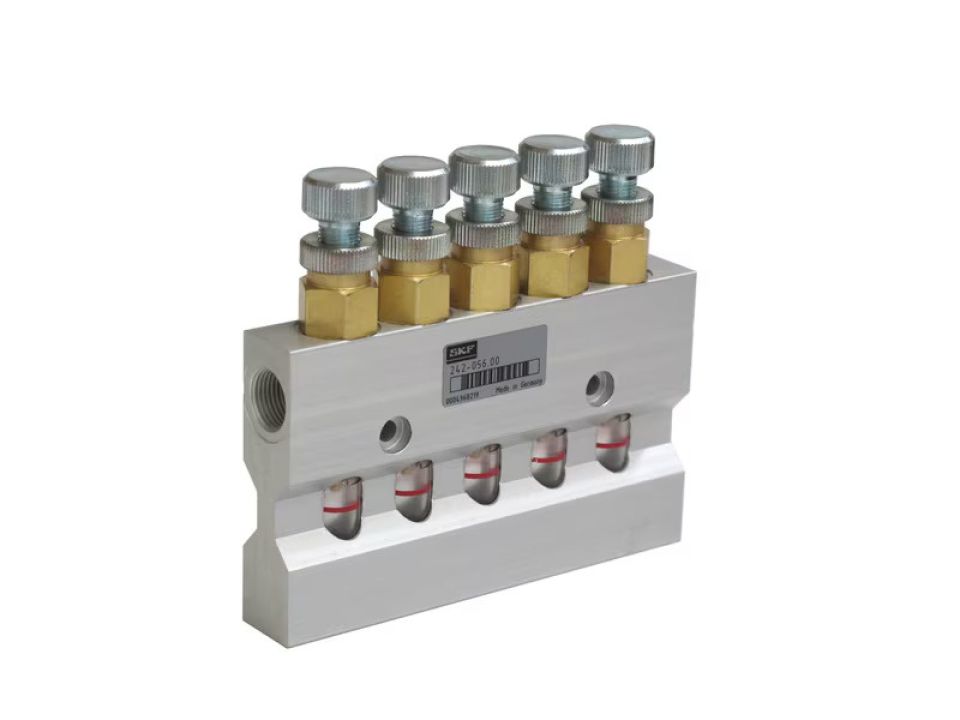

    242–056.00 5
    242–146.00 14
    Тапсырыс туралы ақпарат 242 B түрі
    Дозалау көлемі: 10–1000 см3; 0,6-61 дюйм3
    Бөлшек нөмірі Шығулар
    242-034-00 242–024.00  2
    242–034.00 3
    242–044.00 4
    242–054.00 5
    242–064.00 6
    242–104.00 10

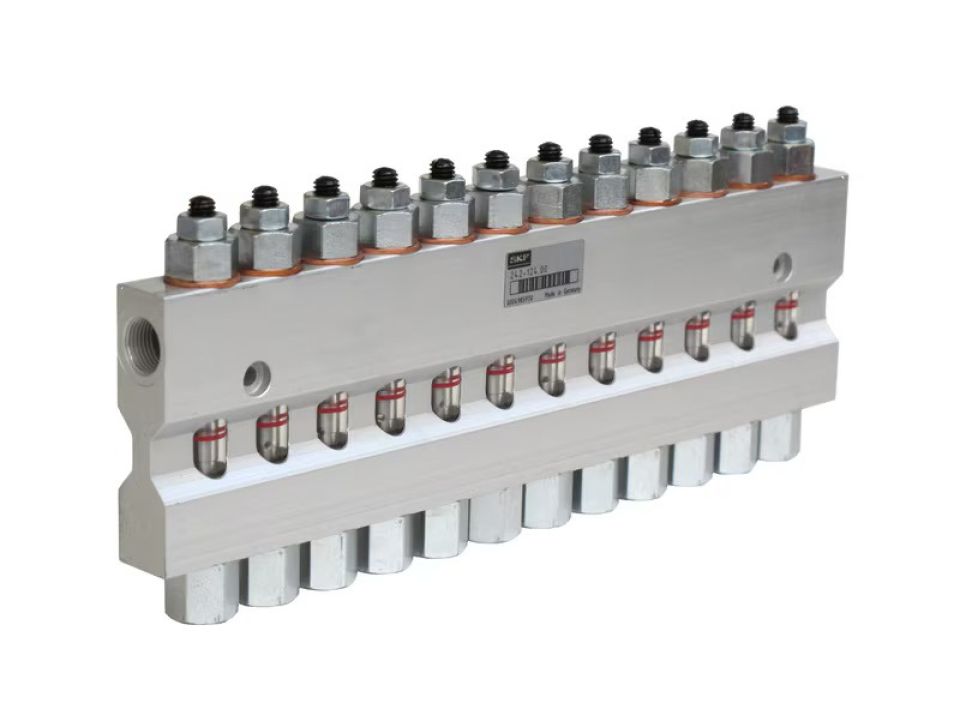

    242–124.00 12
    Тапсырыс туралы ақпарат 242 C түрі
    Дозалау көлемі: 10–2000 см3; 0,6-122 дюйм3
    Бөлшек нөмірі Шығулар
    242-044-004 242–025.00 2
    242–035.00  3
    242–045.00 4
    242–055.00 5
    242–065.00 6

    Өнімді конфигурациялаңыз, CAD файлын жүктеңіз

    Аксессуарлар

    242, A және B түрі, магистральдық құбыр қосылымы және керек-жарақтар
    Бөлшек нөмірі Сипаттама Құбыр, ∅ [мм]
    406–162 магистральдық құбырға қосылу 6
    408–162 магистральдық құбырға қосылу 8
    410–162  магистральдық құбырға қосылу 10
    408–211 бұрандалы тығын
    508-215-CU жуғыш
    242, C түрі, магистральдық құбыр қосылымы және керек-жарақтар
    Бөлшек нөмірі Сипаттама Құбыр, ∅ [мм]
    410–018 магистральдық құбырға қосылу 10
    412–018 магистральдық құбырға қосылу 12
    412–011 бұрандалы тығын
    DIN7603-A18×22-CU жуғыш
