Ограничитель расхода серии SMBM

Мотор майлары
Для циркуляционных систем смазывания маслом

Ограничители расхода подают отдельные дозированные потоки масла в каждую точку смазывания подключённой системы. Эти отдельные потоки масла не чувствительны к изменениям давления в системе и практически не зависят от вязкости. Это делает их идеальным решением для областей применения с изменяющейся температурой масла, например, в сталепрокатных станах или горнодобывающей отрасли. Рабочий принцип саморегулирования позволяет избавиться от сложных устройств управления давлением.

Ограничитель расхода серии SMBM предназначен для установки на опорную панель в составе модульных групп, содержащих от 1 до 6 ограничителей расхода.

Благодаря использованию взаимозаменяемых вставных форсунок расход масла может ступенчато изменяться в пределах от 0,08 до 8 л/мин (от 0,17 до 16,9 пинты/мин). Передатчики сигнала, датчики поршня или шестерёнчатые расходомеры, установленные в составе ограничителей расхода, контролируют расход масла в каждом отдельном устройстве. Они подключены к блоку мониторинга.

Ограничители расхода серии SMBM заменяют устройства серий SMB 8, SMB 9 и SMB 10.
Технические характеристики и преимущества

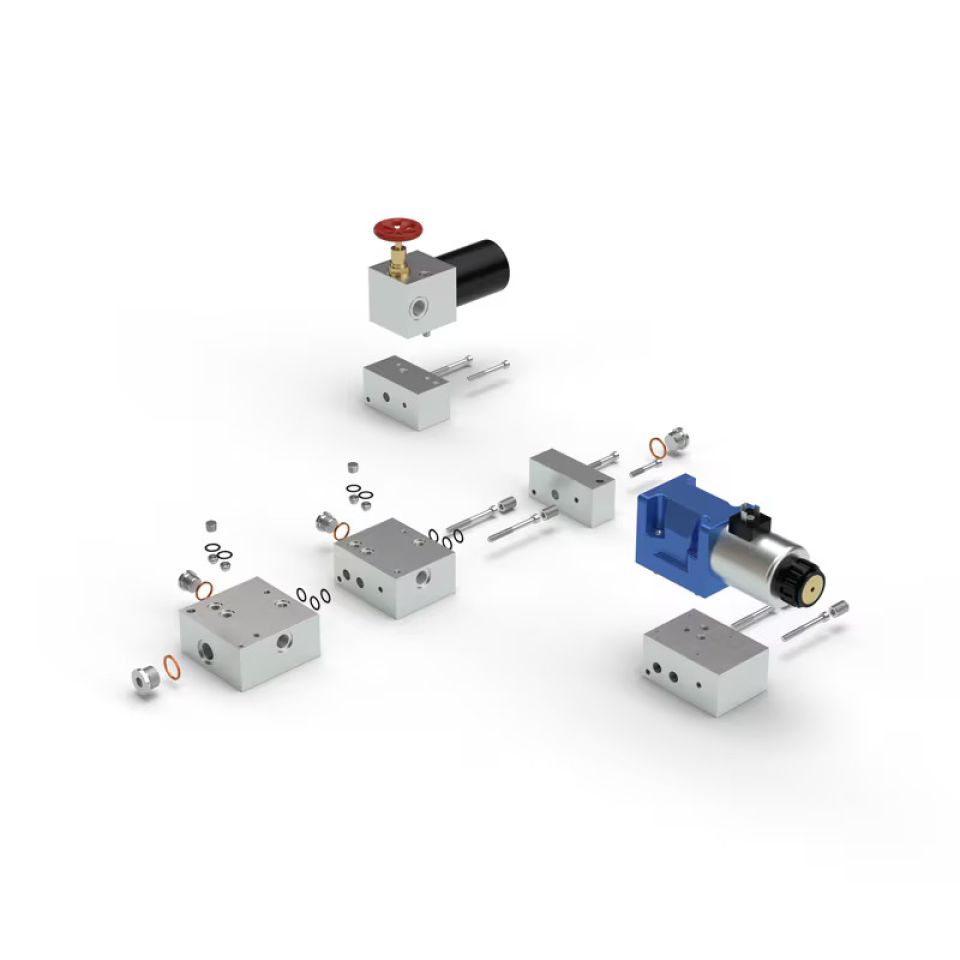

Модульная конструкция

Постоянный поток масла

Самонастраивающееся дозирование

Неизменный поток масла, несмотря на различные величины обратного давления

Широкий диапазон вязкости смазочного материала

Практически не зависит от вязкости

Доступно исполнение ATEX

Простота конструкции системы

Компактная установка

Простой ввод в эксплуатацию, не требуется дополнительная регулировка

Эффективный мониторинг требуемого расхода масла
Области применения

Целлюлозно-бумажная промышленность

Металлургия

Тяжёлая промышленность

Тоннелепроходческие машины

Сипаттама

Для циркуляционных систем смазывания маслом

Ограничители расхода подают отдельные дозированные потоки масла в каждую точку смазывания подключённой системы. Эти отдельные потоки масла не чувствительны к изменениям давления в системе и практически не зависят от вязкости. Это делает их идеальным решением для областей применения с изменяющейся температурой масла, например, в сталепрокатных станах или горнодобывающей отрасли. Рабочий принцип саморегулирования позволяет избавиться от сложных устройств управления давлением.

Ограничитель расхода серии SMBM предназначен для установки на опорную панель в составе модульных групп, содержащих от 1 до 6 ограничителей расхода.

Благодаря использованию взаимозаменяемых вставных форсунок расход масла может ступенчато изменяться в пределах от 0,08 до 8 л/мин (от 0,17 до 16,9 пинты/мин). Передатчики сигнала, датчики поршня или шестерёнчатые расходомеры, установленные в составе ограничителей расхода, контролируют расход масла в каждом отдельном устройстве. Они подключены к блоку мониторинга.

Ограничители расхода серии SMBM заменяют устройства серий SMB 8, SMB 9 и SMB 10.

Технические характеристики и преимущества

Модульная конструкция
Постоянный поток масла
Самонастраивающееся дозирование
Неизменный поток масла, несмотря на различные величины обратного давления
Широкий диапазон вязкости смазочного материала
Практически не зависит от вязкости
Доступно исполнение ATEX
Простота конструкции системы
Компактная установка
Простой ввод в эксплуатацию, не требуется дополнительная регулировка
Эффективный мониторинг требуемого расхода масла

Области применения

Целлюлозно-бумажная промышленность
Металлургия
Тяжёлая промышленность
Тоннелепроходческие машины

Техникалық сипаттамалар

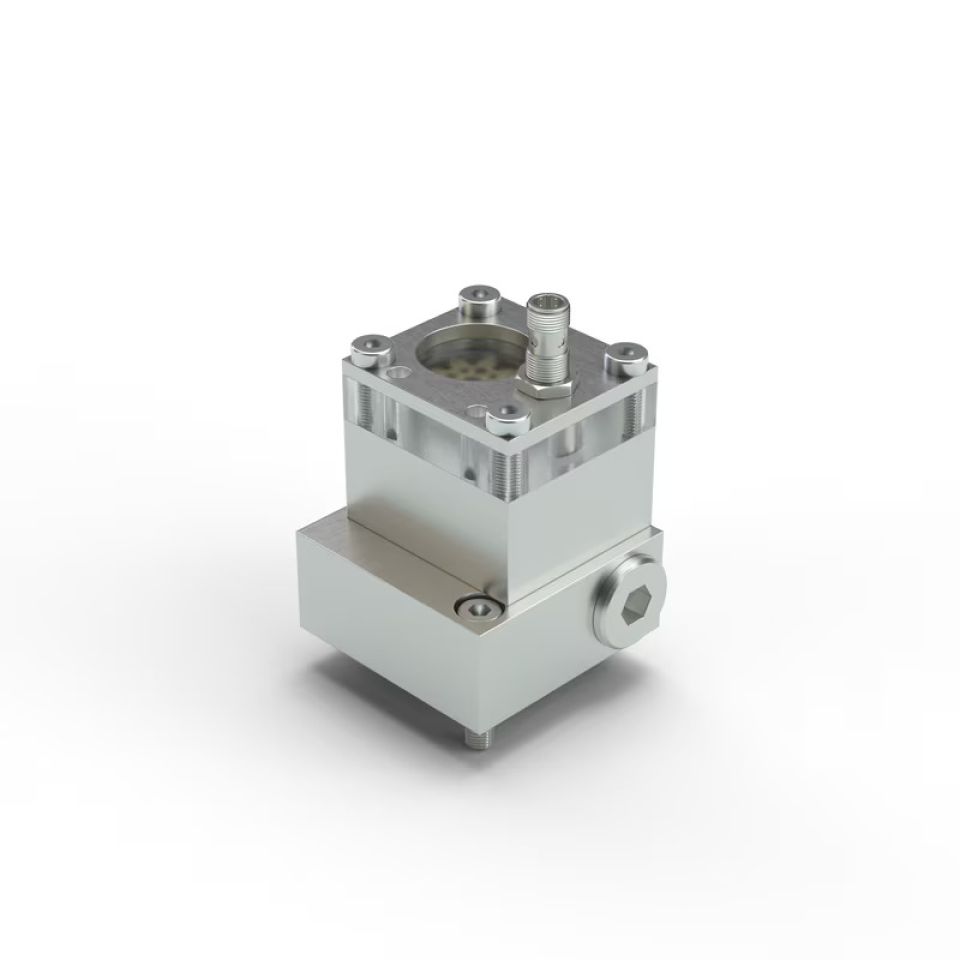

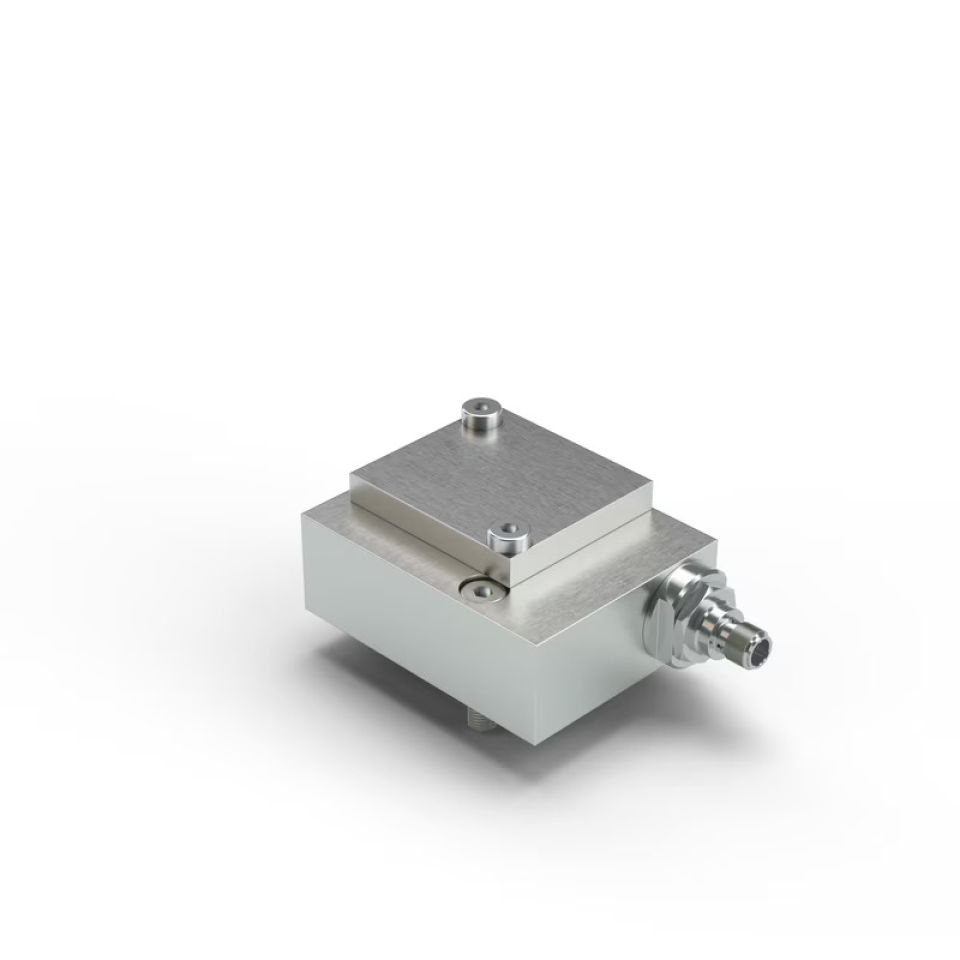

Однопоточный с мониторингом положения — SMBM-X 21/22/31
SMBM-X 21/22 Мониторинг с помощью передатчика сигнала	SMBM-X 31 Мониторинг с помощью передатчика поршня
Тип/принцип работы	2-ходовой клапан управления расходом с одной фиксированной уставкой
Тип мониторинга	Датчик сигнала или датчик поршня (сигнал есть/нет)
Орнату орны	Любое (без фильтра); вертикальное (с фильтром)
Температура окружающей среды	от 0 до +70 °C	от +32 до +158 °F
Температура смазочного материала	от 0 до +70 °C	от +32 до +158 °F
Материал	EN AW-6061-T651, анодированный
Вес SMBM-X 21/22 Вес SMBM-X	0,87 кг 0,81 кг	1,92 фунта 1,79 фунта
Размеры без мониторинга (Д×Ш×В)	79×79×45 мм	3,11×3,11×1,77 дюйма
Номинальный расход	0,08–8,0 л/мин	0,17-16,9 пинты/мин
Рабочее давление p1 Без электрического мониторинга SMBM-X 21/22 SMBM-X 31	5–200 бар 5–100 бар 5–85 бар	72,5–2900 фунтов/дюйм² 72,5–1450 фунтов/дюйм² 72,5–1230 фунтов/дюйм²
Требуемое дифференциальное давление (p3-p1)	≥ 5 бар	≥ 72,5 фунта/дюйм²
Майлаушы	Минеральные масла, синтетические масла
Рабочая вязкость	20–600 мм²/с

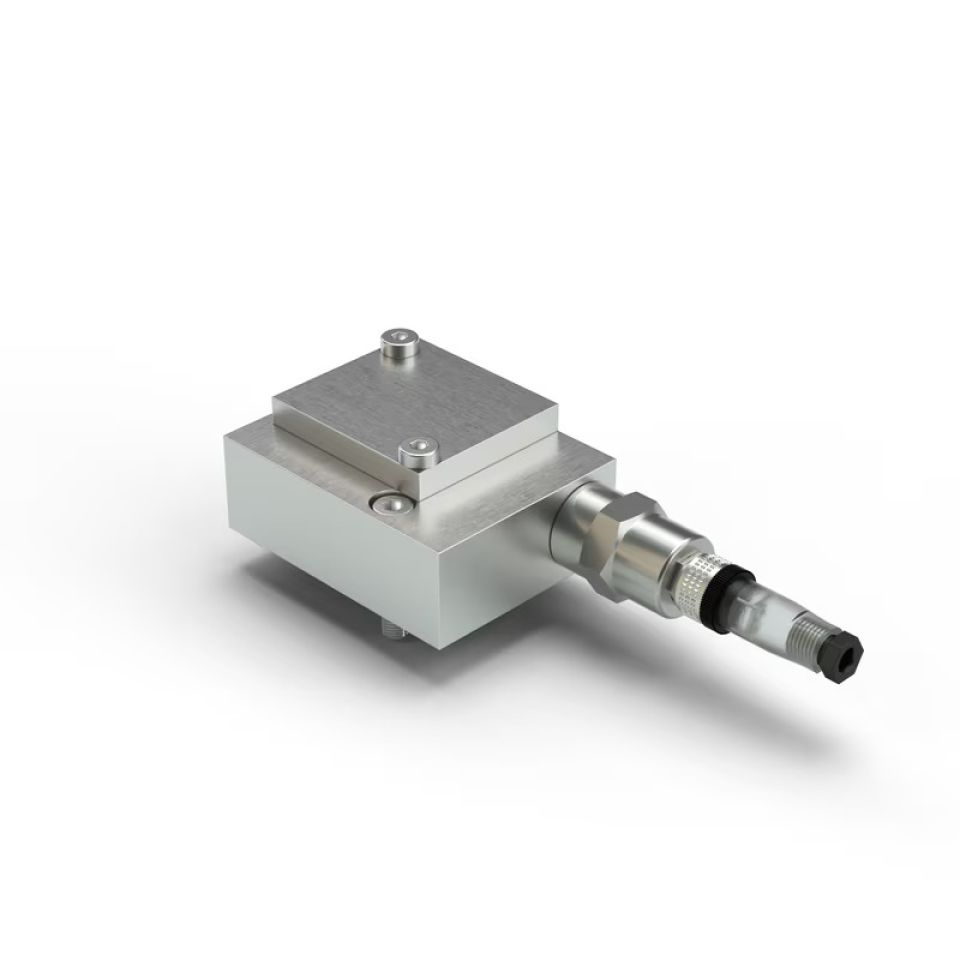

Однопоточный с шестерёнчатым расходомером — SMBM-X 11/12/13
SMBM-X 11/12/13 Мониторинг с помощью шестерёнчатого расходомера с резьбовым датчиком импульсов
Тип/принцип работы	2-ходовой клапан управления расходом с одной фиксированной уставкой
Тип мониторинга	Шестерёнчатый расходомер с датчиком импульсов
Орнату орны	Любое (без фильтра); вертикальное (с фильтром)
Температура окружающей среды	от 0 до +70 °C	от +32 до +158 °F
Температура смазочного материала	от 0 до +70 °C	от +32 до +158 °F
Материал	EN AW-6061-T651, анодированный
Вес	1,17 кг	2,58 фунта
Размеры без мониторинга (Д×Ш×В)	79×79×90 мм	3,11×3,11×3,54 дюйма
Номинальный расход	0,08–8,0 л/мин	0,17–16,9 пинты/мин
Рабочее давление p1	5–50 бар	72,5–725 фунтов/дюйм²
Требуемое дифференциальное давление (p3-p1)	≥ 6 бар	≥ 87 фунтов/дюйм²
Майлаушы	Минеральные масла, синтетические масла
Рабочая вязкость	20–600 мм²/с

Двухпоточный с мониторингом положения — SMBM-V 21/22/31
SMBM-V 21/22 Мониторинг с помощью передатчика сигнала	SMBM-V 31 Мониторинг с помощью датчика поршня
Тип/принцип работы	2-ходовой клапан управления расходом с двумя отдельными фиксированными уставками
Тип мониторинга	Датчик сигнала или датчик поршня (сигнал есть/нет)
Орнату орны	Любое (без фильтра); вертикальное (с фильтром)
Температура окружающей среды	от 0 до +70 °C	от +32 до +158 °F
Температура смазочного материала	от 0 до +70 °C	от +32 до +158 °F
Материал	EN AW-6061-T651, анодированный
Вес SMBM-V 21/22 Вес SMBM-V 31	1,03 кг 0,97 кг	2,27 фунта 2,14 фунта
Размеры без мониторинга (Д×Ш×В)	100×79×45 мм	3,94×3,11×1,77 дюйма
Номинальный расход	0,08–8,0 л/мин	0,17–16,9 пинты/мин
Рабочее давление p1 Без электрического мониторинга SMBM-V 21/22 SMBM-V 31	5–200 бар 5–100 бар 5–85 бар	72,5–2900 фунтов/дюйм² 72,5–1450 фунтов/дюйм² 72,5–1230 фунтов/дюйм²
Требуемое дифференциальное давление (p3-p1)	≥ 5 бар	≥ 72,5 фунтов/дюйм²
Майлаушы	Минеральные масла, синтетические масла
Рабочая вязкость	20–600 мм²/с

Двухпоточный с шестерёнчатым расходомером — SMBM-V 11/12/13
SMBM-V 11/12/13 Мониторинг с помощью шестерёнчатого расходомера с резьбовым датчиком импульсов
Тип мониторинга	Шестерёнчатый расходомер с датчиком импульсов
Орнату орны	Любое (без фильтра); вертикальное (с фильтром)
Температура окружающей среды	от 0 до +70 °C	от +32 до +158 °F
Температура смазочного материала	от 0 до +70 °C	от +32 до +158 °F
Материал	EN AW-6061-T651, анодированный
Вес	1,34 кг	2,95 фунта
Размеры без мониторинга (Д×Ш×В)	100×79×90 мм	3,94×3,11×3,54 дюйма
Номинальный расход	0,08–8,0 л/мин	0,17–16,9 пинты/мин
Рабочее давление p1	5–50 бар	72,5–725 фунтов/дюйм²
Требуемое дифференциальное давление (p3-p1)	≥ 6 бар	≥ 87 фунтов/дюйм²
Майлаушы	Минеральные масла, синтетические масла
Рабочая вязкость	20–600 мм²/с

Исполнения для использования во взрывоопасных средах

Специальные исполнения ограничителя расхода SMB, включая шестерёнчатый расходомер с датчиком импульсов, аттестованным по нормам ATEX, и полностью металлический корпус со смотровым стеклом

Однопоточный с шестерёнчатым расходомером (исполнение ATEX) — SMBM-X …-EEX
SMBM-X …-EEX Мониторинг с помощью шестерёнчатого расходомера с резьбовым датчиком импульсов
Тип/принцип работы	2-ходовой клапан управления расходом с одной фиксированной уставкой
Тип мониторинга	Шестерёнчатый расходомер с датчиком импульсов
Орнату орны	Любое (без фильтра); вертикальное (с фильтром)
Температура окружающей среды	от 0 до +70 °C	от +32 до +158 °F
Температура смазочного материала	от 0 до +70 °C	от +32 до +158 °F
Материал	EN AW-6061-T651, анодированный
Вес	1,17 кг	2,58 фунта
Размеры без мониторинга (Д×Ш×В)	79×79×90 мм	3,11×3,11×3,54 дюйма
Номинальный расход	0,08–8,0 л/мин	0,17–16,9 пинты/мин
Рабочее давление p1	5–50 бар	72,5-725 фунтов/дюйм²
Требуемое дифференциальное давление (p3-p1)	≥ 6 бар	≥ 87 фунтов/дюйм²
Майлаушы	Минеральные масла, синтетические масла
Рабочая вязкость	20–600 мм²/с

Двухпоточный с шестерёнчатым расходомером (исполнение ATEX) — SMBM-V …-EEX
SMBM-V …-EEX Мониторинг с помощью шестерёнчатого расходомера с резьбовым датчиком импульсов
Тип/принцип работы	2-ходовой клапан управления расходом с двумя отдельными фиксированными уставками
Тип мониторинга	Шестерёнчатый расходомер с датчиком импульсов
Орнату орны	Любое (без фильтра); вертикальное (с фильтром)
Температура окружающей среды	от 0 до +70 °C	от +32 до +158 °F
Температура смазочного материала	от 0 до +70 °C	от +32 до +158 °F
Материал	EN AW-6061-T651, анодированный
Вес	1,34 кг	2,95 фунта
Размеры без мониторинга (Д×Ш×В)	100×79×90 мм	3,94×3,11×3,54 дюйма
Номинальный расход	0,08–8,0 л/мин	0,17–16,9 пинты/мин
Рабочее давление p1	5–50 бар	72,5-725 фунтов/дюйм²
Требуемое дифференциальное давление (p3-p1)	≥ 6 бар	≥ 87 фунтов/дюйм²
Майлаушы	Минеральные масла, синтетические масла
Рабочая вязкость	20–600 мм²/с

Тапсырыс үлгісі
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан применимый номер детали и пояснение к нему.
SMBM-V11 CS 022	Ограничитель расхода Установка на опорную панель Двойной поток С шестерёнчатым расходомером и стандартным разрешением (333 импульса на литр) Включая соединительный кабель с прямым коннектором Для расхода 6,74 л/мин (100 %) и 1,56 л/мин (25 %) Стандартное исполнение
SMBM-X22 XS 150 — EEX	Ограничитель расхода Установка на опорную панель Одиночный поток С передатчиком сигнала (24 В пост. тока) Без соединительного кабеля Для расхода 1,67 л/мин Взрывобезопасное исполнение
Более подробная информация представлена в брошюре.

Вставные форсунки

Вставные форсунки для ограничителя расхода SMBM-X ¹⁾
Номинальный расход масла ²⁾		Индекс форсунки	Тапсырыс нөмірі
л/мин	пинты/мин
0,08	0,17	050	24-0455-2574
0,12	0,25	055	24-0455-2575
0,15	0,32	060	24-0455-2576
0,2	0,42	065	24-0455-2577
0,25	0,53	070	24-0455-2578
0,29	0,61	075	24-0455-2579
0,35	0,74	080	24-0455-2580
0,41	0,87	085	24-0455-2581
0,47	0,99	090	24-0455-2582
0,56	1,18	095	24-0455-2583
0,65	1,37	100	24-0455-2584
0,73	1,54	105	24-0455-2585
0,79	1,67	110	24-0455-2586
0,88	1,86	115	24-0455-2587
0,98	2,07	120	24-0455-2588
1,09	2,3	125	24-0455-2589
1,18	2,49	130	24-0455-2590
1,3	2,75	135	24-0455-2591
1,43	3,02	140	24-0455-2592
1,56	3,3	145	24-0455-2593

1,67	3,53	150	24-0455-2594
1,79	3,87	155	24-0455-2595
1,92	4,06	160	24-0455-2596
2,07	4,37	165	24-0455-2597
2,21	4,67	170	24-0455-2598
2,36	4,99	175	24-0455-2599
2,52	5,33	180	24-0455-2600
2,67	5,64	185	24-0455-2601
2,8	5,92	190	24-0455-2602
2,98	6,3	195	24-0455-2603
3,16	6,68	200	24-0455-2604
3,3	6,97	205	24-0455-2605
3,43	7,25	210	24-0455-2606
3,58	7,57	215	24-0455-2607
3,79	8,01	220	24-0455-2608
3,98	8,22	225	24-0455-2609
4,18	8,83	230	24-0455-2610
4,37	9,24	235	24-0455-2611
4,57	9,66	240	24-0455-2612
4,8	10,14	245	24-0455-2613
5	10,57	250	24-0455-2614
5,19	10,97	255	24-0455-2615
5,37	11,35	260	24-0455-2616
5,55	11,73	265	24-0455-2617
5,77	12,19	270	24-0455-2618
5,99	12,66	275	24-0455-2619
6,22	13,15	280	24-0455-2620
6,49	13,72	285	24-0455-2621
6,74	14,24	290	24-0455-2622
6,95	14,69	295	24-0455-2623
7,17	15,15	300	24-0455-2624 ³⁾
7,31	15,45	305	24-0455-2625 ³⁾
7,48	15,81	310	24-0455-2626 ³⁾
7,72	16,32	315	24-0455-2627 ³⁾
7,98	16,86	320	24-0455-2628 ³⁾

Вставные форсунки для ограничителя расхода SMBM-VСнижение расхода масла при вводе в эксплуатацию на 25 %
Номинальный расход масла ²⁾		Индекс форсунки	Тапсырыс нөмірі
л/мин	пинты/мин		Форсунка D1	Форсунка D2
0,08 : 0,65	0,17 : 1,37	003	24-0455-2574	24-0455-2584
0,12 : 0,79	0,25 : 1,67	004	24-0455-2575	24-0455-2586
0,15 : 0,98	0,32 : 2,07	005	24-0455-2576	24-0455-2588
0,20 : 1,18	0,42 : 2,49	006	24-0455-2577	24-0455-2590
0,25 : 1,43	0,83 : 3,02	007	24-0455-2578	24-0455-2592

0,29 : 1,67	0,61 : 3,53	008	24-0455-2579	24-0455-2594
0,35 : 1,92	0,74 : 4,06	009	24-0455-2580	24-0455-2596
0,41 : 2,21	0,87 : 4,67	010	24-0455-2581	24-0455-2598
0,47 : 2,52	0,99 : 5,33	011	24-0455-2582	24-0455-2600
0,56 : 2,80	1,18 : 5,92	012	24-0455-2583	24-0455-2602
0,65 : 3,16	1,37 : 6,68	013	24-0455-2584	24-0455-2604
0,73 : 3,43	1,54 : 7,25	014	24-0455-2585	24-0455-2606
0,79 : 3,79	1,67 : 8,01	015	24-0455-2586	24-0455-2608
0,88 : 4,37	1,86 : 9,24	016	24-0455-2587	24-0455-2610
0,98 : 4,57	2,07 : 9,66	017	24-0455-2588	24-0455-2612
1,09 : 5,00	2,30 : 10,57	018	24-0455-2589	24-0455-2614
1,18 : 5,37	2,49 : 11,35	019	24-0455-2590	24-0455-2616
1,30 : 5,77	2,75 : 12,19	020	24-0455-25 91	24-0455-2618
1,43 : 6,22	3,02 : 13,15	021	24-0455-2592	24-0455-2620
1,56 : 6,74	3,30 : 14,24	022	24-0455-2593	24-0455-2622
1,67 : 7,17	3,53 : 15,15	023	24-0455-2594	24-0455-2624 ⁴⁾
1,79 : 7,48	3,87 : 15,81	024	24-0455-2595	24-0455-2626 ⁴⁾
1,92 : 7,98	4,06 : 16,86	025	24-0455-2596	24-0455-2628 ⁴⁾

¹⁾

Поправочный коэффициент для форсунок с индексами 050–145, см. в брошюре
²⁾

Все показатели расхода масла, относящиеся к указанным размерам форсунок, были определены для рабочей вязкости 300 мм²/с при температуре 20 °C (68 °F). Эти значения являются приблизительными и могут потребовать адаптации для различных показателей вязкости.
³⁾

Неприменимо для SMBM-X 11
⁴⁾

Неприменимо для SMBM-V 11

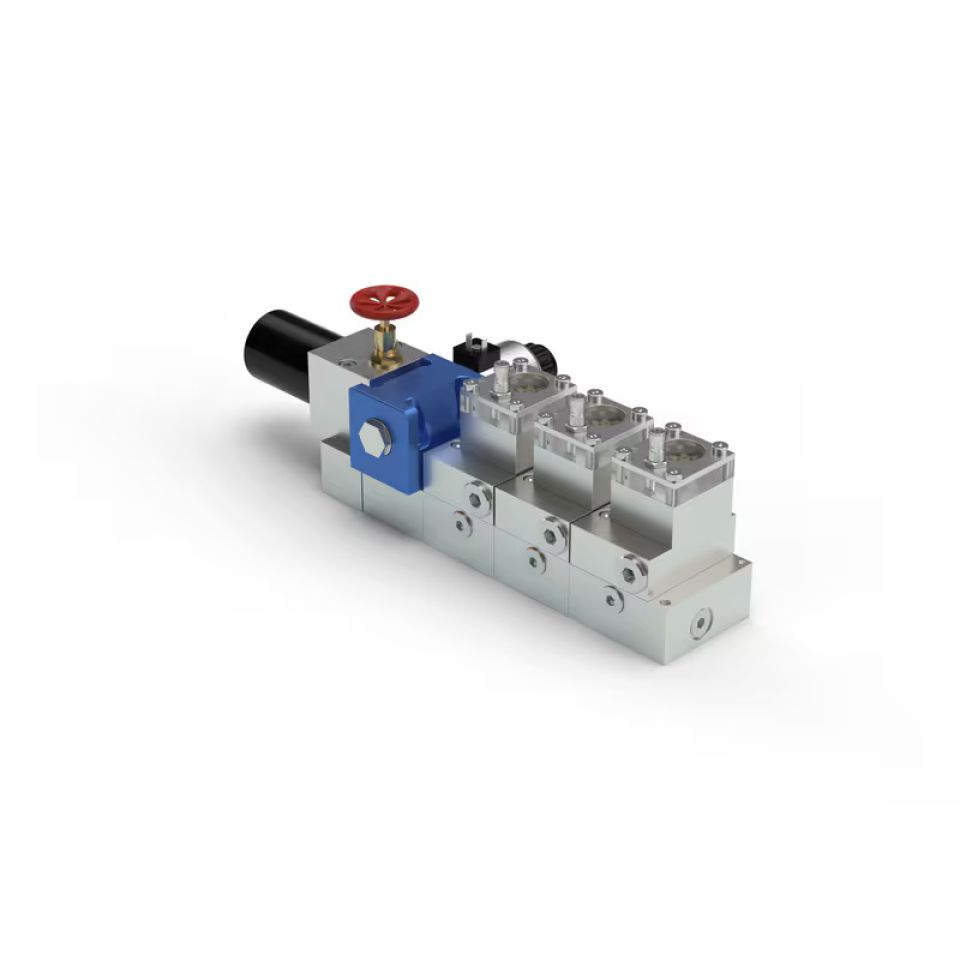

Опорные панели для ограничителей расхода всех исполнений

Тапсырыс беру туралы ақпарат
Опорные панели для ограничителей расхода могут быть отрегулированы в соответствии с конкретными требованиями. Их модульная конструкция позволяет использовать различные комбинации. Для создания комплектной опорной панели требуется по меньшей мере два модуля: Входной сегмент Сегмент удлинителя

Эта комбинация может быть использована для установки одного модуля ограничителя расхода серии SMBM-X Если требуется фильтр, то вместо простого входного сегмента может быть использован сегмент для установки фильтра. Для установки более одного модуля ограничителя расхода между входным сегментом или сегментом для установки фильтра и сегментом основания должен быть установлен сегмент удлинителя. Для серии SMBM-V требуется дополнительный сегмент для установки клапана между входным сегментом или сегментом для установки фильтра и первым сегментом удлинителя или сегментом основания.

Техникалық сипаттамалар
Материал	EN AW-6061-T651 анодированный
Вход для смазочного материала	G1/2
Выход для смазочного материала	G3/8

Өлшемдері
Опорная панель	Длина		Ширина		Высота		Вес		Тапсырыс нөмірі
	мм	дюймы	мм	дюймы	мм	дюймы	кг	фунтов
Сегмент основания	98,5	3,88	100	3,94	48	1,89	1,10	2,43	24-0714-3483
Сегмент удлинителя	мм	дюймы	100	3,94	48	1,89	1,00	2,21	24-0714-3484
Входной сегмент	мм	дюймы	100	3,94	48	1,89	0,47	1,04	24-0714-3485
Сегмент для установки клапана	мм	дюймы	100	3,94	48	1,89	0,91	2,01	24-0714-3486
Сегмент для установки фильтра	мм	дюймы	100	3,94	48	1,89	0,64	1,41	24-0714-3487

Тапсырыс үлгісі
Чтобы заказать предварительно смонтированную группу ограничителей расхода, каждый модуль следует конфигурировать с помощью кода заказа. Модули пронумерованы в соответствии с порядком установки. Будет добавлен переключающий клапан, если его использование требуется в одном или нескольких выбранных модулях. Максимально возможное количество используемых модулей — 6.
SMBM-V11 CS 022		Модуль 1 SMBM-V11XS003 Модуль 2 SMBM-V11XS010 Модуль 3 SMBM-V11XS003 Переключающий клапан x (Да) Фильтр x (Да)
Более подробная информация представлена в брошюре.

Принадлежности и запасные части ¹⁾

Группа продукции	Сипаттама	Тапсырыс нөмірі
Корпус ограничителя расхода	SMBM-X без вставных инжекторов	24-0711-2800
Корпус ограничителя расхода	SMBM-V без вставных инжекторов	24-0711-2801

Передатчик сигнала (стандартное исполнение)	Вкл. прямой коннектор (24 В пост. тока), M12x1, светодиодного типа	24-1072-2115
	Вкл. прямой коннектор (24 В пост. тока), M12x1	24-1072-2114
	Без коннектора	24-1072-2123
	Прямой коннектор (24 В пост. тока), M12x1, светодиодного типа	24-1882-2151
	Прямой коннектор (24 В пост. тока), M12x1	24-1882-2121
	Прямой коннектор (24 В пост. тока), M12x1, светодиодного типа, с кабелем 5 м	179-990-604
	Угловой коннектор (24 В пост. тока), M12x1, светодиодного типа, с кабелем 5 м	237-10319-2

Передатчик сигнала (исполнение ATEX) ¹⁾	Вкл. прямой коннектор (30 В), исполнение ATEX, M12x1	24-1072-2116
	Вкл. прямой коннектор, 2-полюсный, M12x1, с кабелем 5 м	24-1882-5005
	Вкл. угловой коннектор, 2-полюсный, M12x1, с кабелем 15 м	24-1882-5016

Датчик поршня	Без коннектора	24-1884-2785
	Прямой коннектор, 3-полюсный, M12x1, с кабелем 5 м	179-990-381
	Угловой коннектор, 3-полюсный, M12x1, с кабелем 5 м	179-990-382
	Прямой коннектор, 4-полюсный, M12x1	179-990-371
	Угловой коннектор, 4-полюсный, M12x1	179-990-372

Шестерёнчатый расходомер (стандартное исполнение)	Для SMBM-X/-V 11 (333 имп./л)	24-0711-2816
	Для SMBM-X/-V 12 (167 имп./л)	24-0711-2811
	Для SMBM-X/-V 13 (83 имп./л)	24-0711-2812
	Стандартный датчик импульсов M12x1	2340-00000030
	Прямой коннектор, 3-полюсный, M12x1, с кабелем 2 м	2370-00000053
	Прямой коннектор, 3-полюсный, M12x1, с кабелем 5 м	179-990-381
	Угловой коннектор, 3-полюсный, M12x1, с кабелем 5 м	179-990-382
	Прямой коннектор, 4-полюсный, M12x1	179-990-371
	Угловой коннектор, 4-полюсный, M12x1	179-990-372

Шестерёнчатый расходомер (исполнение ATEX)	Для SMBM-X/-V 11 (333 имп./л) EEX	24-0711-2813
	Для SMBM-X/-V 12 (167 имп./л) EEX	24-0711-2814
	Для SMBM-X/-V 13 (83 имп./л) EEX	24-0711-2815
	Датчик импульсов M12x1 стандарта EEX	2340-00000091
	Прямой коннектор, 2-полюсный, M12x1, с кабелем 5 м	24-1882-5005
	Прямой коннектор, 2-полюсный, M12x1, с кабелем 15 м	24-1882-5016

Блоки мониторинга	Блок мониторинга группы (исполнения передатчика сигнала и шестерёнчатого датчика SMBM-X/-V)	84-8011-0369
	Блок мониторинга импульса IPM-12 (исполнения шестерёнчатого расходомера SMBM-X/-V)	84-8011-0380
	Блок мониторинга импульса IPM-12 (84-8011-0380) с коннектором M12	84-8011-0390

Переключающие клапаны (стандартное исполнение)	Электрические переключающие клапаны 24 В пост. тока	24-1254-2486
Переключающие клапаны (стандартное исполнение)	Коннектор 24 В пост. тока в качестве запчасти со встроенным выпрямителем	24-1882-2029

Переключающие клапаны (исполнение ATEX)	Электрические переключающие клапаны 24 В пост. тока	24-1254-3437
Переключающие клапаны (исполнение ATEX)	Адаптер (необходимо заказывать с клапаном)	24-1503-2552

Фильтр	Масляный фильтр с отсечным клапаном	24-0651-3041
	Крышка клапана с маховиком	24-2104-2009
	Фильтрующий элемент 100 мкм	24-0651-2200

Комплекты уплотнений	Комплект уплотнений для шестерёнчатого расходомера	24-0404-2644
	Комплект уплотнений для сегмента основания	24-0404-2645
	Комплект уплотнений для сегмента удлинителя	24-0404-2646
	Комплект уплотнений для сегмента установки клапана	24-0404-2647
	Комплект уплотнений для фильтра	24-0404-2293
	Комплект уплотнений для соединительного модуля с верхним доступом	24-0404-2648
	Комплект уплотнений для переключающего клапана (исполнение ATEX)	24-0404-2639

Опорные панели	Сегмент основания	24-0714-3483
	Сегмент удлинителя	24-0714-3484
	Входной сегмент	24-0714-3485
	Сегмент для установки клапана (переключающий клапан необходимо заказывать отдельно)	24-0714-3486
	Сегмент для установки фильтра (клапан фильтра необходимо заказывать отдельно)	24-0714-3487
	Соединительный модуль с верхним доступом	24-0714-3440
	Заглушка для пустых позиций ограничителя расхода	24-0711-2406
	Входная заглушка G1/2	95-0012-0908
	Медная шайба для входной заглушки G1/2	DIN7603-A21X26-CU
	Выходная заглушка G3/8	95-0038-0908
	Медная шайба для выходной заглушки G3/8	DIN7603-A17X21-CU
	О-образное кольцо 12×2, для сегмента основания, удлинителя и фильтра, для модулей SMBM-X и SMBM-V	WVN532-12X2
	Обратный клапан, требуется 2 шт. только на сегменты основания и удлинителя с SMBM-V	24-2104-2049
	Монтажный инструмент для обратного клапана 24-2104-2049	2350-00000078
	Заглушка R 1/8, требуется 1 шт. только на сегмент основания и удлинителя с SMBM-X	2030-00000002
	Соединительный винт для установки опорной панели (запчасть)	44-1821-2588
	Монтажный винт для установки опорной панели, входной сегмент (запчасть)	DIN912-M6X40-8.8
	Монтажный винт для установки опорной панели (запчасть)	DIN912-M6X65-8.8
	Монтажный винт для установки опорной панели, сегмента клапана и фильтра (запчасть)	DIN912-M6X60-8.8

Ограничитель расхода серии SMBM

Для циркуляционных систем смазывания маслом
