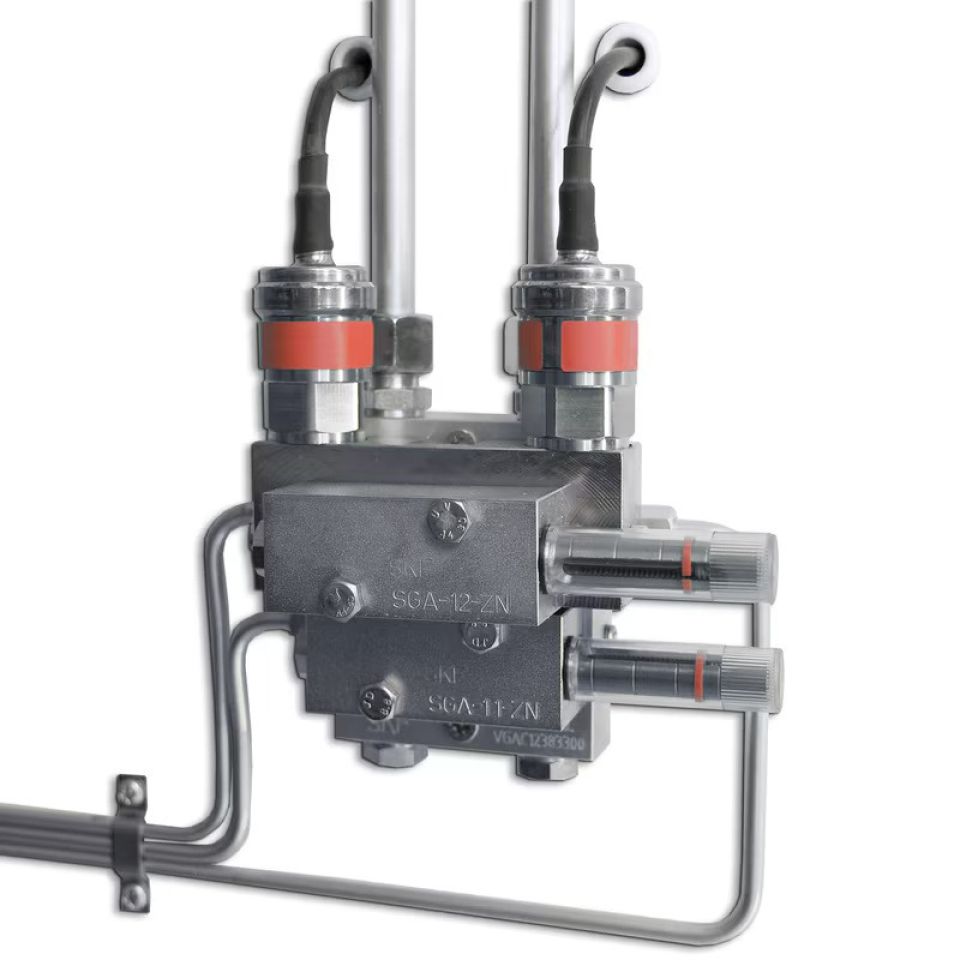

    SG/SGA мөлшерлегіш құрылғылар

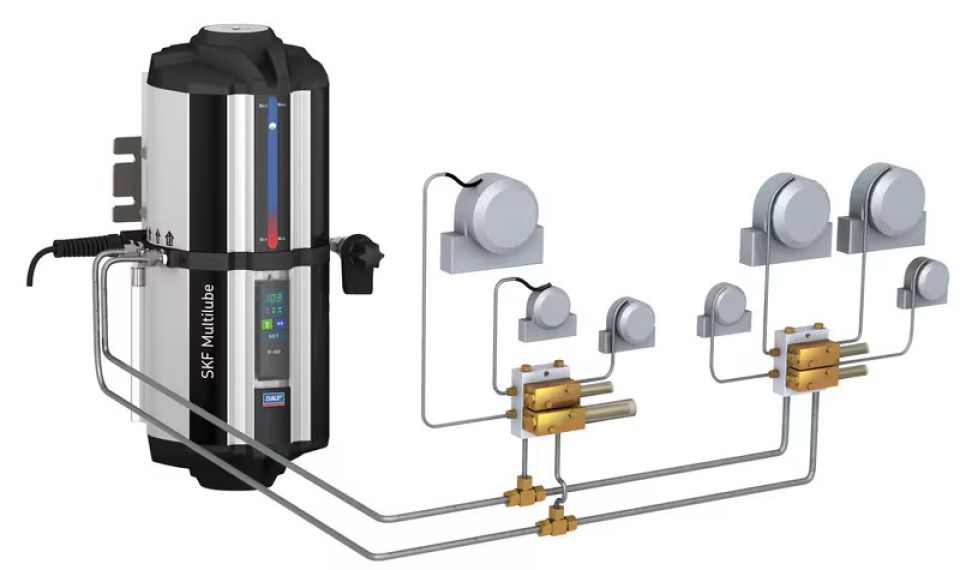

    • Екі желілі майлау жүйелері үшін

      Модульная конструкция дозирующих устройств SGA и SG с отдельной опорной панелью упрощает модификацию системы. Данные дозирующие устройства из оцинкованной углеродистой или нержавеющей стали устанавливаются на опорные панели BPSG из алюминия или нержавеющей стали. Дозирующие устройства SGA и SG, доступные в шести вариантах размеров, соответствуют требованиям промышленного применения, как для малогабаритных узлов, так и для крупногабаритных роликоподшипников.

      Техникалық сипаттамалары мен артықшылықтары

      • Универсальность и прочность
      • Модульная конструкция узлов упрощает модификацию и техобслуживание системы без применения затратной трубной обвязки
      • Изготавливаются из оцинкованной углеродистой или нержавеющей стали AISI-316 L для повышения коррозионной стойкости
      • NLGI 2 дәрежесін қоса алғанда, жағармайларға жарамды

      Қолдану аймақтары

      • Целлюлоза-қағаз өнеркәсібі
      • Металлургия
      • Ауыр өнеркәсіп
      Брошюралар мен нұсқаулықтар
       Орнату нұсқаулары (3.1 MB)
       Өнім брошюрасы (344.6 KB)
       SKF Maxilube (501,5 КБ)
    +7 701 419 2752
    Техникалық сипаттамалар
    Жұмыс принципі мөлшерлеуші құрылғылар
    Шығулар 1–12
    Майлаушы масло и пластичные смазки NLGI 000–2
    Жұмыс температурасы −25-тен +80 °C-қа дейін -13 пен +176 °F дейін
    Жұмыс қысымы
    SGA 01 максимум 250 бар 3625 psi
    SG / SGA 1-5 максимум 300 бар 4350 psi
    Материалдар мырышталған көміртекті немесе тот баспайтын болат
    Берілу жүрісі бойынша мөлшерлеу көлемі 0,17–98 см³ 0,01–5,98 дюйма³
    Шығару қосылымы BSPP и NPTF
    Өлшемдері
    мин. 73 x 30 x 30 мм 2,87 x 1,18 x 1,18 дюйма
    Макс. 307 x 62 x 60 мм 12,08 x 2,44 x 2,36 дюйма
    Тапсырыс беру туралы ақпарат
    Бөлшек нөмірі Белгі Шығу Шығулар Материал
    см3/ступица дюйм3/ступица
    12387460 SGA-011-ZN 0,30–1,45 0,02–0,09 1 Гальванизацияланған көміртекті болат
    12387560 SGA-11-ZN 0,50–2,55 0,03–0,16 1 Гальванизацияланған көміртекті болат
    12387660 SGA-21-ZN 1,50–8,75 0,09–0,53 1 Гальванизацияланған көміртекті болат
    12388110 SG-31-ZN 1) 8,5–56,0 0,52–3,42 1 Гальванизацияланған көміртекті болат
    12387510 SGA-012-ZN 0,15–0,70 0,01–0,04 2 Гальванизацияланған көміртекті болат
    12387610 SGA-12-ZN 0,25–1,25 0,02–0,08 2 Гальванизацияланған көміртекті болат
    12387710 SGA-22-ZN 0,70–4,35 0,04–0,27 2 Гальванизацияланған көміртекті болат
    12388160 SG-32-ZN 1) 4,30–28,00 0,26–1,71 2 Гальванизацияланған көміртекті болат
    12386560 SGA-011-SS 0,30–1,45 0,02–0,09 1 Тот баспайтын болат
    12386660 SGA-11-SS 0,50–2,55 0,03–0,16 1 Тот баспайтын болат
    12386760 SGA-21-SS 1,50–8,75 0,09–0,53 1 Тот баспайтын болат
    12386610 SGA-012-SS 0,15–0,70 0,01–0,04 2 Тот баспайтын болат
    12386710 SGA-12-SS 0,25–1,25 0,02–0,08 2 Тот баспайтын болат
    12386810 SGA-22-SS 0,70–4,35 0,04–0,27 2 Тот баспайтын болат
    12387160 SG-31-SS 1) 8,5–56,0 0,297–1,941 1 Тот баспайтын болат
    12387260 SG-41-SS 1) 10,96–52,57 0,668–3,208 1 Тот баспайтын болат
    12387360 SG-51-SS 1) 48,03–100,45 2,930–6,129 1 Тот баспайтын болат
    12387210 SG-32-SS 1) 4,88–31,81 0,297–1,941 2 Тот баспайтын болат
    12387310 SG-42-SS 1) 10,96–52,57 0,668–3,208 2 Тот баспайтын болат
    12387410 SG-52-SS 1) 48,03–100,45 2,930–6,129 2 Тот баспайтын болат
    12387470 SGA-011-ZN-WI 2) 3) 0,17–0,79 0,010–0,048 1 Гальванизацияланған көміртекті болат
    12387570 SGA-11-ZN-WI 2) 3) 0,28–1,42 0,017–0,086 1 Гальванизацияланған көміртекті болат
    12387670 SGA-21-ZN-WI 2) 3) 0,80–4,94 0,048–0,301 1 Гальванизацияланған көміртекті болат
    12387520 SGA-012-ZN-WI 2) 3) 0,17–0,79 0,010–0,048 2 Гальванизацияланған көміртекті болат
    12387620 SGA-12-ZN-WI 2) 3) 0,28–1,42 0,017–0,086 2 Гальванизацияланған көміртекті болат
    12387720 SGA-22-ZN-WI 2) 3) 0,80–4,94 0,048–0,301 2 Гальванизацияланған көміртекті болат
    12387525 SGA-011-ZN-NI 3) 0,17–0,79 0,010–0,048 1 Оцинкованная углеродистая сталь, без механического индикатора
    12387625 SGA-11-ZN-NI 3) 0,28–1,42 0,017–0,086 1 Оцинкованная углеродистая сталь, без механического индикатора
    12387680 SGA-21-ZN-NI 3) 0,80–4,94 0,048–0,301 1 Оцинкованная углеродистая сталь, без механического индикатора
    12387530 SGA-012-ZN-NI 3) 0,17–0,79 0,010–0,048 2 Оцинкованная углеродистая сталь, без механического индикатора
    12387630 SGA-12-ZN-NI 3) 0,28–1,42 0,017–0,086 2 Оцинкованная углеродистая сталь, без механического индикатора
    12387685 SGA-22-ZN-NI 3) 0,80–4,94 0,048–0,301 2 Оцинкованная углеродистая сталь, без механического индикатора
    1. 1)
      Бұл дизайн тірек панелінде екі бос орынды қажет етеді.
    2. 2)
      WI үлгілерінде индикатор жағында металл индикатор істікшесі бар (шікті ұзартылады және тартылады)
    3. 3)
      WI және NI үлгілері үшін өлшеуіш бұрандалардың үш түрлі өлшемі бар.

    Аксессуарлар

    Опорные панели BSPG
    skf.com-0901d196809052a4-BSPG Base plates_12_1
    Бөлшек нөмірі Белгі Қосылымдар Материал
    входное выходное
    12383250 BPSG-01-AL BSPP 1/4 BSPP 1/8 анодталған алюминий
    12383300 BPSG-02-AL BSPP 1/4 BSPP 1/8 анодталған алюминий
    12383350 BPSG-03-AL BSPP 1/4 BSPP 1/8 анодталған алюминий
    12383400 BPSG-04-AL BSPP 1/4 BSPP 1/8 анодталған алюминий
    12383450 BPSG-05-AL BSPP 1/4 BSPP 1/8 анодталған алюминий
    12383500 BPSG-06-AL BSPP 1/4 BSPP 1/8 анодталған алюминий
    12384300 BPSG-01-SS BSPP 1/4 BSPP 1/8 тот баспайтын болат
    12384350 BPSG-02-SS BSPP 1/4 BSPP 1/8 тот баспайтын болат
    12384400 BPSG-03-SS BSPP 1/4 BSPP 1/8 тот баспайтын болат
    12384450 BPSG-04-SS BSPP 1/4 BSPP 1/8 тот баспайтын болат
    12384500 BPSG-05-SS BSPP 1/4 BSPP 1/8 тот баспайтын болат
    12384550 BPSG-06-SS BSPP 1/4 BSPP 1/8 тот баспайтын болат
    12384600 BPSG-01-SS-U NPTF 1/4 NPTF 1/8 тот баспайтын болат
    12384600 BPSG-02-SS-U NPTF 1/4 NPTF 1/8 тот баспайтын болат
    12384600 BPSG-03-SS-U NPTF 1/4 NPTF 1/8 тот баспайтын болат
    12384600 BPSG-04-SS-U NPTF 1/4 NPTF 1/8 тот баспайтын болат
    12384600 BPSG-05-SS-U NPTF 1/4 NPTF 1/8 тот баспайтын болат
    12384600 BPSG-06-SS-U NPTF 1/4 NPTF 1/8 тот баспайтын болат
    12386350 SGA-0-AL BSPP 1/4 BSPP 1/8 анодталған алюминий
    12386400 SGA-0-SS BSPP 1/4 BSPP 1/8 тот баспайтын болат
    Диспенсерлерді басқару құрылғысы
    Бөлшек нөмірі Белгі

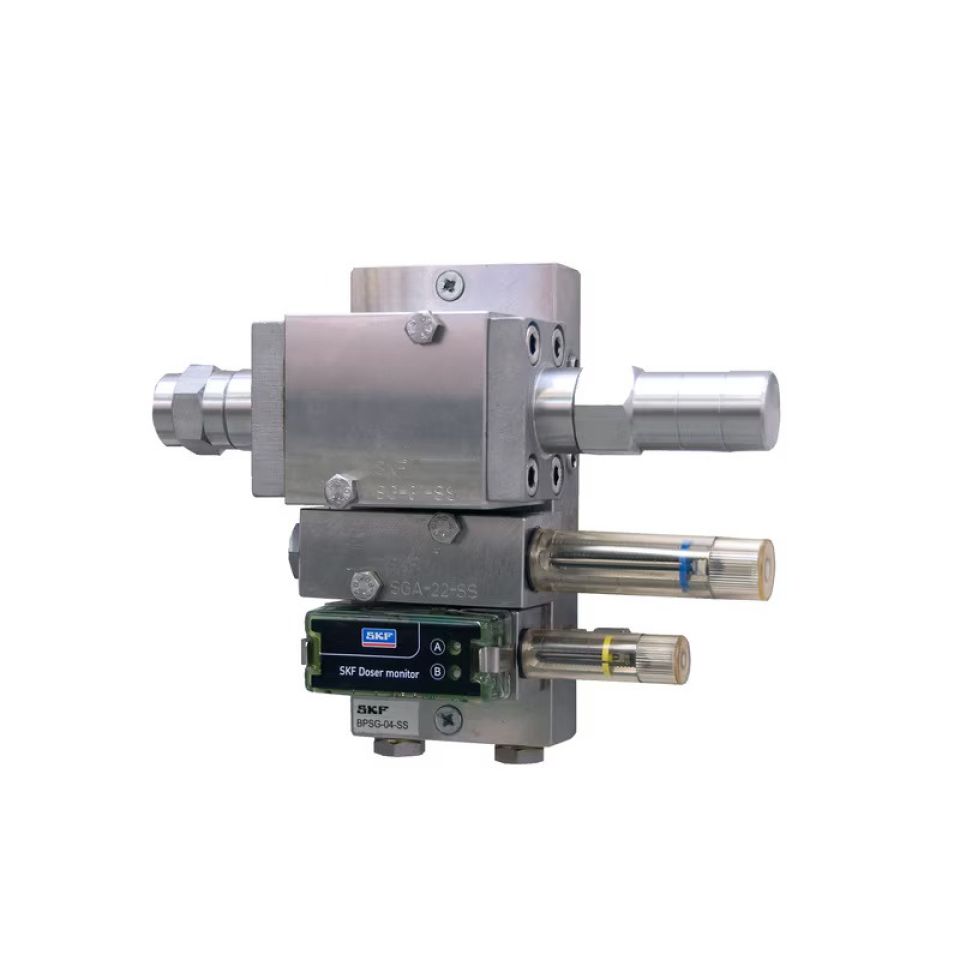

    SKF Doser monitor 12388184 SGA-2 диспенсерлерін басқару құрылғысы
    12388188 SG-3-4-5 диспенсерлерін басқару құрылғысы
    12388192 Диспенсерлерге арналған басқару құрылғысының тарату қорабы
    12771677 Удлинительный кабель устройства контроля для дозаторов M 12, длина 1 м
    12771678 Удлинительный кабель устройства контроля для дозаторов M 12, длина 5 м
