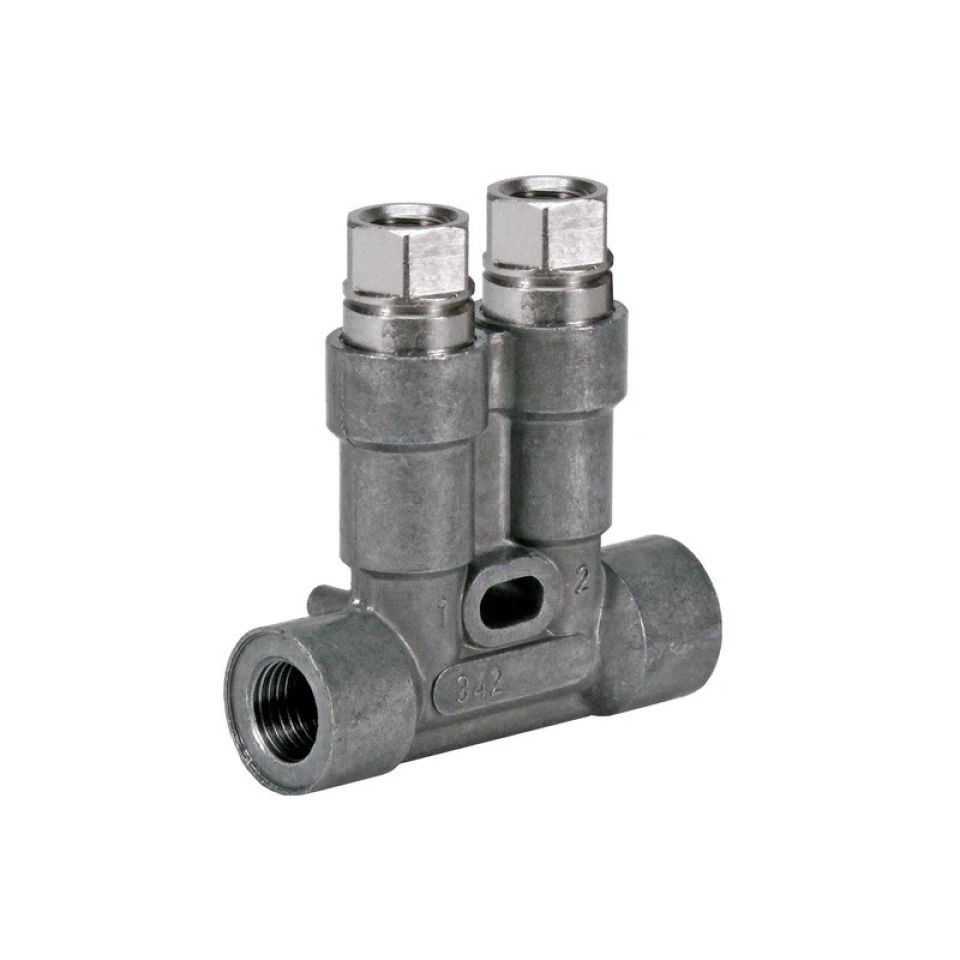

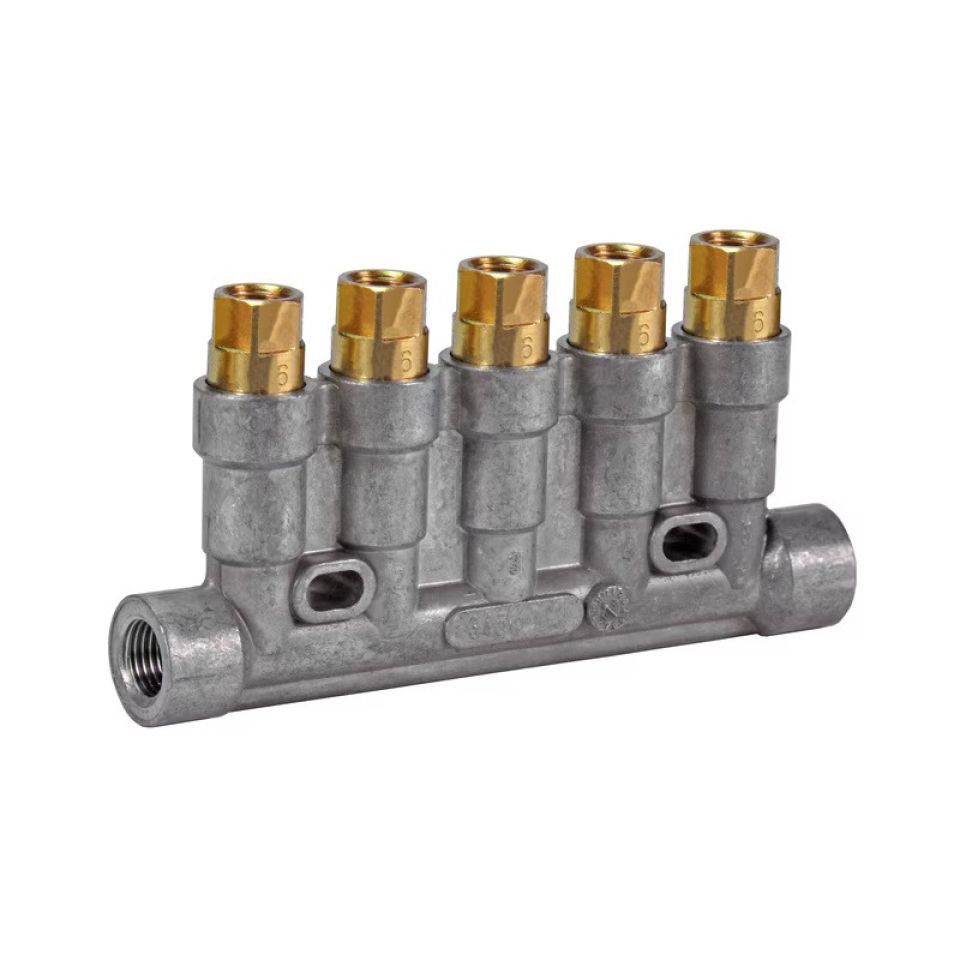

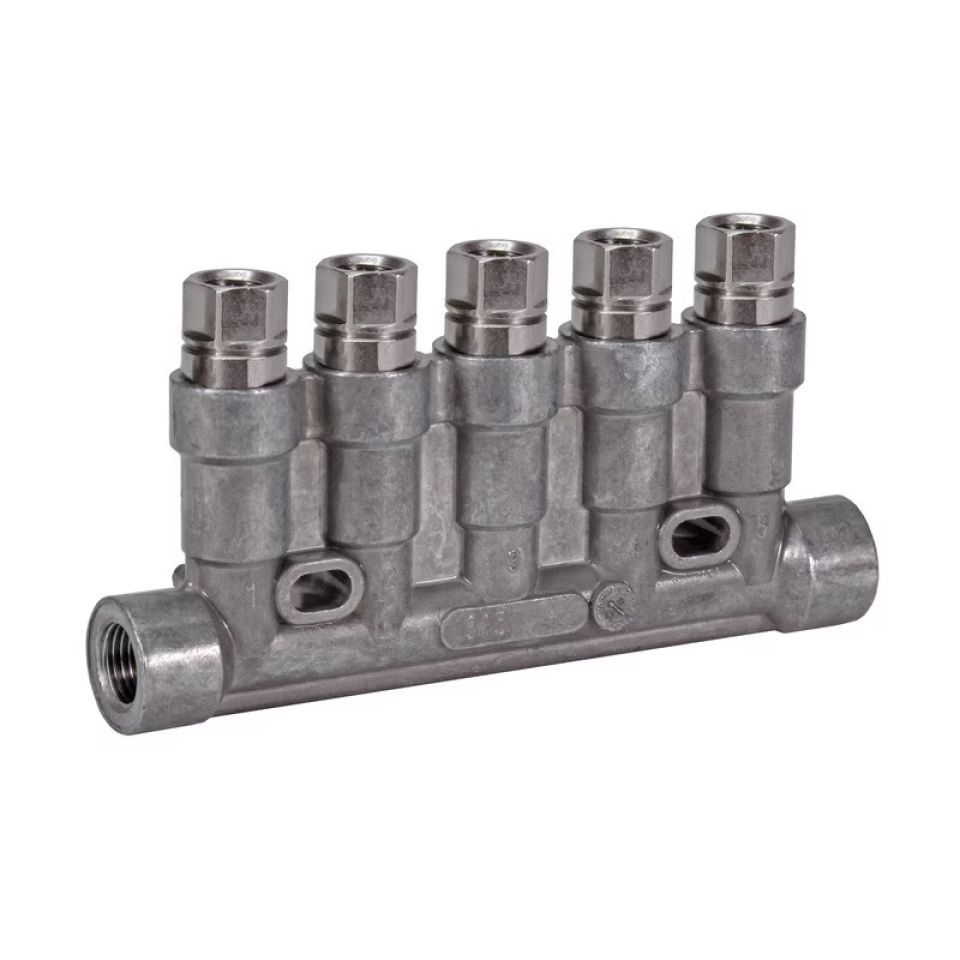

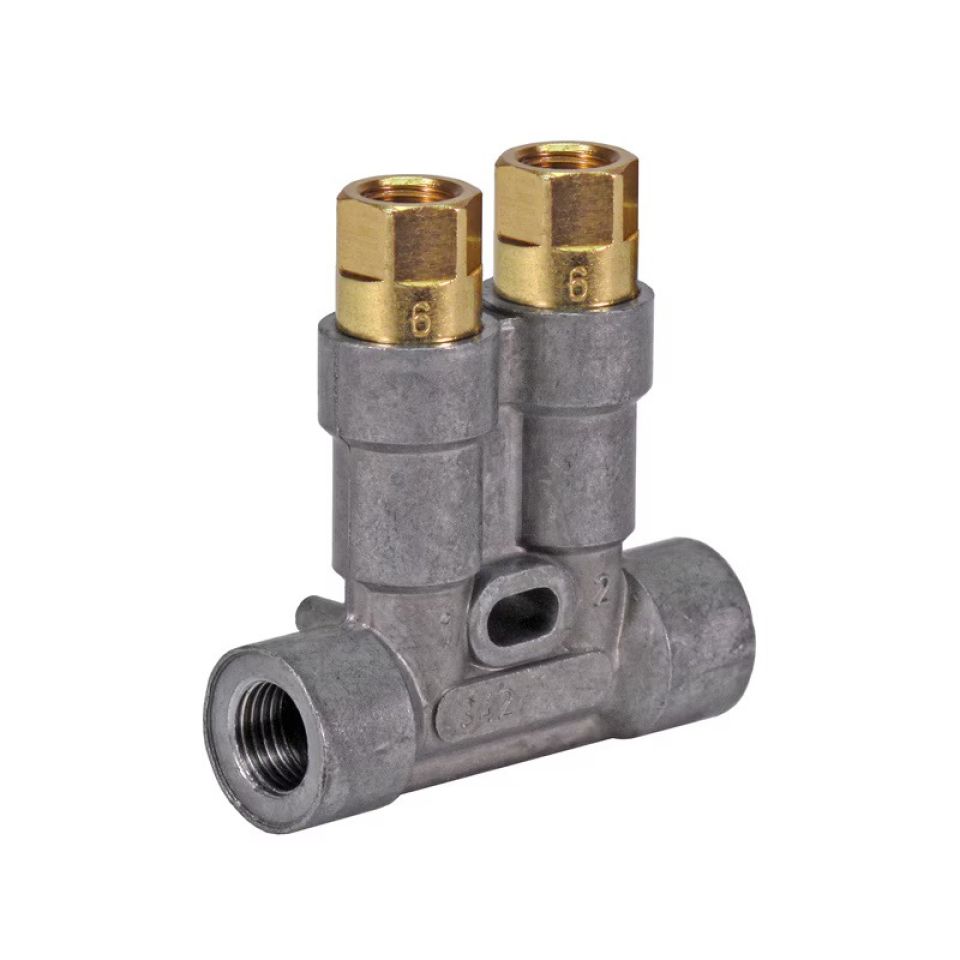

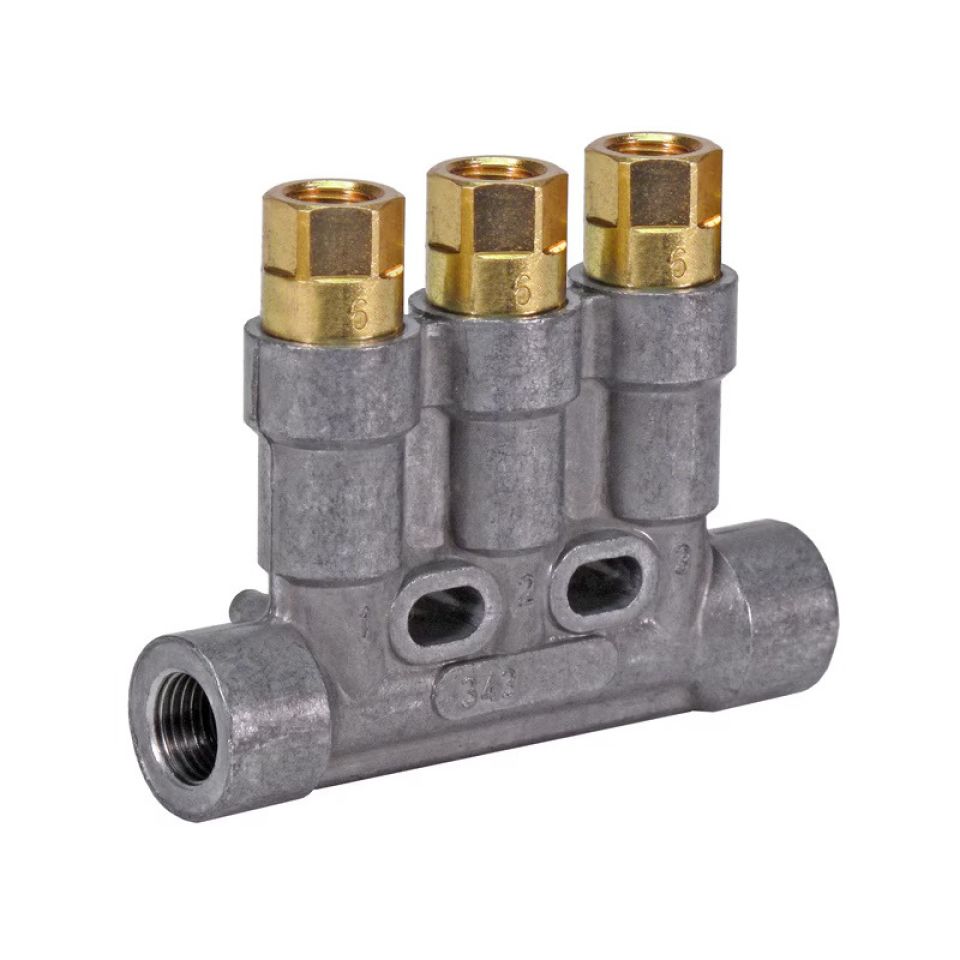

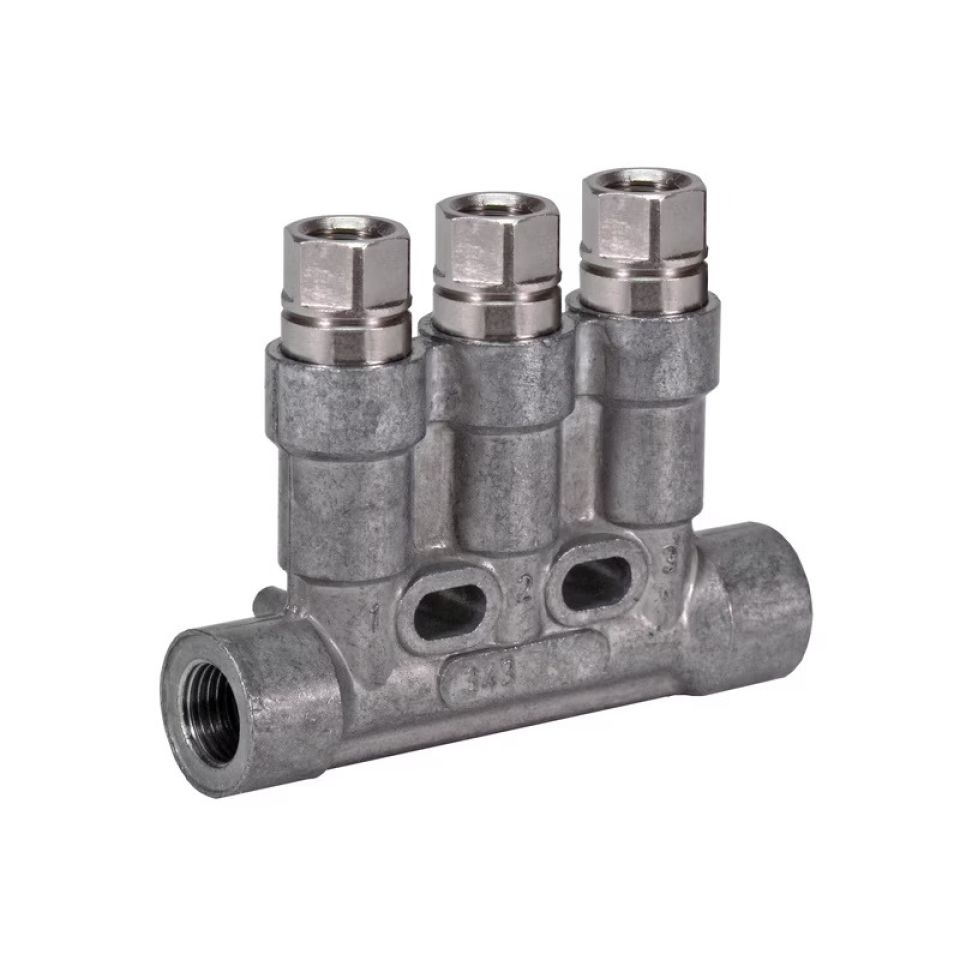

    340 Алдын ала майлау циклі бар өлшеуіш құрылғылар

    • Бір қатарлы майлау жүйелері үшін

      Екі, үш және бес арнасы бар 340 сериялы өлшеу қондырғылары бір желілі орталықтандырылған май және сұйық майлау жүйелеріне арналған. Бұл өлшеу қондырғылары майлауды қажет ететін жабдыққа немесе жүйеге тікелей орнатылады. Негізгі желіге қосылуға арналған фитингтері бар 340 сериялы өлшеу қондырғыларына сәйкес тапсырыс кодын таңдау арқылы тапсырыс беруге болады.

      Техникалық сипаттамалары мен артықшылықтары

      • Майлауды қажет ететін жабдыққа/жүйеге тікелей орнату
      • Жеткізу желісінің қосылымдары үшін итерілетін немесе бұрандалы өлшеуіш ниппельдерін таңдау
      • Магистральдық құбырға арналған қосымша итергіш немесе бұрандалы фитингтерді таңдау
      • Көлемі 0,03 см-ден асатын дозалау емізіктері3 майлаудың әртүрлі көлемдеріне ауыстырылады

      Қолдану аймақтары

      • Станоктар
      • Баспа машиналары
      • Қаптама машиналары
      • Тоқыма өнеркәсібі
      Брошюралар мен нұсқаулықтар
       Өнім брошюрасы (2,0 МБ)
    +7 701 419 2752
    Техникалық сипаттамалар
    Жұмыс принципі Алдын ала майлау циклі бар мөлшерлеу құрылғылары 1)
    Шығулар 2, 3 немесе 5
    Дозалау көлемі
    май 0,01–0,16 см³ 0,0006–0,0097 дюйм³
    сұйық майлаушы 0,03–0,10 см³ 0,0018–0,0061 дюйм³
    Майлаушы минералды және синтетикалық май, 20–2000 мм²/с, 0,031–3,100 дюйм²/с
    сұйық майлаушы NLGI 000, 00
    Жұмыс температурасы 0-ден +80 °C-қа дейін +32-ден +176 °F-қа дейін
    Жұмыс қысымы мин. 6 бар
    максимум 80 бар    		 мин. 87 psi
    максимум 1160 psi
    Қысымды жеңілдету максимум 3 бар максимум 43,5 psi
    Материал құйма мырыш, жез (май),
    никельмен қапталған жез (сұйық майлаушы),
    мыс, болат, фторлы каучук FKM (FPM)/бутадиен акрилонитрилді каучук (NBR)
    Магистральдық құбырды қосу
    түтіктерге арналған әртүрлі фитингтер ø 6–10 мм 0,236–0,393 дюйм
    жіп тығындары M 10×1
    Шығару қосылымы
    түтік ø 2,5 және 4 мм ø 0,098 және 0,16 дюйм
    SKF жылдам босату муфтасы бар 0,16 дюймдік өлшеуіш ниппель (VS).
    құбырды дәнекерсіз қосуға арналған өлшеуіш ниппель (00).
    Өлшемдері мин. 48 × 53 × 15 мм
    макс. 99 × 58 × 15 мм    		 1,889 x 2,086 x 0,59 дюйм
    3,897 x 2,283 x 0,590 дюйм
    Орнату орны кез келген
    1. 1)
      Алдын ала майлауды өлшейтін құрылғы = Тікелей майлау инжекторы
      Сорғы қысымы мойынтірекке майлауды тікелей береді.
    Тапсырыс үлгісі
    Өнім конфигурация кодын пайдаланып конфигурациялануы мүмкін. Тапсырыс үлгісі бір ықтимал бөлік нөмірі мен түсіндірмені тізімдейді.
    342-400-23000-BB
    • 340 сериялы өнімдер
    • 2 дозалау нүктесі
    • Дизайн коды 4 (май үшін; шығыс ø 4 мм; мөлшерлеуші ниппель материалы: жез, бутадиен акрилонитрилді резеңке негізіндегі эластомер)
    • 00 шығыс қосылымы
    • Дозалау көлемі: 0,03 см3 және 0,06 см3
    • Магистральдық құбырларды қосуға арналған фитингтер
      DIN 3862 Тегіс жуғышпен түзу адаптер
      DIN 3862 Тегіс жуғышпен түзу адаптер
    Төмендегі CAD конфигураторы арқылы өнімді конфигурациялауға болады. Бұл сізге нақты тапсырыс нөмірін береді.

    Өнімді конфигурациялаңыз, CAD файлын жүктеңіз

    Аксессуарлар

    Ауыстырылатын май өлшеуіш ұштары
    Шығару, ø Эластомерлік  материал Өлшеу ниппесі 1) Сандар  бөліктер, мөлшерлеу көлемі бойынша
    мм дюйм 0,03 см3
    0,00183 дюйм3    		 0,06 см3
    0,00366 дюйм3    		 0,10 см3
    0,0061 дюйм3    		 0,16 см3
    0,0097 дюйм3
    2,5 0,10 бутадиен акрилонитрилді каучук (NBR) 00 995-994-003 995-994-006 995-994-010 995-994-016
    4 0,16 бутадиен акрилонитрилді каучук (NBR) 00 995-994-103 995-994-106 995-994-110 995-994-116
    4 0,16 бутадиен акрилонитрилді каучук (NBR) VS 995-994-103-VS 995-994-106-VS 995-994-110-VS 995-994-116-VS
    4 0,16 бутадиен акрилонитрилді каучук (NBR) 00 341-453-K-S8 341-456-K-S8 341-460-K-S8 341-466-K-S8
    4 0,16 фторкаучук (FKM) VS 341-453-S8-VS 341-456-S8-VS 341-460-S8-VS 341-466-S8-VS
    Сұйық пластмасса майы үшін ауыстырылатын мөлшерлеу ұштары
    Шығару, ø Эластомерлік материал Өлшеу ниппесі 1) Дозалау көлемі бойынша бөлік нөмірлері
    мм дюйм 0,03 см3
    0,00183 дюйм3    		 0,06 см3
    0,00366 дюйм3    		 0,10 см3
    0,0061 дюйм3    		 0,16 см3
    0,0097 дюйм3
    4 0,16 бутадиен акрилонитрилді каучук (NBR) VS 341-853-VS 341-856-VS 341-860-VS —
    4 0,16 бутадиен акрилонитрилді каучук (NBR) 00 341-853-К 341-856-К 341-860-К —
    1. 1)
      00 = құбырларды дәнекерлеусіз қосу үшін
      VS = SKF жылдам ілінісуімен
