    Алдын ала майлау циклі бар 321 есепке алу құрылғысы

    • Бір қатарлы майлау жүйелері үшін

      321 сериялы алдын ала майлау, бір арналы өлшеу қондырғылары бір желілі орталықтандырылған май және сұйық майлау жүйелеріне арналған. Бұл өлшегіш қондырғылар майлау нүктесіне тікелей орнатылып, майлау нүктесіне жағармай құбырын жүргізу қажеттілігін және майлау құбырының өзіне қажеттілікті жояды. Бұл кеңістік шектеулі орталарда ыңғайлы. Алты түрді таңдау әртүрлі қолданбалардың талаптарына сәйкес келеді.

      Техникалық сипаттамалары мен артықшылықтары

      • Алдын ала майлау циклі бар арнайы жасалған бір арналы өлшеу құрылғысы
      • Магистральдық құбырға тікелей қосылу
      • Бөлек құбырлар немесе фитингтер қажет емес
      • Бұрандалы өлшеу құрылғысы негізгі желідегі қысым қосқышымен басқарылады. 4 мм (май) және 6 мм (сұйық майлау) жеткізу желілері үшін қолайлы.

      Қолдану аймақтары

      • Станоктар
      • Баспа машиналары
      • Қаптама машиналары
      • Тоқыма өнеркәсібі
      Брошюралар мен нұсқаулықтар
       Өнім брошюрасы (2,0 МБ)
    +7 701 419 2752
    Техникалық сипаттамалар
    Жұмыс принципі Алдын ала майлау циклі бар мөлшерлеу құрылғылары 1)
    Шығулар 1
    Майлаушы Минералды және синтетикалық май, 20–2000 мм2/Бірге
    сұйық майлаушы NLGI 000, 00, 0
    Беру циклі мен шығарудағы мөлшерлеу көлемі
    G, G4, T, W үлгісі, модульдік 0,01–0,10 см³ 0,0006–0,006 дюйм³
    G7 үлгісі 0,01–0,3 см³ 0,0006–0,018 дюйм³
    Жұмыс температурасы 0-ден +80 °C-қа дейін +32-ден +176 °F-қа дейін
    Жұмыс қысымы мин. 12 бар
    максимум 45 бар    		 174 psi
    653 psi
    Қысымды жеңілдету максимум 3 бар 43,5 фунт/дюйм²
    Материалдар болат (мырышталған, Cr6 жоқ) немесе жез, бутадиен акрилонитрилді резеңке (NBR)
    G7 FKM (FPM)
    Магистральдық құбырды қосу ø 6 – 10 мм түтіктерге арналған әртүрлі фитингтер; 0,236-дан 0,393 дюймге дейін немесе M10×1 жіптерге арналған тығындар
    Шығару қосылымы ø құбырлар 4 және 6 мм; 0,157 – 0,236 дюйм Сығымдау гайкасымен түзу фитинг, дәнекерлеусіз құбыр қосылымы (DIN 3862)
    Өлшемдері

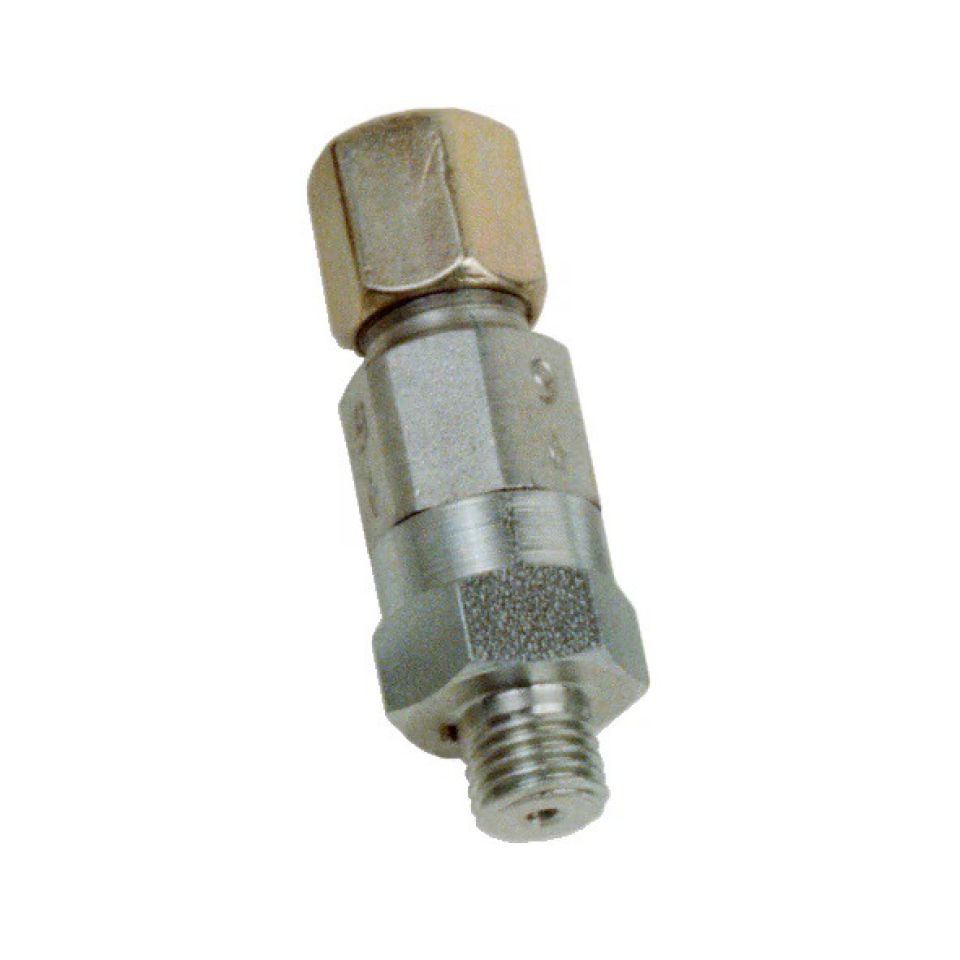

    321 Г ұзындығы: 50 мм
    ø: 16,2 мм
    Кілт өлшемі: 14 мм    		 1,968 дюйм
    0,638 дюйм

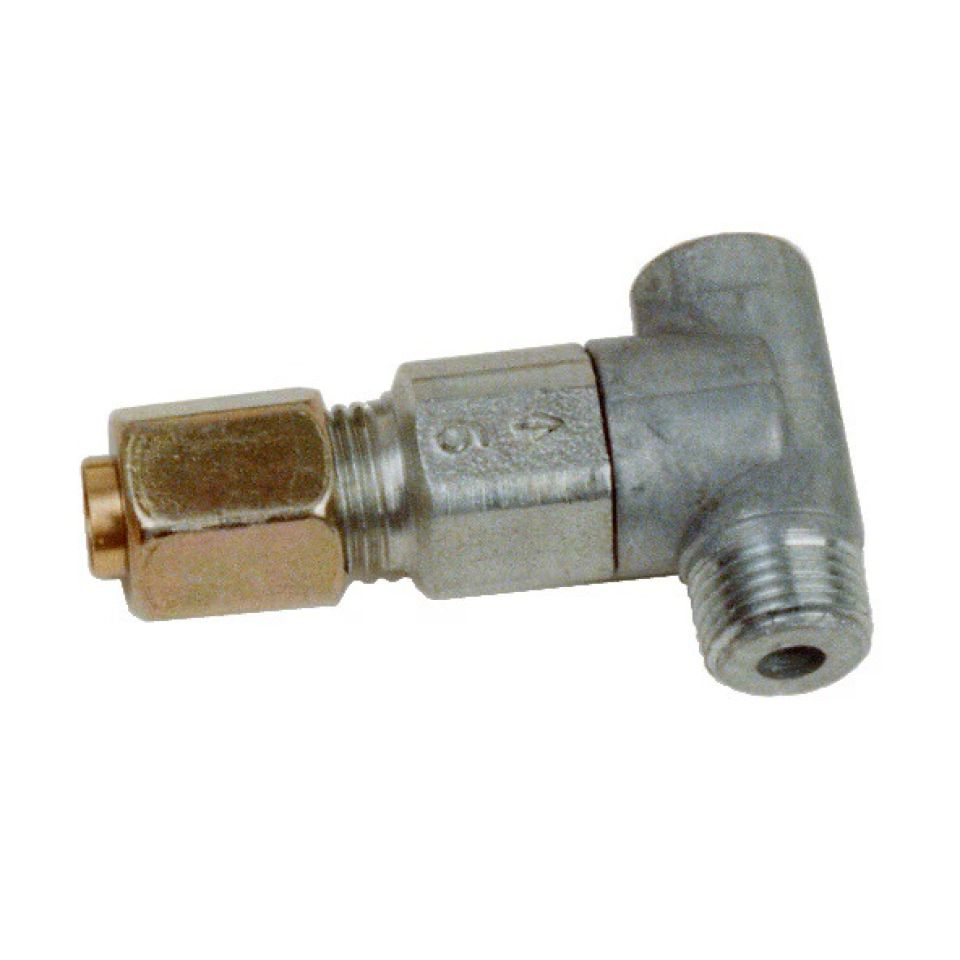

    321 Вт ұзындығы: 46 мм
    ені: 26 мм
    ø: 11,5 мм
    кілт өлшемі 10 мм    		 1,811 дюйм
    1,023 дюйм
    0,453 дюйм
    321 G4 ұзындығы: 40,5 мм
    ø: 19,6 мм
    кілт өлшемі 17 мм    		 1,594 дюйм
    0,771 дюйм

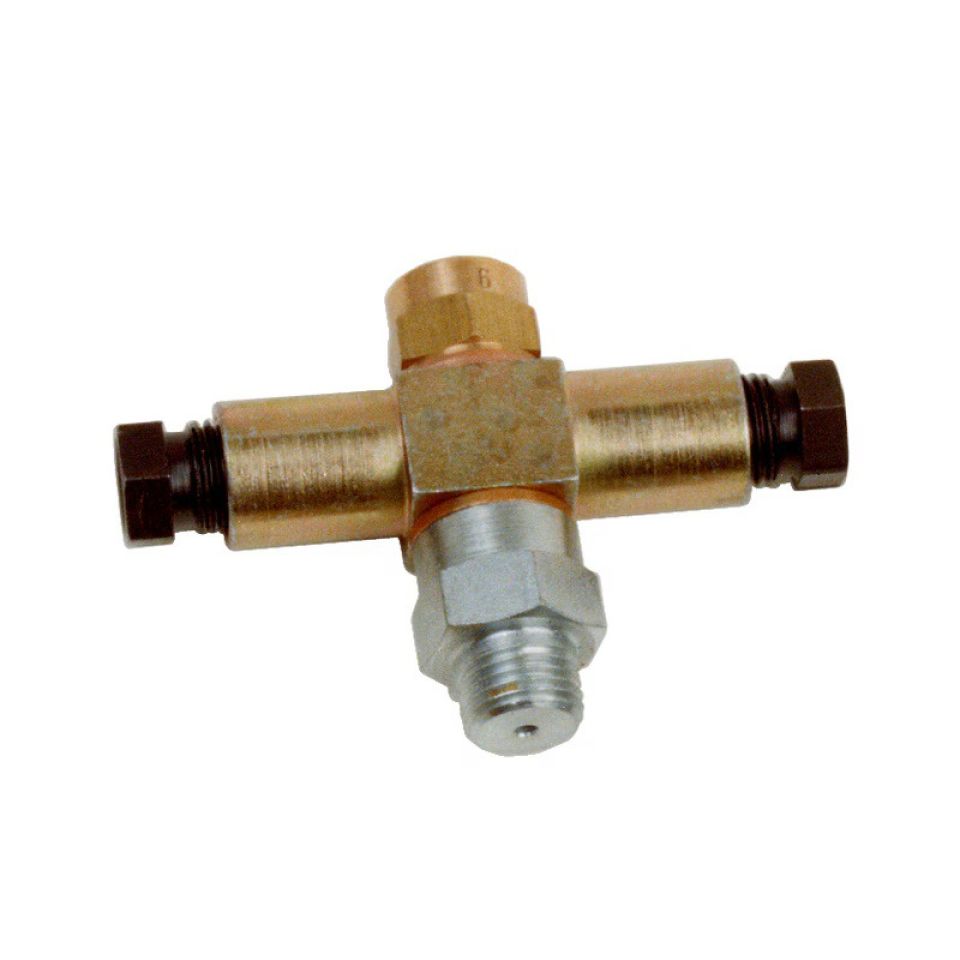

    321 Т ұзындығы: 43 мм
    ені: 61 мм
    ø: 16,2 мм
    кілт өлшемі 14 мм    		 1,692 дюйм
    2,401 дюйм
    0,638 дюйм

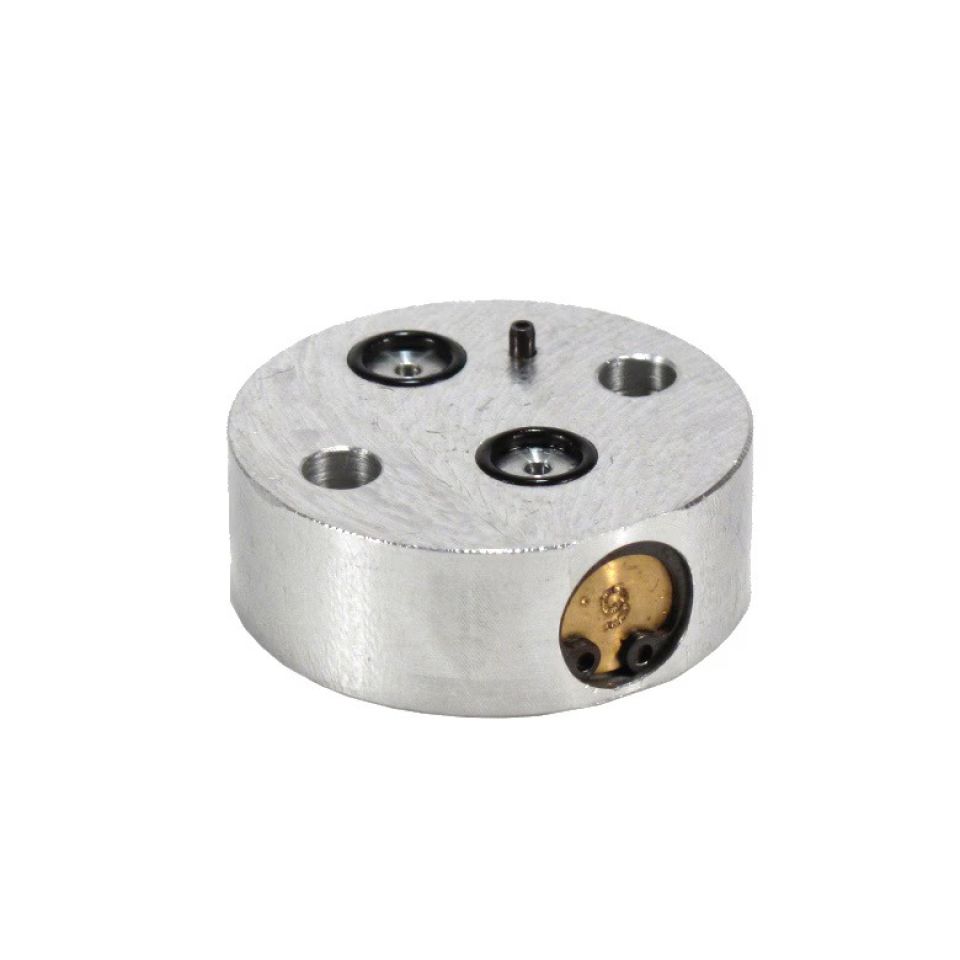

    321 Модуль ø: 30 мм
    биіктігі немесе қалыңдығы: 11 мм    		 1,181 дюйм
    0,433 дюйм

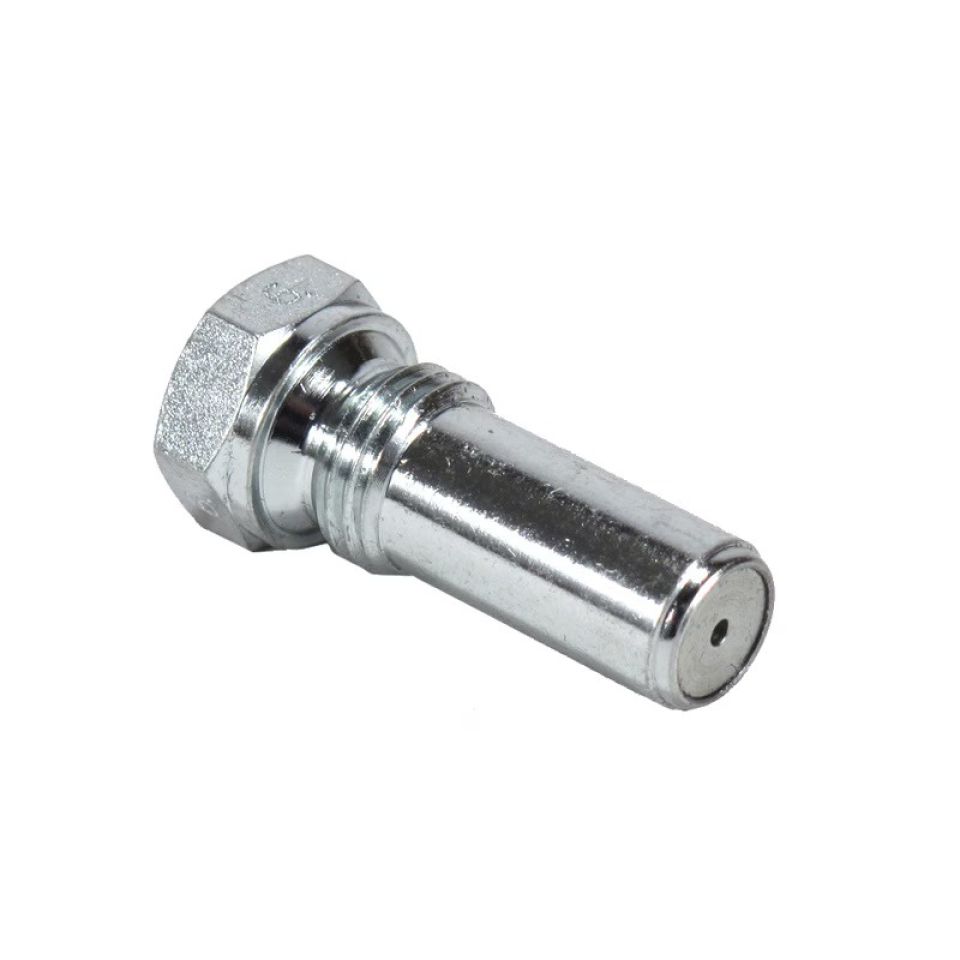

    321 G7, кішкентай ұзындығы: 30 мм
    ø: 10,3 мм    		 1,181 дюйм
    0,405 дюйм

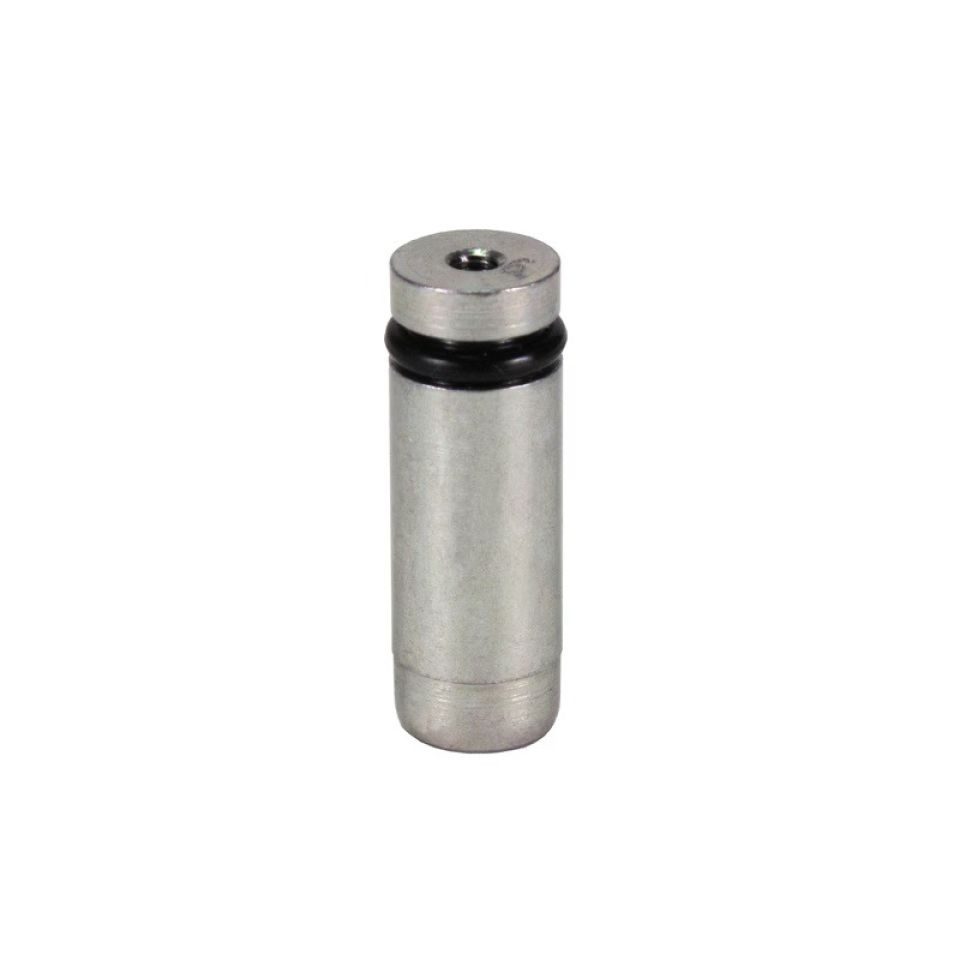

    321 G7, үлкен ұзындығы: 50 мм
    ø: 13,5 мм    		 1,968 дюйм
    0,531 дюйм
    Орнату орны кез келген
    1. 1)
      Алдын ала майлауды өлшейтін құрылғы = Тікелей майлау инжекторы
      Сорғы қысымы мойынтірекке майлауды тікелей береді.
    Тапсырыс беру туралы ақпарат
    Май үшін 321 G, T, W, шығыс ø 4 мм ((0,157 дюйм)
    Бөлшек нөмірлері Дозалау көлемі Құбыр жіпін майлау нүктесіне дейін
    321 Г 321 Т 321 Вт см3 дюйм3
    321-401G1 — — 0,01 0,0006 M8×1 конустық
    321-401G2 321-401T2 321-401W2 0,01 0,0006 M10×1 конустық
    321-401G3 — — 0,01 0,0006 R 1/8 конустық
    321-403G1 321-403T1 321-403W1 0,03 0,0018 M8×1 конустық
    321-403G2 321-403T2 321-403W2 0,03 0,0018 M10×1 конустық
    321-403G3 321-403T3 321-403W3 0,03 0,0018 R 1/8 конустық
    321-406G1 321-406T1 321-406W1 0,06 0,0036 M8×1 конустық
    321-406G2 321-406T2 321-406W2 0,06 0,0036 M10×1 конустық
    321-406G3 321-406T3 321-406W3 0,06 0,0036 R 1/8 конустық
    321-410G1 321-410T1 321-410W1 0,10 0,0061 M8×1 конустық
    321-410G2 321-410T2 321-410W2 0,10 0,0061 M10×1 конустық
    321-410G3 321-410T3 321-410W3 0,10 0,0061 R 1/8 конустық
    Тапсырыс беру туралы ақпарат
    321 G, T, W май және сұйық пластик майлау үшін, шығыс ø 6 мм ((0,236 дюйм)
    Бөлшек нөмірлері Дозалау көлемі Құбыр жіпін майлау нүктесіне дейін
    321 Г 321 Т 321 Вт см3 дюйм3
    321-601G1 — 321-601W1 0,01 0,0006 M8×1 конустық
    321-601G2 321-601T2 321-601W2 0,01 0,0006 M10×1 конустық
    — 321-601T3 321-601W3 0,01 0,0006 R 1/8 конустық
    321-603G1 321-603T1 321-603W1 0,03 0,0018 M8×1 конустық
    321-603G2 321-603T2 321-603W2 0,03 0,0018 M10×1 конустық
    321-603G3 321-603T3 321-603W3 0,03 0,0018 R 1/8 конустық
    321-606G1 — 321-606W1 0,06 0,0036 M8×1 конустық
    321-606G2 321-606T2 321-606W2 0,06 0,0036 M10×1 конустық
    321-606G3 321-606T3 321-606W3 0,06 0,0036 R 1/8 конустық
    321-610G1 321-610T1 321-610W1 0,10 0,0061 M8×1 конустық
    321-610G2 321-610T2 321-610W2 0,10 0,0061 M10×1 конустық
    321-610G3 321-610T3 321-610W3 0,10 0,0061 R 1/8 конустық
    Тапсырыс беру туралы ақпарат
    321 G4, Модуль, май және сұйық пластик майлау үшін G7, шығыс диаметрі 4 мм ((0,157 дюйм)
    Бөлшек нөмірлері Дозалау көлемі
    321 G4 321 Модуль 321 G7, кішкентай 321 G7, үлкен см3 дюйм3
    — 321–101 321-401G7 — 0,01 0,0006
    321-403G4 321–103 321-403G7 — 0,03 0,0018
    — — 321-403G7-S8 — 0,03 0,0018
    321-406G4 321–106 321-406G7 — 0,06 0,0036
    — — 321-406G7-S8 — 0,06 0,0036
    321-410G4 — 321-410G7 321-610G7 0,03 0,0018
    — — 321-410G7-S8 — 0,03 0,0018
    — — — 321-616G7 0,16 0,0098
    — — — 321-620G7 0,20 0,0122
    — — — 321-630G7 0,30 0,0180

    Өнімді конфигурациялаңыз, CAD файлын жүктеңіз
